云课堂终端升级指导
一、升级说明
Rain终端按照硬件架构可分为：
1、X86架构，典型设备Rain100V2、Rain200V2，等终端硬件架构与常用的PC机没有差别；针对该架构的设备，采用IPXE / PXE的方案进行升级。若终端和服务器版本都在V2.0R1P3.25以上，可直接web界面快速刷机（点此跳转至快速刷机），快速刷机不依赖于云主机的DHCP地址池，相对方便。
2、ARM架构，典型设备Rain100S，Rain200S，底层系统是Andrid系统，常见的一些ARM架构设备有小米盒子，极路由等，针对该架构的设备，采用OTA方案进行升级。
终端升级必读注意事项：
1）x86架构终端系统版本升级，型号如Rain100V2/200V2/Rain310E/Rain410E/Rain320T
/Rain200Pro-exam/Rain100v2(32)等，建议使用快速刷机。Rain200Pro-exam终端建议使用IPXE刷机完整单播。
2) 终端Rain100S、Rain200S、Rain200C等安卓终端系统升级，默认使用OTA刷机方式；
终端连上服务器即可自动升级，无需配置，也无需下载终端系统包。
3）如果Rain100硬件版本是V1.1版本以上，则沿用2.1版本终端系统包，系统版本显示为2.2.3_L或者2.2.5_L;
Rain100 v1.0硬件版本沿用2.0版本终端系统。 如果Rain200硬件版本是V1.01 及以上，则沿用2.1版本终端系统包；Rain200 v1.0硬件版本沿用2.0版本终端。
4) 软件版本为V2.0
3.25以上的Rain100、Rain200等X86架构的终端刷机，推荐使用“快速刷机”升级；软件版本为V2.0 3.25以下的Rain100、Rain200等X86架构的终端刷机，优先使用IPXE刷机、若个别刷机不成功可以考虑PXE刷机，或者U盘灌装升级的方式；
场景使用说明：
快速刷机模式前提是：终端和服务器版本都在V2.0R1P3.25以上，且要升级的终端版本也是V2.0R1P3.25以上才支持的一种新型刷机模式。
快速刷机模式不再依赖于服务器的DHCP功能，终端本身静态地址配置也可以，只要终端和服务器能联通即可。
具体操作步骤如下：
步骤一：上传终端系统，进入“升级”-“终端系统升级”页面，点击“上传终端系统”，上传最新版本的iso文件，上传终端系统后，关闭上传工具。
步骤二：点击“升级向导”，进入向导流程。
步骤三：配置升级终端，点击“选择升级终端”。
选择所属的教室，在待升级的在线终端中选中需要升级的终端，点击“添加”，被选择的终端就会被加
入右侧列表，最后点击“确定”，返回终端升级列表。
确定后，页面显示选定升级的终端信息。点击“下一步”，完成“配置升级终端”，进入“配置终端系统”。
步骤四：配置终端系统，选择考试终端系统，点击下一步。
系统默认刷机方式为“快速刷机"。
确认升级方式为快速刷机模式后，点击“下一步”并选择“确定”进入终端准备界面。
步骤五：选择“终端准备”，终端自动重启连接就绪状态后自动下载系统进行升级。
针对Rain100S、Rain200S、Rain200C等系列安卓终端设备，方案如下：
菜单“终端”->“OTA”服务，目前云主机系统升级包自带OTA升级包，故云主机升级到最新版本后，安卓终端连接云主机即可自动进行OTA升级，无需单独上传终端升级包。
注意：如果安卓终端升级失败，可点重试升级或者重启终端再次升级，以及对终端一键还原系统操作。
一键恢复出厂设置操作步骤如下：
1） 找个尖状物顶住下图位置recovery 按钮，然后对终端上电开机(上电包括插上适配器接头或者按开关键)，recovery 按钮位置如下：
图1 rain100S V2
图2 Rain200S/200C
2）终端开机等看到如下图机器人倒下界面后，系统进入recovery 界面：
3) 此时再次按下开机键进行一键还原，如要退出recovery
模式直接断电关机。机器人站起来则会自动进行系统还原，还原完成终端重启。
一、升级说明
Rain100/200/100v2/200v2/310E/410E/320T/200Pro-exam/rain100V2(32)等终端型号均为X86硬件架构，该硬件架构与常用的PC机没有差别，可采用IPXE/PXE或快速刷机的方案进行升级。其中Rain100/200终端建议IPXE完整组播模式和PXE模式升级，Rain200pro-exam终端建议使用IPXE完整单播模式升级。
注意：
1、要刷机的终端连接服务器后，都需停留在镜像选择界面；
2、确保服务器两个网口都能够正常工作。
3、完整刷机配置的dhcp地址池必须和终端在使用的地址没有重叠，DHCP地址池大小要大于
2倍终端数量，保证局域网内不存在其他的DHCP，且服务器的IP地址不能被包括在DHCP池内；
4、考试终端Rain200pro-exam升级向导中，在“配置确认”这一步，升级方式默认为“快速”，
表示快速刷机，必须点击“高级配置”，将升级方式改为“完整刷机，单播”方式。
二、升级步骤
如下举例Rain200Pro-exam终端IPXE升级流程如下：
步骤一：配置DHCP地址池，进入“系统”-“网络配置”页面，点击“终端DHCP配置”下的“设置”。
点击“设置”后，在弹出的对话框中填充DHCP信息，确保DHCP的地址池有终端数量2倍以上大（例如客户有60台终端，DHCP地址要设置120个以上），清空租约，建议使用全新未使用的地址段来刷机，配置完成后点击“确定”。
步骤二：上传终端系统，进入“升级”-“终端系统升级”页面，点击“上传终端系统”，上传最新带exam标志的iso文件，上传终端系统后，关闭上传工具。
步骤三：点击“升级向导”，进入向导流程。
步骤四：配置升级终端，点击“选择升级终端”。
选择所属的教室，在待升级的在线终端中选中需要升级的终端，点击“添加”，被选择的终端就会
被加入右侧列表，最后点击“确定”，返回终端升级列表。
确定后，页面显示选定升级的终端信息。点击“下一步”，完成“配置升级终端”，进入“配置终端系统”。
步骤五：配置终端系统，选择考试终端系统，点击下一步。
系统默认刷机方式为“快速刷机”，此处考试终端Rain200pro-exam推荐使用完整、单播刷机模式，故需选择“高级配置”，更换刷机方式为“完整刷机，单播”（完整刷机模式适用于所有终端），然后“确定”。
确认升级方式为完整，单播后，点击“下一步”并选择“确定”进入终端准备界面。
选择“终端准备”，终端自动重启进入刷机界面。
步骤六：开始升级，等待终端进入刷机界面，如果选择的是单播模式，则终端自动进行刷机操作，刷机完成后终端在蓝色的重连界面。
注意：如果Rain100v2，Rain200v2和Rain200pro-exam

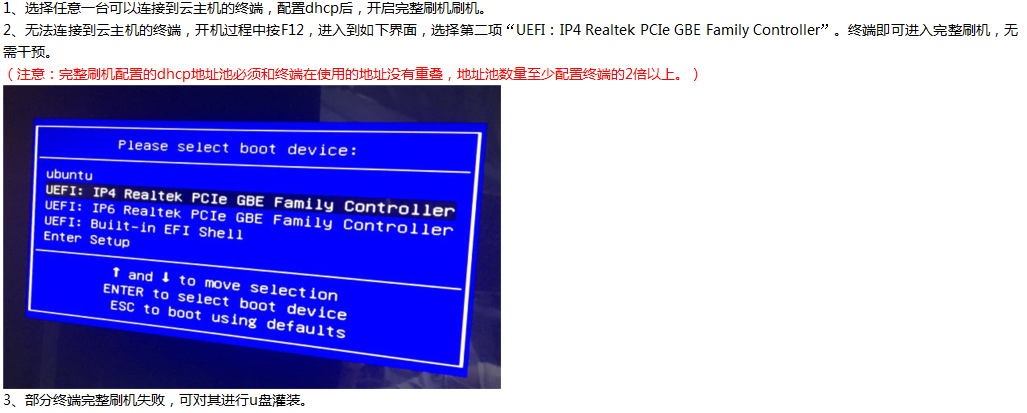

终端快速刷机异常，无法正常开启系统，需要重新web界面IPXE升级，则在IPXE终端准备状态连接就绪界面如下操作进行恢复重新进行升级：
PXE刷机流程介绍：
Web界面系统网络配置开启终端DHCP地址池->点击终端系统升级->上传终端升级包->配置升级向导->按shift+f弹出"跳过"按钮->选择终端升级包->点击高级配置选择完整刷机：组播，然后一台台终端开PXE重启->等待所有终端都显示就绪后，点击开始升级，升级完毕后结束，
再一台一台终端关闭pxe（除了rain200V1.1会自动关闭pxe）->关闭终端DHCP配置。
注意：
1）rain100V1.0、Rain100V1.1及以上硬件版本、Rain200V1.0需要进入bios开启pxe
（终端
开机过程中常按delete键进入bios）。
2）Rain200v1.1的硬件版本，启动终端后直接按F11开启PXE功能，重启后自动关闭PXE功能，无需额外设置。
PXE刷机操作步骤：
步骤一.首先在web界面系统->网络配置DHCP菜单中新建终端DHCP配置，确保DHCP地址
池IP地址足够终端使用，如果终端启动时一直停留在dhcp页面，可考虑清空租约，将DHC地
址段扩大，重新配置一遍。
步骤二.上传终端系统升级包，配置升级向导。（如果点击上传没有反应，则需点击课程镜像—右下
角"管理员工具"，点击下载安装），
选择列表中要分发的终端系统镜像，高级配置中选择升级方式为完整组播，网络不好时候则选择完
整单播。
点击“终端准备”，等待终端设置pxe模式后连接上来显示就绪状态，然后再下发升级。
步骤三.设置终端PXE方式启动，启动后按del键进入bios，以下是Rain100V1.0以及Rain100V1.1及以上硬件版本、Rain200V1.0 pxe开启方法：
1）Rain100V1.1及以上硬件版本开启pxe：
终端开机，常按delete进入bios->Advanced->Onboard
Device Configuration->Onboard LAN Configuration->Launch PXE OpROM policy状态修改为Enabled，保存重启。

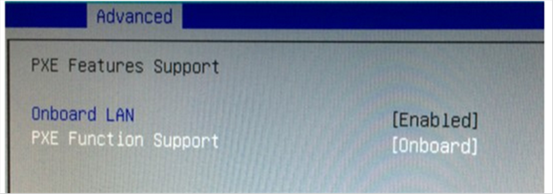

2）Rain100V1.0开启pxe：
终端开机，常按delete进入bios->Advanced->advanced-NO Disk(PXE)->PXE Function Support状态修改为Onboard，保存重启。
3）Rain200V1.0开启PXE：
终端开机，常按delete进入bios->BOOt->Launch
pxe oprom 改成是enable，保存重启。
步骤四.进入等待页面的终端的IP会显示在“终端IP列表”中。
步骤五.待所有终端的IP都显示出来后，选择“终端准备”，终端自动重启进入刷机界面。
步骤六.终端开始进行系统下载，完成后，对终端关闭PXE服务，web界面关闭终端dhcp配置。
