集群部署介绍
一、场景说明
针对云课堂教学运用场景有负载均衡和故障转移要求的学校，云课堂推出集群部署方案，拥有以下几大特点：
1） 打破传统云课堂单教室部署的屏障，解决多教室共享多台云主机的问题。
2） 主控为每个教室终端分配的虚机，会自动按照各计算节点带机量的最优值、推荐值、最大值原则分配到每台计算节点上，包括主备机。
3） 计算节点容灾备份：当主控引擎侦测某计算节点出现故障时，会将该计算节点承担的业务分摊到其他计算节点。
4） 计算节点故障恢复：当主控监控到故障计算节点重新恢复正常后，计算节点重新加入服务器集群，主控为恢复正常的故障节点重新安排所需承担的业务。
5） 主备控之间HA倒换：当主控节点出现故障无法继续对外提供服务时，备控节点能够自动切换角色成为主控节点，继续提供服务，当原故障主控恢复正常后，自动切换角色为备控节点，监听主控心跳。
6） 考试终端（Rain200pro-Exam/Rain100V2(32)）仅支持云桌面校园网-云终端校园网模式下进行科大讯飞和启明英语口语考试，正常上课时，所有部署模式都支持。
二、集中部署组成介绍
所有云主机都部署在数据中心机房。云主机有以下几种状态：
1）主控云主机：管理所有云主机，统一调度云桌面资源，所有云终端都连接到主控进行云桌面的申请，主控云主机也提供云桌面服务，为主控角色，启动 HA 服务。
2） 备用云主机：监控主控云主机状态，在主控云主机故障时，升为主控状态，接管集群管理；备用云主机也提供云桌面服务，本身为被控角色，启动 HA 服务。
3） 计算节点云主机：本身为被控角色，只提供云桌面服务。
4） 作业空间服务：本身为被控角色，安装并启动了作业空间服务（服务在主控配置界面上配置），也提供云桌面服务；
注：作业空间服务建议配置在计算节点云主机上。
三、集中部署注意事项
1） 集群模式下云主机网卡工作模式仅允许配置链路聚合模式，需要交换机支持并有相应的配置。
2） 集群模式下云主机网卡工作模式如果勾选LACP，则需要交换机支持并有相应的配置，且交换机端口LACP模式要配置为被动pass模式。
3） 集群模式下不提供NAT、DHCP等服务。
4） 集群模式下不提供IPXE/PXE等功能刷机，但从3.25版本开始支持快速刷机模式，不再依赖于服务器dhcp服务。
5） 各教室到服务器之间的带宽推荐 2000Mb 及以上带宽，至少保证 1000Mb 带宽
6） 集群模式下需要给每个教室划分不同Vlan网段，并且相同教室中终端的Vlan强烈建议与云桌面的Vlan处于不同的Vlan中。
7） 集群模式下终端及云桌面的IP地址需要使用学校网络IP地址。
8） 集群环境中所有云主机都需要处于同一个Vlan中。
9） HA设置的参数主控云主机及被控云主机的参数需要一致,建议提前做好相关配置，再在主控机上面启动HA服务及配置，将自动同步到被控机。
10） 所有的终端连接的云主机IP，云课堂教师端连接的云主机IP都需要设置为主控云主机的IP地址，如果开启HA服务后，则所有终端连接的云主机IP，云课堂的教师端连接的云主机IP则需要设置为HA的虚拟浮动IP地址。
11） 所有云主机网卡连接端口及与教室相连接的网络皆需要连接千兆及以上交换机。
12） 集群模式下的pa授权比较特殊，需要将每一台云主机申请的授权文件统一导入主控主机这一台上。
四、配置要点
1）确认现场网络环境：连接云主机的交换机必须全千兆并具备做端口聚合能力、具备每个教室独立规划两个vlan，一个终端使用、一个教室云桌面使用。云主机单独规划一个vlan并将各云主机对应接的交换机聚合口配置成trunk口和设置为native vlan。
2）升级服务器的版本及终端的版本到最新推荐版本，每台服务器的版本需要确保一致。
注：终端的版本（非安卓系统）在V2.0R3.25之前无法支持快速刷机模式，所以需要依赖于IPXE、PXE技术，建议单独规划一台主机服务器启动dhcp服务，通过网络调整方式为不同终端刷机，刷机到V2.0R3.25及以后版本开始支持快速刷机模式，此时不再依赖服务器DHCP功能。
3）建议通过新建网络向导分别配置主控主机和备控主机、计算节点（这2个角色在配置向导中都为被控云主机），在主控上分别添加备控机及计算节点，配置向导中先不开启HA服务（V3.3R1P4版本开始将配置向导的HA配置砍掉了，要开HA的话需要在云主机web页面>>系统>>HA配置中开启）。
4）配置终端IP、虚拟桌面IP建议采用静态IP地址方式，这样可以减轻校园网做DHCP服务器的交换机二、三层表项压力。
5）新建教室时，常用云主机建议优先从计算节点开始选择。
6）集群模式下的pa授权需要将每一台云主机申请的授权文件统一导入主控主机这一台上即可，
无需在计算节点及备控机上添加。
7） 集群模式部署时，若教师机使用rain310E/410E终端，教师机终端IP和教师机云桌面IP都需配置和学生终端为同一网段的IP。
注意：云主机两网口的出厂默认地址为192.168.122.1 和192.168.122.2，首次部署建议先将云主机U盘灌装为最新版本
（可登陆闪电兔平台或锐捷官网http://www.ruijie.com.cn/fw/rj-cp-3000v3/查看最新版本信息）。
五、操作步骤

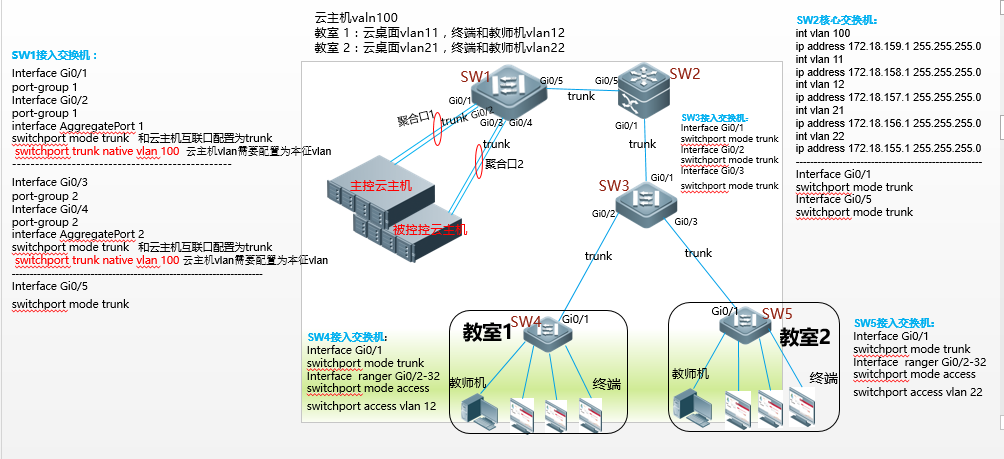

以下配置RCD3000*2台云主机搭建集群环境，2间教室，每间各30台终端为例规划IP和具体拓扑图如下：
云主机vlan100：172.18.159.x/24
主控云主机IP：172.18.159.188
被控云主机IP：172.18.159.189
虚拟服务IP： 172.18.159.187 ====HA地址
==============================================================
教室1：云桌面vlan11：172.18.158.x/24 终端和教师机vlan12 : 172.18.157.x/24
云桌面：172.18.158.11~40 云终端：172.18.157.11~40
教师机pc IP：172.18.157.10 如果是教师机终端：终端IP172.18.157.9 云桌面IP172.18.157.10
===========================================================
教室2：云桌面vlan21：172.18.156.x/24 终端和教师机vlan22：172.18.155.x/24
云桌面IP：172.18.156.11~40 云终端：172.18.155.11~40
教师机pc IP：172.18.155.108 如果是教师机终端：终端IP172.18.155.9 云桌面IP172.18.1559.108
大致操作流程如下：
步骤一、云主机初次部署配置向导
步骤二、镜像制作及软件安装
步骤三、创建教室和云桌面
步骤四、教师机配置和安装云课堂软件
步骤五、终端一键部署（含终端升级）
步骤六、授权申请
