1、故障现像
WEB认证用户通过浏览器进行WEB认证无法弹出认证界面。
2、故障可能原因
1) 交换机功能配置错误，如：直通地址是否正确、KEY是否正确等等。
2) 服务器问题，如：认证服务器上是否添加交换机IP、是否配置正确的。
3) 网络配置错误或网络不通，如：交换机和认证服务器是否通路正常。
3、故障处理步骤
注意：DEBUG信息有风险，需要和客户同步风险后才能收集，最好和抓包一起进行
步骤1、检查交换机配置
确认交换机配置是否正确，具体命令可参考如下：
一代web配置如下:
#配置通信密钥，对ePortal服务器返回的链接加密
Ruijie(config)#web-auth portal key ruijie
\\配置通信密钥，对ePortal服务器返回的链接加密
#配置直通地址
Ruijie(config)#http redirect direct-site 192.168.33.1 arp
\\在开启arpcheck时需要配置直通地址，未认证用户要访问直通地址，必须先学习到网关arp，这里设置网关为直通地址并放行arp报文
#配置重定向页面
Ruijie(config)#http redirect homepage http://192.168.51.180/eportal/index.jsp \\设置重定向页面的主页，未认证用户访问网络将被重定到ePortal上的这个页面
#配置重定向服务器地址
Ruijie(config)#http redirect 192.168.51.180
\\设置重定向服务器地址
#接口开启web认证
Ruijie(config)#interface FastEthernet 0/1
Ruijie(config)#web-auth port-control
\\端口开启web认证
#SNMP及基础配置
Ruijie(config)#snmp-server host 192.168.51.180 informs version 2c public
web-auth
\\ web认证下线相关配置，设置允许发送web相关的snmp报文
Ruijie(config)#snmp-server enable traps web-auth
Ruijie(config)#snmp-server community public rw
Ruijie(config)#interface VLAN 1
Ruijie(config)#ip address 192.168.56.26 255.255.255.128
Ruijie(config)#ip default-gateway 192.168.56.254
二代web配置：
#配置portal2.0服务器参数
Ruijie(config)#portal-server eportalv2 ip 192.168.30.31
url http://192.168.30.31:8080/eportal/index.jsp port 50100
#配置全局Portal服务器指定为Portal2.0服务器
Ruijie(config)# web-auth portal eportalv2
#配置直通地址
Ruijie(config)#http redirect direct-site 192.168.33.1
arp
\\在开启arpcheck时需要配置直通地址，未认证用户要访问直通地址，必须先学习到网关arp，这里设置网关为直通地址并放行arp报文
#端口使能 web 认证
Ruijie(config)# interface range fa0/2-3
Ruijie(config-if-range)# web-auth port-control
#配置 AAA
Ruijie(config)# aaa new-model
Ruijie(config)# radius-server host 172.20.1.20 key
aaatest
Ruijie(config)# aaa authentication web-auth default
group radius
Ruijie(config)# aaa accounting network default
start-stop group radius
注：当有开启DM(Disconnect-Messages)功能时，才需要配置SNMP配置，获取NAS设备信息。
Ruijie(config)# radius dynamic-authorization-extension
enable
步骤2、检查服务器配置
web认证服务器是否添加交换机IP及正确的KEY，检查eportal服务器配置的交换机key及ip是否与交换机一致，如果是三层交换机做web认证，需要在认证服务器上添加交换机出接口IP。
步骤3、检查认证用户网络参数
对于开启web认证的端口默认方通DNS及DHCP报文，正常情况下应该能获取到地址（如果有配置dhcp服务器的话）。所以在认证前请先确认客户端的IP、网关地址、DNS等网络参数是否正确获取，同时确认网关arp是否学习正常。
步骤4、检查网络连通性
1)检查交换机能否ping通认证服务器，如果不能ping通，请确认路由、网关、IP设置是否正确，排除网络连通性问题。
2) 关闭接口web认证功能，测试无web认证情况下，是否可以正常访问外网web，排除本身的网络问题。
步骤5、通过抓包分析定位故障点
在故障出现的时候，进行上下联端口分别进行抓包，查看报文交互是否正常，可通过下图进行分析。
正常的报文交过程互如下：

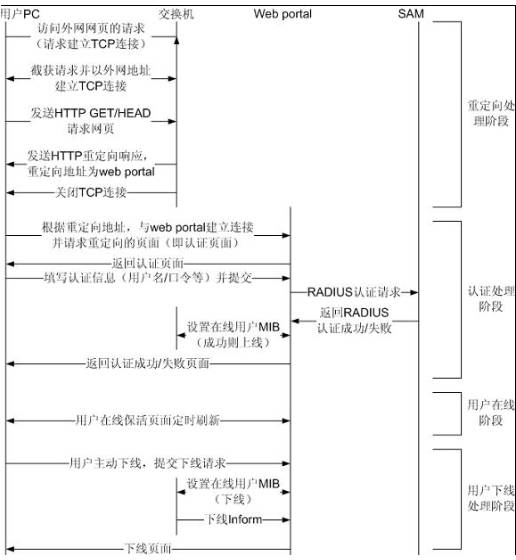

锐捷一代 Web 认证流程图

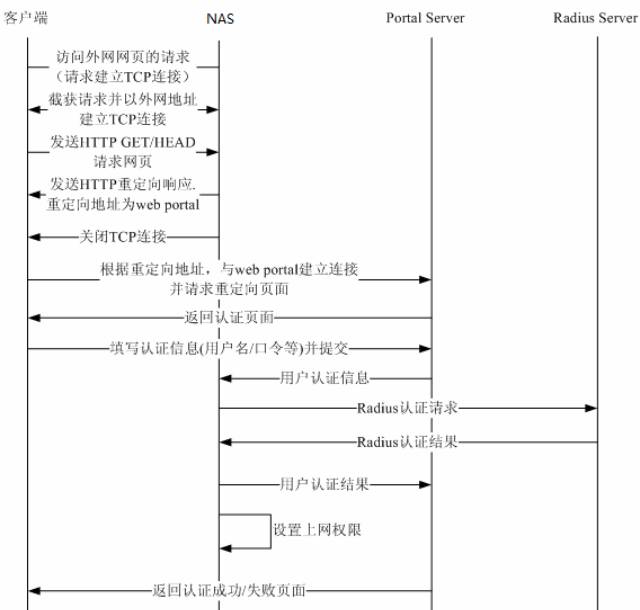

锐捷二代 Web 认证流程
一代和二代对比：
·
一代web认证，用户的认证过程都由portal
server完成，设备只负责打开上网通道。
·
Portal2.0，即二代web认证，用户的认证过程由接入设备发起，认证结果由接入设备告知portal
server。
·
一代web认证，portal server和设备交互使用snmp协议，只能与我司的portal对接
·
Portal2.0，portal
server和设备的交互使用标准的中移动portal协议，目前可以和包括我司eportal的多家portal厂商对接（安腾、深澜、城市热点）
4、故障信息搜集
收集log信息（注意时间开关和时间的准确性）提供后台分析。
[设备debug信息、配置、软硬件版本、设备log、操作log]
收集基础信息
show ver
show ver slo
show run
show arp
show mac
show int co sum
show log
show ip route
show ip re
收集web认证相关信息
show web-auth port-control
show web-auth direct-host
show web-auth user
show http redirect
开启debug调试开关
对于S29E交换机10.4（2b12）软件版本，开启web认证debug的命令是debug
web-auth http-rd；
其它交换机的调试开关为
debug web-auth
关闭命令是un
all
