03 步骤2、检查路由状态

步骤2：检查路由状态

注意：DEBUG操作有风险（最坏情况可能需要重启设备才能恢复），需要客户知晓风险并同意后才能收集，建议在低峰期操作（若是核心设备，必须更加慎重评估）！若故障排查还需要抓包，DEBUG和抓包最好同时收集！

如果BGP邻居正常，路由却没有学习到，有两种可能：a) BGP路由没学到；b) BGP路由有学习到，但没有计算出来。

1）检查BGP路由表中是否存在路由，通过show ip bgp A.B.C.D 查看。

相关命令：

show bgp ipv4 unicast A.B.C.D

查看IPv4 Unicast路由，效果同show ip bgp A.B.C.D

show bgp ipv6 unicast X:X::X::X/XX

查看IPv6 Unicast路由，

show bgp vpnv4 unicast all A.B.C.D

查看VPN路由，会同时显示公网VPNv4路由、和私网VRF下的路由。

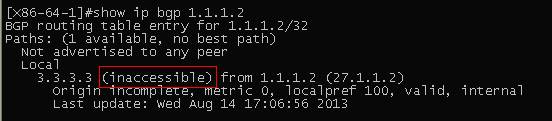

2）如果BGP路由存在，但核心路由表没有，则是因为路由计算失败，如下：

“inaccessible”表示路由下一跳不可达，这样的BGP路由无法计算出来。

需要进一步确认是否有有效IGP路由到达这个下一跳，如上图所示路由，可通过show ip route 3.3.3.3查看。

3）如果BGP路由不存在，则表示没有从邻居学习到路由，需要进一步到对端设备上，重复上一步（步骤2）的动作，查看邻居设备上是否有路由。

如果邻居设备也没有路由，需要进一步向上游查询。

4）打开Debug开关，调试本地设备是否接收到邻居的路由通告报文。

· debug ip bgp update in 、debug ip bgp warn（隐藏命令），打开调试开关。

· clear ip bgp peer-ip soft in 软重启BGP邻居，让邻居重新通告路由

相关命令：

clear bgp ipv4 unicast A.B.C.D soft in

软重启IPv4 Unicast邻居的入向路由，效果同clear ip bgp A.B.C.D soft in

clear bgp ipv6 unicast X:X::X::X soft in

软重启IPv6 Unicast邻居的入向路由。

clear bgp vpnv4 unicast A.B.C.D soft in

软重置VPNv4邻居的入向路由。

如果本地设备有接收到该路由，查看BGP debug开关打印出的路由过滤信息，格式如“Peer-IP-incoming/outgoing [RIB] Update: Prefix A.B.C.D/32 denied due to Reason”，其中“Reason”为一个字符串，包含多种如下：

a) “attr comon check fail”

表示报文解码时发现非法字段，路由被过滤。如果是这种错误，在这个打印的同时，会有其他信息进一步提示什么字段非法，如：

i) "%s-%s [DECODE] Attr OrigID: OrigID(%r) same as Self, Ignoring UPDATE..." 路由Originate-id是本地设备，路由环路。

ii) "%s-%s [DECODE] Attr Cluster: my cluster-id in the cluster-list"路由cluster-id包含本地设备，路由环路。

iii) "%s-%s [DECODE] Update: Invalid Nexthop: %r" 路由下一跳为无效IP地址、或者路由下一跳为本地设备的某个接口IP。

b) “MPLS VPN/BGP implicit inbound filter”

表示L3VPN或L2VPN路由的RT属性匹配失败，需要检查本地VRF或VFI的import route-target配置是否正确。

c) “as-path contains our own AS”

表示AS-PATH环路。

d) “filter”

表示路由被入向策略过滤，需要检查邻居的入向过滤策略配置，包括filter-list、prefix-list和distribute-list。

e) “route-map”

表示路由被route-map in过滤，需要检查路由图配置。

f) “non-connected next-hop”

表示从EBGP直连邻居接收到的IPv4路由下一跳，不是直连接口，需要检查网络配置。

g) “max prefix overflow”

表示从邻居接收到的路由，超过max限制导致溢出，需要检查邻居的配置和接收到的路由条目（show ip bgp summary），确认是否溢出。

h) “address-family overflow”

表示地址族下路由表总容量异常，检查BGP地址族下的maximum-prefix配置。

5）如果上一步中本地设备没接收到路由更新消息，则表示邻居设备没有通告路由，需要到邻居设备上进行调试。

一、先通过show命令查看路由状态，如show ip bgp A.B.C.D

a) “(inaccessible)”：表示路由计算失败，确认是否路由下一跳计算失败。

b) “(suppressed due to dampening)”：表示本地设备开启了dampening功能，路由被震荡抑制，此时需要进一步检查网络是否一直在震荡。

c) 检查路由团体属性，确认是否包含No_Export、Local_AS、NO_Advertise等抑制路由通告的属性。
