步骤5、检查光收发功率

步骤1：检查接收光强是否在正常范围内。

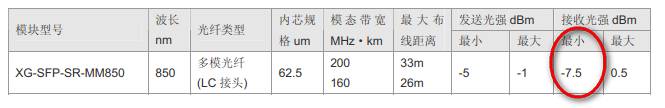

1、执行命令show interface + 接口号 + transceiver diag，查看光模块上的收发功率值，如果RX Power小于该模块的接收光强的最小值，就会导致无法LinkUP，请进行以下排查：

· 检查光模块和光纤波长的对应关系

· 更换尾纤

· 检查光纤总长是否超过光模块的支持的最大距离，或使用测试仪测试光纤的光衰，是否过大。

注意：查看光模块的收发光强需要光模块和交换机的硬件以及软件支持，如果执行该命令提示Unknown Command，则您需要使用外置的光功率仪表进行检查。

Ruijie#show int te 1/1 transceiver

Transceiver Type : 10GBASE-SR-SFP+

Connector Type : LC

Wavelength(nm) : 850

Transfer Distance :

50/125 um OM2 fiber

-- 80m

62.5/125 um OM1 fiber

-- 30m

50/125 um OM3 fiber

-- 300m

Digital Diagnostic Monitoring : YES

Ruijie#show int te 1/1 transceiver diagnosis

Current diagnostic parameters :

Temp(Celsius) Voltage(V) Bias(mA) RX power(dBm) TX power(dBm)

38(OK) 3.24(OK) 8.21(OK) -7.21(OK) -2.21(OK)

Ruijie#

Ruijie#show int te 3/1 transceiver diagnosis --> 一个接收光强太弱的例子

Current diagnostic parameters :

Temp(Celsius) Voltage(V) Bias(mA) RX power(dBm) TX power(dBm)

34(OK) 4.99(OK) 5.88(OK) -28.24(alarm) -2.78(OK)

2、清洁光纤模块和光纤

当光纤或是光模块出现经常插拔的情况，建议对这两者进行检查和清洁，光纤的清洁可以使用专用的清洁盒或光纤擦拭纸，光模块的清洁则必须使用专用的仪器，不管是光纤盒还是仪器，其本身都会有详细的操作指南，这边就不再讲述了，重点说明下光纤擦拭纸的操作，如图所示，是使用光纤擦拭纸的操作方法，使用时应注意，连接器上的陶瓷插芯应垂直于光纤擦拭纸，沿着光纤擦拭纸的纹路，按单一方向轻轻擦拭2-3次，不能在光纤擦拭纸的同一位置反复擦拭。
