应用场景

PowerCache以旁路方式部署到网络中，为了使系统能够正常为内网用户提供加速服务，系统需要能够检测到内网用户的上网请求，因此需要在核心交换机上将内网用户的上网请求发送给Cache，供Cache监听。

一、组网需求

通过镜像方式，将内网的上行数据发送给PowerCache，PowerCache根据监听到的内容，从外网下载数据，然后向内网用户提供加速服务。

二、配置要点

2.1、确认网络线缆类型

2.2、确认网络拓扑并连接

注意：

1）镜像的数据，仅需要内网访问外网的上行流量；

2）如果镜像的数据是某个VLAN的，需要确认VLAN封装是否为802.1Q协议，目前PowerCache仅能分析802.1Q协议的VLAN数据；

3）如果客户内网使用光纤连接，可使用分光器快捷部署，或采取交换机镜像的方式部署（推荐使用镜像方式）；

4）不支持PPPoe环境

三、镜像配置具体步骤

3.1、使用光纤上网且客户存在分光器时，需要通过如下几步完成：

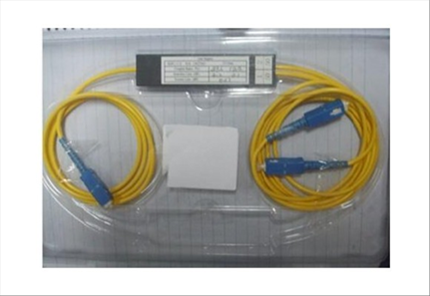

3.1.1、准备好分光器，如下图，是一条1x2的分光器；

3.1.2、在分光器连接到网络中之前，光纤传输都是一对的，如下图：

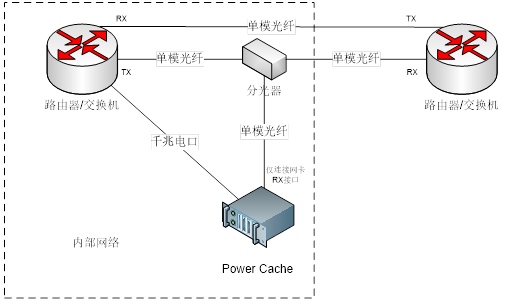

此时，分光器的安装方式，需要按照下图方式进行：

3.1.3、分光输出后只能连接Cache设备监听光口网卡RX端口，注意一定不能连接TX端口，错误连接将造成原有通信链路中断。

3.2、使用双绞线上网，或使用光纤但并未配备分光器时，需要在内网核心设备（多为核心交换机）上配置端口镜像，一般需要如下几步完成：

3.2.1、拓扑更改

在做镜像之前，客户网络拓扑如下：

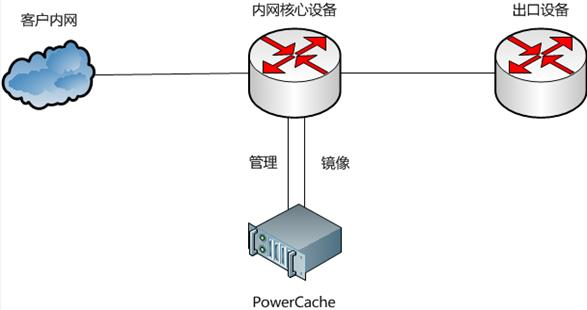

部署镜像后，客户网络拓扑如下：

3.2.2、核心设备的配置

由于不同厂商的配镜像配置不尽相同，这里仅列出锐捷交换机的镜像配置：

通过如下命令，即可实现将G0/1口的上行数据，镜像到G0/24接口上（实际环境中，镜像接口根据实际拓扑进行更改）：

Ruijie(config)#monitor session 1 source interface g0/1 tx（tx为从接口出去的流量）

Ruijie(config)#monitor session 1 destination interface g0/24

四、配置检验

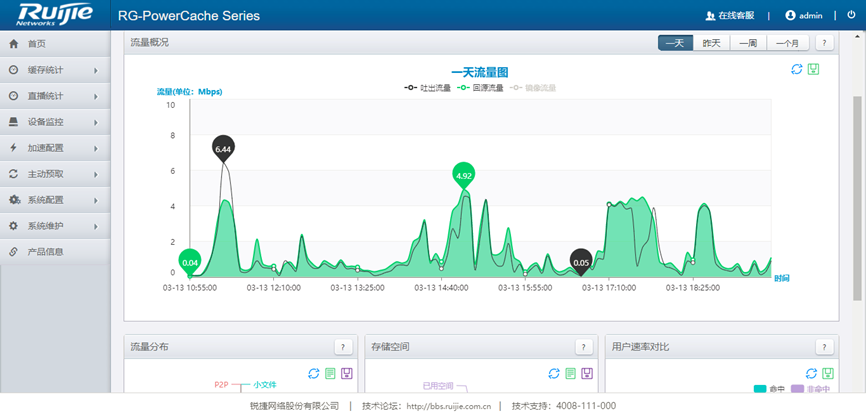

配置完成之后，在“首页”中查看是否有流量。如下图。

除了可以在web上直接查看到监控流量以外，也可以通过命令行进行查看：

[root@RG-PowerCache-G ~]# sar -n DEV 1 4 //查看每个接口的实时收发报文情况，命令含义是每秒钟打印一次，共打印4次接口信息。

Linux 2.6.32-504.3.3.el6.x86_64 (RG-PowerCache-G)03/25/2015_x86_64_(8 CPU)

10:48:01 AM IFACE rxpck/s txpck/s rxkB/s txkB/s rxcmp/s txcmp/s rxmcst/s

10:48:02 AMlo0.000.000.000.000.000.000.00

10:48:02 AM eth3 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:02 AM eth2 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:02 AM eth1 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:02 AM eth0 56.57 0.00 4.37 0.00 0.00 0.00 22.22

10:48:02 AM IFACE rxpck/s txpck/s rxkB/s txkB/s rxcmp/s txcmp/s rxmcst/s

10:48:03 AMlo 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:03 AM eth3 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:03 AM eth2 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:03 AM eth1 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:03 AM eth0 56.57 1.01 4.02 0.65 0.00 0.00 0.00

10:48:03 AM IFACE rxpck/s txpck/s rxkB/s txkB/s rxcmp/s txcmp/s rxmcst/s

10:48:04 AMlo0.000.000.000.000.000.000.00

10:48:04 AM eth3 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:04 AM eth2 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:04 AM eth1 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:04 AM eth0 59.00 1.00 4.49 0.65 0.00 0.00 30.00

10:48:04 AM IFACE rxpck/s txpck/s rxkB/s txkB/s rxcmp/s txcmp/s rxmcst/s

10:48:05 AMlo0.000.000.000.000.000.000.00

10:48:05 AM eth3 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:05 AM eth2 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:05 AM eth1 0.00 0.00 0.00 0.00 0.00 0.00 0.00

10:48:05 AM eth0 59.60 1.01 4.07 0.65 0.00 0.00 0.00

Average:IFACE rxpck/s txpck/s rxkB/s txkB/s rxcmp/s txcmp/s rxmcst/s

Average:lo0.000.000.000.000.000.000.00

Average:eth30.000.000.000.000.000.000.00

Average:eth20.000.000.000.000.000.000.00

Average:eth10.000.000.000.000.000.000.00

Average:eth057.930.764.240.490.000.00 13.10

[root@RG-PowerCache-G ~]#

说明：

rxpck/s ：接收包速率 单位(pack/s）

txpck/s ：发送包速率 单位(pack/s）

rxkB/s：接收速率 单位(KB/s）

txkB/s：发送速率 单位(KB/s）
