说明：

1、此VSU升级方案S8600和S12000适用。

2、S26I，S5750E，S6000，S6200 的VSU升级跟单机升级一致，均采用运行模式下升级方法即可

一、组网需求

在两台S86运行VSU，两台S86各有两张CMII引擎卡，现需要对交换机进行软件版本升级。

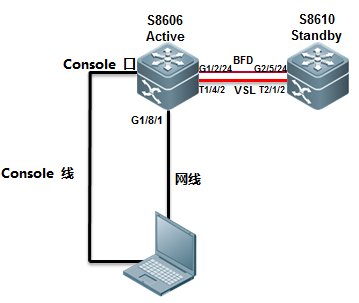

二、网络拓扑

三、配置要点

对于VSU环境（不管是单台VSU还是两台设备组建VSU），升级前先确认当前交换机的软件版本：

1、如果当前版本是10.4(3b17)及之后版本升级至更高版本，那么按照常规升级方式，拷贝软件版本到交换机，然后进行重启操作，具体可以查看“软件版本升级----->运行模式下升级”章节

2、如果是低于10.4(3b17)的软件版本升级到更高版本（如10.4（2b3）软件版本升级至10.4（3）或10.4（3b17）P2等），那么要分为如下两种情况：

1）如果VSU环境的两台交换机各都只有一块引擎，那么按照常规升级方式，拷贝软件版本到交换机，然后进行重启操作，具体可以查看“软件版本升级----->运行模式下升级”章节

2）如果VSU环境的两台交换机加起来超过两块块引擎，有三块或四块引擎。由于扩展管理板无法自动升级，需要在将VSU转换为单机模式，对两台设备进行独立升级，等两台设备都升级成功后再转换为VSU模式。

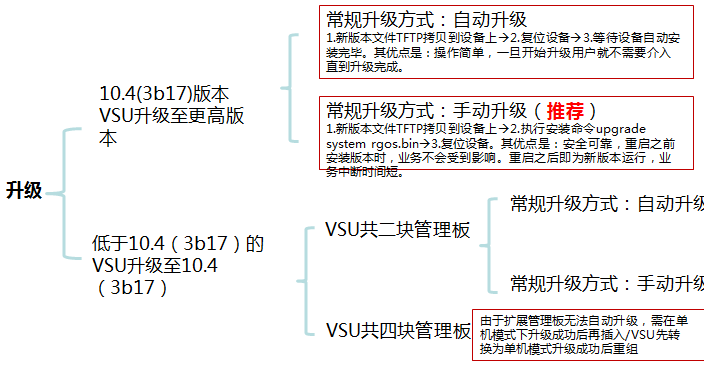

升级简化说明如下：

注意事项

1、升级之前务必阅读版本发行说明，确定当前硬件线卡能够被当前软件版本支持！

2、当前VSU升级整机重启会导致业务中断，请提前和客户约定升级时间减少对业务的影响（至少需要保证有两个小时时间来进行升级）。

四、配置步骤

VSU模式下，对于三块或四块引擎升级时，步骤如下：

1、保存配置到电脑

2、确认当前的引擎及线卡是否支持需要升级的软件版本

注意：10.4（3b7）、10.4（3b17）p1、10.4（3b17）p1、10.4（3b17）p2软件版本不支持EA类线卡，故如果VSU环境中存在EA类线卡，那么当前最高版本目前只能升级到10.4(3)软件版本，EB、EC类线卡没有这方面限制。

10.4（3b17）p3版本没有这方面的限制，EA/EB/EC均支持。

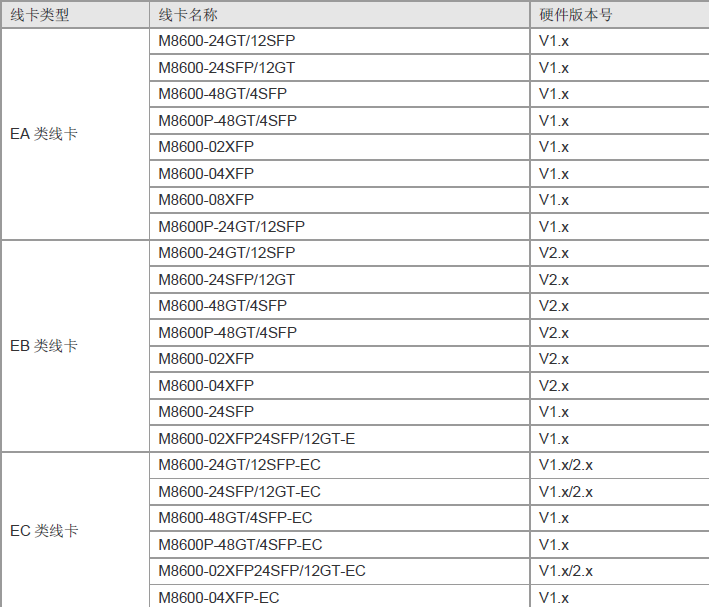

关于哪些具体线卡型号归属EA/EB/EC卡，请参考10.4（3b17）版本配置手册的附录部分或查阅《常见问题一本通》

3、确认客户环境是否能进行升级操作，请务必不要在业务高峰期进行升级；

4、将VSU模式转换为单机模式，命令如下

Ruijie-ACTIVE#switch convert mode standalone

5、转换完成后，请按照“软件版本升级----->运行模式下升级”章节进行升级处理

6、升级完成后，分别在两台设备上show version，确认是否升级到预期版本

注意：在单机模式下M8600-VSU-02XFP显卡无法被识别，这是正常现象，需要转换为VSU模式该线卡才会被识别

7、按照S86 VSU的配置从新配置VSU，配置完成后分别将两台S86转换为VSU模式，命令如下：

Ruijie#switch convert mode virtual ----->回车后，系统会提示是否转换为VSU模式，选择"Y", 提示是否恢复配置时，选择恢复以前的VSU配置“Y”

Convert switch mode will automatically backup the "config.text" file and then delete it, and reload the switch. Do you want to convert switch to virtual mode? [no/yes]y

Do you want to recover "config.text" from "virtual_switch.text" (press 'ctrl + c' to cancel) [yes/no]:y

8、检查VSU是否建立成功（show switch virtual），测试网络连通性

五、功能验证

1、show ver确认版本已经升级成功

2、show switch virtual 确认VSU建立成功
