一、应用场景
MGMT（Management）接口：该接口上的通信与设备上运行的业务通信是分开的，称为“带外通信”。利用这个管理用以太网接口可以对设备进行管理，但不支持通信转发功能。
采用MGMT接口管理网络有几个优点：
1、用于管理的网络与业务网络分离，这样管理就不会受到业务网络流量及通信状态的干扰，从而提高管理的可靠性，特别是当业务网络出现故障时，只要设备的IP地址能ping通，就仍可以通过管理网络远程对设备进行管理。
2、另外，与Console接口相比，MGMT接口带宽较高（MGMT vs Console=100Mbps vs 115200bps）。
3、在具备日志服务器的管理网络中，通过MGMT接口可以将日志发往日志服务器，这样日志的发送与存储也不受业务网络通信状况的影响。
使用MGMT口可以远程升级，也可以本地升级。使用MGMT口本地升级的优势在于文件传输速度较快。
运行模式下升级说明：
1、为解决软件缺陷或获取新功能，在设备运行情况下，对交换机软件版本进行升级。
2、11x交换机推荐使用U盘升级，因为安装包容量较大，其他方式较慢。使用U盘升级方便、快速。
3、CM管理板由于容量有限，机架包只能使用U盘直接升级，CMII管理板容量较大，除了能使用U盘升级外还能使用tftp拷贝到flash的方式升级。

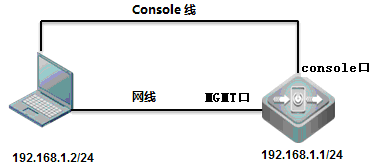

二、组网拓扑
三、注意事项
1、主程序升级需要重启设备，会造成断网，请避开业务高峰期升级。
2、主程序升级有一定风险，请务必保证升级过程中，设备供电稳定，否则可能导致设备boot丢失（此时需要返厂维修）。
3、主程序升级前，请认真阅读版本发行说明及升级指导，同时注意比对下载的升级文件MD5值是否与发行说明提供的一致，避免因升级文件损坏造成升级失败
4、升级一般不会导致配置、日志文件，但是版本跨度较大情况下，设备命令可能存在差异，导致升级后某些命令丢失，故升级前请务必保持配置到本地PC
四、配置步骤
1、首次使用MGMT口时，使用网线将MGMT口与管理设备的网口相连。先为MGMT口设置IP地址。
Ruijie>enable
------>进入特权模式
Ruijie#configure
terminal
------>进入全局配置模式
Ruijie(config)#interface
mgmt 0 ------>进入vlan 1接口
Ruijie(config-if-Mgmt 0)#ip address 192.168.1.1 255.255.255.0 ------>为vlan 1接口上设置管理ip
Ruijie(config-if-Mgmt 0)#exit
------>退回到全局配置模式
2、确认交换机及管理设备上均开启telnet登录。
3、使用MGMT口管理设备或升级设备时，使用电脑
telnet登录到管理设备上。

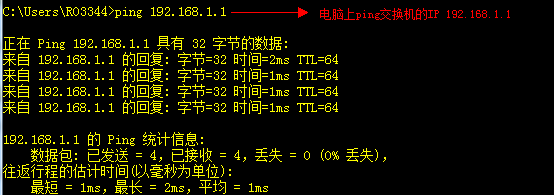

4、确认电脑能ping通交换机，交换机也能ping通电脑
注意：电脑自带的防火墙功能要关闭，并且要退出杀毒软件，否则可能导致无法升级成功

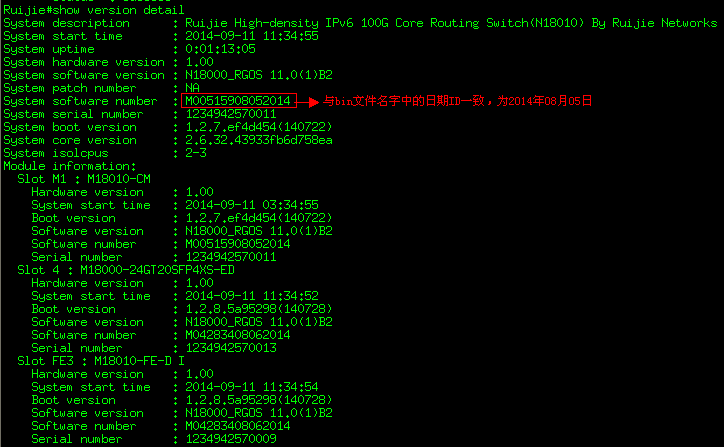

5、确认当前的软件版本信息
4、将tftp软件（tftp软件可以从网上自行下载）及新的软件版本放入同一个目录（建议是英文路径，不建议放入中文文件夹，否则可能导致无法升级成功）。开启tftp工具，将升级文件拷贝到设备上
Ruijie#copy
oob_tftp ://192.168.1.2/N18000_RGOS11.0(1)B2_CM_08050053_install.bin
flash:/N18000_RGOS11.0(1)B2_CM_08050053_install.bin---->192.168.1.2是电脑的IP地址；N18000_RGOS11.0(1)B2_CM_08050053_install.bin是电脑上的主程序文件名；rgos.bin是放入交换机上的主程序名称
copy oob_tftp://192.168.1.2/N18000_RGOS11.0(1)B2_CM_08050053_install.bin
flash:/N18000_RGOS11.0(1)B2_CM_08050053_install.bin
Press Ctrl+C to quit
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Accessing
oobtftp://192.168.1.2/N18000_RGOS11.0(1)B2_CM_08050053_install.bin finished, 10
bytes prepared
Flushing data to flash:/test.txt...
Flush data done
5、登入交换机，在交换机上执行如下命令，设备将自动升级：
Ruijie#upgrade flash:N18000_RGOS11.0(1)B2_CM_08050053_install.bin ------>flash与机架包的名字中间不要有空格，即flash：与N18000中间不要有空格
Ruijie#Ready for release /data/ca-octeon-cm.bin
*Sep 11 11:45:23: %7:Decompress to /data/ca-octeon-cm.bin
*Sep 11 11:45:23：%7:Release completed 10%
*Sep 11 11:45:23：%7:Release completed 20%
*Sep 11 11:45:24：%7:Release completed 30%
*Sep 11 11:45:24：%7:Release completed 40%
*Sep 11 11:45:24：%7:Release completed 50%
*Sep 11 11:45:25：%7:Release completed 60%
*Sep 11 11:45:25：%7:Release completed 70%
*Sep 11 11:45:25：%7:Release completed 80%
*Sep 11 11:45:26：%7:Release completed 90%
*Sep 11 11:45:26：%7:Release completed 100%
Ready for release /data/ca-octeon-lc.bin
*Sep 11 11:45:26：%7:Decompress to /data/ca-octeon-lc.bin
*Sep 11 11:45:26：%7:Release completed 10%
*Sep 11 11:45:26：%7:Release completed 20%
*Sep 11 11:45:27：%7:Release completed 30%
*Sep 11 11:45:27：%7:Release completed 40%
*Sep 11 11:45:27：%7:Release completed 50%
*Sep 11 11:45:27：%7:Release completed 60%
*Sep 11 11:45:28：%7:Release completed 70%
*Sep 11 11:45:28：%7:Release completed 80%
*Sep 11 11:45:28：%7:Release completed 90%
*Sep 11 11:45:28：%7:Release completed 100%
*Sep 11 11:45:35：%7:
*Sep 11 11:45:36：%7:[Slot M1]:Upgrade processing is 10%
*Sep 11 11:45:53：%7:
*Sep 11 11:45:53：%7:[Slot FE3]:Upgrade processing is 10%
*Sep 11 11:45:54：%7:
*Sep 11 11:45:54：%7:[Slot 4]:Upgrade processing is 10%
*Sep 11 11:46:02：%7:
*Sep 11 11:46:02：%7:[Slot M1]:Upgrade processing is 60%
*Sep 11 11:46:09：%7:
*Sep 11 11:46:09：%7:[Slot FE3]:Upgrade processing is 60%
*Sep 11 11:46:16：%7:
*Sep 11 11:46:16：%7:[Slot 4]:Upgrade processing is 60%
*Sep 11 11:46:20：%7:
*Sep 11 11:46:20：%7:[Slot M1]:Upgrade processing is 90%
*Sep 11 11:46:21：%7:

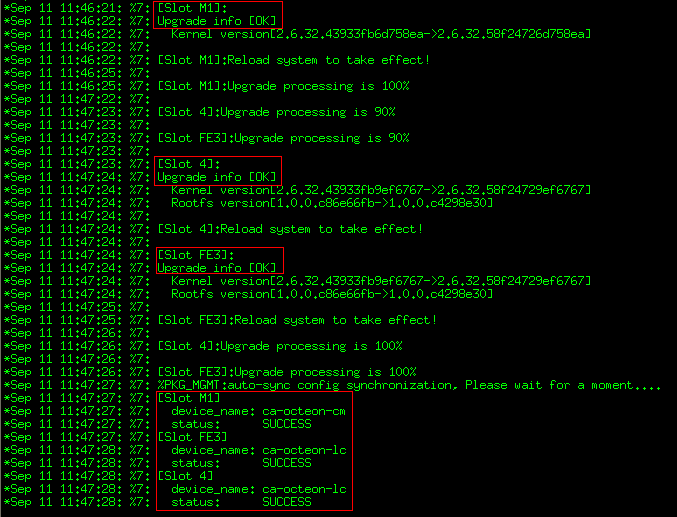

6、如下红框内提示表示升级成功：
7、重启交换机
8、重启后确认交换机是否升级成功
五、功能验证

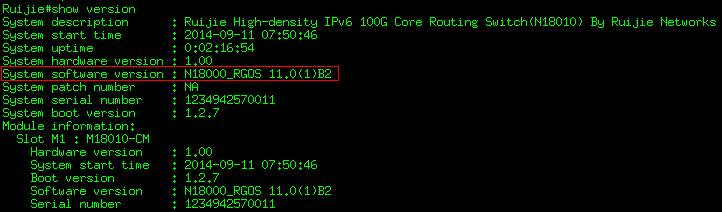

通过show version 确认版本是否为升级后的版本
