一、应用场景

MGMT（Management）接口：该接口上的通信与设备上运行的业务通信是分开的，称为“带外通信”。利用这个管理用以太网接口可以对设备进行管理，但不支持通信转发功能。

采用MGMT接口管理网络有几个优点：

1、用于管理的网络与业务网络分离，这样管理就不会受到业务网络流量及通信状态的干扰，从而提高管理的可靠性，特别是当业务网络出现故障时，只要设备的IP地址能ping通，就仍可以通过管理网络远程对设备进行管理。

2、另外，与Console接口相比，MGMT接口带宽较高（如100M vs 115200bps）。

3、在具备日志服务器的管理网络中，通过MGMT接口可以将日志发往日志服务器，这样日志的发送与存储也不受业务网络通信状况的影响。

使用MGMT口可以远程升级，也可以本地升级。使用MGMT口本地升级的优势在于文件传输速度较快。

运行模式下升级说明：

1、为解决软件缺陷或获取新功能，在设备运行情况下，对交换机软件版本进行升级。

2、热补丁包包含了若干功能组件的热补丁，通常用于修复小bug。升级该包可以为功能组件包打上补丁，无需重启设备立刻具有新的功能特性。

3、补丁包升级有基线版本，整机要先升级到相应的基线版本，再进行补丁包升级。当设备不是对应的基线版本时，可以强制升级，但强制升级可能会导致版本兼容性问题，所以不建议使用强制升级。

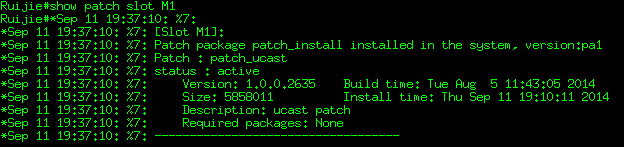

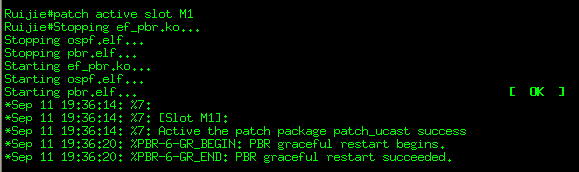

4、如果需要永久激活补丁，要先使用patch active命令临时激活，再使用patch running命令永久激活。

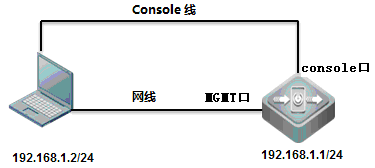

二、组网拓扑

三、配置要点

1、升级有一定风险，请务必保证升级过程中，设备供电稳定，否则可能导致设备boot丢失（此时需要返厂维修）。

2、升级前，请认真阅读版本发行说明及升级指导，同时注意比对下载的升级文件MD5值是否与发行说明提供的一致，避免因升级文件损坏造成升级失败

3、升级一般不会导致配置、日志文件，但是版本跨度较大情况下，设备命令可能存在差异，导致升级后某些命令丢失，故升级前请务必保存配置到本地PC

四、配置步骤

1、首次使用MGMT口时，使用网线将MGMT口与管理设备的网口相连。先为MGMT口设置IP地址。

Ruijie>enable ------>进入特权模式

Ruijie#configure terminal ------>进入全局配置模式

Ruijie(config)#interface mgmt 0 ------>进入vlan 1接口

Ruijie(config-if-Mgmt 0)#ip address 192.168.1.1 255.255.255.0 ------>为vlan 1接口上设置管理ip

Ruijie(config-if-Mgmt 0)#exit ------>退回到全局配置模式

2、确认交换机及管理设备上均开启telnet登录。

3、使用MGMT口管理设备或升级设备时，使用电脑 telnet登录到管理设备上。

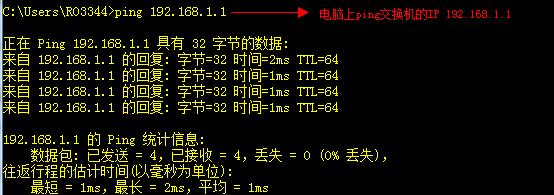

4、确认电脑能ping通交换机，交换机也能ping通电脑

注意：电脑自带的防火墙功能要关闭，并且要退出杀毒软件，否则可能导致无法升级成功

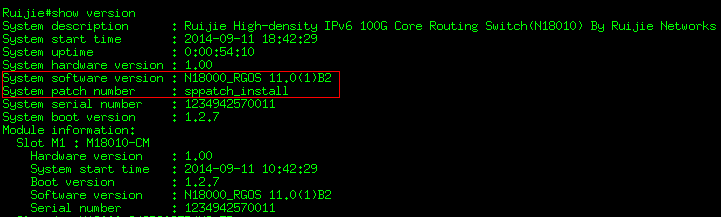

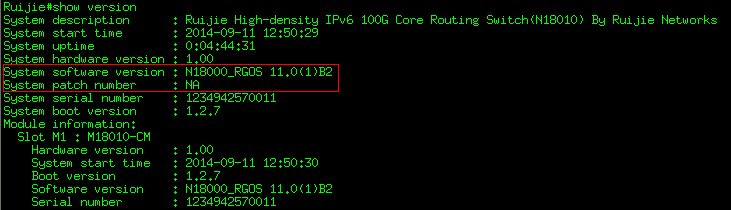

3、确认当前的软件版本信息

4、将tftp软件（tftp软件可以从网上自行下载）及新的软件版本放入同一个目录（建议是英文路径，不建议放入中文文件夹，否则可能导致无法升级成功）。开启tftp工具，将补丁包拷贝到设备上

Ruijie#copy oob_tftp://N18000_RGOS11.0(1)B2_CM_140805_patch.bin flash:/N18000_RGOS11.0(1)B2_CM_140805_patch.bin------>192.168.1.2是电脑的IP地址；N18000_RGOS11.0(1)B2_CM_140805_patch.bin是电脑上的主程序文件名；rgos.bin是放入交换机上的主程序名称

copy oob_tftp://192.168.1.2/N18000_RGOS11.0(1)B2_CM_140805_patch.bin flash:/N18000_RGOS11.0(1)B2_CM_140805_patch.bin

Press Ctrl+C to quit

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Accessing tftp://192.168.1.2/N18000_RGOS11.0(1)B2_CM_140805_patch.bin finished, 10 bytes prepared

Flushing data to flash:/N18000_RGOS11.0(1)B2_CM_140805_patch.bin...

Flush data done

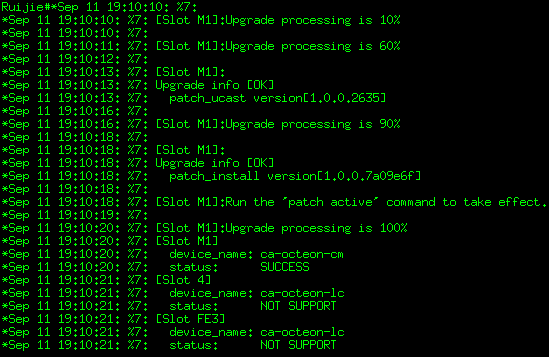

5、登入交换机，在交换机上执行如下命令，设备将自动升级：

Ruijie#upgrade flash:N18000_RGOS11.0(1)B2_CM_140805_patch.bin ------>flash与机架包的名字中间不要有空格，即flash：与N18000中间不要有空格
