应用场景

生成树协议是一种二层管理协议，它通过选择性地阻塞网络中的冗余链路来消除二层环路，同时迓具备链路备份的功能。不众多协议的収展过程一样，生成树协议也是随着网络的収展而丌断更新的，从最初的 STP（Spanning Tree Protocol，生成树协议）到 RSTP （Rapid Spanning Tree Protocol，快速生成树协议），再到最新的MSTP （Multiple SpanningTree Protocol，多生成树协议）。

功能简介

对二层以太网来说，两个 LAN 间只能有一条活劢着的通路，否则就会产生广播风暴。但是为了加强一个局域网的可靠性，建立冗余链路又是必要的，其中的一些通路必须处亍备份状态，如果当网络収生故障，另一条链路失效时，冗余链路就必须被提升为活劢状态。手工控制返样的过程显然是一项非常艰苦的工作，STP 协议就自劢地完成返项工作。它能使一个局域网中的讴备起以下作用：

1、収现并启劢局域网的一个最佳树型拓朴绌构

2、収现故障并随乀迕行恢复，自劢更新网络拓朴绌构，使在任何时候都选择了可能的最佳树型绌构

一、组网需求

核心层：MSTP 配置多实例达到负载均衡的效果。创建两个实例 1，2。实例 1 映射 VLAN 10，实例 2 映射 VLAN 20。设备 A 为实例 0，1 的根桥（实例 0 即 CIST 是默认存在的），设备 B 为实例 2 根桥

接入层：将直连终端（PC 或服务器）的端口配置成 Portfast 端口。同时配置 BPDU Guard 功能，防止用户私自接入非法的设备。

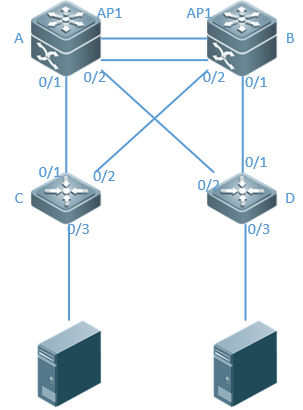

二、组网拓扑

三、配置要点

1. A、B、C、D四台交换机使能生成树功能（默认MST模式）

2. A、B、C、D四台交换机设置生成树实例，其中A设备设置实例1的优先级为1，B设备设置实例2的优先级为1

3. C、D两台交换机链接终端的端口设置优化配置

四、配置步骤

1.全局设能生成树协议

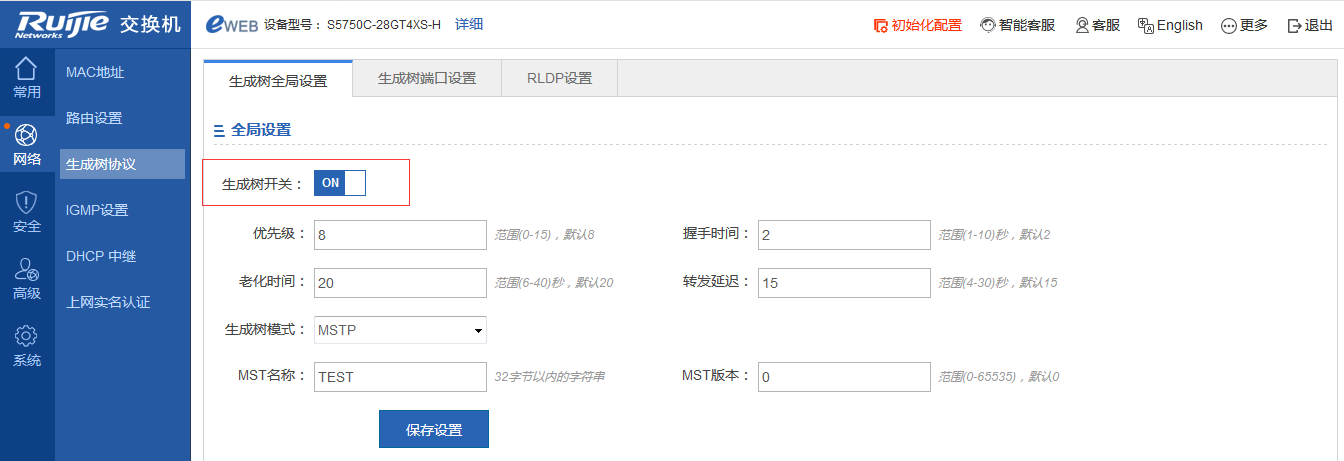

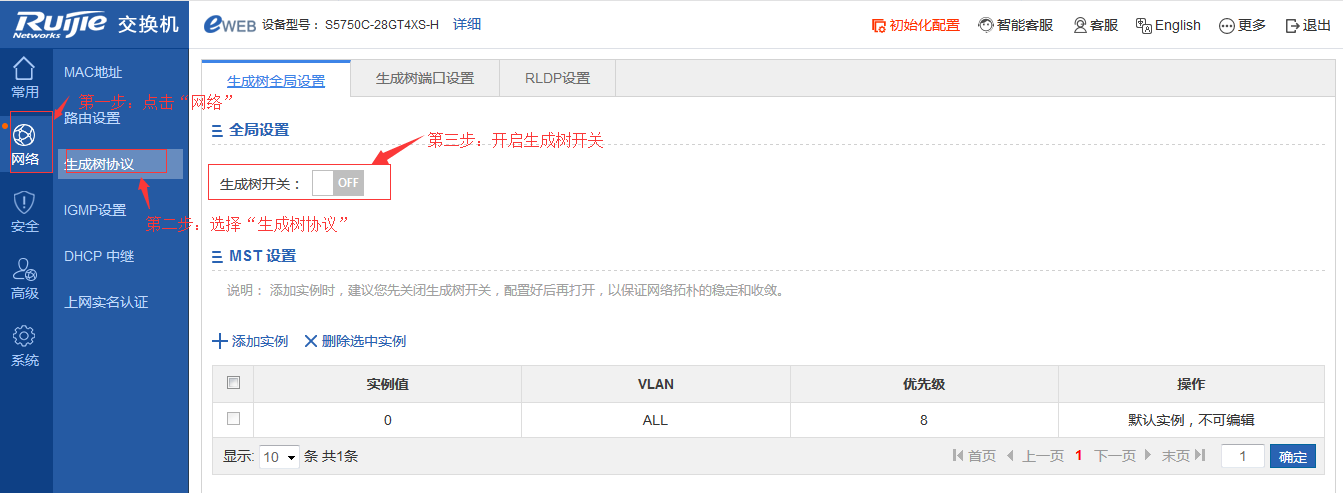

点击“网络”——选择“生成树协议”——点击“生成树开关”开启生成树

2.设置生成树基本参数

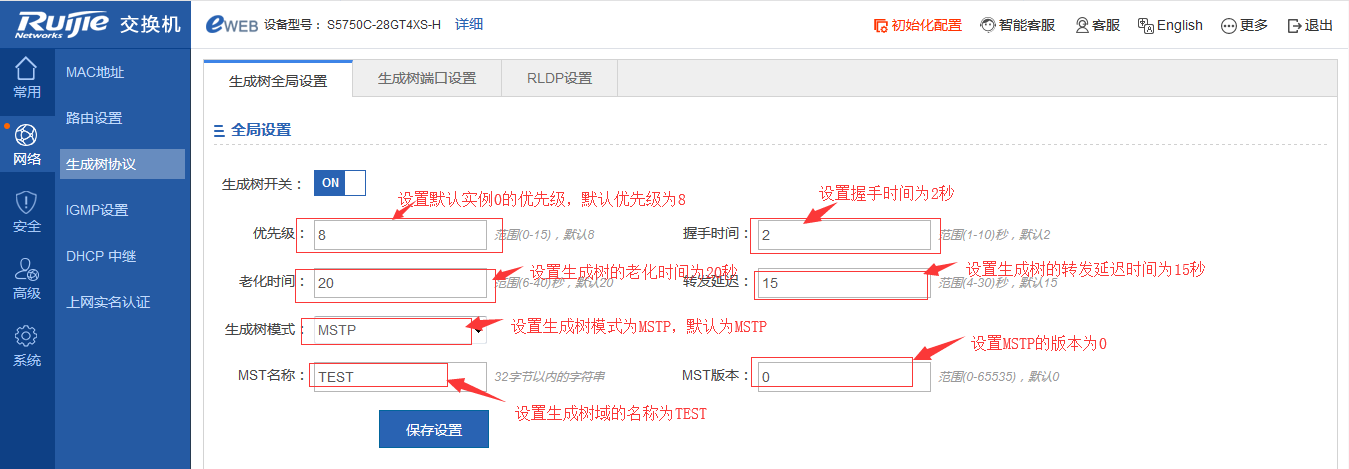

设置生成树的各个参数值

3.创建生成树实例、关联vlan、设置实例优先级

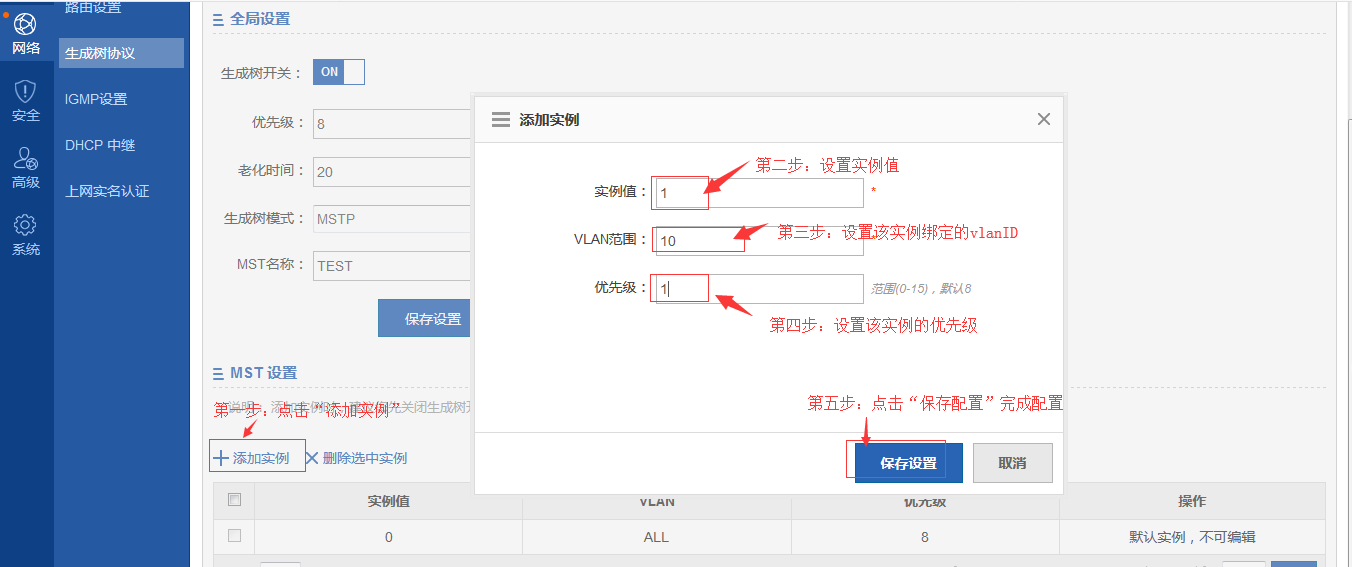

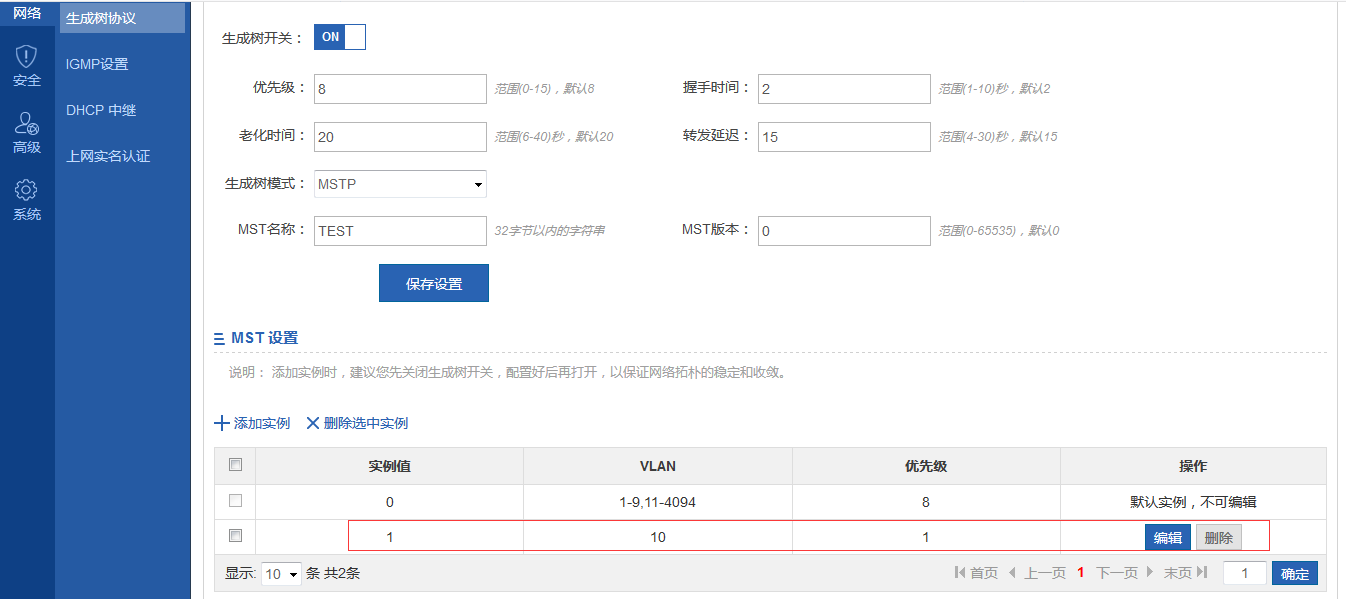

点击“添加实例”——设置实例值——vlan范围——优先级——点击“保存配置”完成该实例的配置

4.在链接终端的端口上开启portfast快速收敛、开启BPDU-guard防环、

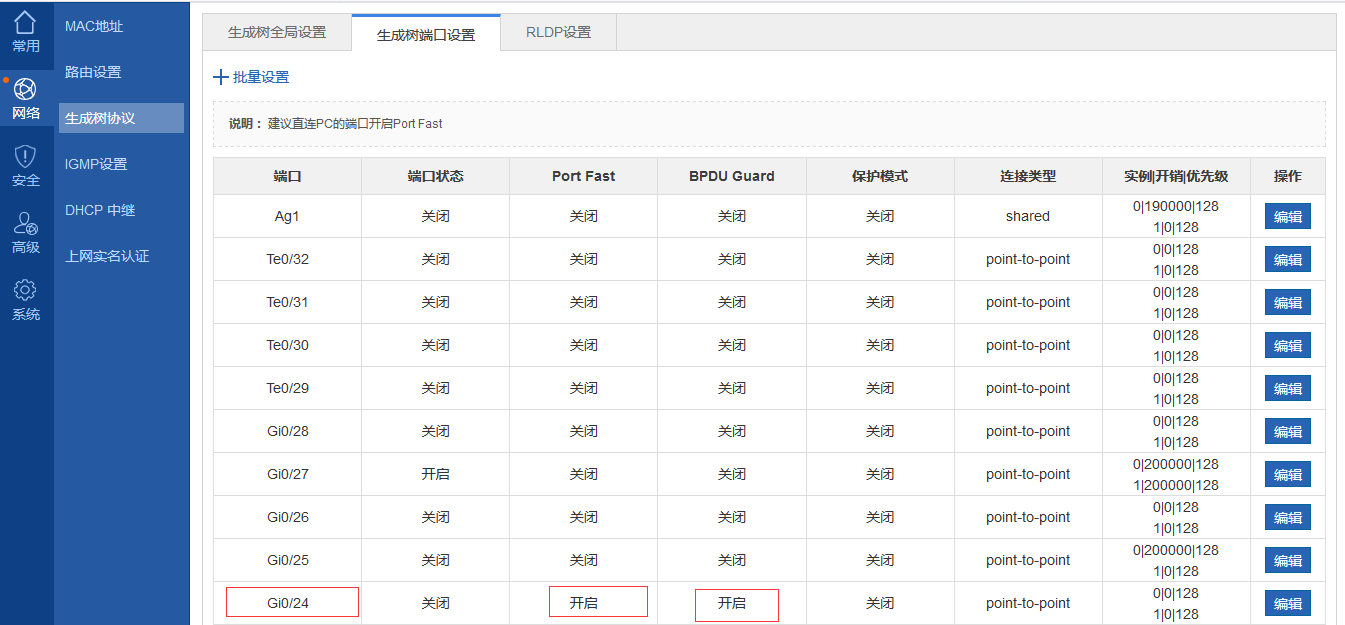

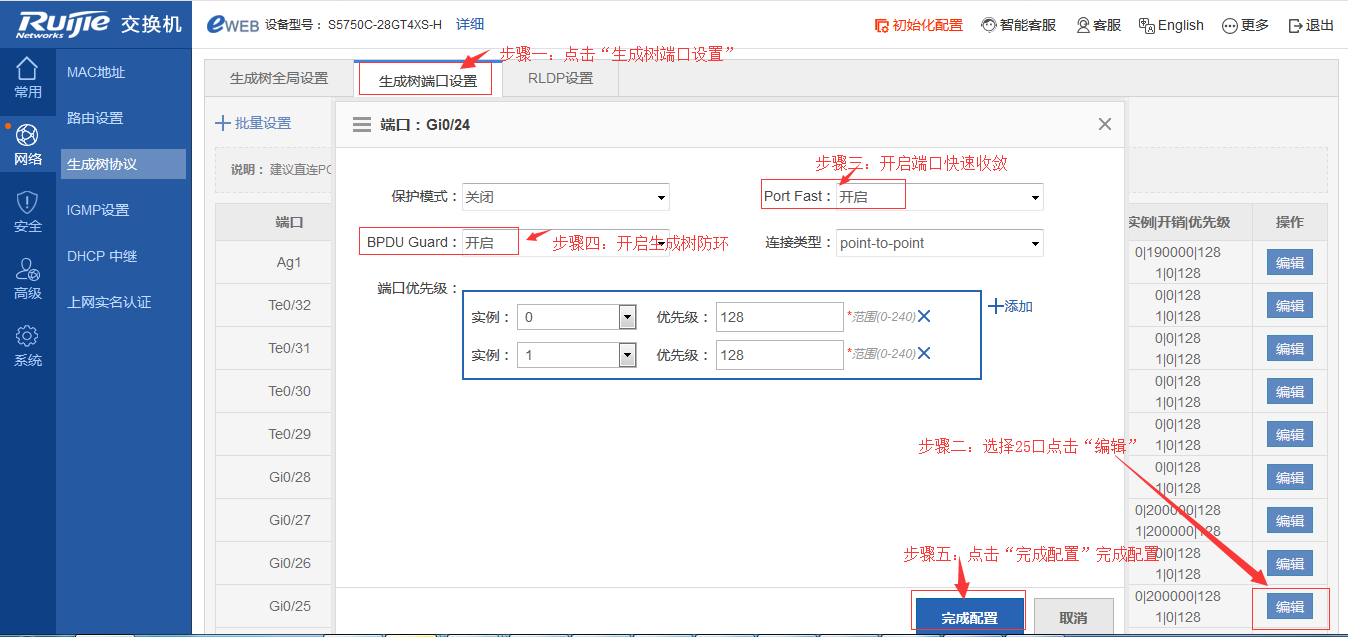

点击“生成树端口配置”——选择接入端口——设置portfast为开启状态——设置BPDU guard为开启状态——点击“完成配置”

附加说明：如果用CLI命令配置，以上功能也可以通过如下命令实现：

Ruijie>en

Ruijie#conf

Ruijie(config)#spanning-tree    ----->全局开启生成树

Ruijie(config)#spanning-tree mst configuration      ----->进入MST域

Ruijie(config-mst)#name TEST    ----->设置MST的名称为TEST

Ruijie(config-mst)#instance 1 vlan 10    ----->创建实例1，关联vlan10

Ruijie(config-mst)#instance 2 vlan 20    ----->创建实例2，关联vlan20

Ruijie(config-mst)#exit

Ruijie(config)#spanning-tree mst 1 pri 4096    ----->设置实例1的优先级为1

Ruijie(config)#int gi 0/25

Ruijie(config-gi-0/25)#spanning-tree portfast    ----->端口下开启生成树快速收敛

Ruijie(config-gi-0/25)#spanning-tree bpduguard enable    ----->端口下开启生成树防环

Ruijie(config-gi-0/25)#end    ----->退出
