一、组网需求
1.网络中用的数据都通过汇聚交换机转发出去，所有用户的网关都在路由器（EG、NBR等设备），路由器LAN 口IP地址作为用户的网关，且LAN口划分了子接口，配置多个VLAN，多个网关。
2.办公VLAN是VLAN 10 ，访客VLAN是VLAN 20。

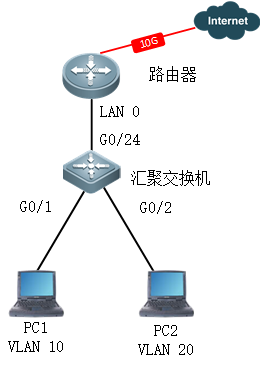

二、组网拓扑
三、配置要点
前提：路由器（EG、NBR等设备）要提前配置好子接口，DHCP等功能
1.用户有多个地址段，多个VLAN，这些VLAN需要在交换机上创建
2.交换机上联接口G0/24要配置TRUNK口，透传多个VLAN
3.连接用户终端的接口要配置ACCESS口

四、配置步骤

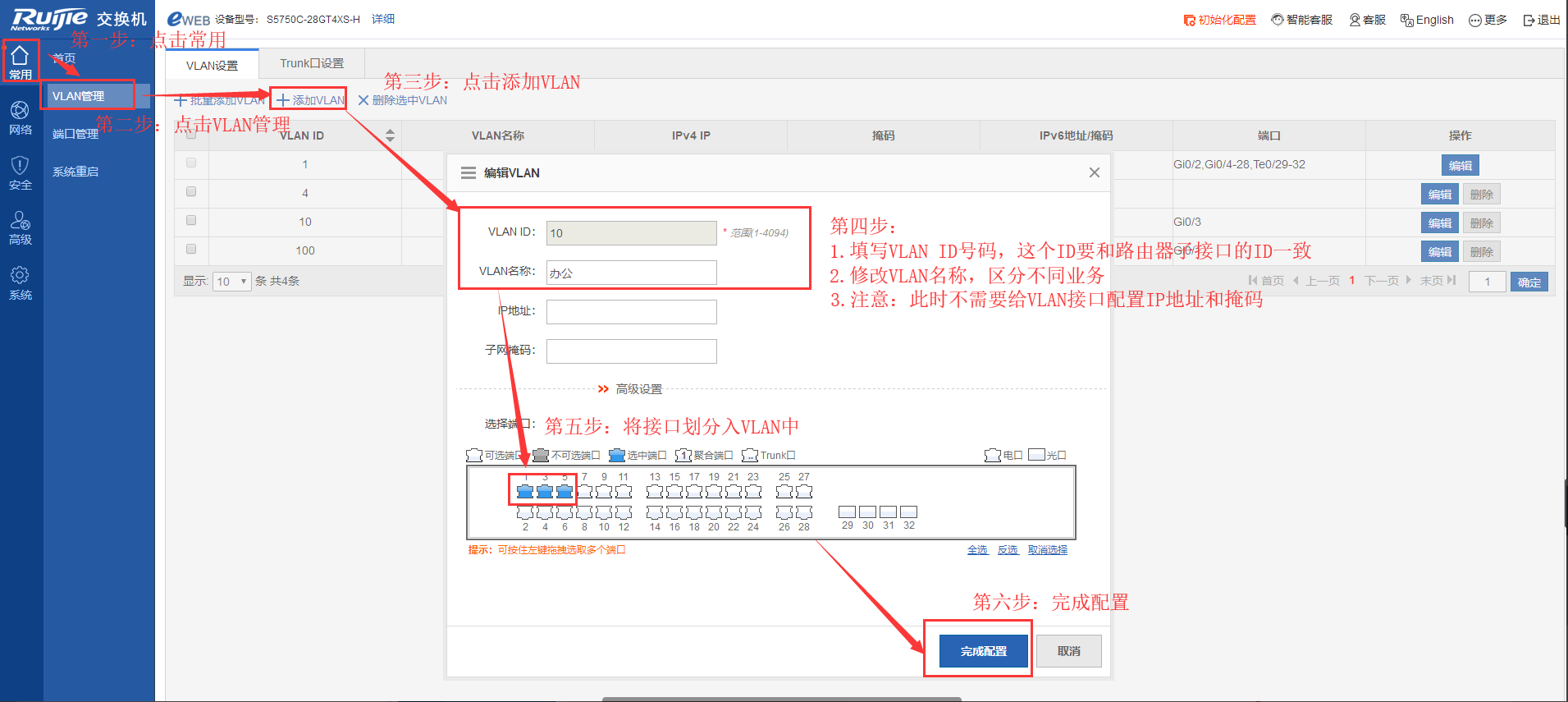

1.创建VLAN 10 、VLAN 20，并将接口划入到VLAN中
常用——VLAN管理——VLAN管理——添加VLAN

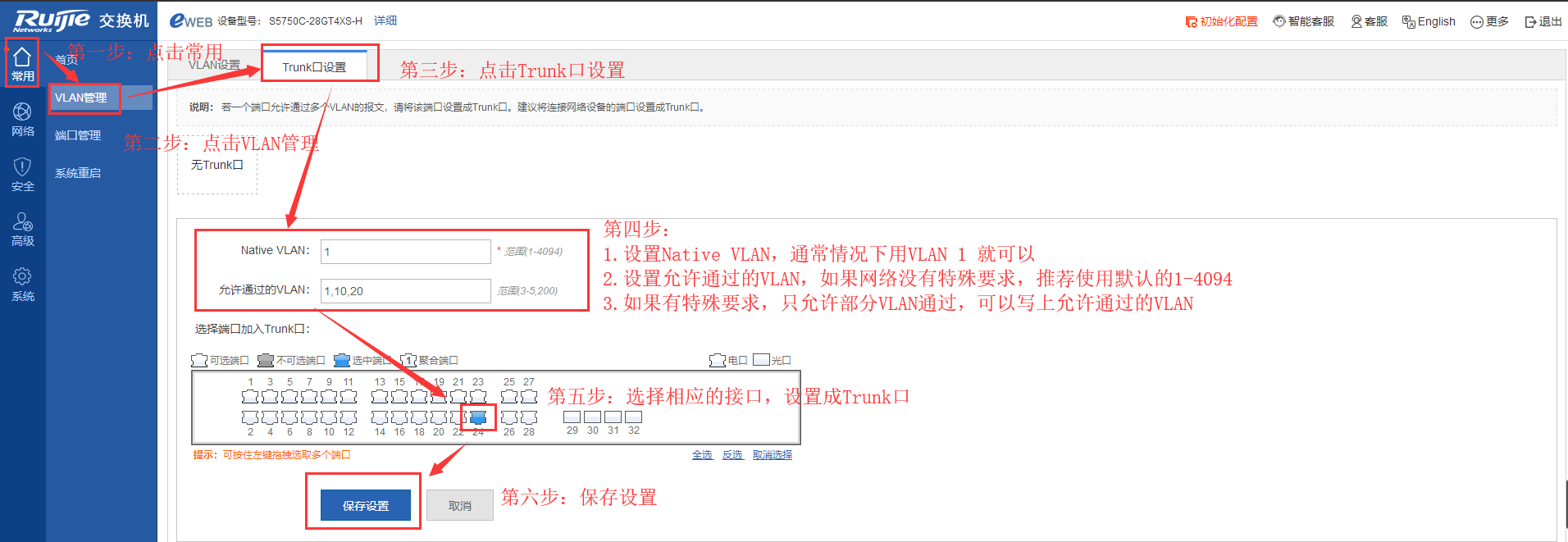

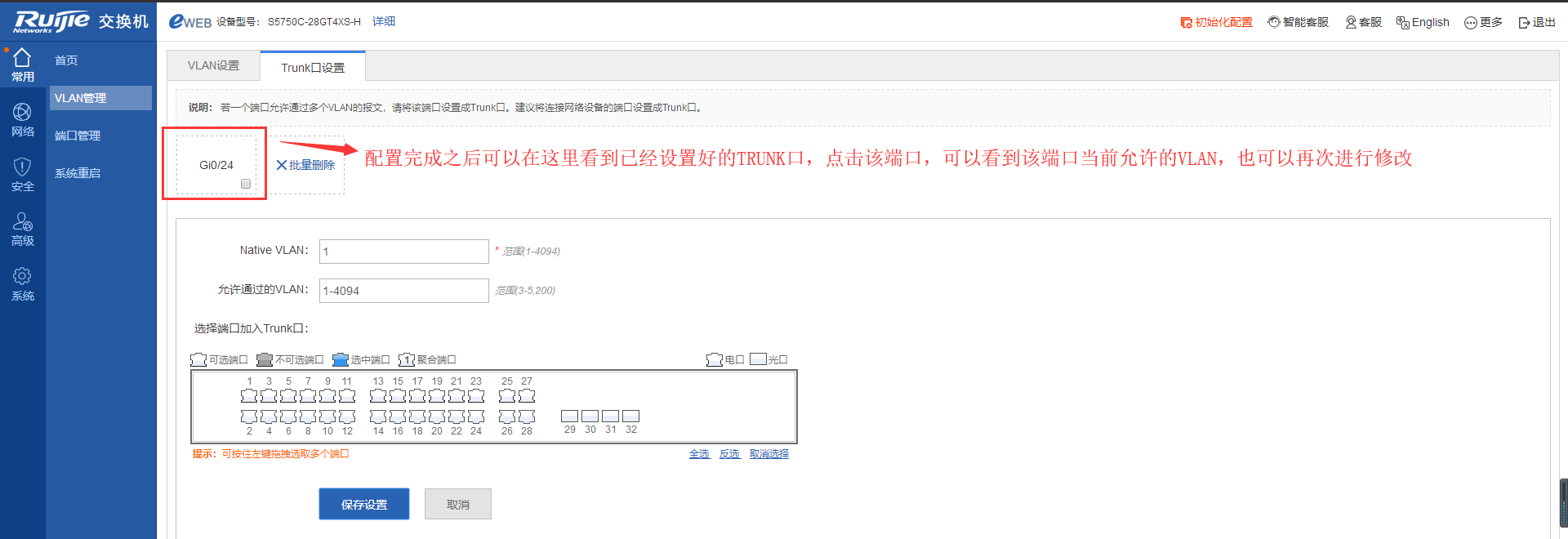

2.交换机上联接口G0/24要配置TRUNK口，透传多个VLAN
注意：通常情况下Native VLAN是不需要设置的，做修剪的接口要记得放通下联交换机的管理VLAN
常用——VLAN管理——VLAN管理——添加VLAN

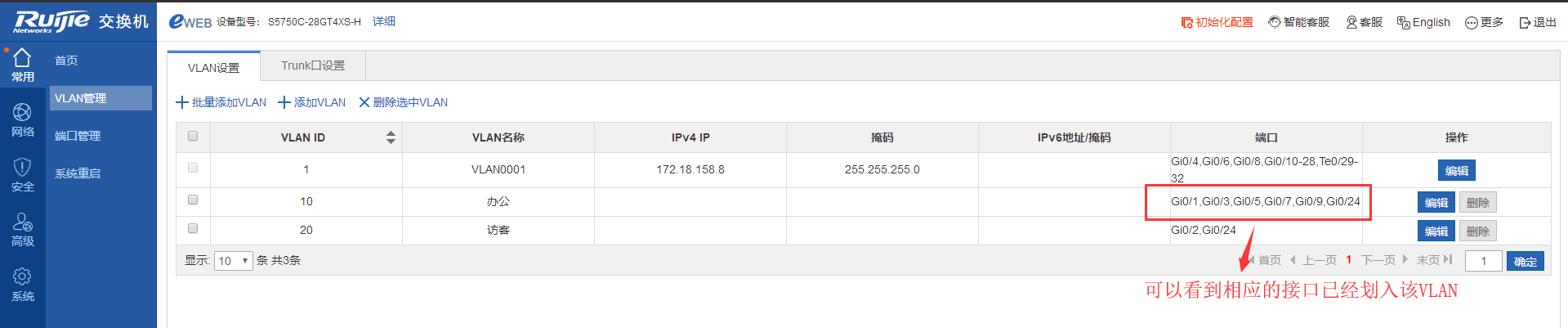

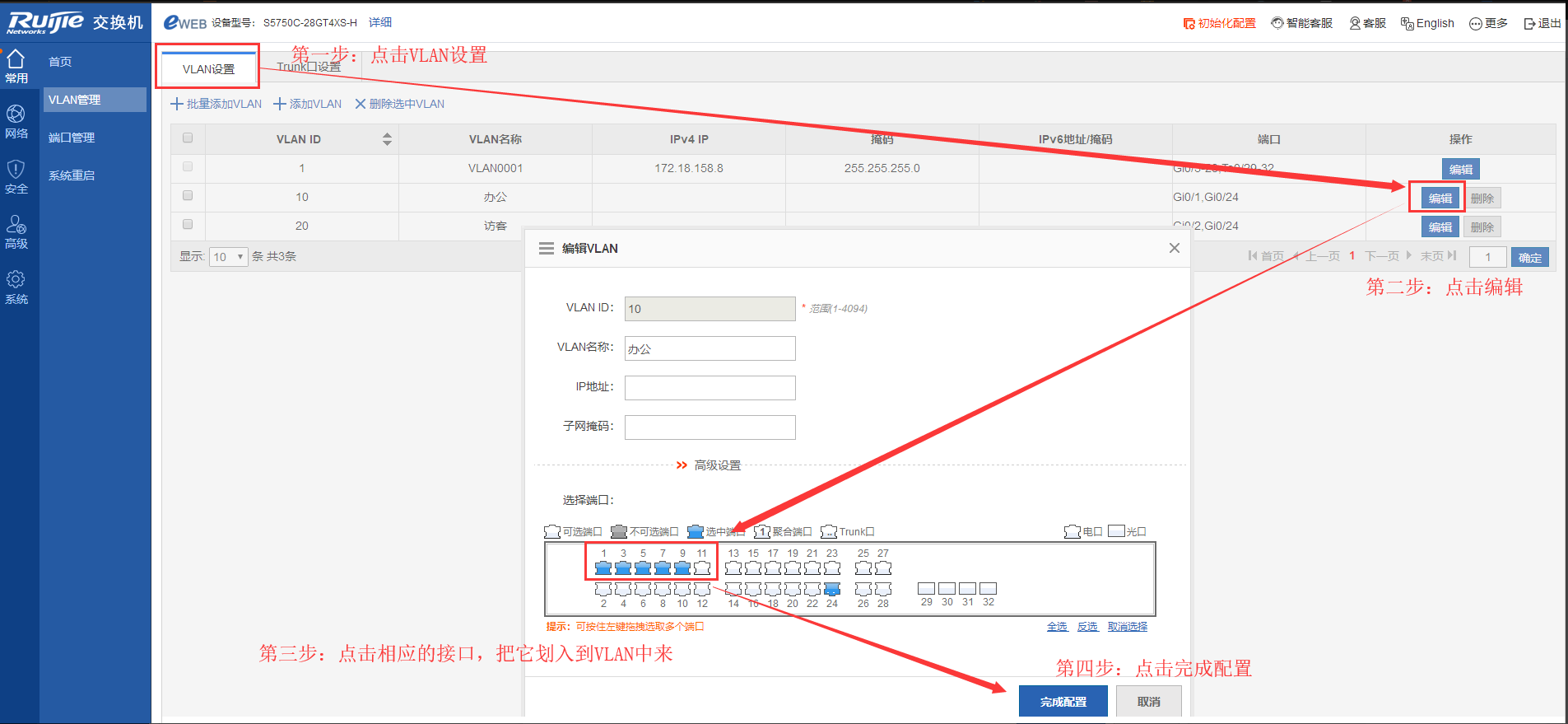

3.如果后续有新的用户加入进来，需要划分其他接口到VLAN中，可以用如下的方式配置用户上网

附加说明：如果用CLI命令配置，以上功能也可以通过如下命令实现：
Ruijie>enable                       ----->进入特权模式
Ruijie#config terminal         ----->进入配置模式
Ruijie(config)#vlan 10         ----->创建vlan 10
Ruijie(config-vlan)#name 办公         ----->给vlan 10 命名
Ruijie(config-vlan)#exit         ----->退出
Ruijie(config)#vlan 20         ----->创建vlan 20
Ruijie(config-vlan)#name 访客         ----->给vlan 20 命名
Ruijie(config-vlan)#exit         ----->退出

Ruijie(config)#interface gigabitEthernet 0/1         ----->进入GI0/1接口
Ruijie(config-if-GigabitEthernet 0/1)#switchport access vlan 10         ----->将接口划入vlan 10
Ruijie(config-if-GigabitEthernet 0/1)#exit         ----->退出
Ruijie(config)#interface gigabitEthernet 0/2         ----->进入GI0/2接口
Ruijie(config-if-GigabitEthernet 0/2)#switchport access vlan 20         ----->将接口划入vlan 20
Ruijie(config-if-GigabitEthernet 0/2)#exit         ----->退出

Ruijie(config)#interface gigabitEthernet 0/24         ----->进入GI0/24接口
Ruijie(config-if-GigabitEthernet 0/24)#switchport mode trunk         ----->将接口配置为trunk口
Ruijie(config-if-GigabitEthernet 0/24)#switchport trunk allowed vlan only 1,10,20         ----->只允许vlan 1,10 20 通过，可选配置
Ruijie(config-if-GigabitEthernet 0/24)#end         ----->退出
Ruijie#write         ----->保存配置

五、功能验证

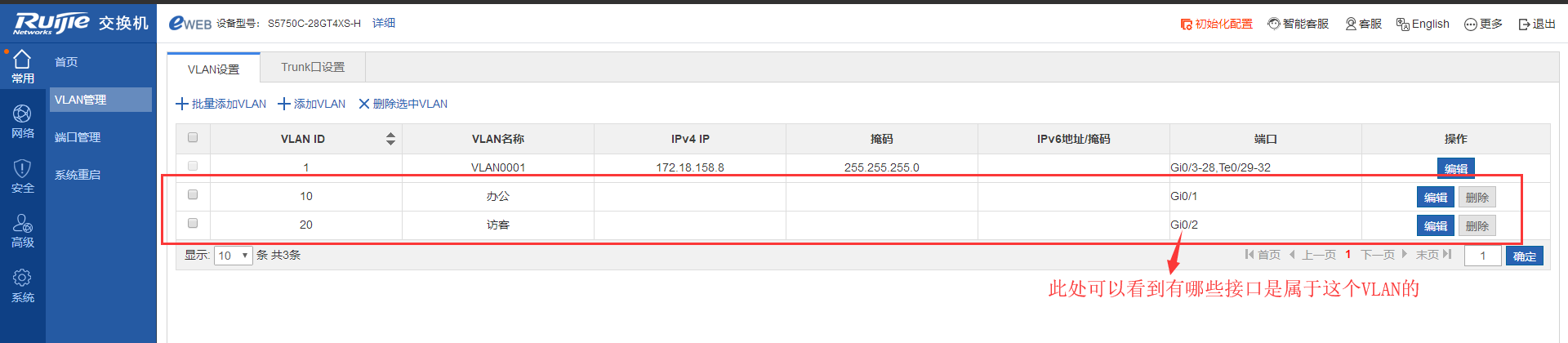

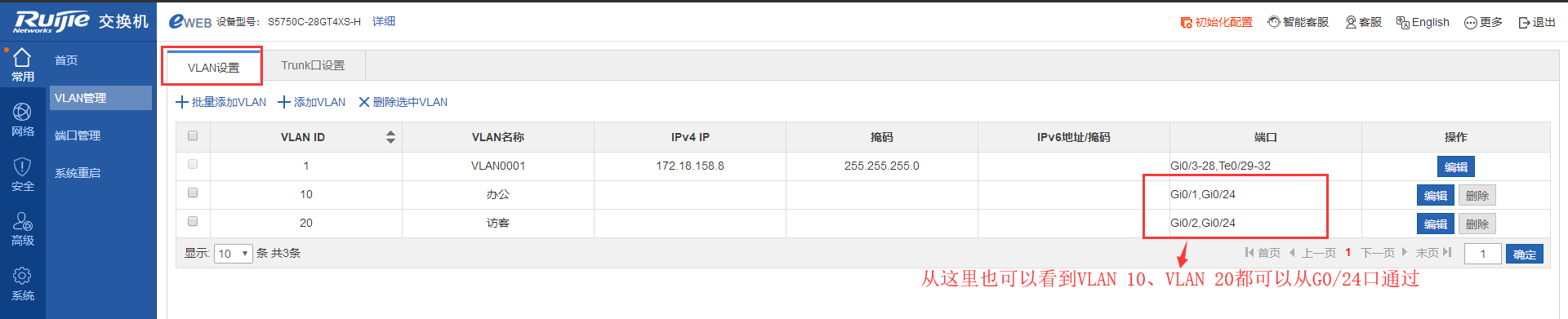

1.通过如下方法在WEB上面确认接口是否已经划入到相应的业务VLAN中。

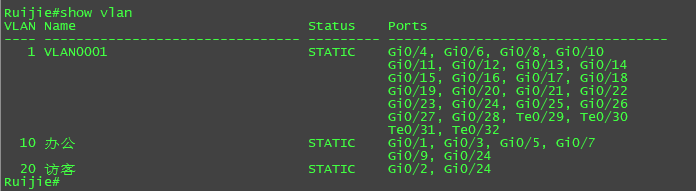

2.在交换机上通过如下方法看vlan是否配置成功
Ruijie#show vlan         ----->查看VLAN配置

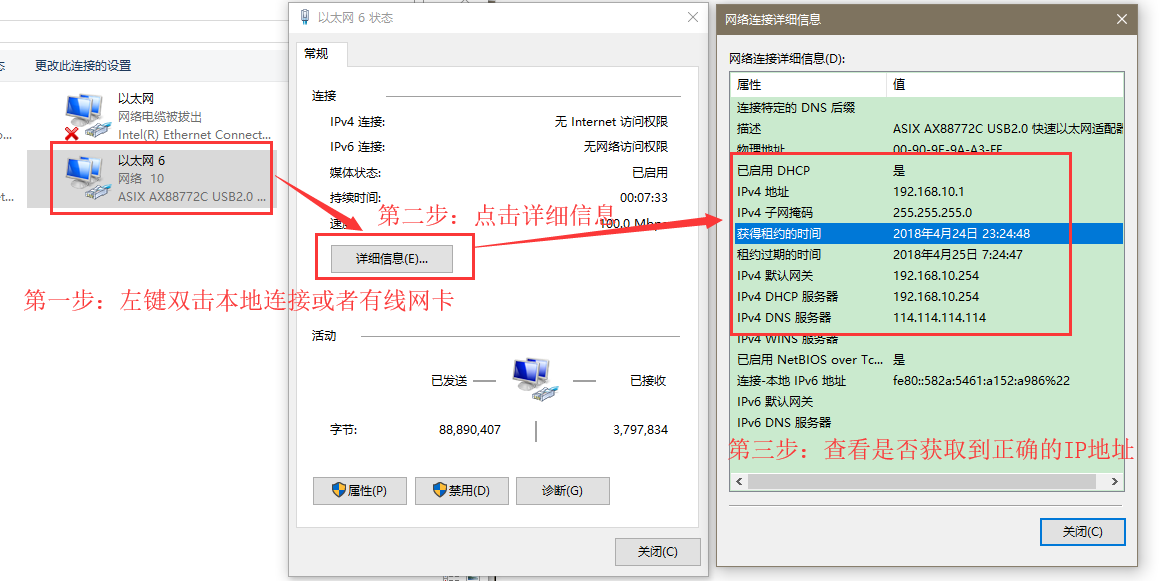

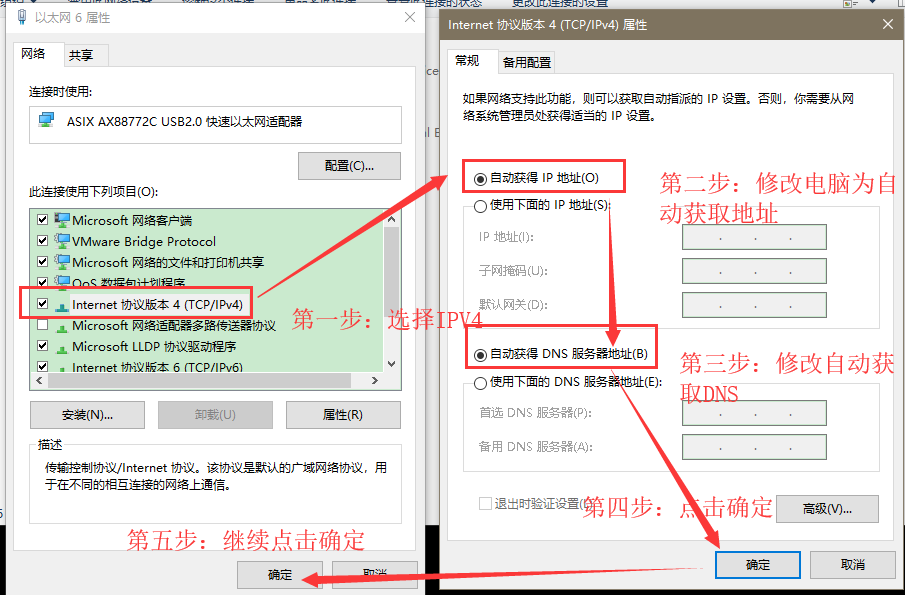

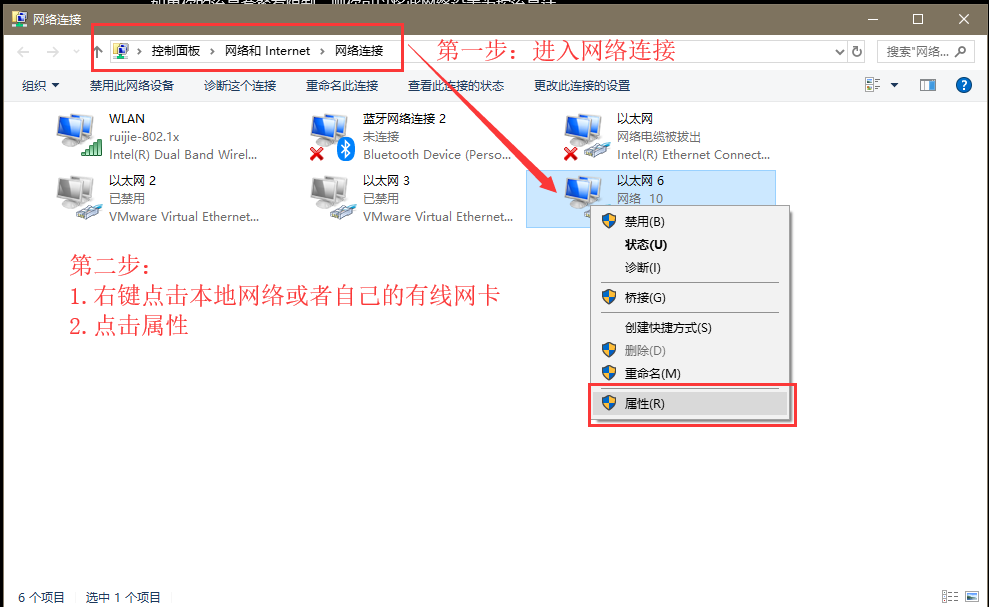

3.如果是终端是从路由器（EG、NBR等设备）动态获取地址的环境，当电脑网线连接交换机相应的端口，等待10秒钟左右，电脑要能获取到相应网段的IP地址，并且可以上网。

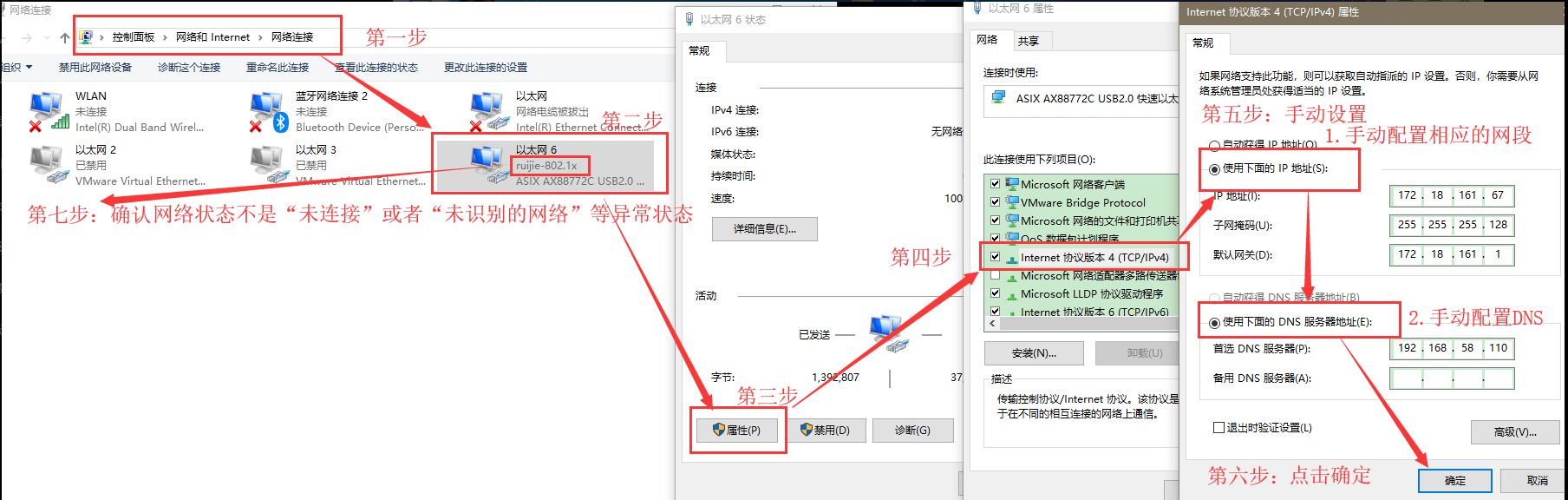

4.如果是终端是手动配置地址，当电脑网线连接交换机相应的端口，电脑网卡显示由“未识别的网络”变成“网络 X”，并且可以上网。


5.也可通过锐捷闪电兔快速查询获取相关功能配置信息：
方式一：电脑端登录锐捷闪电兔：
进入锐捷官网（www.ruijie.com.cn）--在线咨询--售后咨询版块
方式二：手机端公众号登录锐捷闪电兔：
添加“锐捷网络客户中心”公众号--微服务--智能机器人
查询方法：
步骤一：选择交换产品。
步骤二：在对话框中输入“产品具体型号+交换二层部署场景”并回车。
步骤三：在搜索结果中点击“交换二层部署场景”可进入查看具体配置案例。
