应用场景

若交换机未开启WEB管理、或者无管理IP地址时，就需要用CONSOLE登录的方式对交换机进行命令行配置。

功能简介

可通过CONSOLE登录到交换机上，对交换机进行命令行部署配置。


一、组网需求

主机A和SwitchB之间通过CONSOLE线互连，并且主机通过SecureCRT可以控制交换机，进行命令行配置。


二、组网拓扑

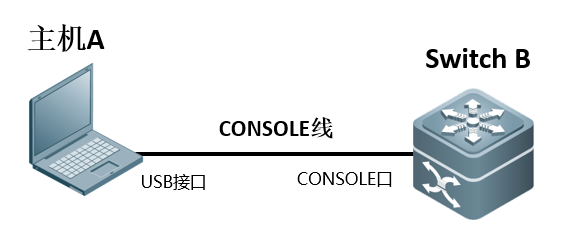

如下图所示，主机A的USB口连接SwitchB的CONSOLE口。

三、配置要点

1.准备好CONSOLE线，并且电脑上安装好对应的CONSOLE线驱动

2.电脑上安装SecureCRT软件，并设置波特率、流控、COM口等参数

3.通过CONSOLE线登录交换机，进行对应命令行部署

四、配置步骤

1.CONSOLE口介绍

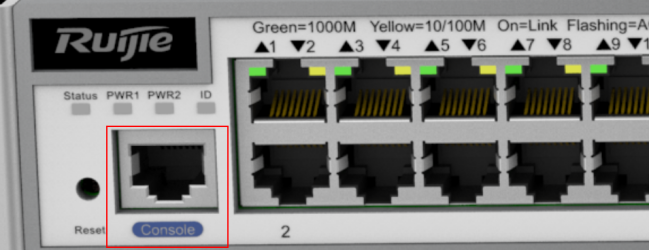

交换机面板上的Console口，如下图：


2.CONSOLE线介绍

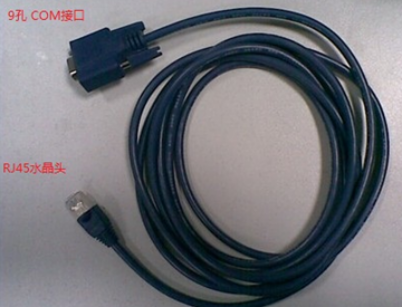

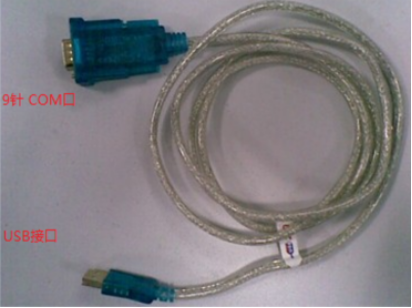

第一种接线方法：需两条，一条Console线、一条USB转串口线。若电脑支持串口连接，只需要串口即可。

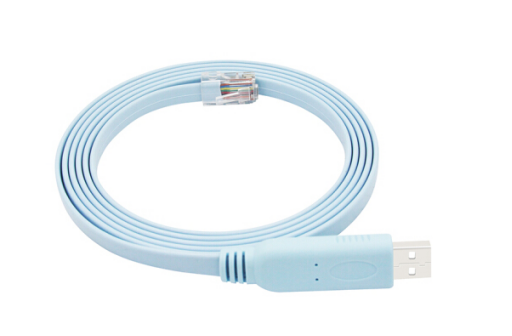

第二种接线方法：只需一根，可直连交换机Console口与电脑USB口。
3.登录软件
常用的软件如：SecureCRT、超级终端、Putty等。用于设备登录、管理操作。以下介绍将以SecureCRT为主。

4.查看主机的COM口标识

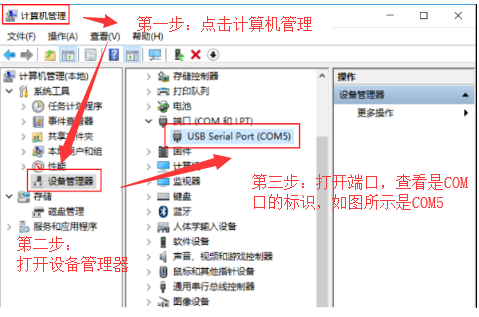

首先，先安装USB转COM口的驱动（可下载驱动精灵等软件自动识别），安装成功后，插上CONSOLE线，右击 我的电脑——属性——设备管理器——端口，查看当前激活可用的串口是哪个，例如图所示，是COM5。

5.打开SecureCRT并设置

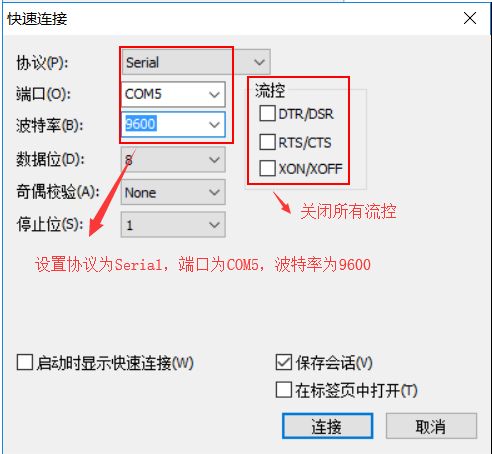

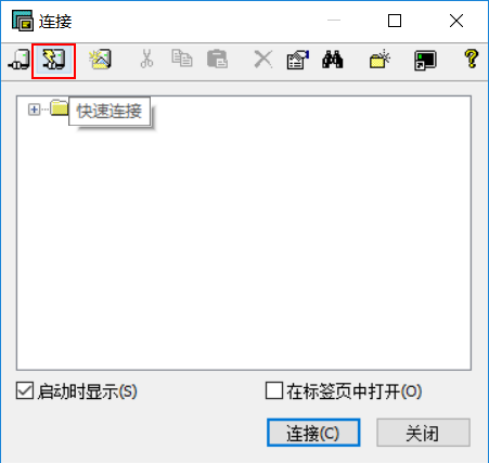

打开SecureCRT.exe程序，点击如下图第二个图标快速连接。协议选择Serial，端口选择COM5、波特率设置为9600、RTS/CTS要把勾去掉（关闭流控功能）。


重要说明：
如果没字符提示，回车没反映，那么可以尝试如下方法恢复:
1.检查超级终端的各项参数是否设置正确（特别关注流控（RTS/CTS）、波特率）；
2.检查console口是否连接好，COM口是否连接正确，可以尝试插拔下；
3.修改波特率为57600或115200再尝试；
4.重启交换机是否有重启日志提示、进行拔插交换机网线（确认是否为只有输出没有输入）等操作；
5.更换console线，更换USB转串口线，更换电脑，更换超级终端软件；
6.可以尝试连接其他交换机的console口，对比观察是否能正确连接。

五、功能验证
1.点击连接，交换机出现交换机的主机名提示，类似Ruijie>的字符就表示连接成功了。


也可通过锐捷闪电兔快速查询获取相关功能配置信息：
方式一：电脑端登录锐捷闪电兔：
进入锐捷官网（www.ruijie.com.cn）--在线咨询--售后咨询版块
方式二：手机端公众号登录锐捷闪电兔：
添加“锐捷网络客户中心”公众号--微服务--智能机器人
查询方法：
步骤一：选择交换产品。
步骤二：在对话框中输入“产品具体型号+console线登陆设备”并回车。
步骤三：在搜索结果中点击“console线登陆设备”可进入查看具体配置案例。
