应用场景

VLAN 是虚拟局域网（Virtual Local Area Network）的简称，它是在一个物理网络上划分出来的逻辑网络。

功能简介

VLAN的应用场景是对应于ISO 模型的第二层网络。VLAN 的划分不受网络端口的实际物理位置的限制。VLAN 有着和普通物理网络同样的属性，除了没有物理位置的限制，它和普通局域网一样。第二层的单播、广播和多播帧在一个 VLAN 内转发、扩散，而不会直接进入其他的 VLAN 之中。所以，如果一个端口所连接的主机想要和其它不在同一个 VLAN 的主机通讯，则必须通过一个三层设备。


一、组网需求
进入交换机的WEB管理配置，创建VLAN100，并给VLAN100配置IP地址为192.168.1.100/24。

二、组网拓扑

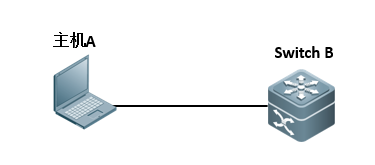

如图所示，主机和Switch之间通过网线互连，并且交换机可以登录交换机的WEB管理界面

三、配置要点
1、规划好对应的VLAN，以及VLAN索要配置的IP地址
2、进入WEB界面，进行VLAN创建，并配置对应的IP地址

四、配置步骤
1.若想批量创建VLAN,则批量添加VLAN：

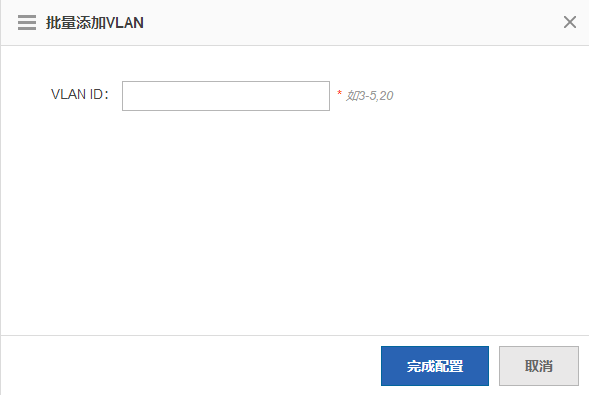

点击“批量添加VLAN”按钮，弹出如下图对话框。可批量进行VLAN的创建。
创建VLAN举例一：5（创建一个VLAN5）
创建VLAN举例三：100,111-120,300,400-404（创建VLAN100、111至222、300、400至404等17个VLAN）
创建VLAN举例二：10-11,15,16（创建VLAN10、11、15、16等四个VLAN）。

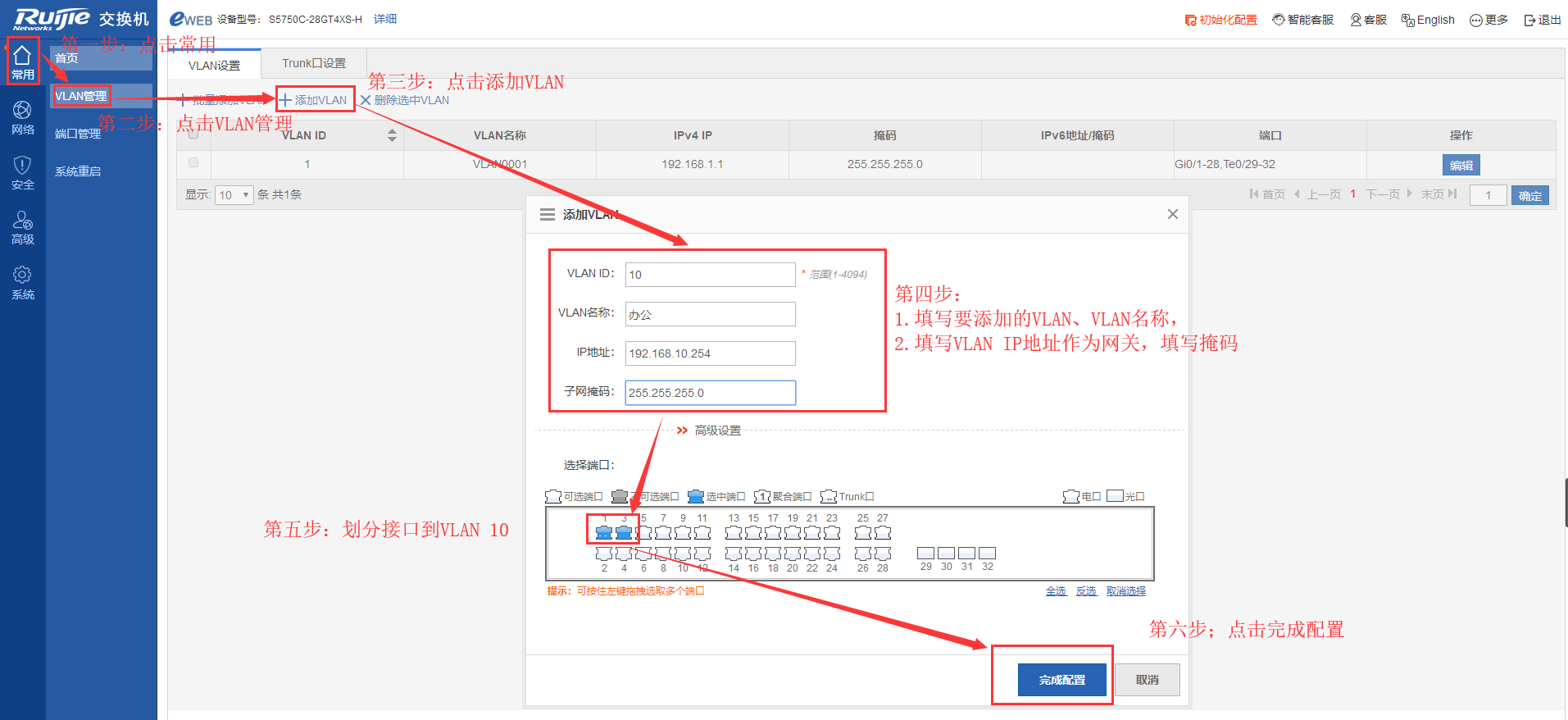

2.若先单独创建VLAN，则添加VLAN：
【VLAN ID】：范围1-4094，只能填写一个VLAN号。
【VLAN名称】：对VLAN进行命名。
【IP地址】：添加相应VLAN的IP地址。
【子网掩码】：IP地址的子网掩码。
【选择端口】：单击选择端口，将相应端口划入VLAN（ACCESSS），被选中的端口呈蓝色。
【高级设置】：点击“高级设置"可进行IPv6地址添加

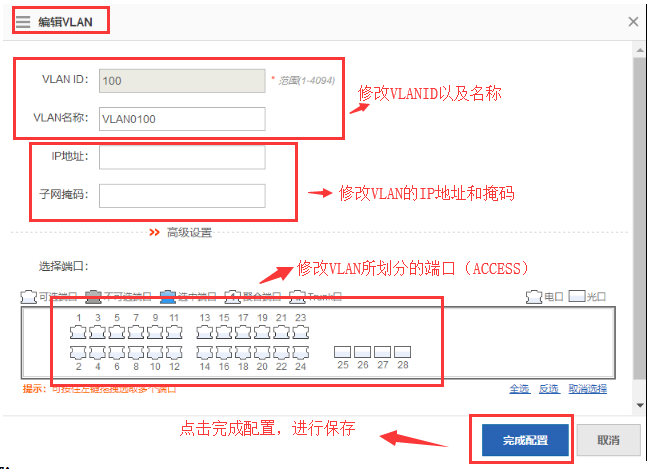

3.若想编辑，则进行如下操作
点击”编辑“按钮，可对相应VLAN的详细信息进行配置、修改

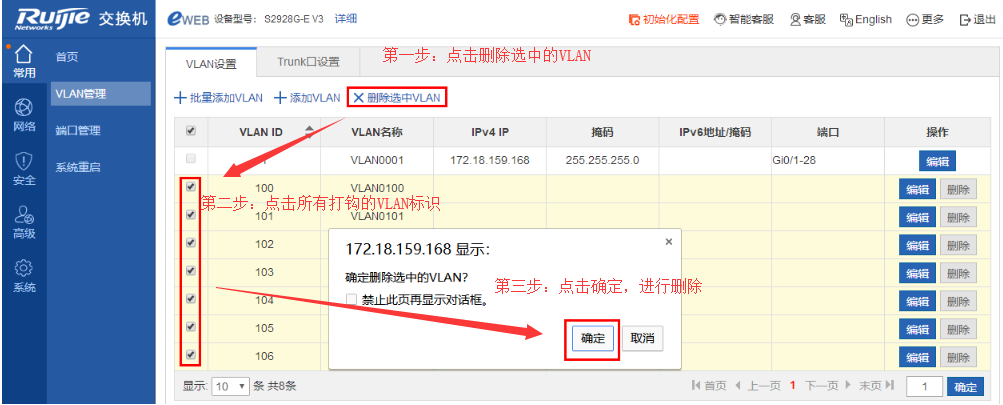

4.若想删除VLAN，则进行如下操作
同时选中多个VLAN-->点击”删除选中VLAN“-->确定，可同时删除多个VLAN
附加说明：如果用CLI命令配置，以上功能也可以通过如下命令实现：
Ruijie>enable                                                                        ----->进入特权模式
Ruijie#co                                                                               ----->进入配置模式
Ruijie(config)#vlan 10                                                            ----->创建vlan 10
Ruijie(config-vlan)#exit                                                          ----->退出
Ruijie(config)#vlan rang 10-100                                             ----->创建vlan 10到vlan 100
Ruijie(config-vlan-range)#exit
Ruijie(config)#vlan ran 101,201,301                                       ----->创建vlan 101,201,301
Ruijie(config-vlan-range)#exit
Ruijie(config)#interface vlan 10                                              ----->进入vlan 10 接口
Ruijie(config-if-VLAN 10)#ip address  192.168.10.254 255.255.255.0         ----->配置网关地址
Ruijie(config-if-VLAN 10)#exit
Ruijie(config)#interface gigabitEthernet 0/1                                               ----->进入G0/1接口
Ruijie(config-if-GigabitEthernet 0/1)#switchport access vlan 10                 ----->把G0/1接口划分到vlan 10 中
Ruijie(config-if-GigabitEthernet 0/1)#no switchport access vlan 10            ----->删除接入划分的vlan 10 中
Ruijie(config)#no interface vlan 10                                                             ----->删除SVI10
Ruijie(config)#no vlan 10                                                                            ----->删除VLAN10
Ruijie#write                                                                                                ----->保存配置

五、功能验证

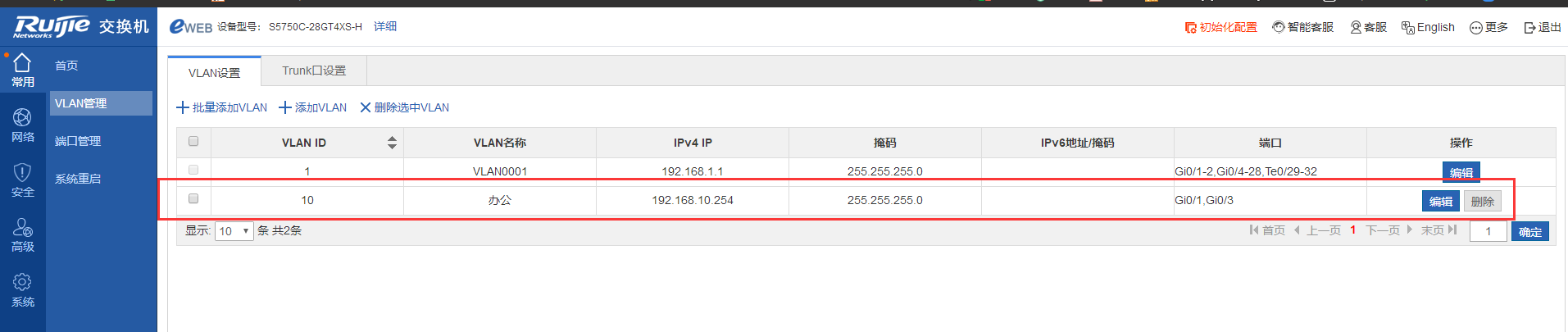

1.配置完成后，可在VLAN设置下看到已经添加好的vlan信息，如需修改VLAN IP地址或VLAN信息，可点击“编辑”

2.在命令行通过以下方式查看

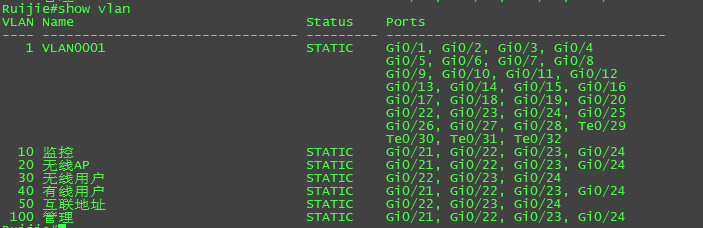

Ruijie#show vlan         ----->查看VLAN和接口对应关系
3.也可通过锐捷闪电兔快速查询获取相关功能配置信息
方式一：电脑端登录锐捷闪电兔：
进入锐捷官网（www.ruijie.com.cn）--在线咨询--售后咨询版块
方式二：手机端公众号登录锐捷闪电兔：
添加“锐捷网络客户中心”公众号--微服务--智能机器人
查询方法：
步骤一：选择交换产品。
步骤二：在对话框中输入“产品具体型号+VLAN配置”并回车。
步骤三：在搜索结果中点击“VLAN配置”可进入查看具体配置案例。
