一、组网说明
1、该组网适用于不可网管的傻瓜式交换机。
2、无线用户和AP处于同一个VLAN网段，DHCP由NBR路由器下发，网关都在路由器上。
注意：该方案一般不推荐，因为傻瓜交换机不具备二层安全功能，因此在此环境下会出现ARP欺骗、ARP DDOS攻击、DHCP欺骗或者耗尽等攻击导致AP离线、终端获取不到地址甚至上网慢等故障，解决方法是更换可网管的且具备安全防护的交换机。

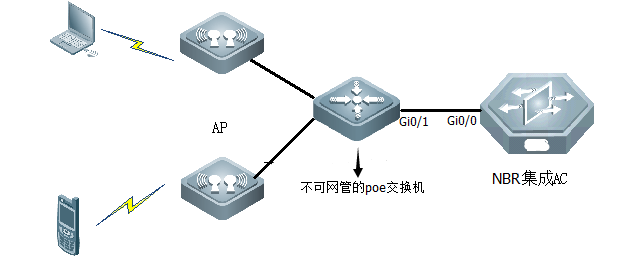

二、拓扑说明
无线网络规划
|
|
VLAN ID |
网段信息 |
网关信息 |
DHCP地址池 |
|
AP信息 |
VLAN 1 |
192.168.103.0/24 |
192.168.103.1 |
配在NBR上 |
|
无线用户 |
VLAN 1 |
192.168.103.0/24 |
192.168.103.1 |
配在NBR上 |
|
AP与AC隧道IP ： |
3.3.33.3/32 |
|
|
|
三、配置步骤
步骤一：配置路由器上网
通过快速配置设置，实现最基本的上网功能。详细步骤参见：【上网配置】-【首次上网配置】
步骤二：NBR接口配置
1、配置连接POE交换机的内网主接口

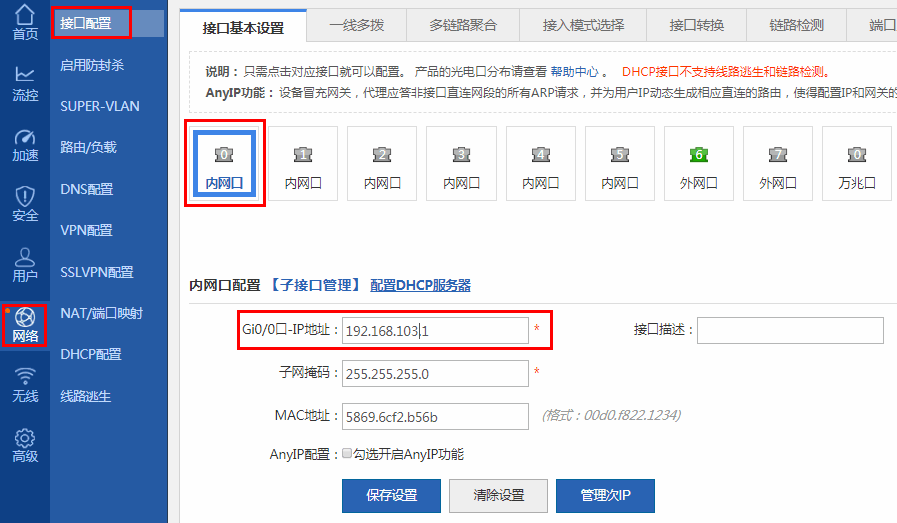

1）在接口配置页面中，选择内网口LAN0，并配置内网接口的IP地址：192.168.103.1
；
2）点击保存设置，完成内网口配置。
注：此接口为AP管理vlan的默认网关
步骤三：配置AP与无线用户的DHCP

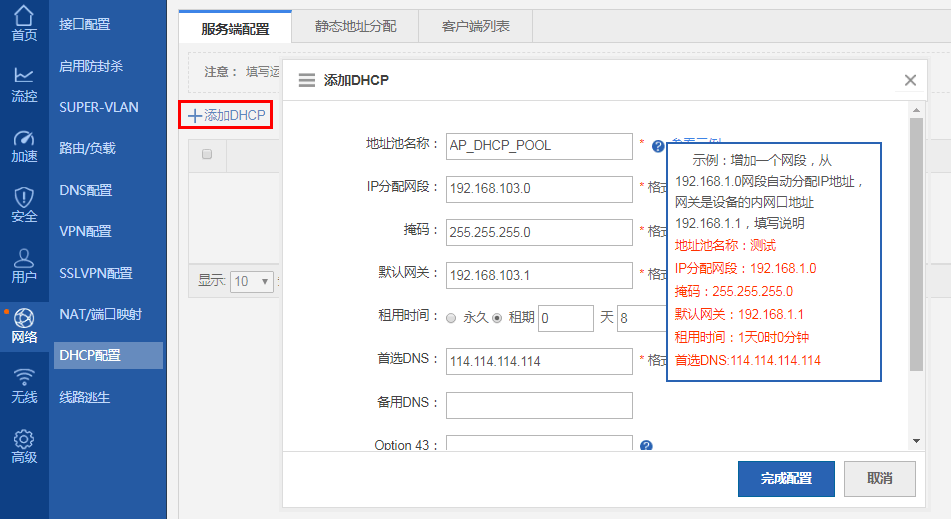

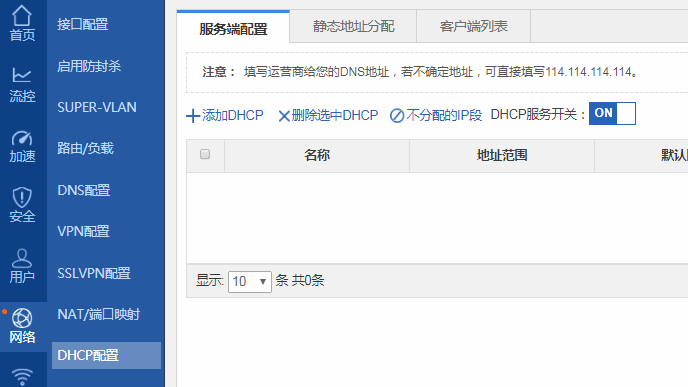

1、从配置菜单中选择【网络】-【DHCP配置】-【ON】
2、点击添加地址池，填写DHCP相关信息，配置AP与无线用户的地址池
1）地址池名称：可以任意填写
2）IP分配网段：必须同LAN口处在同一个网段。（ 如LAN口的ip地址是192.168.103.1，掩码255.255.255.0，
则客户端地址子网为192.168.103.0）
3）掩码：与设备内网口的子网掩码相同
4）默认网关：与设备的内网口地址相同
5）DNS：填写本地运营商提供的DNS，若当前不能确认，可暂时填写114.114.114.114
6）地址租期：是指给用户分配地址的时长，案例为8小时。酒店环境由于客流量比较大，推荐使用4小时
步骤四：配置AC功能
1、以WEB管理页面配置为例，首次通过向导配置AC管理：

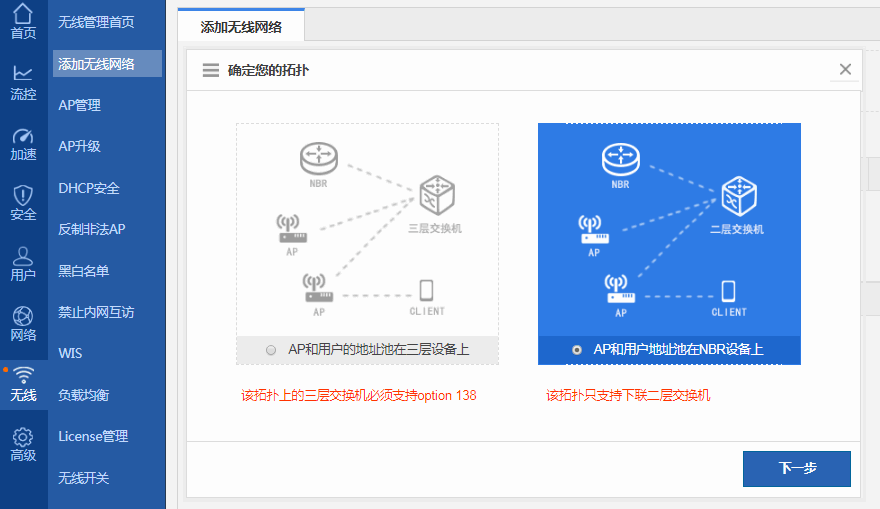

1）从配置菜单中选择【AC管理】---【添加无线网络】，点击添加Wifi，开始配置无线网络；

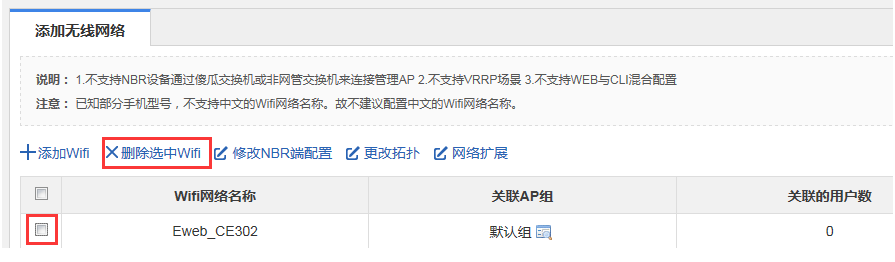

* 若之前配置过集成AC的功能，则会显示以下界面，按当前环境评估是否删除，删除或者更改拓扑可恢复到快速配置界面（步骤1）。

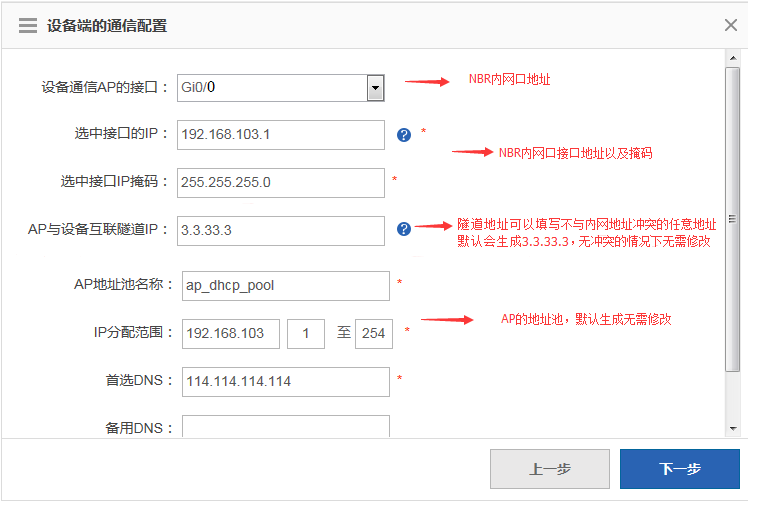

2）点击下一步选择，此页面下发AP的DHCP地址池的信息，默认下发option138字段，使AP能够正常与NBR建立隧道。
（此页面的配置全部自动生成，不需要配置）

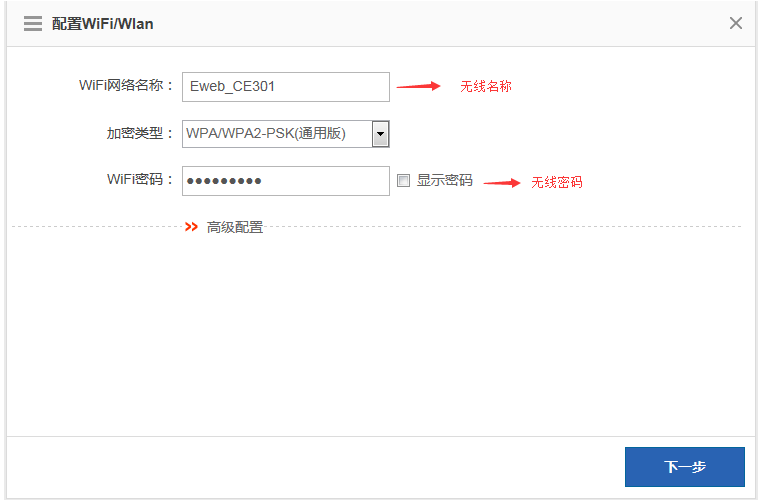

3）配置WiFi名称、加密类型、WiFi密码等无线参数，完成配置后点击下一步

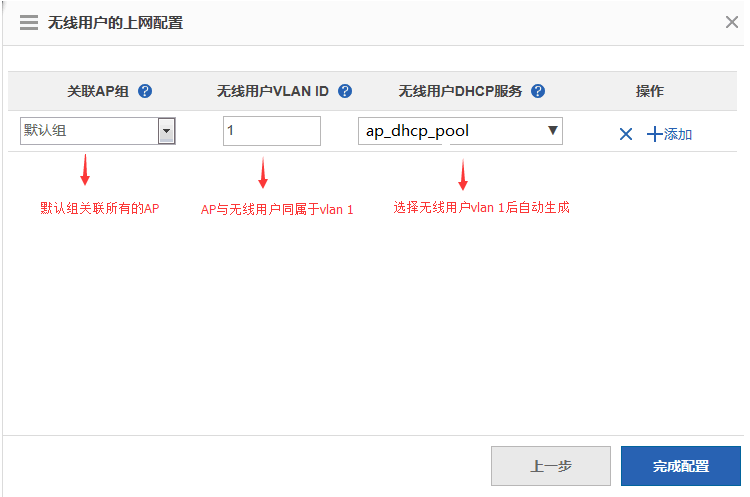

4）配置无线用户上网配置信息，如关联AP管理组、无线用户（STA）的VLAN
ID等信息（ap与无线用户同一个地址池）
完成无线上网用户信息配置后点击完成配置。
至此完成无线网络添加。如拓扑说明连接好网络拓扑，以及完成网关NBR配置，AP也正常接入上电，在AP和网关NBR版本配套的前提下，此时无线终端可以搜索到Eweb_CE301的无线信号，连接无线网络，输入密码123456789关联无线。
配置修改

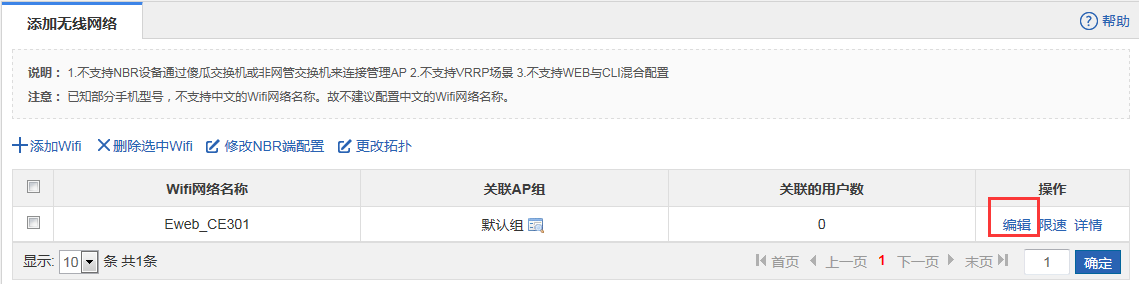

1、配置过程中如需修改均可点击上一步进行前面配置信息修改（如：无线名称、密码等），完成配置后也可选择编辑进行配置修改。

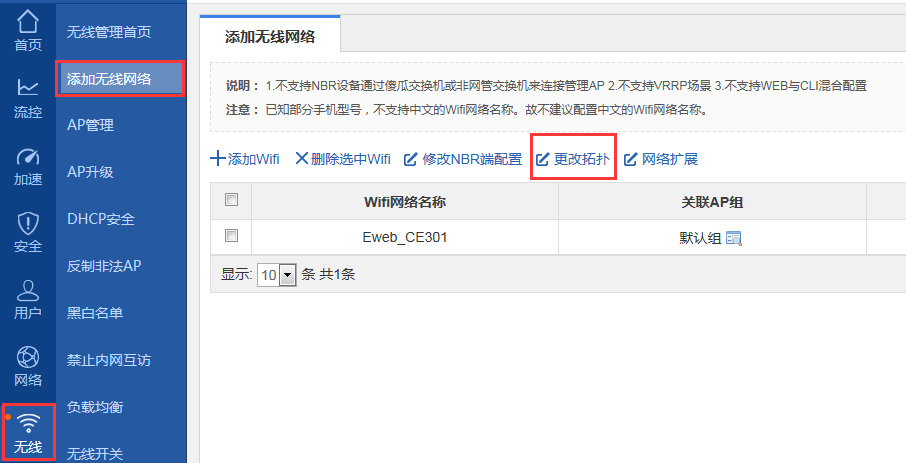

2、如果刚开始拓扑选择错了也可以通过修订【更改拓扑】来重新配置（此时会将之前配置的都清掉），如下图：

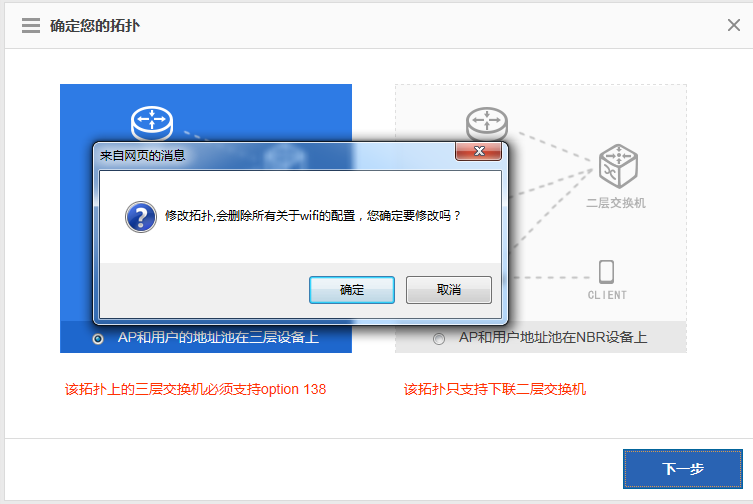

点击“更改拓扑”，如下图
四、验证效果

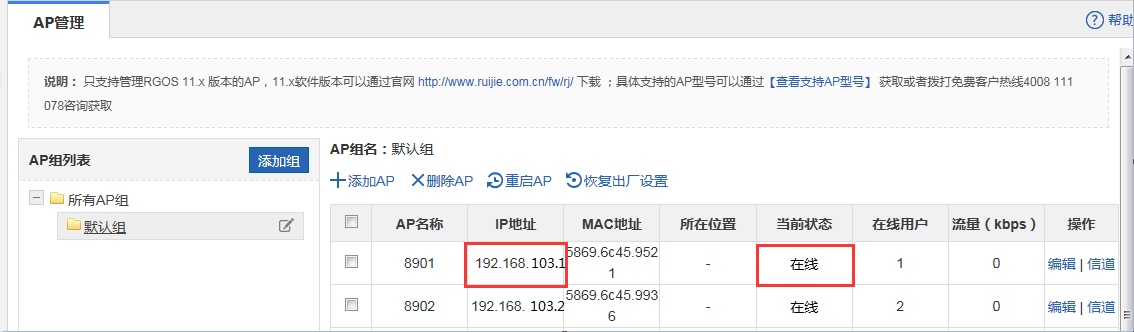

1、无线用户管理，进入【AC管理】---【AP管理】可以查看AP连接状态和无线用户（STA）在线用户数量
五、配置注意点
1、配置前确认好拓扑，选择对应的拓扑方式。
2、地址池的大小可以通过修改DHCP中的掩码实现，掩码位越小，下发的地址越多。
3、配置完成后若发现AP不上线，核对以下信息：
1）检查物理线路问题，是否接口全部up，线路是否接在配置口
2）检查AP是否正常供电
a、查看AP的亮灯情况是否正常，会不会有启动不稳定的现象
b、确认AP是(POE/POE+)供电，确认POE交换机是否支持
c、可将POE交换机管理模式改为节能模式：Ruijie(config)#
poe mode energy-saving测试
3）检查AP是否是瘦模式（fat：胖模式，fit：瘦模式）
4）确认AP与设备的版本是否支持，可以参见本文档【产品介绍】-【产品参数介绍】
5）主机接到傻瓜交换机上，查看是否可获取到地址。
a、若不能获取到，确认DHCP是否开启，是否配置了DHCP，主机直连设备LAN
0确认是否可以获取到地址。
b、若能获取到，确认是否获取到的地址正确，若不正确，检查DHCP配置，检查内网是否有别的DHCP服务器
6）检查是否内网有地址跟隧道地址冲突
