一、组网需求

1、NBR-E作为出口，通过一条静态IP地址上网，内网用户网关在NBR-E的内网口上。配置实现最基本的上网功能；

2、对内网用户的QQ聊天内容进行审计。


二、组网拓扑



三、配置要点

1.NBR-E开启QQ聊天审计；

2.电脑端安装相应插件；



四、配置步骤

1、NBR-E开启QQ聊天审计操作

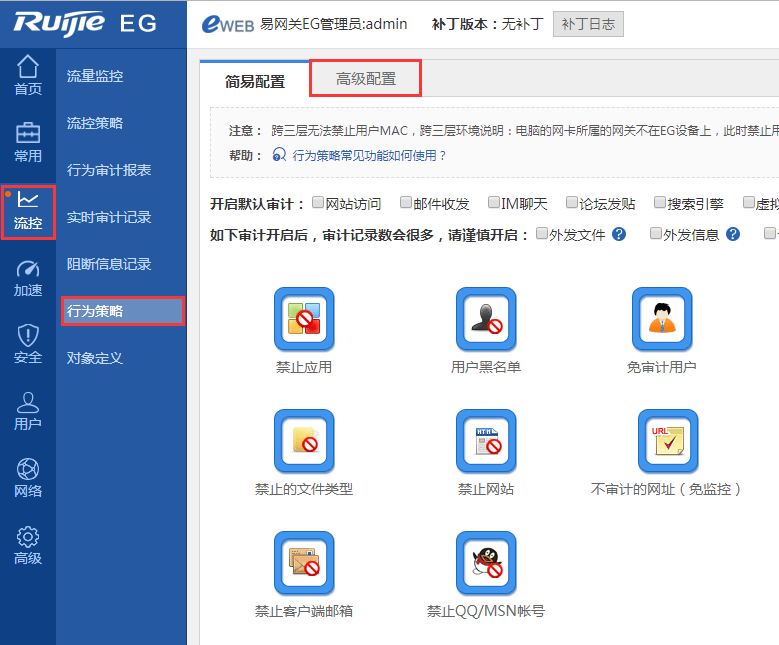

1）依次点击流控---行为策略---高级配置

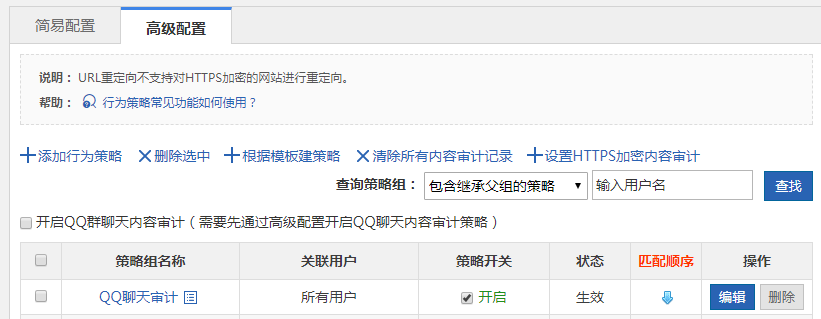

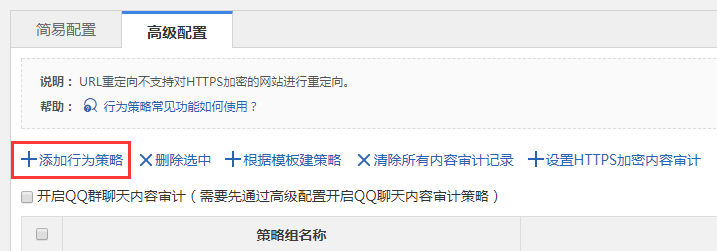

2）点击“添加行为策略”按钮

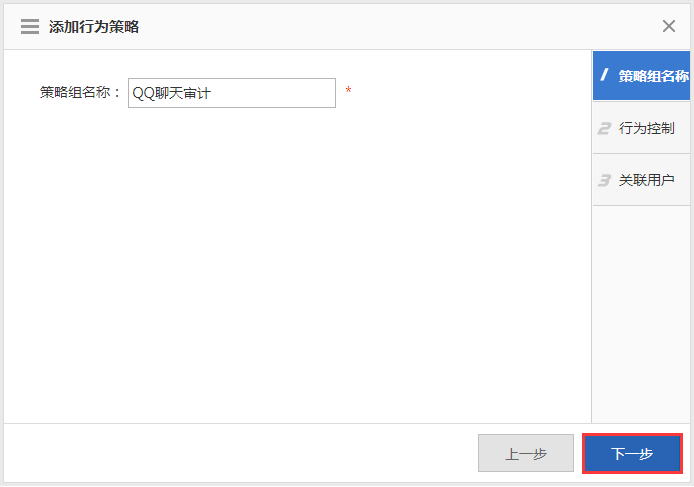

3）输入策略组名称，可自定义，然后点击下一步

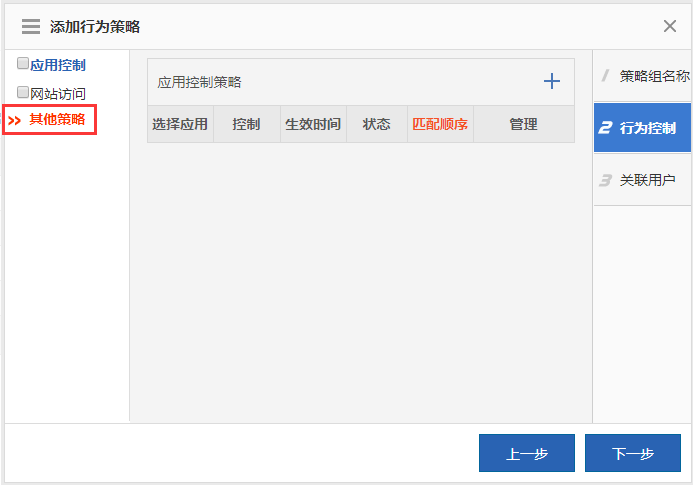

4）在左侧界面中，点击‘其他策略’

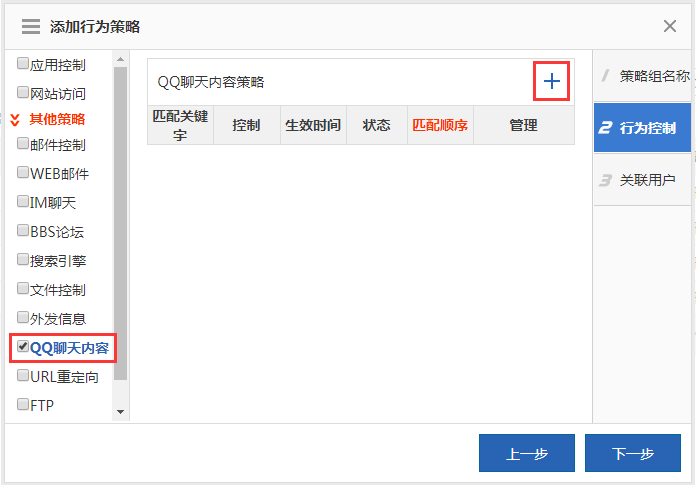

5）选择‘QQ聊天内容’，并点击‘+’按钮添加策略

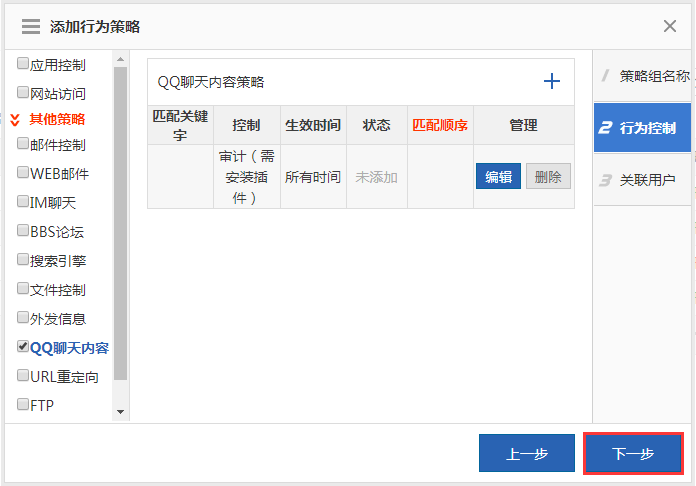

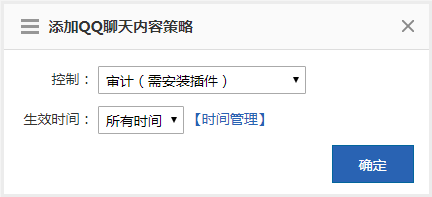

6）控制选项选择‘审计（需安装插件）’，选择生效时间后点击‘确认’按钮，然后点击‘下一步’按钮

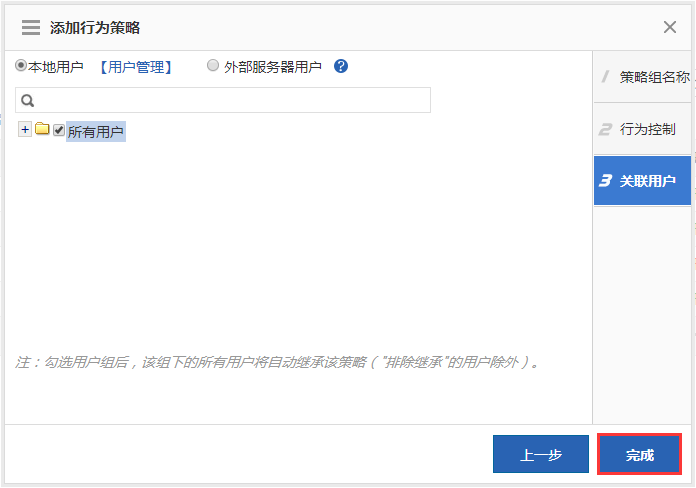

7）关联用户后点击‘完成’按钮


2、电脑端安装相应插件

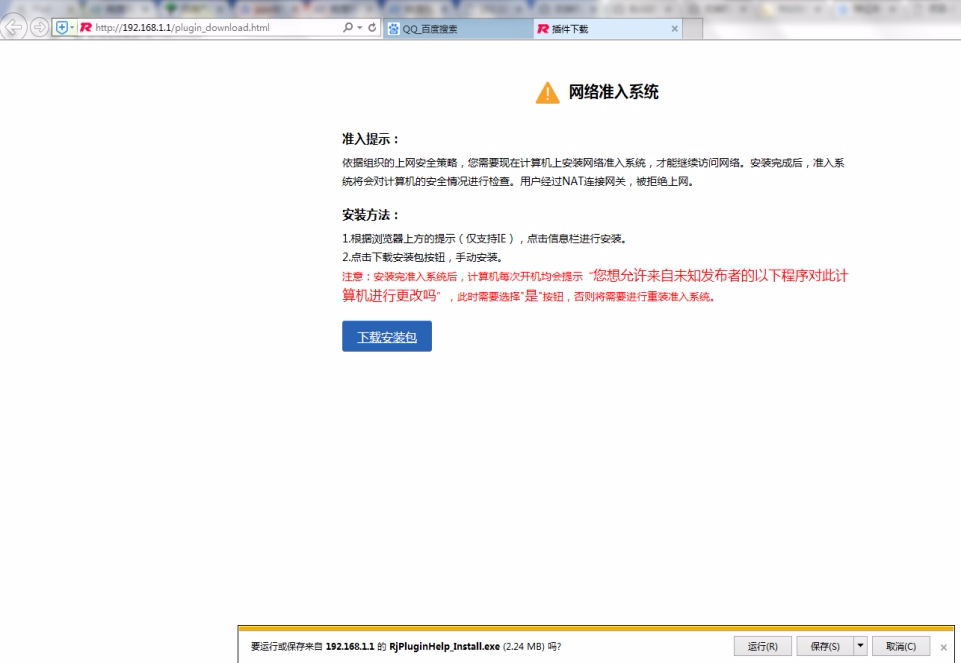

1）打开IE浏览器，然后访问任意非加密网页将跳转到插件下载界面。(在未安装插件的情况下，PC访问非加密的网页，前3分钟可正常访问，之前会跳转到插件下载界面)

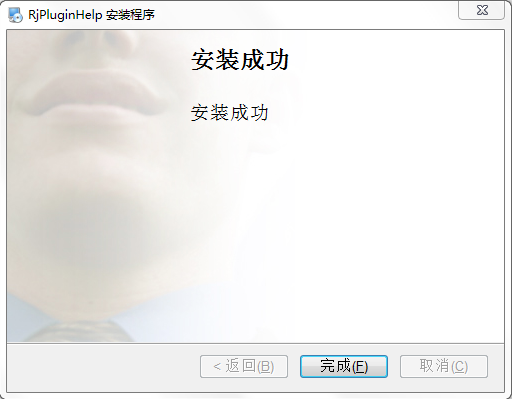

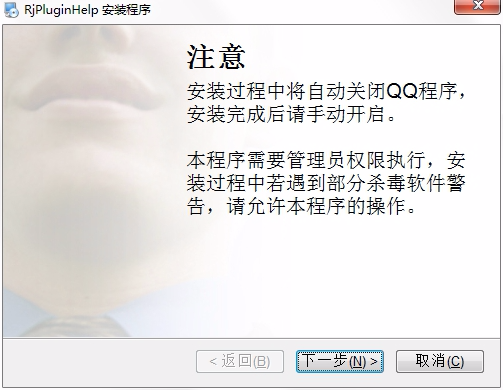

2）下载安装包后进行安装

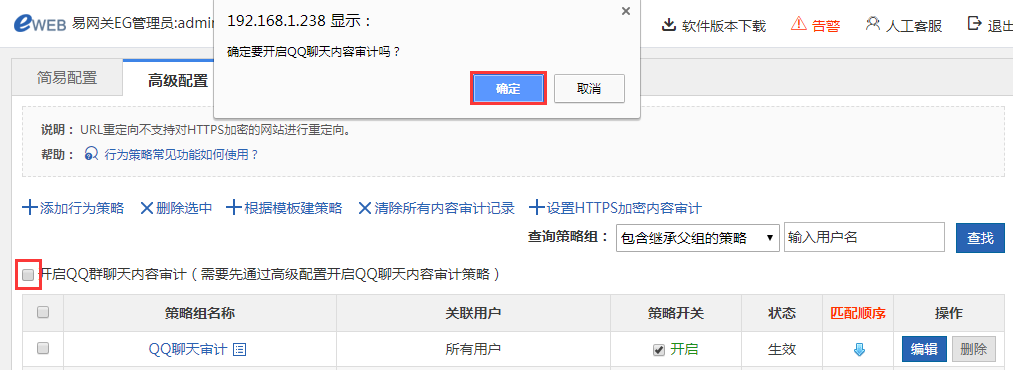

3）如还需开启QQ群聊天内容审计，点击开启QQ群聊天内容审计选项前方按钮，在弹出提示框中点击‘确定’按钮。

注：开启QQ群聊天内容审计，需要先通过高级配置开启QQ聊天内容审计策略。




五、配置验证

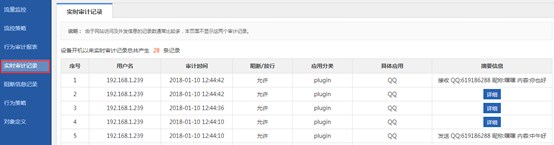

1、点击流控---实时审计记录，能查看实时的QQ聊天审计记录

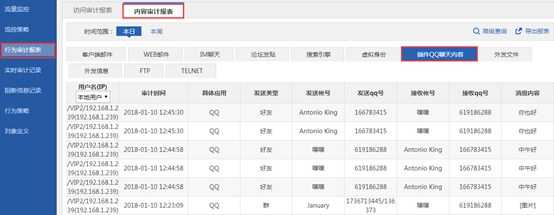

2、点击流控---行为审计报表---内容审计报表---插件QQ聊天内容，也能查看QQ聊天审计记录，并支持查询和导出报表



六、注意事项

1、11.1(6)B25及以上版本才开始支持https网站域名过滤和审计
2、QQ聊天内容审计目前仅支持QQ 8.0及以上版本，如果客户端QQ版本太老，则可能出现漏审或只能审计发送消息，无法审计到接收消息。
3、QQ聊天内容审计是通过安装准入插件到计算机来达成的，插件程序需要管理员权限运行，开机后插件将自动启动，此时将弹框询问用户是否允许RjPluginHelp.exe插件程序修改此计算机，应当选是，否则插件将不运行，如果该PC配置为需要审计QQ聊天内容，则该PC在进行网页浏览过程中将跳转到下载准入系统页面，需要重新下载安装插件才能上网。
4、可使用命令：show plugin-list ip A.B.C.D(电脑IP) 查看某台电脑是否已经安装插件。
5、QQ聊天内容审计要求内网用户PC（仅支持windows系统），且内网不能共享上网。
6、开启QQ聊天内容审计后，极少数情况下可能出现PC安装了插件却依旧无法上网。或关闭QQ聊天内容审计后，依旧会审计该用户的QQ聊天内容。一般情况下不会出现这种问题，万一出现，请按如下方式规避：将该问题用户的IP加入免审计用户中，待该用户访问过任意HTTP网页后，再将该用户从免审计用户中去除，问题即可消除。
