云办公融合版 3.0，支持以 RCD 云主机为核心的云办公部署方案， 也支持以RCM云主机为核心的云办公部署方案。
l RCD 云主机为核心的部署方案
RCD 云主机为核心的部署方案，完全延续了经典版的部署方案。即支持单 RCD6000-Main 云主机、双RCD6000-Main 云主机、以及 RCD6000-Main+RCD6000-Office 云主机的部署方案。该部署方案不支持外接存储设备。
相比于经典版，融合版的RCD云主机，不仅可以支持 VDI云桌面和瘦终端的管理，也支持胖终端的管理，实现胖瘦终端及云桌面的统一管理。
l RCM 云主机为核心的部署方案
RCM云主机为核心的部署方案，也基本延续了闪电版的部署方案。既支持单云主机部署模式，也支持双云主机主备部署模式，并可以连接外接存储设备。
RCM云主机只支持对胖终端的管理，不支持对瘦终端的管理。

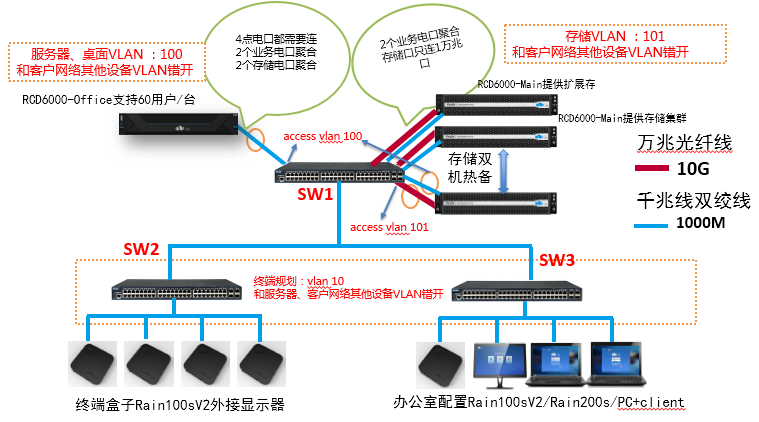

RCD服务器集群
组网连线：
1、集群中所有Main服务器使用两个千兆电口互联交换机。（Main接业务网，扩展MAIN存储和主备控MAIN连线是一样的）
2、集群中所有Main服务器使用一个（推荐2个，可冗余）万兆光口互联万兆交换机。（Main接存储网，扩展MAIN存储和主备控MAIN连线是一样的）
3、集群中Office服务器使用左边两个千兆电口互联交换机。（Office接业务网）
4、集群中Office服务器使用右边两个千兆电口互联交换机。（Office接存储网）
5、终端到交换机、终端汇聚交换机到服务器间链路必须为千兆以上链路。

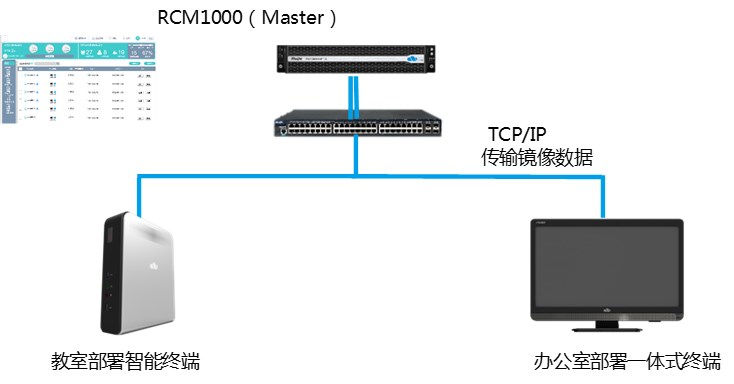

RCM服务器集群
RCM云主机集群网络规划简单，将云主机部署在数据中心机房，通过交换机下连各个智能终端。
IDV终端对网络依赖很小，对网络部署没有特殊要求，包括终端VLAN规划，均可以复用已有网络规划，即插即用，无需特殊改造。
只需要注意几点：
1、需保证每终端2个同网段的IP地址（也可以配置不同网段的地址，但是要求同一个VLAN下，交换机需要可以支持配置“Second IP”），与服务器网络千兆可达即可。
2、RCM服务器有4个千兆网口，任选一个服务器网口接入网络即可。
3、若RCM服务器采用多网口连线，必须在接入交换机上配置静态端口聚合（否则可能有丢包风险）。
注意：所有云主机使用静态IP地址，并且处于同一网段、同一VLAN中，为最佳实践。若有备课资源使用，需要保证云主机和HA冗余虚拟IP地址可以访问公网。
注意：当RCD集群中RCD云主机多于2台（不包含2台）时，必须使用万兆光纤以太网交换机连接RCD云主机的存储网络，并配置存储VLAN；仅1台MAIN云主机场景不接存储网；仅2台MAIN云主机且后续无扩容需求的场景可以采用直连存储口的方案，直连云主机间的存储网口即可。
注意：RCD集群只能包含RCD主机（且必须包含至少1台Main主机，Office主机无法单独使用），RCM集群只能包含RCM主机，RCM集群至多2台RCM服务器。
RCD云主机IP地址规划通用表格如下：
产品名称 | 服务器角色 | 数量（台） | IP地址/掩码/网关 | VLAN ID | DNS |
RG-RCD-6000-Main | 主控云主机 备控云主机 存储云主机 | N | 1）IP与云主机一对一配置，需要N个可用静态IP； 2）HA冗余虚拟IP地址1个可用静态IP； 因此，总共需要规划N+1个可用静态IP； 需要保证云主机IP可以上外网。 | 1）云主机IP归属的VLAN，1个。 2）集群中N>2或Y>0时，增加存储VLAN，1个，但是该VLAN无需配置VLAN网关。 | 云主机IP可访问的DNS地址 |
RG-RCD-6000-Office | 计算云主机 | Y | 1）IP与云主机一对一配置，需要Y个可用静态IP； |
RCM云主机IP地址规划通用表格如下：
产品名称 | 数量（台） | IP地址/掩码/网关 | VLAN ID | DNS |
RG-RCM-1000-Office | N | 1）IP与云主机一对一配置，需要1个可用静态IP； 2）HA冗余虚拟IP地址1个可用静态IP； 因此，总共需要规划N+1个可用静态IP； 需要保证云主机IP可以上外网。 | 1）云主机IP归属的VLAN，1个。 | 云主机IP可访问的DNS地址 |
注意：云终端IP必须能够访问云主机，也可以使用DHCP动态IP。
IP地址规划通用表格如下：
产品名称 | 数量（台） | IP地址/掩码/网关 | DNS |
RG-Rain-XXX云终端 | X | IP与云终端一对一配置，总共需要规划X个可用IP； | 云终端IP可访问的DNS地址 |
注意：云主机和云桌面可以是不同VLAN，如果是不同VLAN，需要保证云主机VLAN和任何一个桌面分组的VLAN不同，且和云主机相连交换机业务Trunk口上需要把Native VLAN配置为云主机的VLAN ID。
VDI云桌面IP地址规划通用表格如下：
云桌面分组 | 数量（个） | 云桌面虚机IP地址/掩码/网关 | VLAN ID | DNS |
用户组1 | Z | IP与云桌面虚机一对一配置，总共需要规划Z个可用静态IP； | 云桌面IP归属的VLAN | 云桌面IP可访问的DNS地址，若对接AD域，DNS必须能解析到域控服务器IP |
用户组2 | M | IP与云桌面虚机一对一配置，总共需要规划M个可用静态IP； | 云桌面IP归属的VLAN | 云桌面IP可访问的DNS地址，若对接AD域，DNS必须能解析到域控服务器IP |
用户组… … | …. | …. | …. | …. |
IDV云桌面（虚机）IP地址规划通用表格如下：
云桌面分组 | 数量（个） | 云桌面虚机IP地址/掩码/网关 | VLAN ID | DNS |
用户组1 | Z | IP与云桌面虚机一对一配置，总共需要规划Z个可用静态IP； 需要与云终端IP地址规划表网段相同。 | 云桌面IP归属的VLAN | 云桌面IP可访问的DNS地址 |
用户组2 | M | IP与云桌面虚机一对一配置，总共需要规划M个可用静态IP； 需要与云终端IP地址规划表网段相同。 | 云桌面IP归属的VLAN | 云桌面IP可访问的DNS地址 |
用户组… … | …. | …. | …. | …. |
注意：交换机所提供的冗余千兆交换端口与万兆光纤以太网端口，需满足锐捷云主机及云终端的网卡接口数量。
注意：以下规划使用到的业务网络、云终端网络VLAN与IP信息，必须提前在对应的交换机中配置且可用，若未配置在部署云办公环境过程中会出现同步故障。
RCD云主机集群端口规划通用表格如下：
网络用途 | VLAN
ID | 云主机网口 | 对应交换机接口配置 |
业务网络 | l 云主机IP规划配置表 l 云桌面IP规划配置表 | 所有RCD云主机的左边2个千兆业务接口； | 1）默认Access模式，若云主机与云桌面VLAN不通，则配置为Trunk模式，放通云主机与云桌面IP地址规划的VLAN，且云主机IP归属的VLAN配置为Native VLAN； 2）配置使用“手工模式”静态链路聚合； |
存储网络 | l RCD云主机IP规划配置表 | RCD
Main云主机万兆光纤以太网端口； RCD
Office云主机右边2个千兆电口； | 1）Access模式，无需配置VLAN网关； 2）配置使用“手工模式”静态链路聚合； |
云终端网络 | l 云终端IP规划配置表 l VDI云桌面IP规划配置表 | N/A | 1）Access模式，确保云终端到云主机的链路为千兆链路，并且网络可达； 2）交换机防火墙未禁止9109与5900-5960端口； |
RCM云主机集群端口规划通用表格如下：
网络用途 | VLAN
ID | 云主机网口 | 对应交换机接口配置 |
业务网络 | l RCM云主机IP规划配置表 | 任选2个云主机千兆接口； | 1）Access模式； 2）配置使用“手工模式”静态链路聚合； |
云终端网络 | l 云终端IP规划配置表 l IDV云桌面IP规划配置表 | N/A | 1）Access模式； 2）确保云终端到云主机的链路为千兆链路，并且网络可达。 |
胖终端有三种终端类型：
1、单用户终端：必须绑定一个用户，通过输入账号密码登录使用，主要是专人使用的场景。
单用户终端也允许非绑定用户登录，这种情况下，用户使用的是还原镜像，无数据盘（D盘）。
2、多用户终端：可以多人使用的终端，通过输入账号密码登录使用，所有用户登陆看到的是同一个界面。
3、公用终端：终端开机后，直接启动虚机，进入云桌面，用于公共场所，无需账号密码。
胖终端有两种云桌面模式：
1、个性模式：云桌面上安装的软件、系统盘上保存的数据和文件，均会被保留。使用上与普通PC相同。
2、还原模式：云桌面在下次开机时，C盘会恢复到初始状态。类似普通PC安装了还原卡。
注意：云办公3.0融合版，IDV终端桌面是重定向到D盘的，所以不会被还原。
桌面类型 | 终端类型 | 账号类型 | C盘 | D盘 | 云盘 | 关机保存差分文件 |
个性桌面 | 单用户终端 | 绑定账号 |
√ |
√ |
√ |
√ |
非绑定账号 |
√ |
√ | ||||
访客登陆 |
√ | |||||
脱网登陆（绑定账号） |
√ |
√ |
√ | |||
脱网登陆（以前登陆过的非绑定账号） |
√ | |||||
| 账号登陆 |
√ |
√ |
√ |
√ | |
访客登陆 |
√ | |||||
脱网登陆（以前登陆过的账号） |
√ |
√ |
√ | |||
| 终端开机 |
√ |
√ |
√ | ||
脱网模式终端开机 |
√ |
√ |
√ | |||
还原桌面 | 单用户终端 | 绑定账号 |
√ |
√ |
√ | |
非绑定账号 |
√ |
√ | ||||
访客登陆 |
√ | |||||
脱网登陆（绑定账号） |
√ |
√ | ||||
脱网登陆（以前登陆过的非绑定账号） |
√ | |||||
多用户终端 | 账号登陆 |
√ |
√ |
√ | ||
访客登陆 |
√ | |||||
脱网登陆（以前登陆过的账号） |
√ |
√ | ||||
公用终端 | 终端开机 |
√ |
√ | |||
脱网模式终端开机 |
√ |
√ |
3、部署流程
步骤一、云主机新部署初始化向导配置。登录云主机web界面对RCM或RCD云主机向导配置。
步骤二、镜像制作及软件安装。上传镜像ISO文件制作镜像系统，并安装guest-tool和sunny客户端（选配）组件。
步骤三、IDV镜像驱动安装（仅IDV镜像需要安装驱动）。
步骤四、新建用户组及用户。根据用户需求新建用户组以及批量新建导入用户信息。
步骤五、云终端配置及镜像下载。对云终端批量配置上线，IDV终端下载镜像。
步骤六、软件授权。如果使用sunny软件，则需要对云主机导入sunny授权。
步骤七、halo体检。使用halo工具对云办公进行体检，优化配置。
