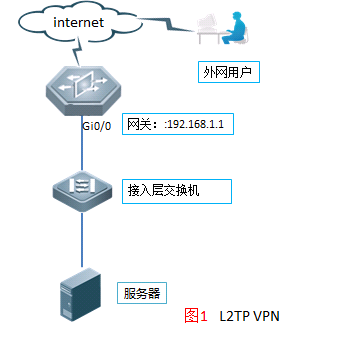

一、组网需求

某公司员工出差时需要访问公司内部的某一服务器下载资料，要求客户端使用l2tp VPN访问公司的服务器。

注意：XP系统和win7系统对L2TP vpn的功能支持情况不同：xp系统如果要使用L2tp vpn ,需要修改服务注册表项，win7系统默认支持l2tp ，不需要修改注册表项；两种不同的PC客户端的VPN拨号连接的设置方法在本案例的效果验证里会详细说明。

二、配置步骤

1、开始VPN配置

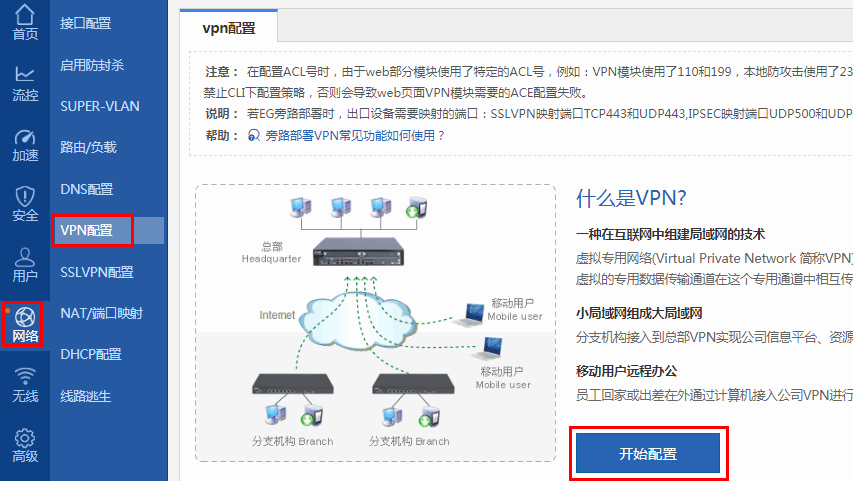

1）点击“VPN配置”---“开始VPN配置”。

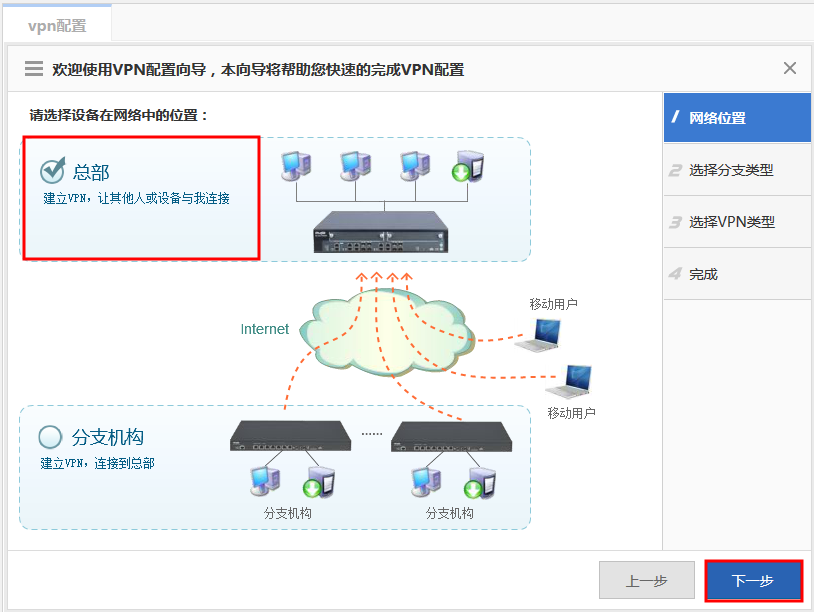

2）点击开始配置，选择“总部”

3）点击下一步

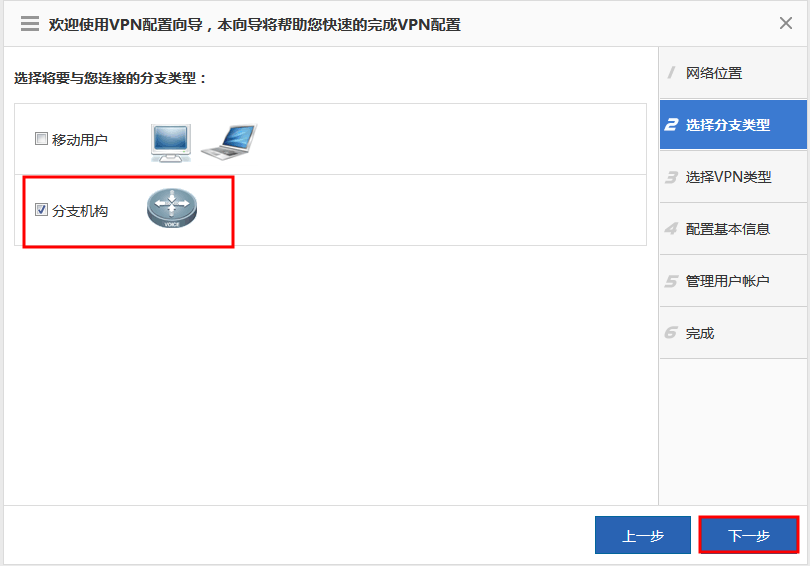

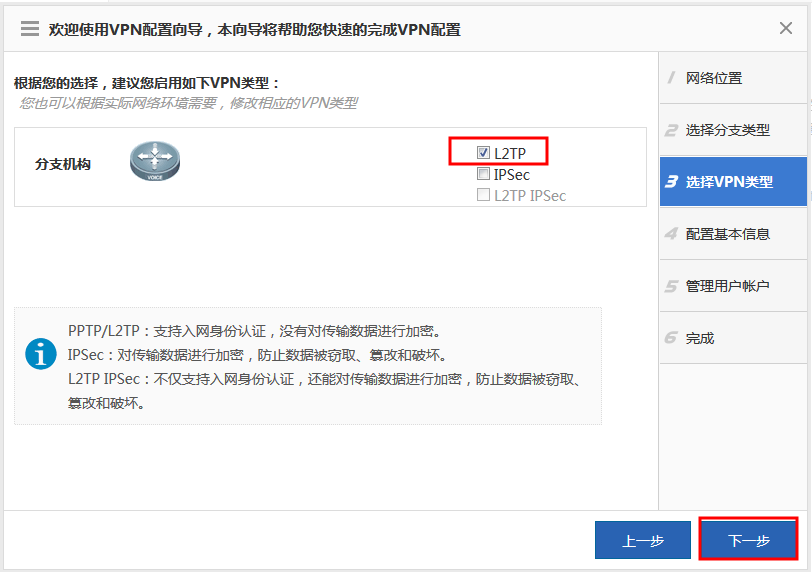

4）选择分支机构，继续点击下一步，选择vpn类型为L2TP

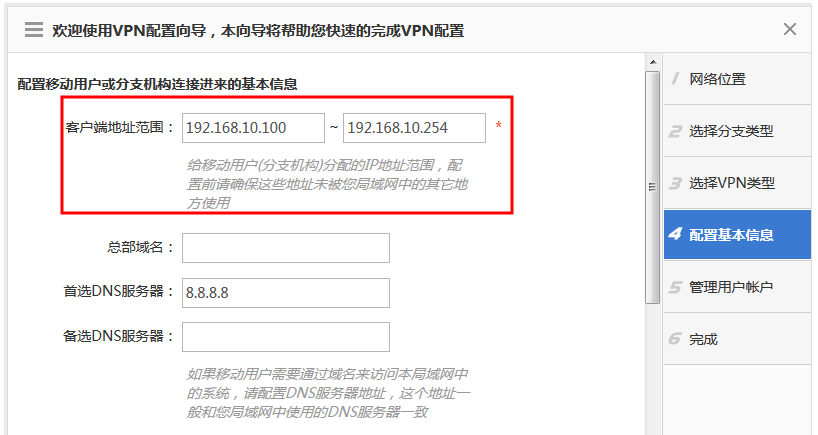

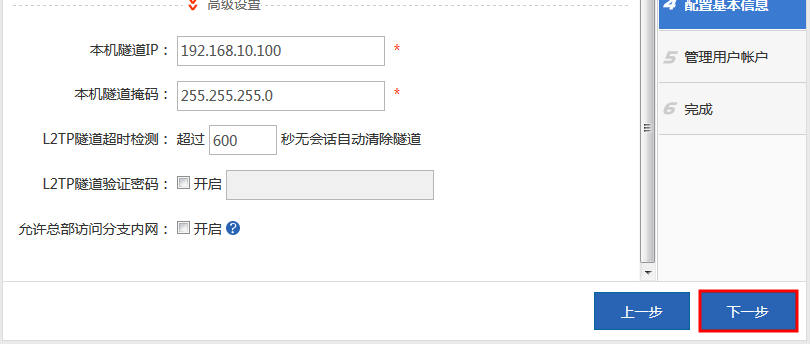

5）点击下一步，配置VPN服务器隧道ip和地址池ip

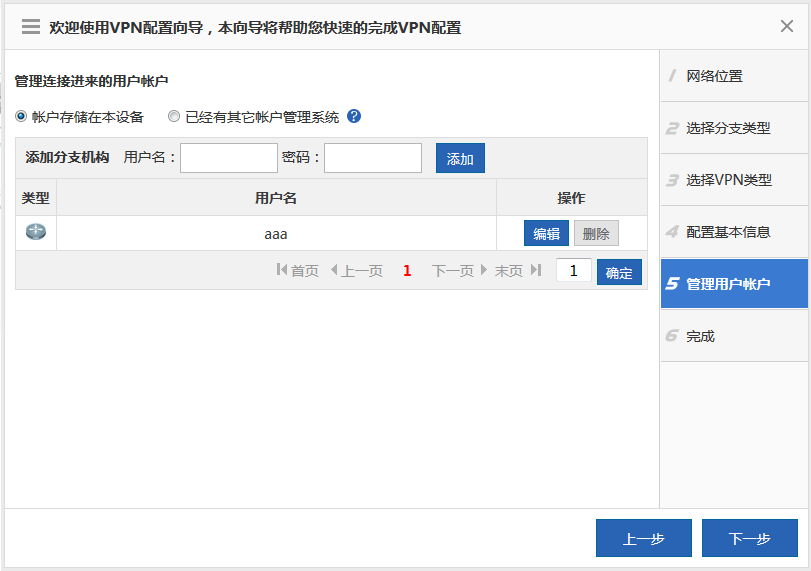

6）继续点击下一步：添加vpn拨入的用户名和密码。

注意：VPN服务器隧道IP与地址池ip必须是同个网段的，客户端PC的IP不能与这VPN服务器隧道IP同个网段

7）点击下一步配置完成。

客户端设置

注意：对于XP系统，要修改注册与L2TP相关的注册表项，并重启电脑才能正常使用，修改的方式如下：

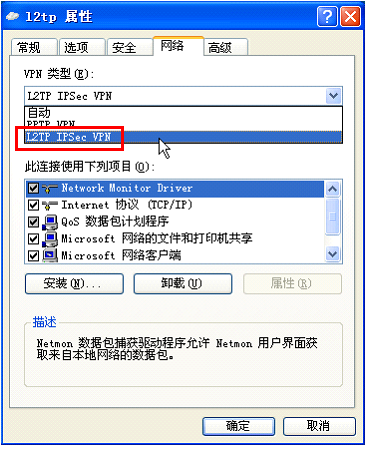

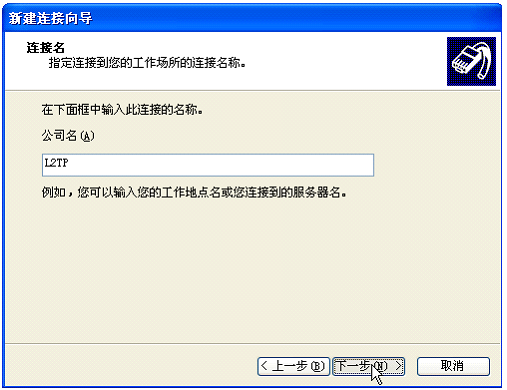

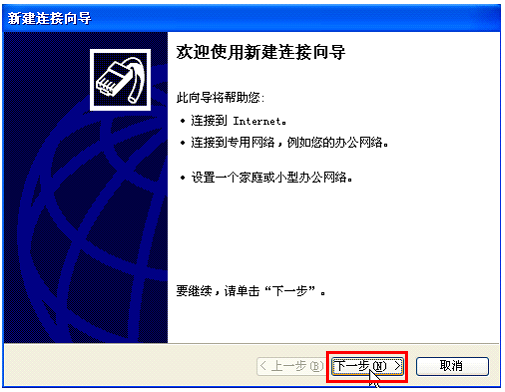

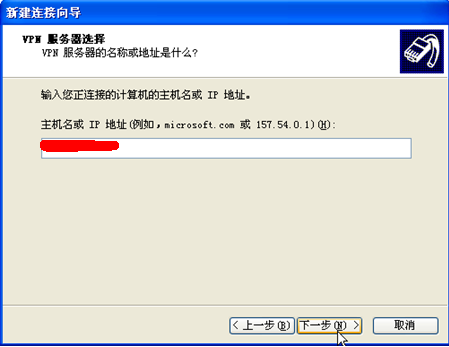

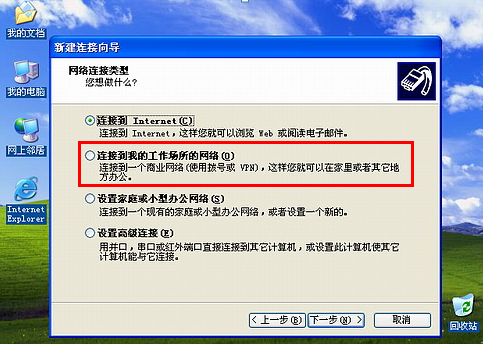

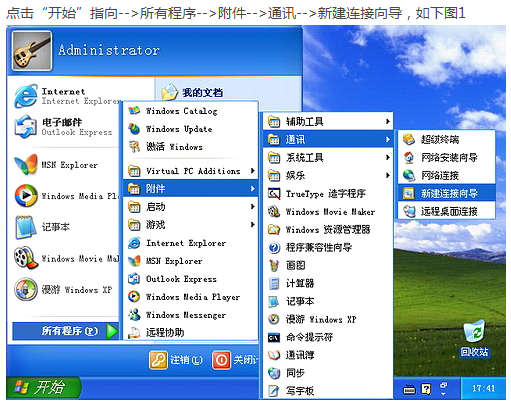

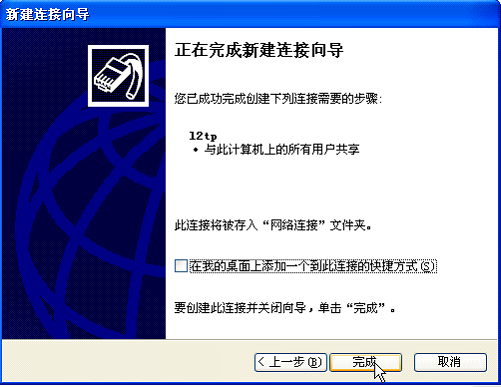

1、windows xp系统的设置方式

Windows上L2TP是与IPSec/IKE绑定使用的，而大多数的L2TP设备没有将L2TP与IPSec/IKE绑定。可以通过修改Windows的注册表来解除此限制：

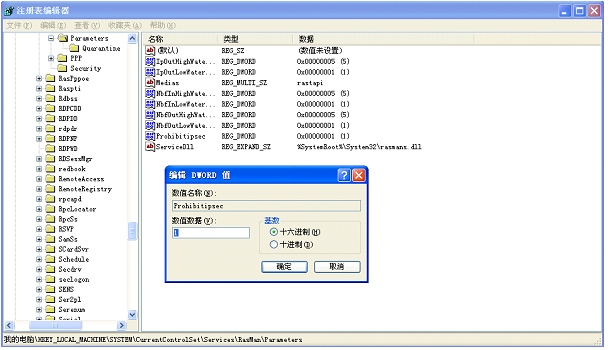

1）首先点击”开始”，然后选中”运行”，接着键入”regedit”进入注册表编辑器找到这个目录”HKEY_LOCAL_MACHINE/SYSTEM/CurrentControlSet/Services/RasMan/Parameters”然后在这个目录下Windows 2000创建一个名称为” Prohibitipsec”的双字节值并设其值为1，在WindowsXP中，创建的项目为 DWORD类型的，按F5刷新注册表，最后重启你的Windows。下图为xp的注册表操作过程：

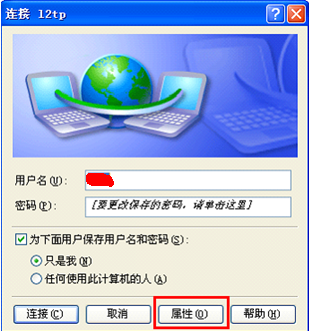

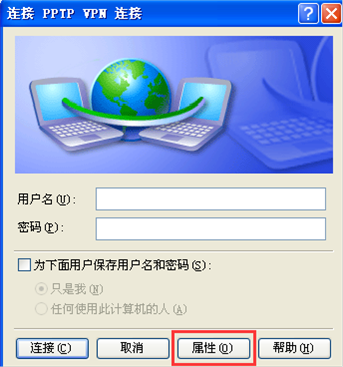

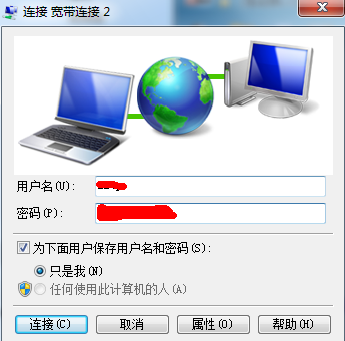

最后输入用户名密码：

Windows7的系统电脑无需修改注册表：

1、建立VPN连接

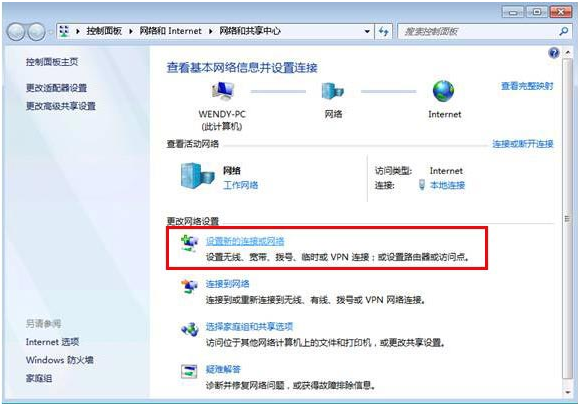

1）右键桌面"网络"-"属性"

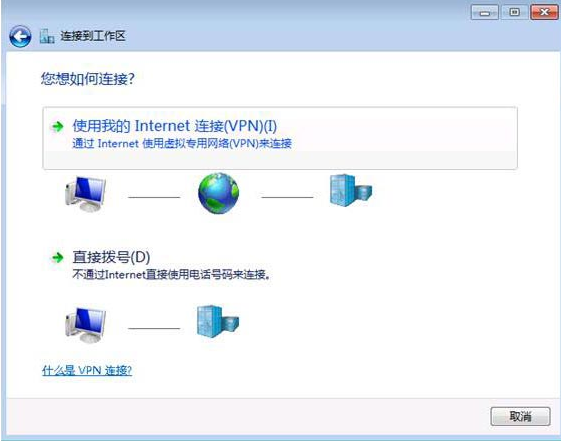

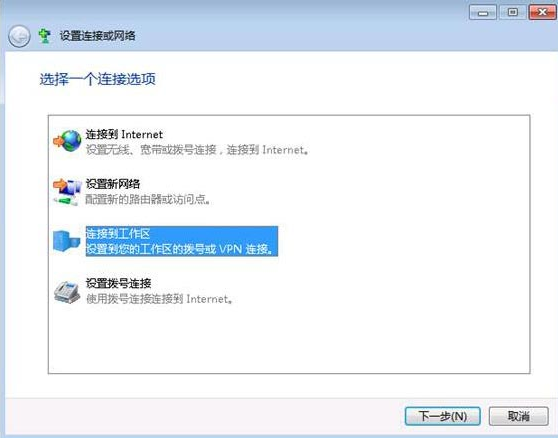

2）连接到工作区

3）使用我的Internet 连接(VPN)

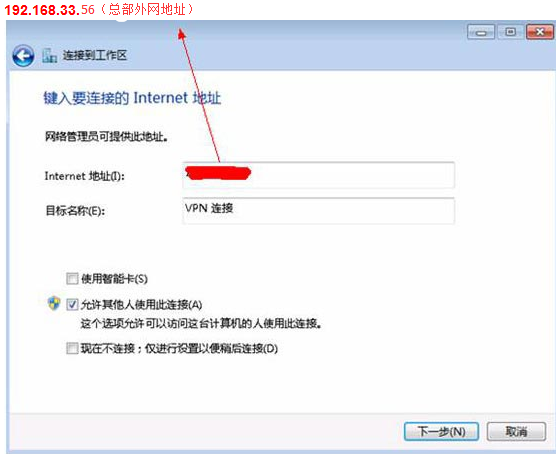

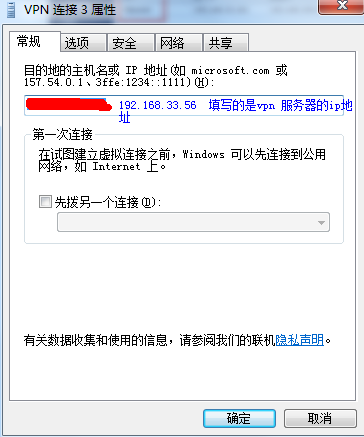

4）可以根据实际的链路选择VPN地址：

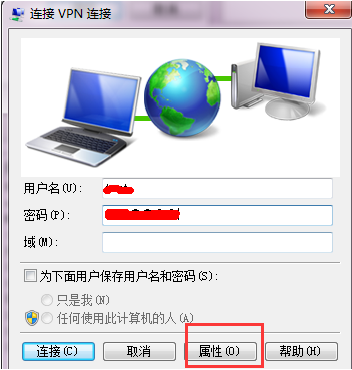

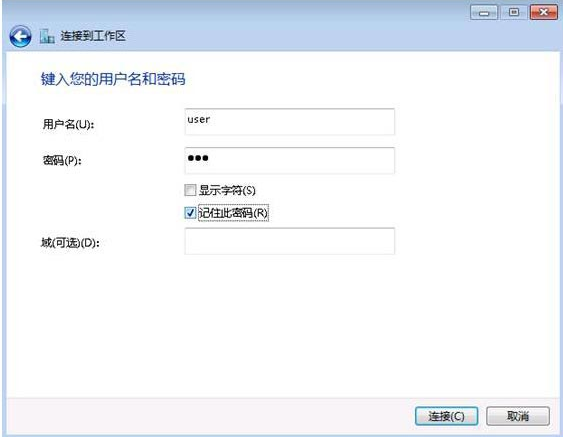

5）输入用户名和密码：

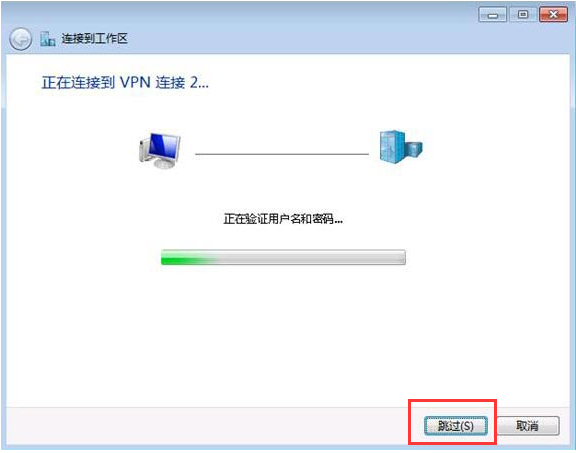

6）验证用户名和密码（可直接跳过）：

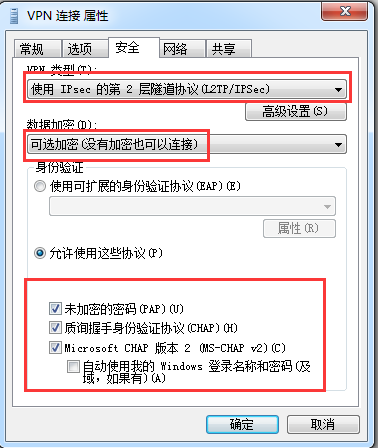

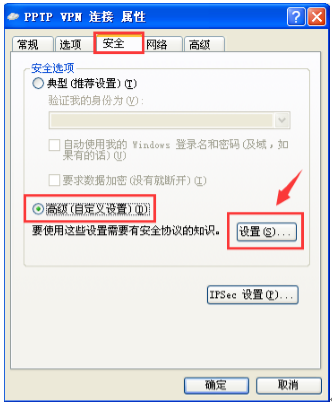

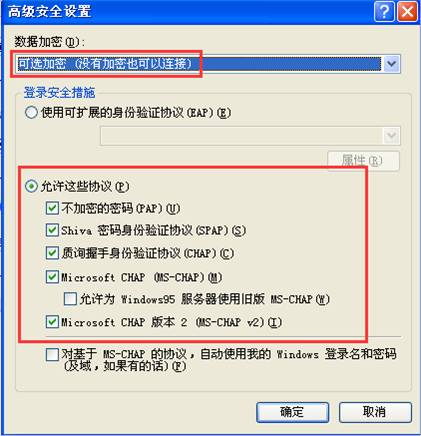

2、安全设置

四、配置测试

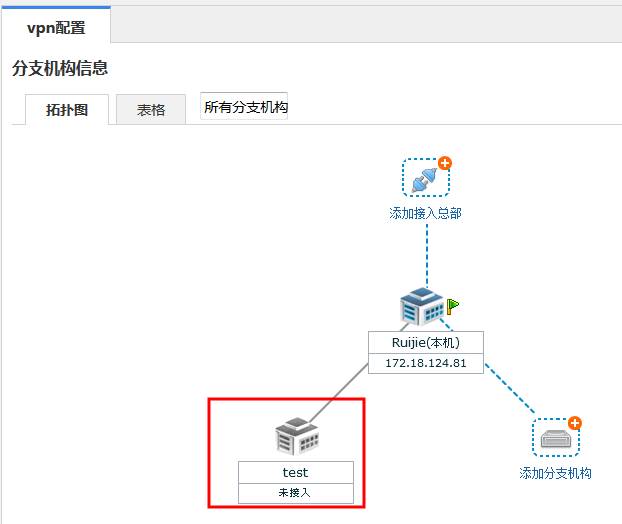

查看vpn拓扑，是否用用户拨入。

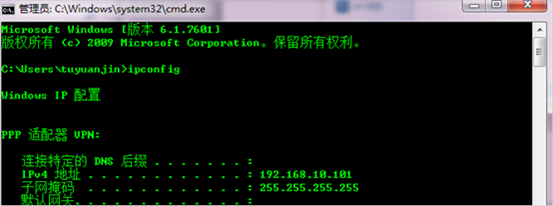

查看pc拨入成功后获取的虚拟地址

在pc上添加去往服务器网段的路由（192.168.10.101是pc获取的虚拟地址）

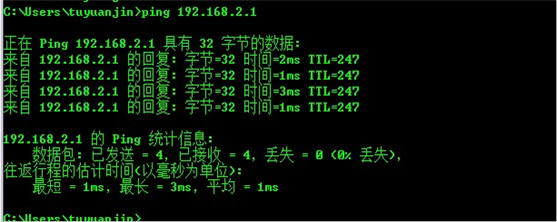

注意：若可以ping通但无法访问，请注意被访问的PC上是否有开防火墙，若有打开防火墙，将其关闭再测试。

五、配置注意点

1、启用并配置vpn服务器端。

2、配置vpn账号。

3、VPN网络位置要选择为总部，分支类型必须选择分支机构。

4、VPN服务器隧道IP与地址池ip必须是同个网段的，客户端PC的IP不能与这VPN服务器隧道IP同个网段。

5、若可以拨通但是无发ping通服务器地址，需要在pc上添加去往服务器网段的路由。

6、若可以ping通但无法访问，请注意被访问的PC上是否有开防火墙，若有打开防火墙，将其关闭再测试。

7、配置vpn后设备会自动下发aaa配置 （登录设备的时候会提示输入用户名和密码，所以要重新配置telnet的密码）。
