01 初次上网配置

一、组网需求

设备新上点，实现内网用户最基本的上网功能。

二、组网拓扑

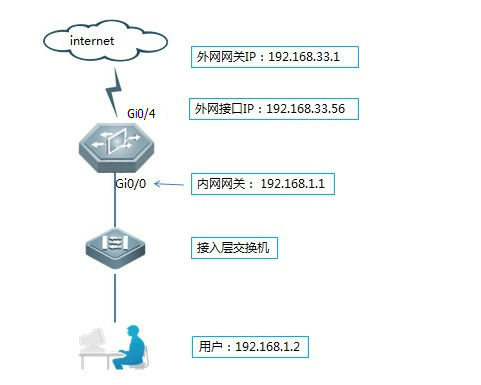

拓扑说明：设备作为网络出口，通过一条10M光纤（地址为静态IP，上下行对等）上网，内网用户网关在设备的内网口上。

外网： IP地址：192.168.33.56 掩码：255.255.255.0 外网网关：192.168.33.1

内网： IP地址：192.168.1.1 掩码：255.255.255.0

注意：以上IP地址是模拟环境的IP,不是运营商提供的IP。

三、配置步骤

1、用网线连接设备的Gi 0/0（NBR系列为LAN0/MGMT）；

2、配置主机的ip地址为192.168.1.2，子网掩码为255.255.255.0，网关地址是192.168.1.1；

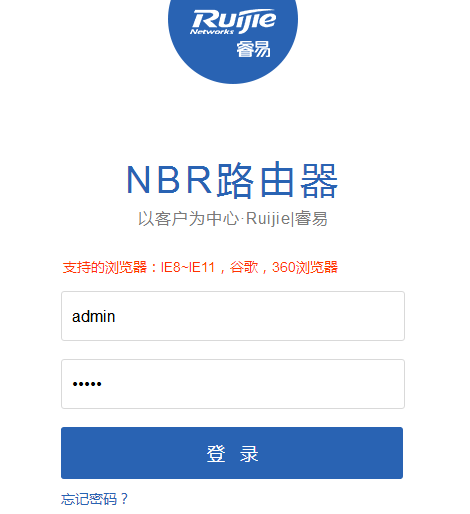

3、在下面的主机的浏览器上输入设备内网口IP地址（默认为：192.168.1.1 默认用户名/密码：admin/admin），登录到路由器配置界面；

4、快速配置：（若设备初次配置，会自动弹出快速配置，若非首次登陆，可点击界面右上角【快速配置】进行设置）

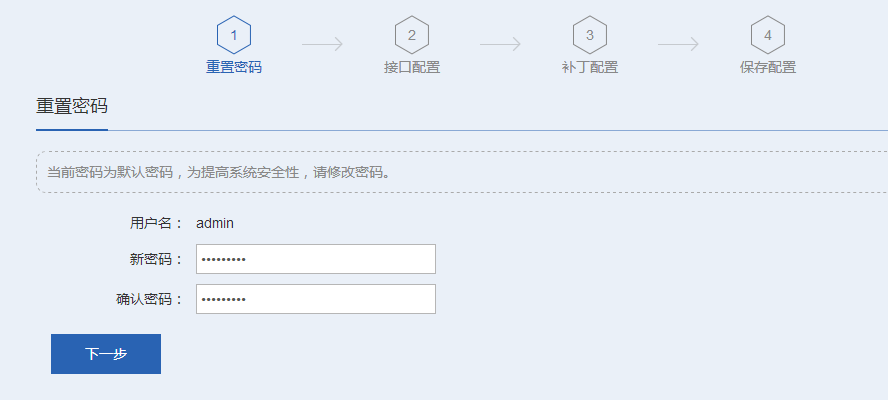

1）首次登陆设备，为了保证设备安全性，需要修改密码；

2）配置内网口的ip地址，内网口地址为：192.168.1.1 子网掩码：255.255.255.0；

3）配置外网口的ip地址：

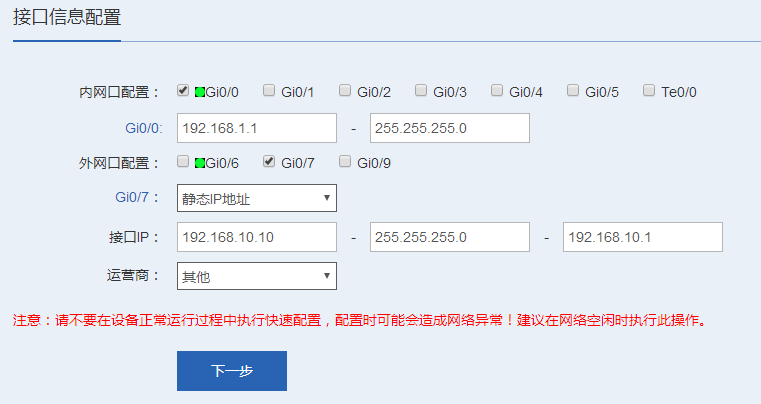

a、若外网为静态IP，参考以下配置：

外网口ip：192.168.10.10 子网掩码：255.255.255.0 外网网关地址：192.168.10.1

此处的外网IP地址为192.168.33.56，该IP是测试模拟IP地址，不是运营商地址。

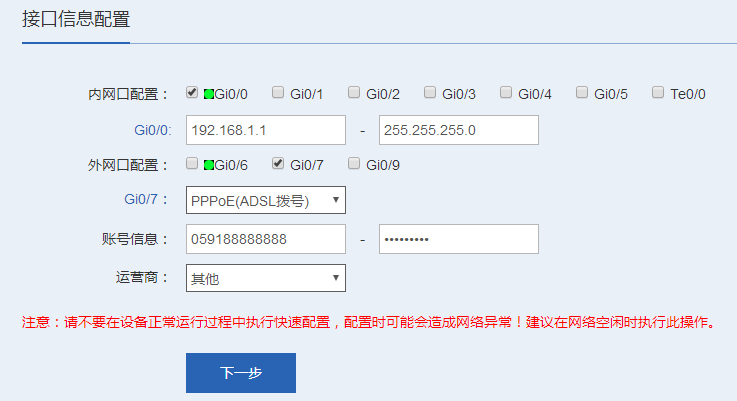

b、若外网为拨号线路，参考以下配置：

在“账号信息”处填写运营商提供的拨号线路账号信息

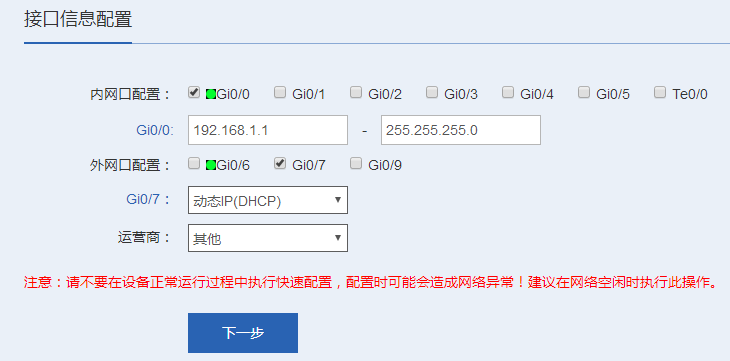

c、若外网为DHCP线路，参考以下配置：

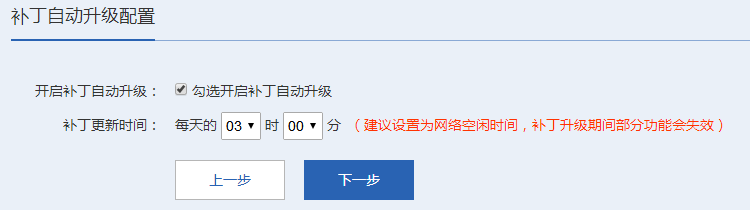

4）补丁自动升级配置，默认为开启状态，用于更新市场存在的BUG类问题，并不影响正常网络使用，建议开启。

四、配置注意点

1、确认好运营商提供的IP地址或者账户密码等外网信息，保证外网线路正常使用，可将电脑直连外网测试外网的连通性。

2、NBR系列所有产品出厂默认均是最后两个为WAN口，其它为LAN口（必要时可转换为外网口），默认设备的接口属性如下：

3、检查主机是否配置了DNS，DNS由本地运营商提供，若没有配置，会导致打不开网页（如果暂时无法确认DNS，可以先填写公用的地址：114.114.114.114）。

4、设备默认没有开启DHCP，若要实现主机自动获取地址，可在【常用功能配置】-【DHCP配置】中开启。

5、内网是私网地址，一定要开启“NAT配置”和“路由功能”才能实现上网。DNS是实现系统文件更新检测的必要参数，所以也要配置。

6、如需在快速配置中同时配置多条线路，接口的运营商一定要选择正确，才能保证访问电信的资源走电信，联通的资源走联通，并且要将外网接口的源进源出开启，可在【网络】-【接口配置】-【外网口配置】-【网络运营商】中开启。
