一、组网需求

NBR-E与WMC/MCP联动完成微信连WIFI认证方式

注：关联的公众号及广告修订只需要在WMC/MCP上进行。如果修改SSID则设备上也需要进行相应的修订，目前只支持单个SSID进行微信连WIFI

二、组网拓扑

三、配置要点

1、在nbr设备上快速配置与wmc的联动（微信连WIFI方式)

2、在wmc上配置微信连WIFI功能

NBR-E类型设备支持，请上RTR或者联系400获取。

注意：微信连WIFI场景只支持二层网络，因此实际部署时必须保证为二层拓扑。

微信连WIFI 3.X协议云端的配置方式见附件！设备端按如下方式即可。

四、配置步骤

NBR设备的配置

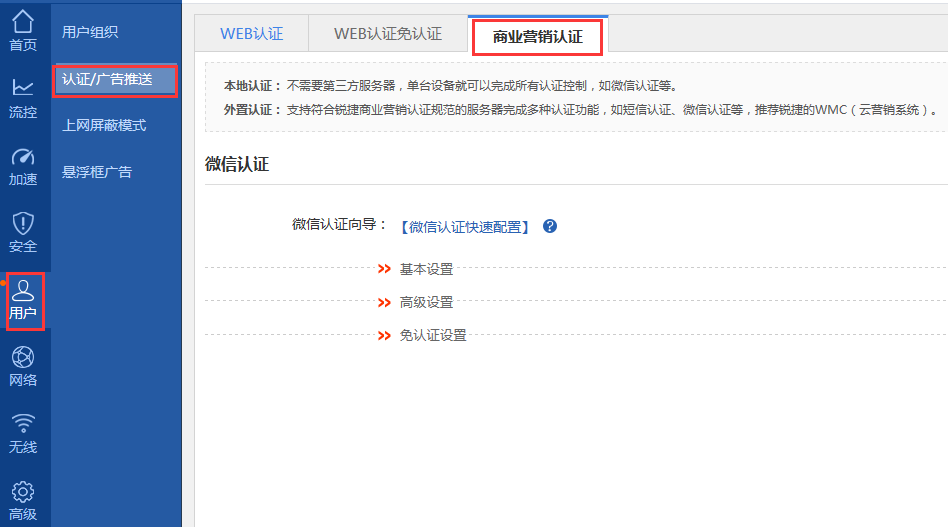

1、 登录设备web管理页面后，进入用户管理--->认证/广告推送--->商业营销认证配置页面

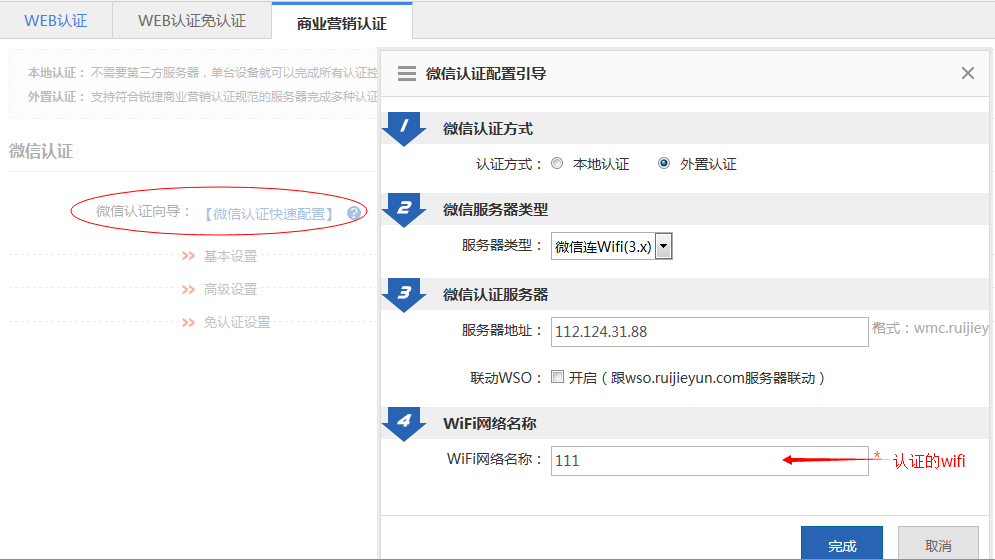

2、通过微信认证快速配置向导

认证方式：选择为外置认证；

服务器类型：推荐服务器类型选择Wifidog

服务器地址：如使用WMC公有云方式，服务器地址填入112.124.31.88；若使用mcp私有云，则填入对应的mcp地址；

注意先配置设备DNS地址。

3、可通过基本配置对设置参数进行调整（默认情况下不需要修改）

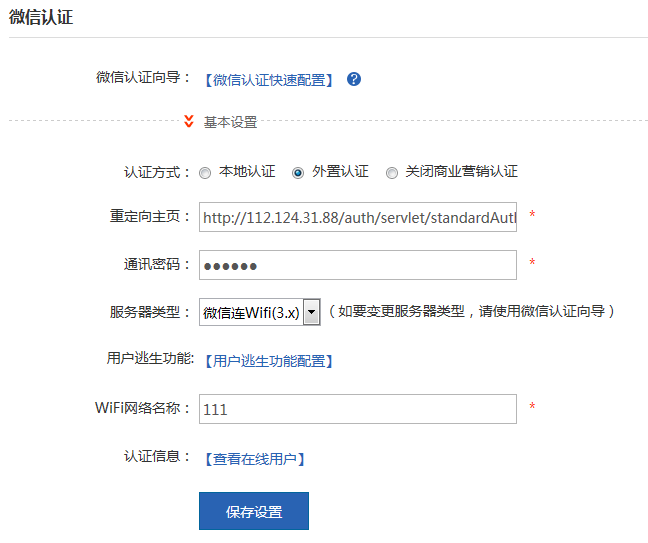

选择WIFIDOG方案时的基本配置页面：

在此页面中，在基本配置页面中，可对配置参数进行调整，具体如下：

重定向主页： http://wmc.ruijieyun.com/auth/servlet/standardAuthServlet/portal

快速配置后，设备将根据选择的通信协议自动生成，通常不需要对该字段进行修订；

通讯密码：通常使用默认值: ruijie （不可修改）

服务器类型：Wifidog

用户逃生功能：在服务器异常时，设备可主动关闭认证功能，所有用户可直接上网。服务器恢复后，认证功能可自动开启。

认证信息：可以查看已在线用户信息情况并将以认证用户剔除下线。

微信关注功能：勾选该功能后，可直接放行微信，在WMC上开启微信链接认证或者微信关注认证时必须勾选该项(快速配置默认开启)，如不使用微信认证，可以根据需要去掉该选项；

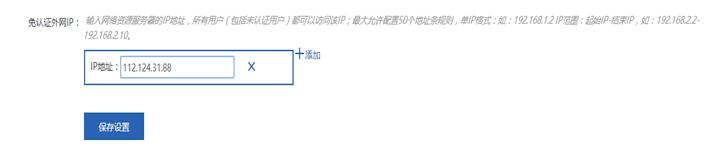

Ø 注： 通过快速配置后，建议将服务器的IP地址同时填写到免认证外网IP地址中。如配置的是域名，可通过PING方式获取IP地址。

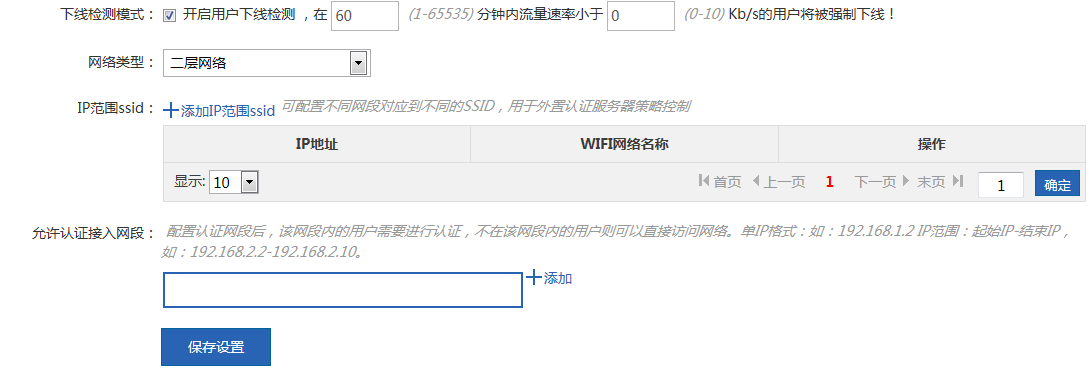

4、在高级配置进一步配置：

网络类型：默认为二层网络，请根据网络拓扑进行选择。如要变更网络类型配置，则在所有配置变更完成后需要关闭认证再重新开启（所有用户节点将被删除，即在线用户会强制下线）；

mac-by-pass : 该功能开启后，终端在第一次连入网络时，由NBR-E设备向服务器通告终端接入。由服务器控制用户是否可直接上线。

下线检测：终端在一定时间内的流量小于设定值时将被设备下线。注意DHCP的租期需要是该监测时间的两倍以上；

IP段SSID：可以设置不同网段的SSID，WMC/MCP上可以设置不同SSID调度不同的微信连WiFi规则。未设置IP段SSID时，将默认使用基本设置中配置的SSID值。

允许认证接入网段： 配置后，只有该网段内的用户会进行商业营销认证，其他网段直接放行。

源IP地址： 在IPSEC VPN场景下使用， 指定与总部服务器通讯的私网地址。

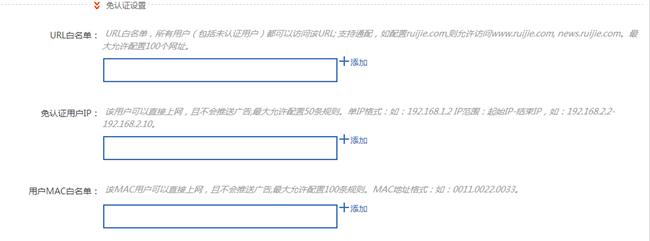

URL白名单： 配置在该名单的域名将直接放行。建议这里这配置域名部分，如是IP字段，则配置到免认证外网IP中。

免认证用户IP: 该IP可直接上网不需要认证。

用户MAC白名单：该MAC可直接上网不需要认证。

用户MAC黑名单： 该MAC禁止上网。

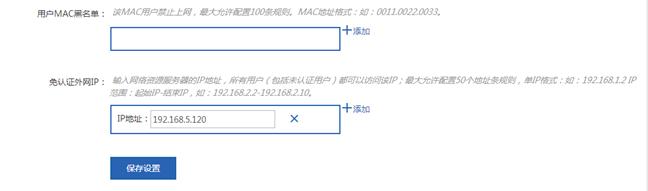

免认证外网IP： 未认证用户可直接访问该IP地址。

WMC/MCP服务端的配置

一 、实施前准备：

1、微信连wifi WMC端配置必须使用谷歌浏览器（其他浏览器不保证兼容，有可能配置后无法生效）

2、如果没有WMC帐号，请先申请WMC 帐号，一般申请后1到2个工作日通过申请，如情况紧急可以致电400申请快速通过，申请网址为112.124.31.88

3、各个设备与WMC联动都必须使用特定版本，如NBR-E为B3版本，配置设备端时先确认版本已经是相应版本。

二、WMC基本配置

1、登入WMC后，首先配置广告管理 （请使用112.124.31.88登入，不要用域名登入）

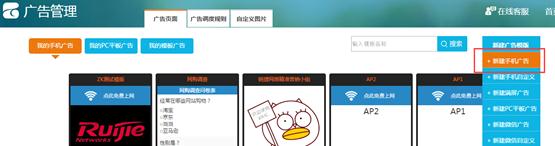

2、点击进入配置广告界面，新建手机广告

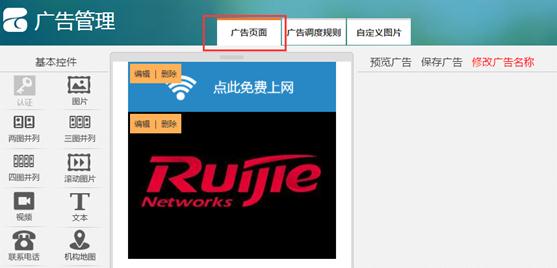

进入广告页面：

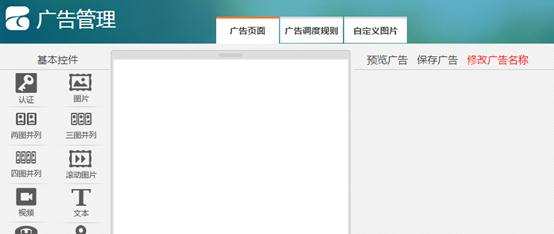

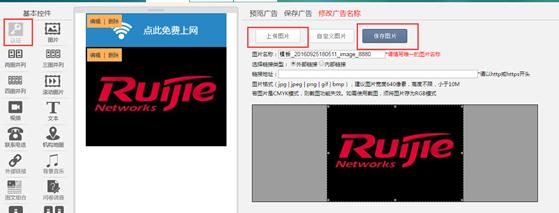

添加认证控件（必选）和广告图片：

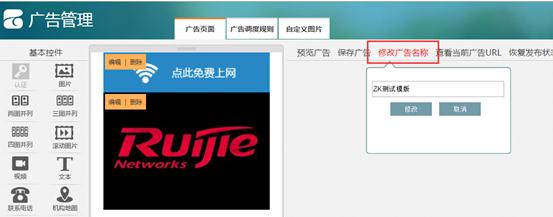

修改广告名称：

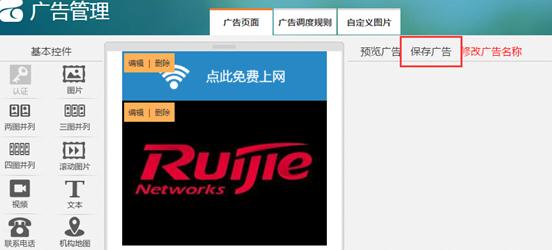

然后点击保存：

再次点击广告页面，返回上一级：

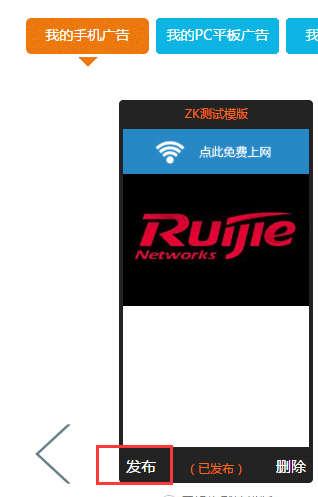

找到刚才创建的广告，点击发布（每次修改过广告图片后都需要重新发布）：

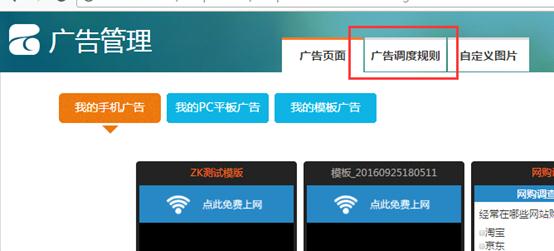

新增广告调度规则：

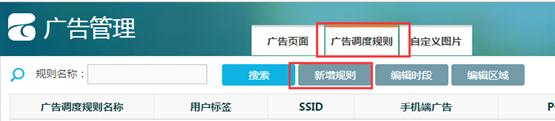

点击新增：

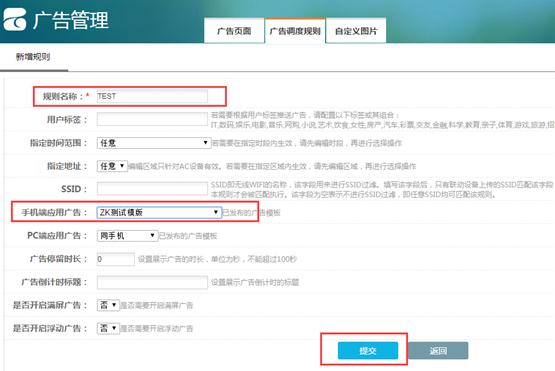

设置规则名称和调用手机广告（刚才编辑发布的广告），其他设置选择默认，然后点击提交：

然后点击首页返回主页：

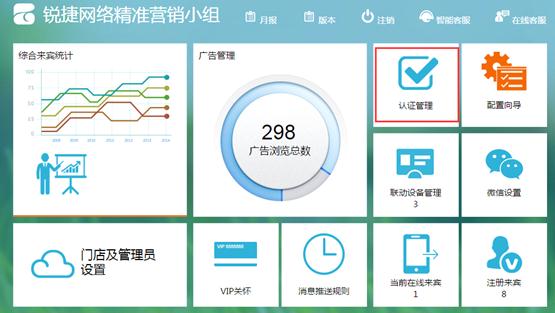

3、设置认证模版

新增认证模版：

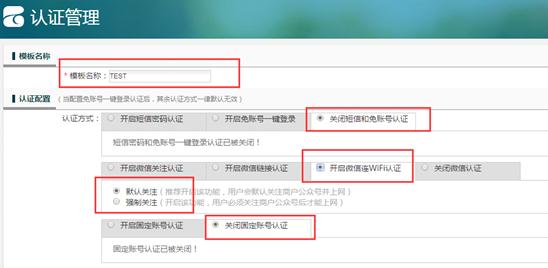

按照自己需求选择认证方式和模版名称（此案例为微信连wifi认证方式）：

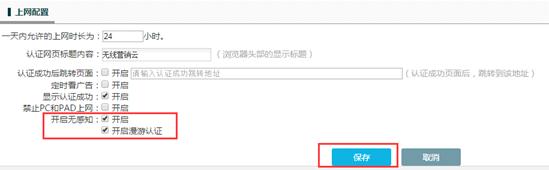

是否需要设置无感知：开启无感知后之外认证过的用户后续不需要再次认证，可以连上无线后直接上网，（没有开启则下次连接时需要再次认证）需要配合设备端开启mac-bypass使用，然后点击保存：

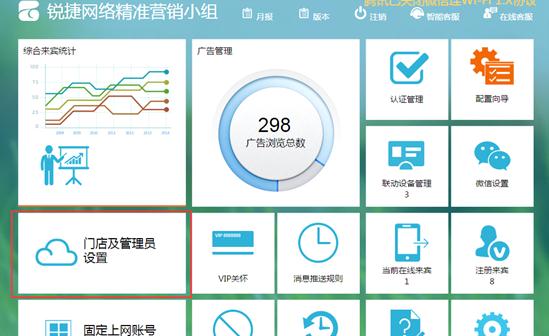

3、设置门店机构

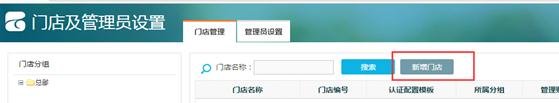

新增门店：

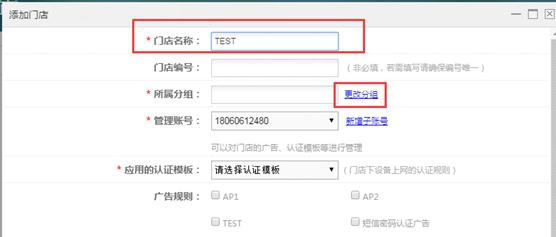

设置新门店：

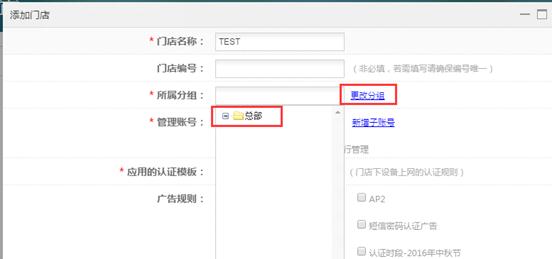

分组选择总部或者左边新建其他分部（如没有其他分店，直接选择总部即可）：

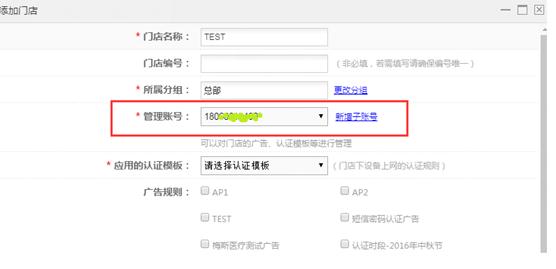

管理帐号如没有分店，默认即可：

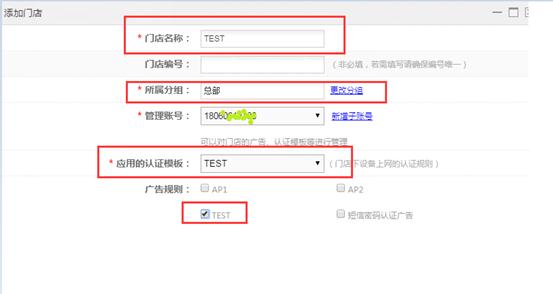

选择刚才设置对应的认证模版和广告规则：

然后下拉点击保存

4、微信设置（微信公众号）

首先登入微信公众号（登入微信公众号必须有微信公众号的帐号密码，并且需要这个微信的手机扫码才能登入）

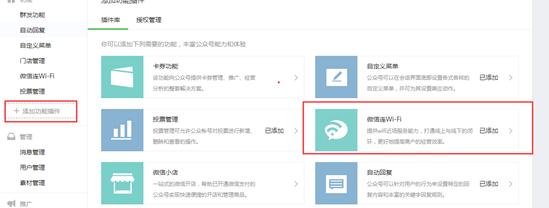

登入后添加功能插件，添加微信连wifi功能插件：

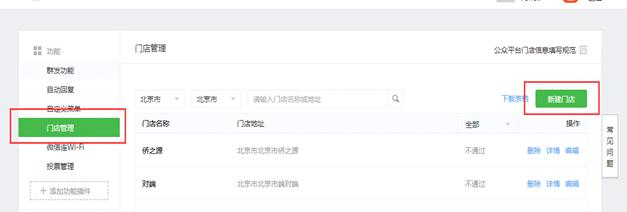

添加完成后在门店管理添加门店：

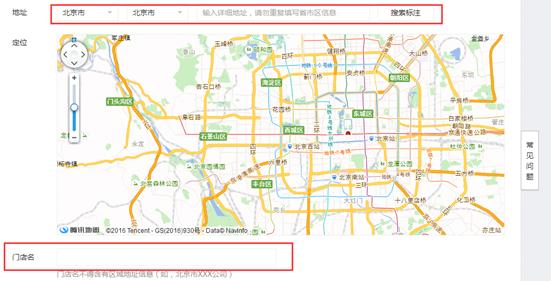

进入门店添加后，根据情况填写数据，此功能为腾讯微信公众平台功能，非我司功能，如果腾讯地图里面没有用户的地址，需要自己添加：

设置好后下拉点击提交:

然后进入微信连wifi模块选择设备管理并添加设备;

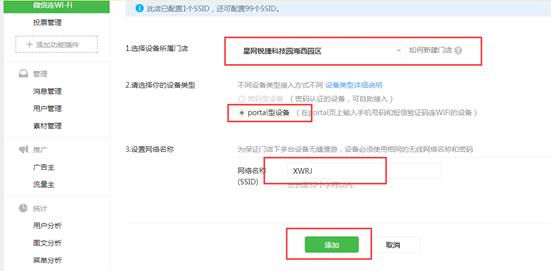

选择刚才添加的门店和设置设备类型以及SSID：与WMC联动设备类型必须选择portal型，SSID必须与现场真实SSID一致，否则认证不能成功

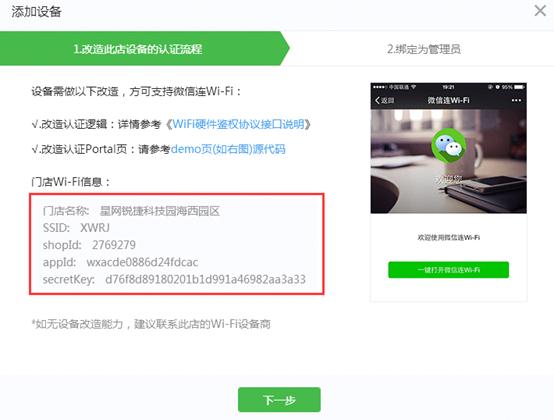

点击添加后弹出改造界面，需要个内容复制下来，在WMC上设置需要使用，然后点击下一步，并完成:

5、WMC端微信设置

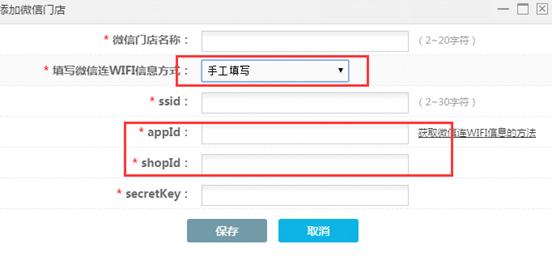

新增微信门店（此门店与之前设置的门店机构不要求一定同名）注意appid与shopid和微信公众号上面顺序相反，一定不能填错。

选择手工填写并把刚才在微信公众号上的信息复制过来然后保存：

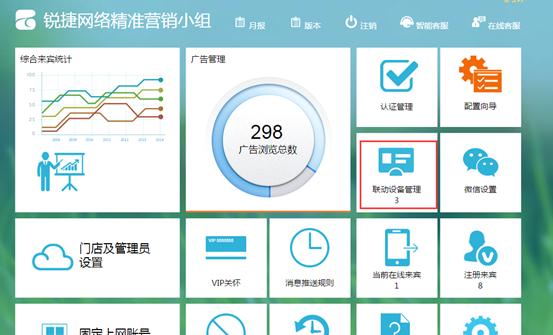

最后添加设备：

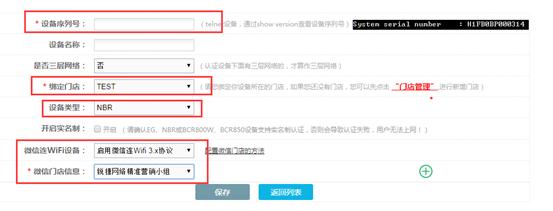

新增设备：

根据刚才设置的信息，查找设备序列号（S/N号）后添加设备：

点击保存后，至此WMC端微信连wifi配置全部完成。

五、效果验证

一、手机portal方式认证过程

1、过程截图

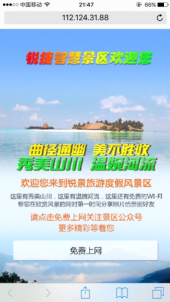

1）手机终端连上刚才设置的SSID，然后会自动弹出portal认证页（部分手机终端可能无法自动弹出，可使用手机自带浏览器访问互联网地址如http://www.baidu.com）

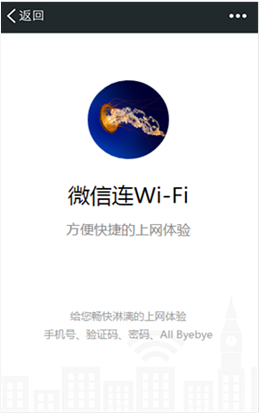

2）点击【免费上网】，系统将自动唤醒微信客户端，并弹出连接wifi页面

3）点击【立即连接】，显示“正在连接...”

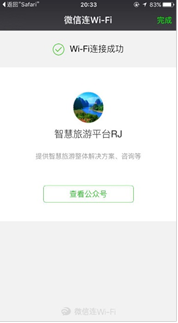

4）连接成功，并自动跳转到公众号关注页面，点击【关注公众号】或右上角【完成】按键，均可完成认证；

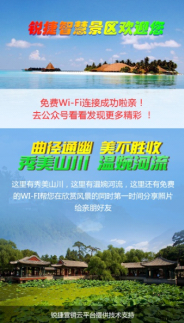

5）点击右上角【完成】，则显示微信商户广告。

注意事项：

1、Android自带浏览器无法唤醒微信：国内部分Android厂商开发的浏览器可能存在不标准的问题，导致无法识别微信服务器下发给浏览器的信息，最终无法调用手机系统自动启用浏览器，属于终端自身限制；

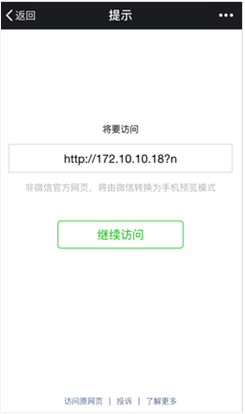

2、如认证后广告——微信广告，打开时出现如下提示，需点击【继续访问】后，才能弹出广告，请参考如下方式处理，或参考预警通告：WN20160830003处理；

处理方式：

方式一：根据腾讯要求，将MCP服务器的IP地址切换成常用的A、B、C类地址，具体如下：

A类地址： 10.0.0.0--10.255.255.255；

B类地址：172.16.0.0--172.31.255.255

C类地址：192.168.0.0--192.168.255.255

方式二：向腾讯申诉；

点击【了解更多】了解，并点击【申诉】；

方式三：如果映射公网使用时，微信广告页面需要设置成域名方式访问

方式四：如以上三种方式无效的情况下，请联系腾讯客服人员反馈处理。

PC/PAD扫码上网

注意：即使WMC/MCP配置了微信、短信、固定账号三种方式，PC/PAD上都只会显示二维码扫码方式，若未设置微信认证方式，则即使用手机微信客户端扫码二维码，也只会返回微信连WIFI失败结果，后续版本修订该功能。

1、笔记本或者PAD连上ssid，PC/PAD打开浏览器，被设备重定向至认证页面；

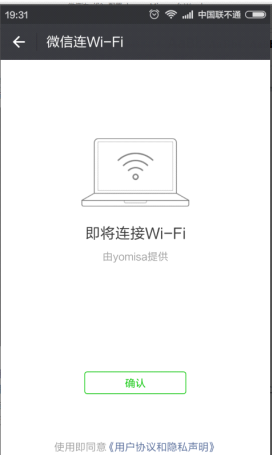

2、用手机微信客户端扫码二维码，然后手机微信客户端会显示连WI-FI确认页面；

3、PC/PAD浏览器则会显示认证成功页面；

一、获取二维码

注意：扫码方式，必须保证手机正在使用自带流量（3G/4G信号）或者其他无线网络。

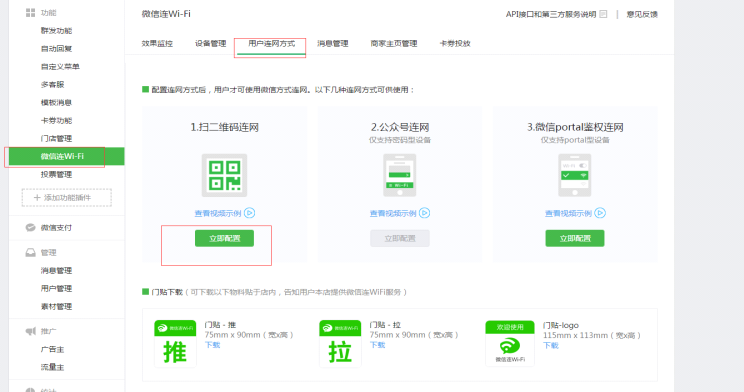

1、登录微信MP平台，【微信连WI-FI】--【用户连网方式】，然后点击【扫二维码联网】--【立即配置】，

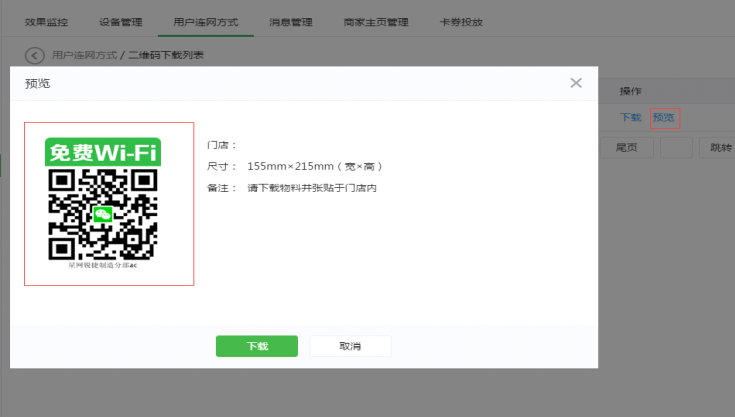

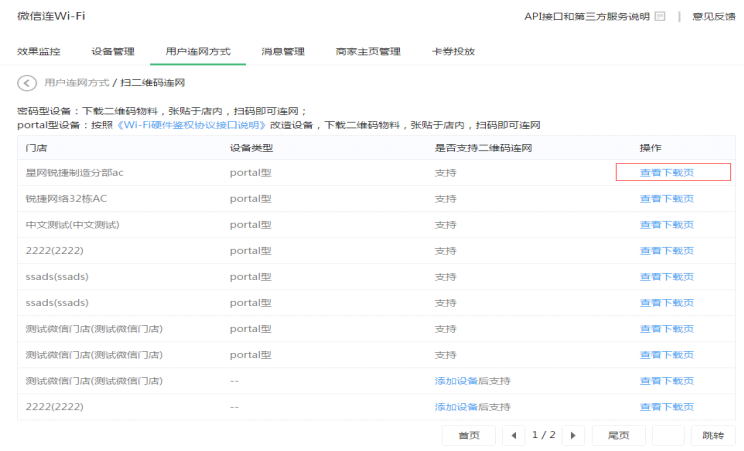

2、进入微信门店二维码列表页，然后点击【查看下载页】，即可获取二维码

二、安卓手机扫码上网

注意：

1）扫描之前可使用手机自带流量方式，也可连接上wifi后在扫描二维码（确保当前手机和微信后台是正常通信即可）。

2）安卓手机有自动切换SSID功能，所以即使扫码前安卓手机是连接其他SSID，扫码后，微信客户端会自动将SSID切换到二维码对应的SSID

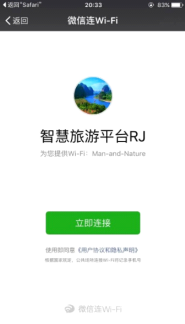

1、扫描下载好的二维码，使用微信客户端的【扫一扫】功能，扫描二维码，页面将自动跳转到如下页面，点击【立即连接】，显示“正在连接...”

三、IOS终端扫码

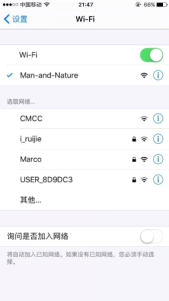

注：IOS手机扫码后会被引导到SSID连接页面，具体原因如下：

流程：扫码——>向微信服务器提出微信认证请求——>微信服务器向微信客户端下发【自动连接SSID】指令——>微信客户端向手机系统下发自动连接SSID指令——>手机系统自动连接SSID；

原因：由于IOS终端安全性非常高，导致微信客户端无法向IOS终端下发指令，无法让IOS终端自动连接SSID,因此IOS终端扫码后，只能被引导到SSID连接页面；

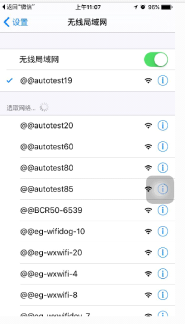

效果即以下页面：

六：注意问题

1、关联的公众号及广告修订只需要在WMC/MCP上进行，如果修改SSID则nbr设备和WMC都需要进行相应的修订，目前只支持单个SSID进行微信连WIFI;

2、微信连WIFI场景只支持二层网络，因此实际部署时必须保证为二层拓扑；

3、使用微信连wifi功能前手机必须要能上网，如手机有启用移动数据上网功能或连接了其它能上网的wifi；
