ISATAP隧道原理

随着IPv6技术的推广，现有的IPv4网络中将会出现越来越多的IPv6主机，相应的便出现了孤立IPv6主机之间如何通信的问题。ISATAP隧道技术就是为了在这样的环境中，实现IPv6主机之间的通信而开发的。

ISATAP（Intrasite Automatic Tunnel Address Protocol）站点内部自动隧道寻址协议，是一个管理域内用IPv4传输IPv6的隧道传输机制，它可以在IPv4网络上创建一个虚拟的IPv6网络

ISATAP的主要功能和组件如下：

1.   自动隧道：IPv6数据包在IPv4中的隧道封装在ISATAP主机之间或者ISATAP主机和ISATAP路由器之间执行，隧道封装是自动的。

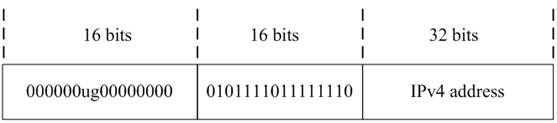

2.   ISATAP地址格式：ISATAP地址格式为：Prefix(64bit):0:5EFE:IP-address，具体如下：

其中当IPv4地址是全局唯一时，u位置为1，否则 u位为0。g位是IEEE群体/个体标志。64位的Prefix为任何合法的IPv6单播地址前缀，可通过ISATAP路由器发送请求而得来。接口ID的高32是0000：5EFE ，由IANA分配；其余的 32位就是接口ID形式的IPv4地址，形式为a.b.c.d或者abcd:efgh。

3.   ISATAP前缀广播：

Ø 当启用了ISATAP主机并且在本地链路地址中使用ISATAP格式的低阶64比特之后，

Ø 这个主机通过一个ISATAP隧道向ISATAP路由器发送路由器请求。

Ø ISATAP路由器就给ISATAP主机返回一个路由器广播，指定了站点内的ISATAP前缀。

Ø 收到ISATAP前缀后，ISATAP主机使用ISATAP路由器的本地链路地址作为默认IPv6路由器地址。





Ø 主机启用了ISATAP通过一个ISATAP隧道向路由器请求获取isatap前缀

Ø 路由器应答isatap请求，并返回本地链路地址的前缀信息

Ø Isatap主机得到isatap前缀和自身ipv4组和成一个ipv6地址，站点内的虚拟ipv6网络就建立了

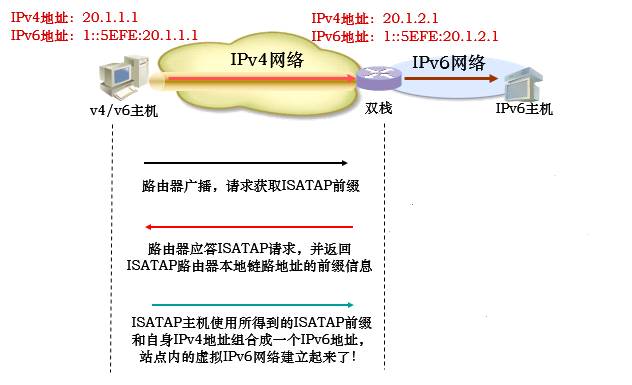

ISATAP整个报文交互过程：

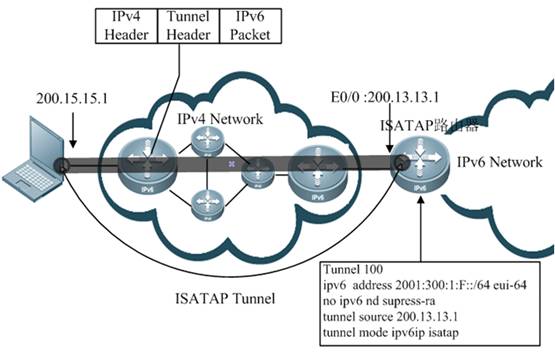

下图给出了一个路由器和主机之间的ISATAP隧道实例。
