一、产品概述
ES126G-P是24口千兆POE交换机，POE功率为370W，主要适用于中小办公（50-200人）、酒店（连锁和单体酒店，3星以下）、普教中小学、幼儿园、中职、县级医院、餐饮、娱乐KTV、会所等。这些场所的共同特征是网络规模小、客户不会投专业IT运维人员；客户的主要诉求是无线上网，交换机提供给无线AP稳定的POE供电。

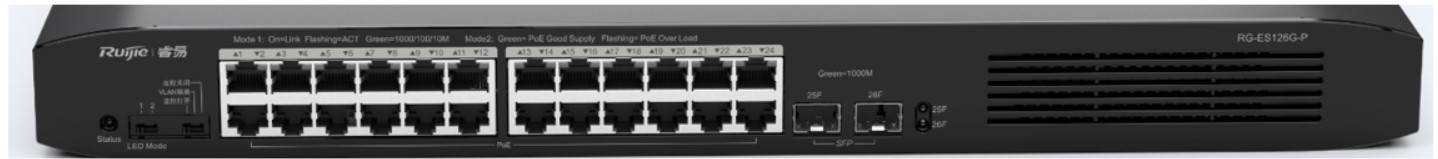

二、产品外观
三、产品参数
|
|
RG-ES126G-P
|
|
电源插槽
|
单个固化电源
|
|
风扇
|
固化风扇，自动调速
|
|
电源热插拔
|
不支持
|
|
线缆热插拔
|
所有端口支持线缆热插拔（24个千兆电口+2个千兆光口）
|
|
交换容量
|
52Gbps
|
|
整机包转发率
|
39Mpps
|
|
PoE支持
|
支持PoE/PoE+
|
|
PoE供电线对
|
Mode A（1-2,3-6线对）
|
|
外形尺寸（宽x深x高，实际测试值）
|
440*292*43.6mm
|
|
散热方式
|
风扇散热（前后风道）
|
|
Console口
|
不支持
|
|
MGMT端口
|
不支持
|
|
USB
|
不支持
|
|
整机功率
|
≤430W
|
|
CPU
|
NA
|
|
Flash Memory
|
1MB
|
|
交换缓存
|
4.1Mbit
|
|
风扇监控
|
支持风扇停转（环境温度低于25度且PoE功率小于185W）
|
|
工作温度
|
0 to 40癈
|
|
软件特性
|
二层接入非网管交换机，不涉及软件
|
四、指示灯情况
|
指示灯
|
面板标识
|
状态
|
含义
|
|||||
|
状态指示灯
|
Status
|
指示灯灭
|
交换机没有上电
|
|||||
|
绿色闪烁
|
PoE功率超过370W，新接入的PD因为功率不足，不能够被上电，交换功能正常
|
|||||||
|
绿色常亮
|
交换机可正常交换
|
|||||||
|
RJ-45接口PoE状态指示灯
|
1-24
|
指示灯灭
|
端口 PoE 未供电
|
|||||
|
绿色常亮
|
端口 PoE 正常供电
|
|||||||
|
绿色闪烁
|
端口 PoE 过载
|
|||||||
|
1000Mbps RJ-45接口指示灯
|
1-24
|
指示灯灭
|
端口未Link
|
|||||
|
绿色常亮
|
端口1000/100/10M Link Up
|
|||||||
|
绿色闪烁
|
端口1000/100/10M数据收发
|
|||||||
|
1000Mbps SFP接口指示灯
|
25F-26F
|
指示灯灭
|
端口未Link
|
|||||
|
绿色常亮
|
端口1000M Link Up
|
|||||||
|
绿色闪烁
|
端口1000M数据收发
|
|||||||
