一、IPTV应用场景


支持的网关：EG105G、EG105G-P、EG205G、EG105GW、EG210G-P

支持的AP：EAP101、EAP102

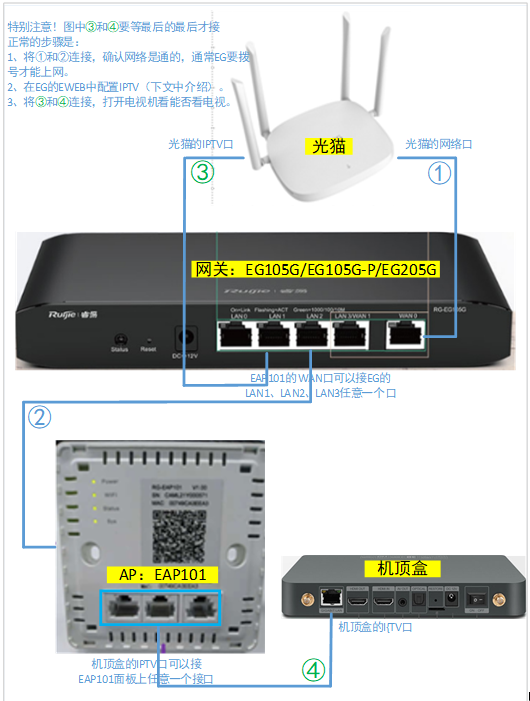

接线顺序：

1、光猫的网络口连接EG的WAN口

2、EAP的WAN口接EG的任意一LAN口

3、光猫的IPTV口接在EG的一LAN口

4、EAP的前面板接口接在机顶盒的IPTV接口

注意：第三步和第四步最后接，接到1.2步之后确认设备可以正常上网在进行下一步

二、IPTV的配置步骤

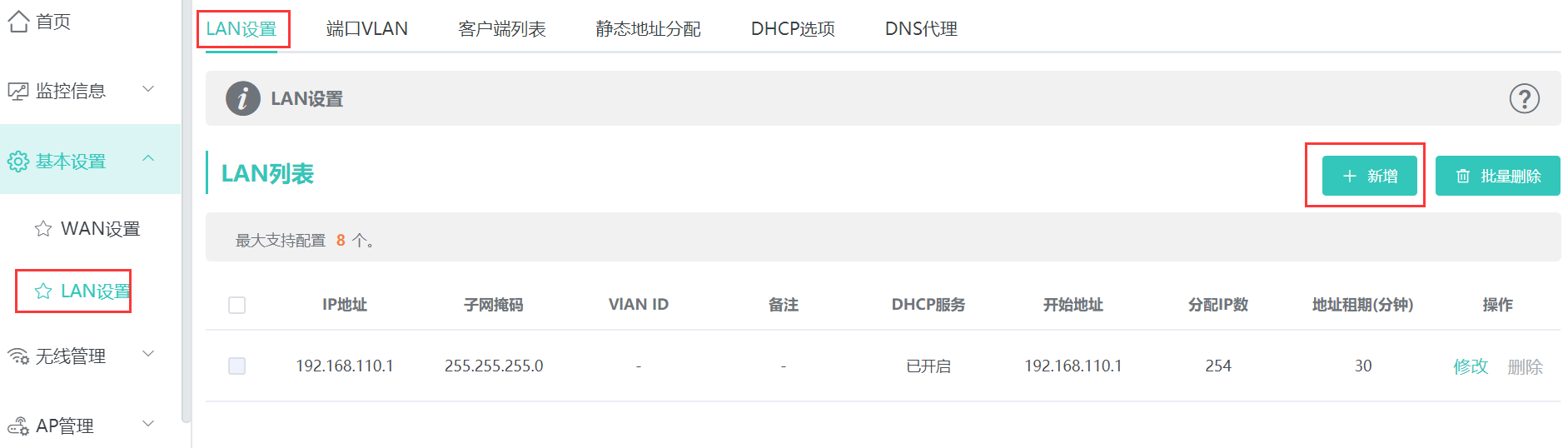

1、首先配置LAN口子接口，点击【新增】按钮，弹出界面如图所示。IPTV可能带有tag，因此配置IPTV的vlan时，需要注意。


1）IPTV不带TAG

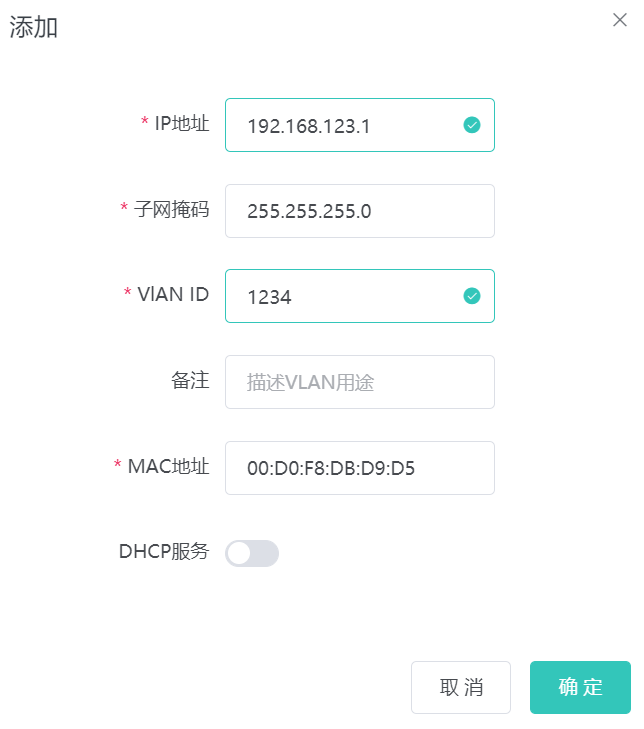

如上图所示，其中vlan是必填项，可以为任意值，只要不与其他vlan冲突即可；DHCP服务必须关闭；ip、子网掩码可以随便配置，不与其他vlan冲突的网段地址即可；MAC地址不需要修改，默认即可；

2）IPTV带TAG

如上图所示，其中vlan是必填项，数值与IPTV所带的tag的vlanid一样，如果与其他的vlan发生冲突，需要关闭其他的vlan，以保证IPTV的正常配置。其他配置与IPTV不带tag的配置一样，比如电信说iptv带vlan id 1234，那么下面的vlan id就要配置成1234。

注明：本例子将IPTV所在vlan的vlanid配置成1234

2、端口VLAN的配置

1）IPTV不带TAG

根据vlan配置章节中IPTV的vlan的配置，找到对应的VLAN，将与光猫的IPTV口相连的端口修改为UNTAG，其他VLAN都改为"不加入"（实际操作时，先将其他VLAN改为"不加入"）

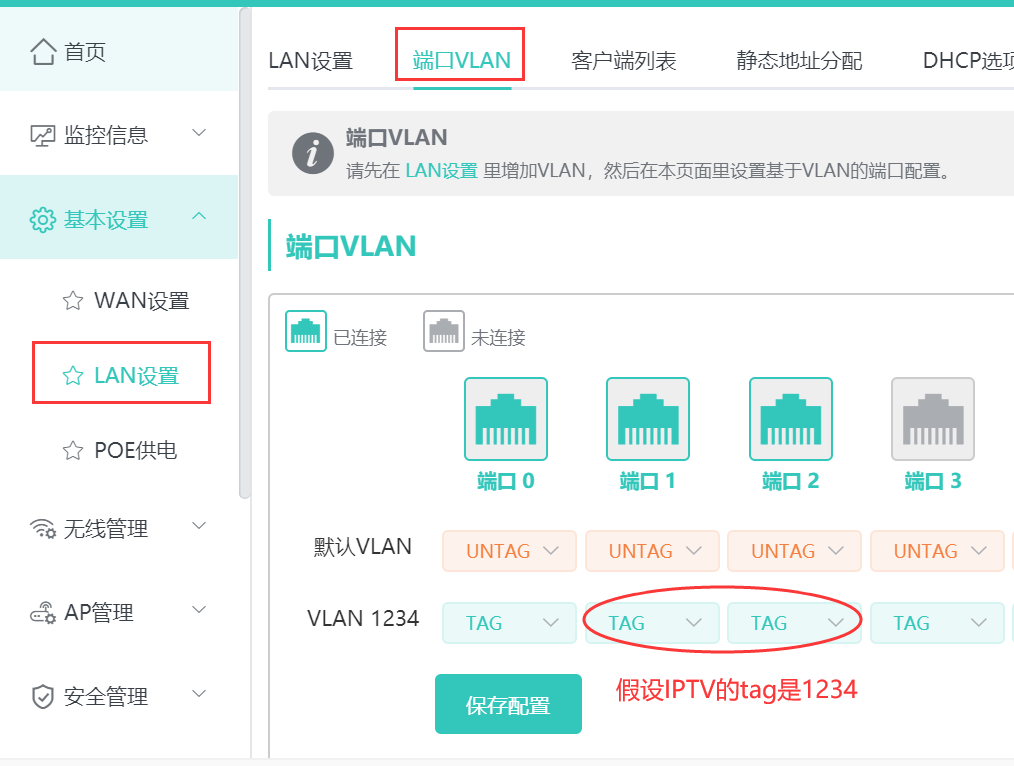

例如，vlan配置章节中将IPTV的vlan配置成了VLAN 1234，再假设端口1与光猫的IPTV口相连，则配置如图所示



2）IPTV带TAG

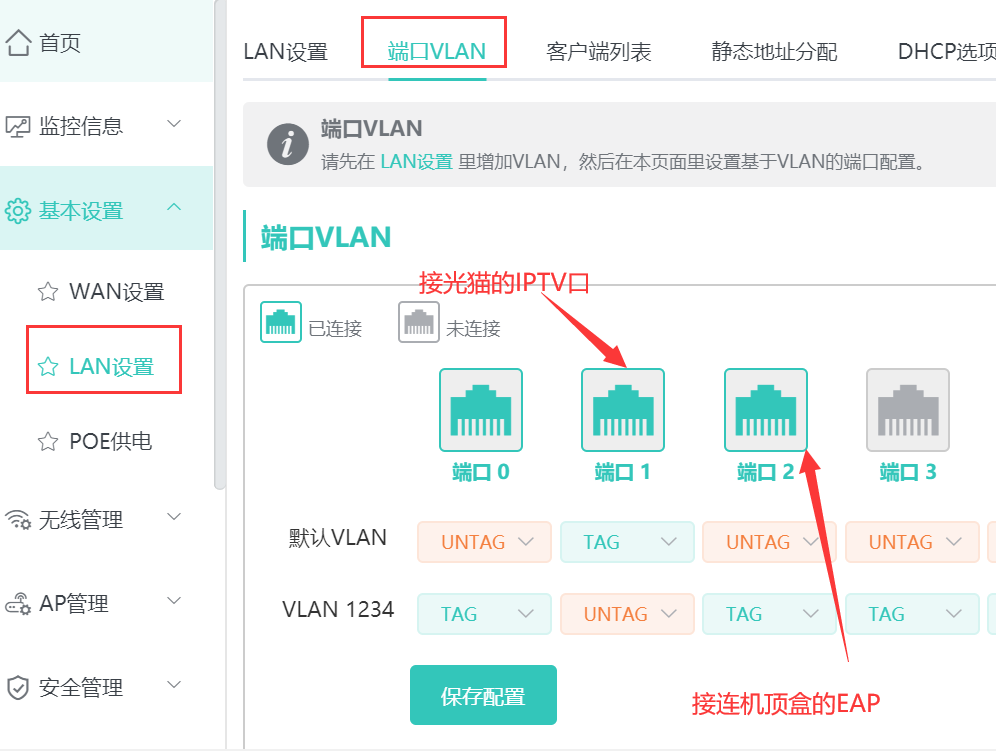

根据新增vlan章节中vlan的配置，找到对应的VLAN，将与光猫的IPTV口相连的端口和下连EAP的端口修改为TAG，其他VLAN都改为"不加入"（实际操作时，先将其他VLAN改为"不加入"）。

例如，vlan配置章节中将IPTV的vlan配置成了VLAN 1234，再假设端口1与光猫的IPTV口相连，则配置如图所示。

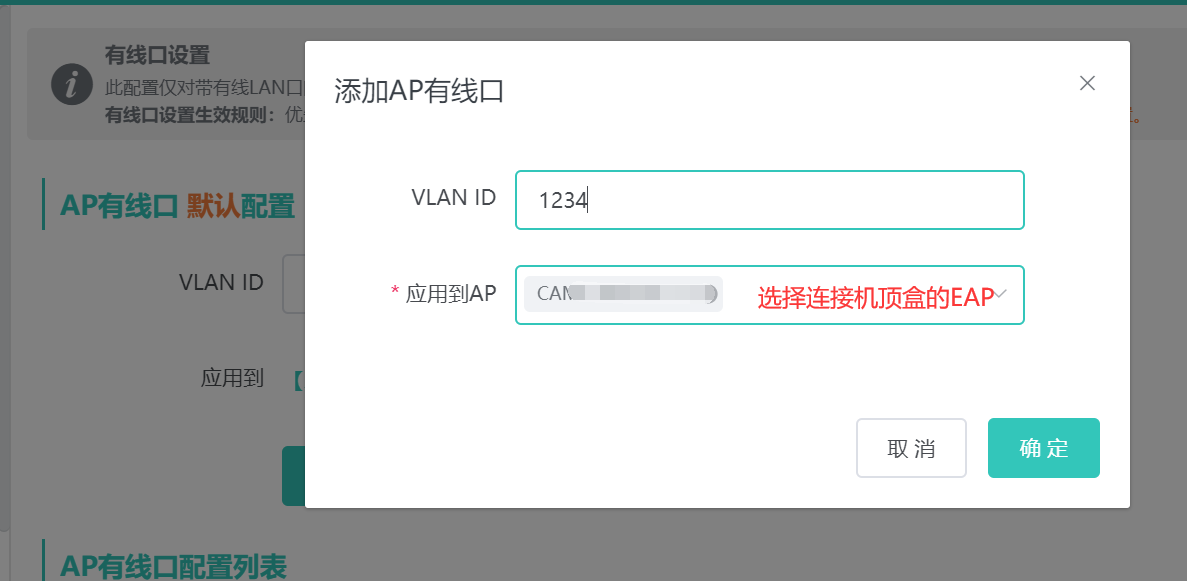

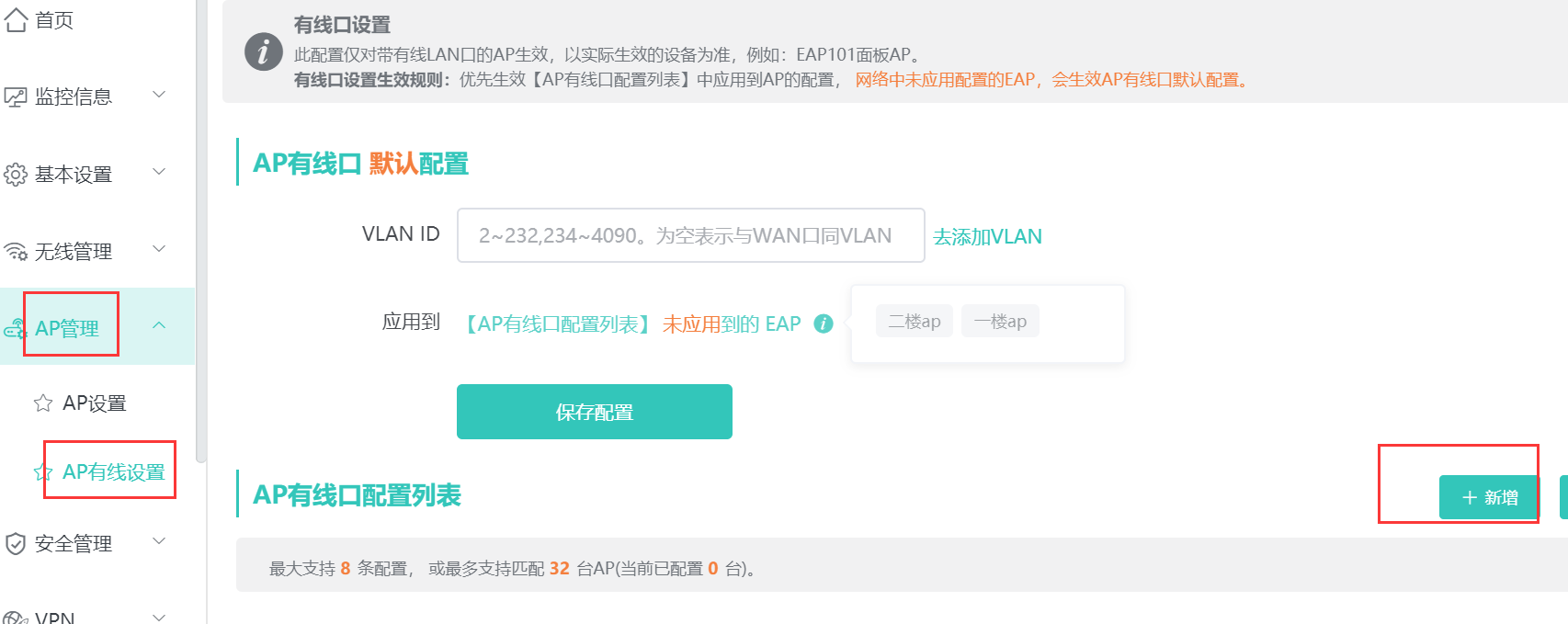

3、将EAP的前面板口改成VLAN1234

将IPTV的vlan配置成了VLAN 1234，再假设MACC336970323这台AP与机顶盒相连，则配置如下图所示
