一、产品概述
RG-NBS7003交换机是锐捷睿易面向下一代融合网络的多业务核心交换机。RG-NBS7003为三业务槽位模块化交换机，采用新管理架构，免单独引擎板卡，与业务板卡融合为一，最大可支持三张板卡运行。并采用锐捷睿易自主研发的操作系统，匹配SMB场景的应用需求，可以根据业务需要部署在监控网、园区网的场景。

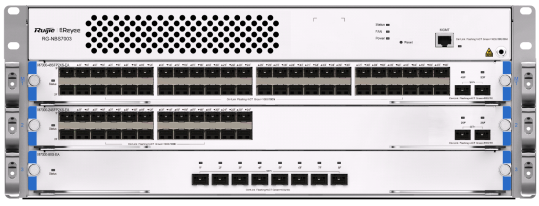

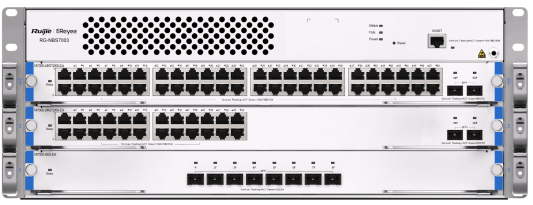

二、产品外观
RG-NBS7003
三、产品参数
|
技术参数 |
参数描述 |
|
产品型号 |
RG-NBS7003 |
|
模块插槽 |
3个 |
|
交换容量 |
15.36Tbps |
|
包转发速率 |
2880Mpps |
|
设备虚拟化 |
不支持 |
|
MAC地址 |
支持静态MAC地址、支持MAC地址过滤 |
|
MAC表项 |
32K |
|
VLAN数量 |
4094个 |
|
三层口数量 |
100个 |
|
链路聚合 |
支持 |
|
端口镜像 |
支持多对一镜像，支持AP口作为镜像口 |
|
生成树 |
支持STP、RSTP |
|
路由 |
支持静态路由、OSPF |
|
DHCP |
支持DHCP SERVER |
|
RLDP |
支持 |
|
IPV6 |
不支持 |
|
自组网 |
支持 |
|
硬件CPP |
支持 |
|
保护口 |
支持 |
|
智能温控 |
支持(风扇自动调速，查看转速) |
|
智能电源 |
支持（查看电源功率） |
|
绿色节能 |
支持802.3az节能以太网 |
|
尺寸（宽x深x高）(mm) |
442*313*175 (4U) |
|
电源 |
RG-PA300I-F：90-264V~ 功率：300W； RG-PA460I-F：90-264V~ 功率：460W； |
|
MTBF |
> 200,000 hours |
|
温度 |
工作温度：0℃到50℃ 存储温度：-40℃到 70℃ |
|
湿度 |
工作湿度：10% 到 90% RH（无冷凝） 存储湿度：5% 到95% RH |
|
防雷 |
6KV |
|
工作高度/海拔 |
-500~5000M |
|
型号（机箱） |
描述 |
|
RG-NBS7003 |
|
|
RG-NBS7003机箱 |
RG-NBS7003主机，可插3张业务板 |
|
型号（电源） |
描述 |
|
RG-PA460I-F |
通用电源模块（可以冗余，交流，460W） |
|
RG-PA300I-F |
通用电源模块（可以冗余，交流，300W） |
|
型号（线卡） |
描述 |
|
主机线卡 |
|
|
M7000-24GT2XS-EA |
24端口千兆以太网电口(RJ45) +2端口万兆以太网光口(SFP+,LC) |
|
M7000-48GT2XS-EA |
48端口千兆以太网电口(RJ45) +2端口万兆以太网光口(SFP+,LC) |
|
M7000-24SFP2XS-EA |
24端口千兆光口(SFP,LC) +2端口万兆以太网光口(SFP+,LC) |
|
M7000-48SFP2XS-EA |
48端口千兆光口(SFP,LC) +2端口万兆以太网光口(SFP+,LC) |
|
M7000-24GT24SFP2XS-EA |
24端口千兆以太网电口（RJ45）+24端口千兆光口(SFP,LC) +2端口万兆以太网光接口板（SFP+,LC） |
|
M7000-8XS-EA |
8端口万兆以太网光口(SFP+,LC) |

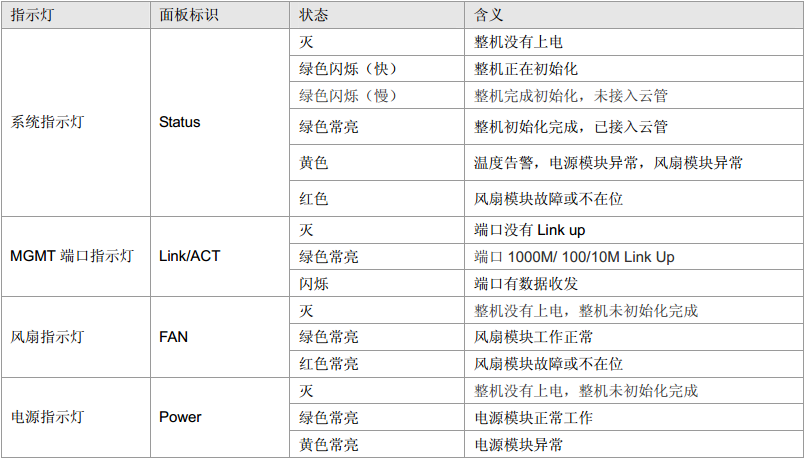

四、指示灯情况
五、主要功能特点
引擎卡与业务卡合一，配置灵活
RG-NBS7003模块化交换机拥有3个槽位，不单独配置引擎板卡，而将引擎板卡和业务板卡合一，任意一张业务板卡插入槽位1即可作为引擎板卡。
高规格防雷设计，保障产品稳定性
端口防雷能力达到6KV，降低端口被浪涌损坏的概率，提升客户网络稳定性。
交换机自组网，一步完成项目创建
支持从网关自动获取IP地址，无需配置即可连接外网。同时支持交换机间自组网，通过睿易 APP扫描网络中任意一台交换机序列号即可自动添加网络中所有交换机到项目中。
首款支持睿易APP云平台远程管理的框式交换机，运维更简单
RG-NBS7003不仅支持WEB界面管理，还支持睿易APP、MACC云平台远程管理，在家即可进行网络状态查看、参数配置修改以及故障排查。
绿色节能
RG-NBS7003核心交换机响应国家绿色节能的号召，采用多种绿色节能的设计理念，针对传统交换机在噪音及能耗方面存在的问题进行深入研究探索，充分解决了交换机部署在办公环境噪声大、以及接入设备大批量部署后带来的能耗过大的问题。
RG-NBS7003核心交换机支持高效节能以太网（EEE），端口如果在连续一段时间之内空闲，系统会将该端口设置为节能模式，当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务，达到节能的效果。
