1、protocol vlan的配置案例

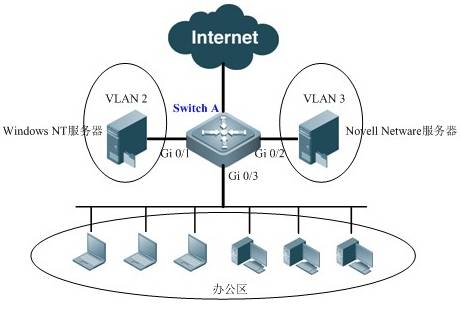

1）组网拓扑
2）应用需求
办公区A和办公区B通过HUB与三层设备Switch A相连：办公区A内，分布着固定网段的办公用户，统一基于端口划分属于一个VLAN；办公区B内，分布着两个网段的办公用户，无法基于固定端口划分VLAN。
组网需求：对于办公区B内的PC用户，Switch A可以根据报文所属的IP网段确定其VLAN范围。
3）配置要点
全局配置基于IP地址的VLAN分类（本例将IP网段为192.168.1.1/24划分属于VLAN 3，IP网段为192.168.2.1/24划分属于VLAN
2），并在上链口（本例为Gi 0/3）使能基于IP地址的VLAN分类功能。
配置注意：配置基于IP地址划分VLAN的端口仅针对Trunk口和Hybrid口生效，可以连接HUB或直连用户PC。
4）配置步骤
配置Switch A
第一步，进入全局配置模式，创建VLAN 2、VLAN 3。
Ruijie#configure terminal
Ruijie(config)#vlan range 2-3
Ruijie(config-vlan-range)#exit
第二步，配置端口G0/3为Trunk口。
Ruijie(config)#interface gigabitEthernet 0/3
Ruijie(config-GigabitEthernet 0/3)#switchport mode
trunk
Ruijie(config-GigabitEthernet 0/3)#exit
第三步，由于服务直连端口Gi 0/1，可以设置端口Gi 0/1基于端口划分属于VLAN 2。
Ruijie(config)#interface
gigabitEthernet 0/1
Ruijie(config-GigabitEthernet 0/1)#switchport
access vlan 2
Ruijie(config-GigabitEthernet 0/1)#exit
第四步，配置端口Gi 0/2基于端口划分属于VLAN 3。
Ruijie(config)#interface gigabitEthernet 0/2
Ruijie(config-GigabitEthernet 0/2)#switchport
access vlan 3
Ruijie(config-GigabitEthernet 0/2)#exit
第五步，配置IP网段为192.168.1.1/24划分属于VLAN 3，IP网段为192.168.2.1/24划分属于VLAN
2。
Ruijie(config)#protocol-vlan
ipv4 192.168.1.1 mask 255.255.255.0 vlan 3
Ruijie(config)#protocol-vlan ipv4 192.168.2.1 mask
255.255.255.0 vlan 2
第六步，在端口Gi0/3上使能基于IP地址的VLAN分类功能。
Ruijie(config)#interface
gigabitEthernet 0/3
Ruijie(config-GigabitEthernet 0/3)# protocol-vlan
ipv4
5）验证结果
可以通过命令查看配置的IP网段和VLAN ID的匹配策略。
Ruijie#show protocol-vlan ipv4
ip
mask
vlan
--------------- --------------- ----
192.168.1.1 255.255.255.0 3
192.168.2.1 255.255.255.0 2
2、protocol-vlan使用时的注意点
1）Protocol VLAN主要针对的是某一空VLAN TAG报文（可根据IP网段，或者以太网类型不同区分）划分到一个VLAN中；
2）Protocol VLAN配置只针对Trunk和Hybrid口生效，对于Access不生效；
3）我司产品支持全局的基于IP地址的VLAN分类和端口上的基于报文类型和以太网类型的VLAN分类两种VLAN分类技术；
4）基于IP地址的VLAN分类是全局配置，如果配置了基于IP地址的VLAN分类，其将应用到所有的Trunk和Hybrid中；
5）如果输入报文的协议类型与输入端口上的所有协议组配置都不相符，将按照基于端口的VLAN分类来分配VLAN
ID；
6）如果同时配置了基于IP地址、基于报文类型和以太网类型的，输入报文同时符合两者的话，将是基于IP地址的VLAN分配起到作用。
