1、接入交换机接口下配置spanning-tree bpduguard enable是否能防下联傻瓜式设备环路

不能，傻瓜式交换机一般会把BPDU报文给丢弃，从而无法检测环路，如果要防止下联傻瓜式交换机环路，建议开启RLDP功能。

2、cisco PVST+是否可以和我们MSTP兼容

二者无法通信。因为pvst使用的私有格式我们无法识别,因此关于bpdu的一些限制操作对pvst报文不起作用。

典型的现象就是bpdufilter无法限制pvst报文，建议统一使用标准MSTP协议。

3、交换机开启生成树情况下哪些端口不受生成树协议（stp，rstp，mstp）控制

路由口、配置了bpdu filter的端口、配置了dot1q tunnel的端口。

所谓不受控制的意思是：这些端口是不处理bpdu的，此外，这些端口的状态改变不会影响到网络拓扑计算。

4、接口上spanning-tree compatible enable的作用

1）配置接口的兼容性模式，可以使该端口发送BPDU 时根据当前端口的属性有选择的携带不同的MSTI 的信息，以实现与其它产商之间的互连。

2）早期MSTP其他厂商的非标准报文（比如Cisco），携带的Instance信息不完整

3）举个例子来说,用户在cisco上配置了3个实例,但cisco发出的bpdu并不一定会完全携带这三个实例,实例信息要能被发送出去必须被激活，也就是SVI接口up,否则和我司的mstp互连时会导致我们认为cisco的mst在其它域,导致计算错误，instance号，以及对应关系都匹配。

4）而我司实现上报文缺省会发出所有的示例，而不论关联的vlan是否被激活。

5）解决方法是激活所有配置了的vlan，或者在接口上开启spanning-tree compatible enable功能，另外现在我们在和Cisco/H3C对接的时候都要求其采用支持标准MSTP的版本。

5、show interface里的drop 项是否统计生成树block口丢弃的数据

1）在生成树计算完成后，一个接口角色被置为block时，他的转发状态是discarding的，这个接口不会学习任何mac地址的信息，交换机也不会往这个接口转发任何数据报文（包括单播，组播，广播）；

2）但是对端设备的端口角色一般会是forwarding的，针对广播报文，未知名的组播报文等就会转发到这个接口，这样block的端口，肯定是会丢弃的，同时也会统计到drop的累计值中；

3）所以如果show interface的结果中block属性的端口的drop项很大，并且持续增加的话，那么需要关注该链路上是否有大量的广播，未知名组播报文。

6、我司设备和Cisco设备互连时的生成树使用说明

我司设备在市场上部署时经常会遇到和cisco设备混合搭建网络的情况，这时就需要注意一些事情。对于cisco设备，其生成树的默认配置都是pvst。这是cisco实现的一个私有协议，而我司实现的是标准的生成树协议，此时二者是无法正常互联的。这里需要注意的是，pvst即会发标准BPDU，也会发私有pvst报文，这会给用户造成一些判断上的错误，比如某些生成树的实例计算看起来好像是对的，但有些又是错误的，因此一旦我们的设备和cisco交换机混合组网时，优先需要确定的就是网络中所有cisco交换机的生成树配置。

1）如果发现一个二层网络拓扑中有mstp和pvst混用的情况，要求将cisco设备上的生成树修改成mst模式。

2）即使我们将cisco的生成树配置成mst模式，也会遇到一个兼容性问题。Cisco的交换机在IOS12.2(25)SEC版本之前对BPDU里面degest字段的计算采用了私有算法，这样会导致一个问题：即使我司的mstp配置和cisco mst的配置完全一样，二者都会认为对方和自己不在同一个域里面，这就引起计算上的错误，比如有时表现出来的现象就是各自都认为自己是根桥。对这个问题，有一个规避措施就是：将所有设备修改成rstp模式或者是stp模式，这样可以避开mstp的兼容性计算，只不过这样就需要对网络拓扑做一定大改造，因为这是以牺牲mstp的多实例数据分流为代价，比如这种情况下我们就无法搭建双核心拓扑。

3）另外，即使解决了版本问题，cisco的mst模式还有个有效性的概念.。举个例子来说,用户在cisco上配置了3个实例,但cisco发出的bpdu并不一定会完全携带这三个实例,实例信息要能被发送出去必须被激活,否则和我司的mstp互连时会导致我们认为cisco的mst在其它域,导致计算错误。解决办法就是激活实例。Cisco上mst模式下实例激活的条件就是：实例上面映射的vlan必须在设备上存在,并且必须至少有一个端口属于该vlan,同时实例映射的vlan中必须至少有一个端口是up的。举例来说，如果将vlan2映射到实例2，那么我们必须保证vlan在cisco交换机上已经被创建了，并且此时必须有一个up的端口是属于vlan2的，这样设备发出的BPDU里面才会有实例2的信息。因此对于思科设备，在保证模式和域配置相同的同时，还应保证所有Instance确实有效存在，通过show spanning-tree可以验证，若没有相应的Msti信息，就表示该Instance还没有被激活，应该检查配置。保证一个Instance确实存在的条件：存在一个对应的VLAN有效， 这里的有效包括：该VLAN存在，且存在一个端口属于该VLAN。保证与我公司设备相连的端口属于域内配置的所有Instance的某个有效VLAN，最简单而有效的方法是，将这些端口配置为允许所有VLAN的Trunk口。

4）解决了兼容性以及实例激活问题之后，我们还需要注意一个配置问题。在mstp模式下，我们通常是需要配置多个实例，这时我们需要区修改实例－vlan映射关系，有时还需要修改mstp name以及mstp revision。假设有两台交换机A和B，都是mstp模式，初始的时候它们在默认配置下是被认为是同一个域的。这时我们需要增加一个instance 1。于是我们会在A上配置instance 1 vlan <>,然后在B上做同样的配置。但这里有个问题，当我们在A上修改完配置后，此时B的配置还未更新过来，因此这个间隙里面A、B会被认为在不同域，进而引发拓扑振荡，这个问题在网络中有大量设备需要同时升级配置时很容易遇到。对于这个问题，mstp的配置指南里面有写到一个配置建议，就是先关闭生成树协议，等完成所有配置升级后再启动生成树协议，这点在老产品上尤其需要注意，因为RGNOS版本的软件可以进行这种动态切换，但老产品由于实现上的差异，需要静态切换。

5）如果cisco只能采用pvst协商，并且无法修改，那么物理拓扑上有环的情况，只能在我司设备上开启透传bpdu的功能，这样cisco设备自身计算STP，我司不参与，可以实现防环

ruijie(config)#bridge-frame forwarding protocol bpdu

7、我司交换机在哪些情况下会产生TC-BPDU报文，由哪些端口产生（如指定端口、根端口）？

      在以下这些情况，会产生TC-BPDU：

        1、根桥切换

        2、根端口切换

        3、有新设备加入STP计数

        4、指派端口UP\DOWN（非边缘端口的指派口）

        自己设备产生的TC，是由根端口发出。至于可以进行TC扩散的端口有根端口（RP）、指派口(DP)和Master口。

这里以根端口切换为例，详细说明TC-BPDU散发过程：

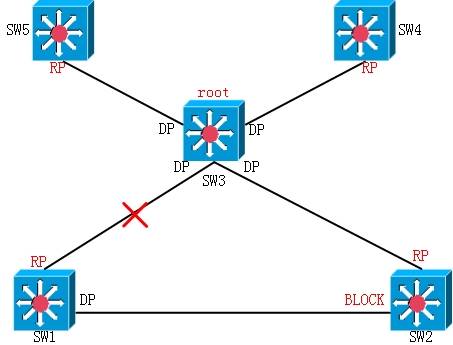

（1）SW1和SW3直连的线路DOWN，导致根端口（RP）变化至和SW2直连的端口；

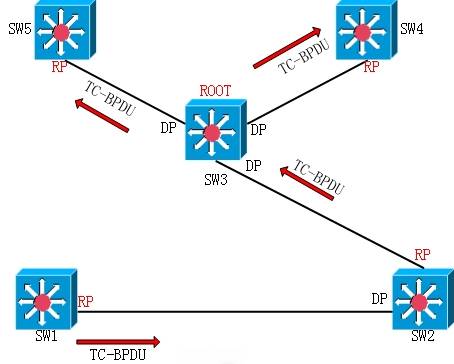

（2）SW1根端口（RP）变化至和SW2直连的端口后，随即从RP口发送个TC-BPDU报文，SW2收到后，从RP口发送至SW3给根桥，根桥收到TC-BPDU后，向所有DP口泛洪。

8、我司交换机在收到TC-BPDU是如何执行清除MAC地址的动作？

收到TC报文后，会清除收到TC的端口外的其他指派口（Designate口）上的MAC地址，Root口、Alter口、Master口、边缘端口都不会有清除MAC的操作。排除TC攻击的情况外，收到TC表示STP拓扑中存在变化或振荡，不一定是本机，也可能是STP拓扑中其它部分。

9、我司设备替换思科核心/汇聚设备时，关闭STP并且开启BPDU透传不参与STP计算后，为何思科之间的STP接口变成BKN状态？

    查看思科官网说明，造成思科2层端口变成BKN状态的4个原因：

1、loop guard

2、root guard

3、PVID冲突

4、端口类型冲突

根保护：当交换机启用了根保护，而又收到了更优的BPDU（如比自己更低priority的BPDU），此时根保护起作用，会把收到更优BPDU的端口置为BKN，同时产生root inconsistency的log。

环路保护：交换机non-designated端口启用环路保护（loop guard），age time内没有收到上游交换机的BPDU，该端口被置为BKN状态，而不是进入LIS-LRN，同时发送loop inconsistency的log。

PVID冲突：当两个直连的交换机端口PVID不一致的时候会进入BKN状态，同时发送PVID inconsistency的log。在两个端口上关闭STP，但是这样会造成VLAN泄露的现象，即不同的VLAN不通过三层设备也可互访。

端口类型冲突：最简单最好理解的就是一端是access口一端是trunk口，access口一方进入BKN，同时发送port-type inconsistency。

10、在替换思科设备过程中全网部署STP，如何过滤PVST+是有报文保证割接的平滑过渡？

     思科PVST+私有协议的目的MAC地址为组播的：0100.0ccc.cccd ，因此只需要配置相应ACL，过滤目的地址为0100.0ccc.cccd 的报文即可，配置方法如下：

专家级ACL：

expert access-list extended test-pvst

 5 deny ip any any any host 0100.0ccc.cccd

 15 permit ip any any any any

 25 permit arp any any

 35 permit etype-any any any

 45 permit 0x86DD any any

MAC-ACL：

mac access-list extended deny-pvst

 10 deny any host 0100.0ccc.cccd etype-any

 20 permit any any etype-any
