1、S1908+交换机的每个链路聚合组最多包含的成员口数量以及支持最大链路聚合组数量说明

2、交换机上面配置链路聚合

【web页面】

1.添加链路汇聚合组

1）点击“二层功能》链路聚合》端口汇聚设置“打开链路汇聚配置页面

2） 在“编辑汇聚信息”栏中填入要添加的汇聚组的“组ID，类型，主端口以及状态”

3） 勾选需要加入汇聚组的成员端口（主端口必须包含在成员端口中）

4） 点击添加

【CLI命令行】

CLI中执行如下命令：

============
RG-S1908+:15#create link_aggregation group_id 1 type lacp //创建链路聚合组，并设置聚合组类型

Command: create link_aggregation group_id 1 type lacp

Success.

RG-S1908+:15#config link_aggregation group_id 1 master_port 9 ports 9-10 state enable //配置创建的聚合组，添加端口，设置主端口，并开启聚合组的状态

Command: config link_aggregation group_id 1 master_port 9 ports 9-10 state enable

Success.

RG-S1908+:15#show link_aggregation //查看聚合组的信息

Command: show link_aggregation

Link Aggregation Algorithm = MAC-Source

Group ID: 1

Type: LACP

Master Port : 9

Member Port : 9-10

Active Port :

Status : Enabled

Flooding Port :

Total Entries : 1

===========

3、修改负载均衡模式

【web页面】

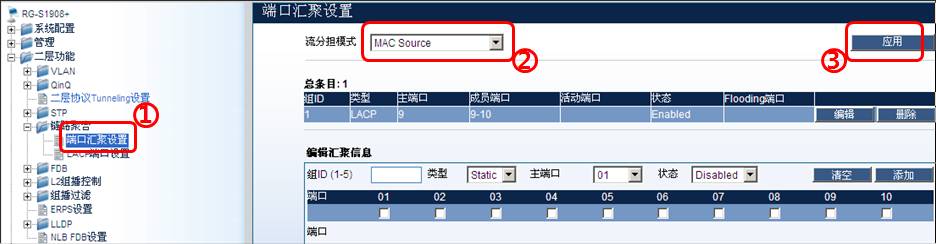

1）点击“二层功能》链路聚合》端口汇聚设置“打开链路汇聚配置页面

2）在“流分担模式”栏中选择负载均衡模式3）点击应用

【CLI命令行】

CLI中执行如下命令：

============

RG-S1908+:15#config link_aggregation algorithm mac_source//配置链路聚合组的算法

Command: config link_aggregation algorithm mac_source

Success.

RG-S1908+:15#show link_aggregation algorithm //查看链路聚合组的算法

Command: show link_aggregation algorithm

Link Aggregation Algorithm = MAC-Source

============

4、修改LACP端口工作模式

【web页面】

1）点击“二层功能》链路聚合》LACP端口聚合”打开LACP端口设置界面

2）选择需要设置的端口以及端口的工作模式

3）点击“应用”

【CLI命令行】

CLI中执行如下命令：

============

RG-S1908+:15#config lacp_port 9-10 mode active//设置LACP端口模式为active

Command: config lacp_port 9-10 mode active

Success.

RG-S1908+:15#show lacp_port//查看端口LACP模式

Command: show lacp_port

Port Activity

----- --------

1Passive

2Passive

3Passive

4Passive

5Passive

6Passive

7Passive

8Passive

9Active

10 Active

============

5、交换机链路聚合的负载均衡

1）链路聚合组可以根据报文的源MAC地址、目的MAC地址，源MAC地址+目的MAC地址、源IP地址，目的IP地址以及源IP地址+目的IP地址等特征值把流量平均地分配到聚合组的成员中。

2）负载均衡，缺省为src-mac；

3）源MAC地址负载均衡是根据报文的源MAC地址把报文分配到链路聚合组的各个成员链路中。不同源MAC的报文，根据源MAC地址在各成员链路间平衡分配；相同源MAC的报文，固定从同一个成员链路转发。所以同样一个流，转发的端口是固定不变的；

4）其他流量算法通上述的原则类似，只有hash算法的因素改变了。

5）有时候会出现聚合组成员端口上的流量，带宽分配不平衡，可以通过调整算法来使之更平均。
