01 IPV6上网配置

应用场景

一个实际通过IPV6上网的实例，要有配置外网接口地址，配置路由，配置内网接口地址，无状态地址获取方法,内网电脑设置

本章节主要描述IPv6即插即用的功能，即IPv6节点通过NDP协议进行无状态地址自动配置，路由器发现等来获取IPv6地址、添加默认路由，从而达到接入IPv6网络，访问IPv6资源的目的；

功能简介

一个主机的IPv6地址由前缀和接口ID组成，接口ID的长度固定是64位，可以由 48位MAC地址自动生成64位Interface ID，通常称为EUI-64。

IPv6前缀的实际作用是标识主机与路由器之间的网络。主机需要的这个前缀就是网关的前缀。为了自动获得这个前缀，只要在网关交换机和主机之间运行一个协议即可。使用NDP协议的Router Solicitation请求和Router Advertisement 通告消息，前者用于发现网关，促使网关发送Router Advertisement消息通报前缀信息给主机。

RA中包含前缀、生存期、缺省网关等信息，注意RA通告无法下发DNS域名服务器的IPv6地址信息（可通过DHCPv6 SERVER下发）

缺省路由RA抑制功能是开启的，需在接口下使用 no ipv6 nd suppress-ra关闭RA抑制功能，即让设备能够发送RA通告消息；

一、组网需求

运营商提供IPv6接入。

客户需要通过无状态方式来获取IPv6前缀信息，根据EUI-64规范获取接口地址，形成IPV6地址。

配置IPv6网关地址，同时关闭RA抑制功能。

Win7客户端默认开启IPV6协议栈，如果是XP系统，还需手工开启IPV6协协议并重启（Dos命令窗口中敲入：ipv6 install )

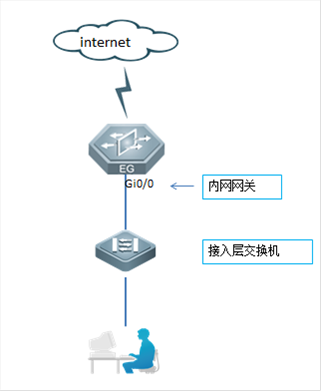

二、组网拓扑

三、配置要点

1、在网关接口上开启IPv6功能，并配置IPv6地址；

2、在用户的网关上开启RA通告

3、PC开启IPv6协议

四、配置步骤

1、设备配置：接口下配置IPv6地址（自动使能IPv6），关闭RA抑制功能：

Ruijie#conf t

Ruijie(config)#

Ruijie(config)#interface GigabitEthernet 0/0

Ruijie(config-if-GigabitEthernet 0/0)#ipv6 enable ------>接口使能IPv6协议（可选，接口配置IPv6地址将自动使能IPv6协议）

Ruijie(config-if-GigabitEthernet 0/0)#ipv6 address 2001::1/64 ------>配置接口IPv6地址

Ruijie(config-if-GigabitEthernet 0/0)#no ipv6 nd suppress-ra ------>开启路由通告功能

Ruijie(config-if-GigabitEthernet 0/0)#end

2、PC网卡设置：

1. Windows 2000 操作系统

1) 确认windows操作系统的补丁包已经升级到SP4。

2) 下载补丁包“tcpipv6-sp4.exe”，并双击运行该自解压文件。

3) 依次打开：“控制面板”、“网络和拨号连接”，右击“本地连接”，再依次单击“属性”、“安装”、“协议”，选择“MSR IPv6 Protocol”协议，即可成功安装IPv6协议栈。

2. Windows XP/Windows 2003 操作系统

1) IPv6 协议栈的安装

在开始 --> 运行处执行 ipv6 install

3. Linux 操作系统

1) 安装ipv6协议

modprobe ipv6

4.win7/win8操作系统安装

win7/win8为自带不用安装

5. Mac OS 操作系统

Mac OS 从10.5leopard开始自带

6.其他操作系统根据情况开启IPv6协议

五、配置验证

接口UP地址生效：

Ruijie#show ipv6 address gigabitEthernet 0/0

Global unicast address limit: 4094, Global unicast address count: 1

Tentative address count: 0,Duplicate address count: 0

Preferred address count: 2,Deprecated address count: 0

GigabitEthernet 0/0

2001::1/64 Preferred

Preferred lifetime: INFINITE, Valid lifetime: INFINITE

FE80::2D0:F8FF:FE22:3345/64 Preferred

Preferred lifetime: INFINITE, Valid lifetime: INFINITE

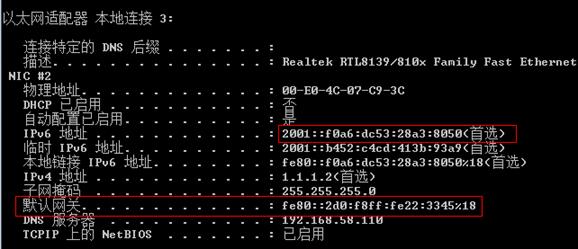

PC接入后EG后自动配置IPv6地址并生成默认路由：

说明：另一个为系统自行生成的临时地址，临时地址的接口地址属于随机生成。

利用随机派生的接口 ID，重复链接本地地址的机会很小。因此，运行 Windows Vista 或 Windows Server 2008 的计算机不用等待 DAD （重复地址检测）完成即可使用其派生的链接本地地址发送路由器请求消息，这称为乐观 DAD；路由器发现和 DAD 同时执行，从而节省了接口初始化过程的时间。但该临时地址的生成会向网络中发布数据包，占用网络资源，影响网络健康，也不利于IPV6的用户唯一性控制，所以，建议关闭此项功能。

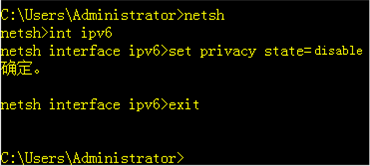

操作如下：开始-〉运行-〉输入netsh -〉输入int ipv6 -〉输入set privacy state=disable，如下图：

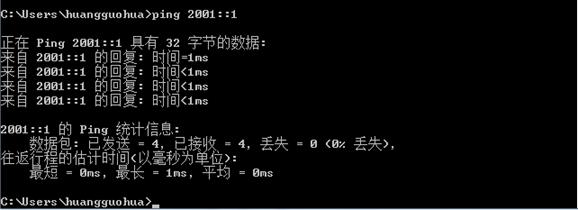

检查PC网络是否可通

六、注意问题(可选)

1. RA公告的前缀长度必须是64、可自动配置

前缀属性可通过接口下命令ipv6 nd prefix命令修改，可通过show ipv6 interface gigabitEthernet 0/0 ra-info查看.

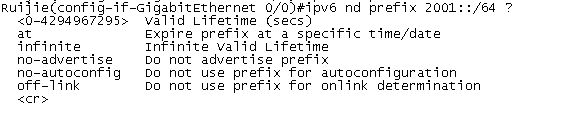

修改前缀属性：

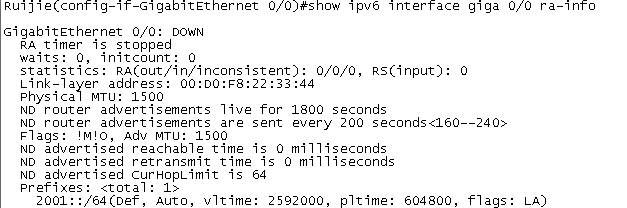

查看RA公告信息：
