一、产品介绍：

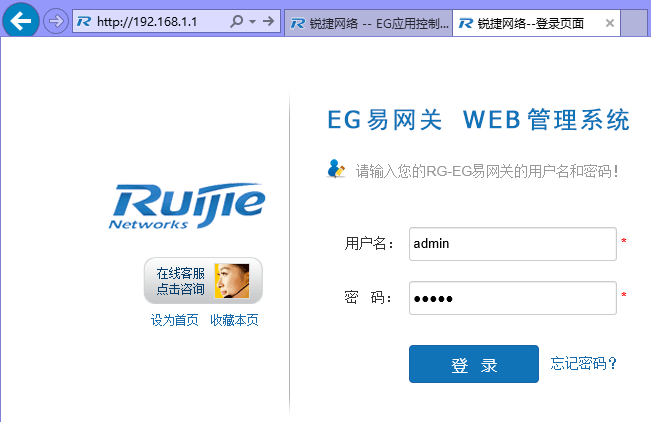

            RG-EG系列业务保障网关（以下简称RG-EG）是锐捷网络完全自主研发的一款解决当下中小规模网络出口难题的多业务综合网关产品。RG-EG系列产品集成先进的软硬件体系构架，不仅拥有专业出口设备高效的NAT转发性能，同时还将流控、智能选路、上网行为管理、安全防护、Web认证、VPN等几大功能集于一身。我们不需要再考虑应该使用路由器、防火墙还是流控设备， RG-EG系列一台设备就可以满足需求。



            EG设备有二种工作模式：网关模式、网桥模式。常用的是网关模式和网桥模式，故本文档主要介绍网关模式和网桥模式。网关模式是把设备当作网络出口，支持NAT和路由选路下报文转发的部署方式。网桥模式是把设备作为桥接，串接在内网核心交换机和外网网关出口之间的部署方式。其中网桥模式有四种转发机制：网桥转发（forward）、透明转发（sniffer）、软件bypass，单臂模式（receive-only）。网桥转发/透明转发/软件bypass部署时将设备串接入网络，单臂模式部署时采用旁路连接。网桥转发：可进行流控和上网行为管理；透明转发：可进行审计监控，但是无法进行上网行为管理和流控；软件bypass：报文透传，只进行接口收发统计，不进行内容审计和流量监控。单臂模式：旁路实现审计和流量监控。



二、产品型号：

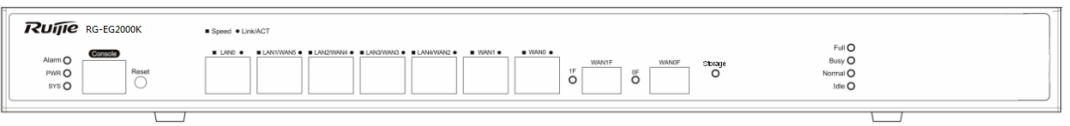

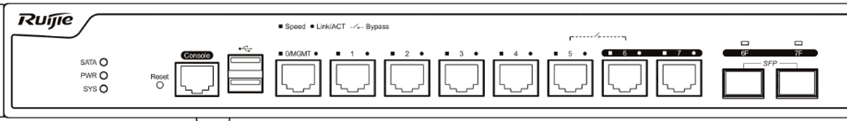

EG2000K/EG2000L





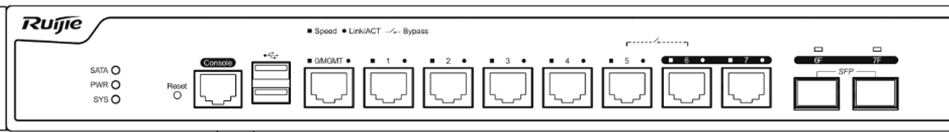

        EG2000P

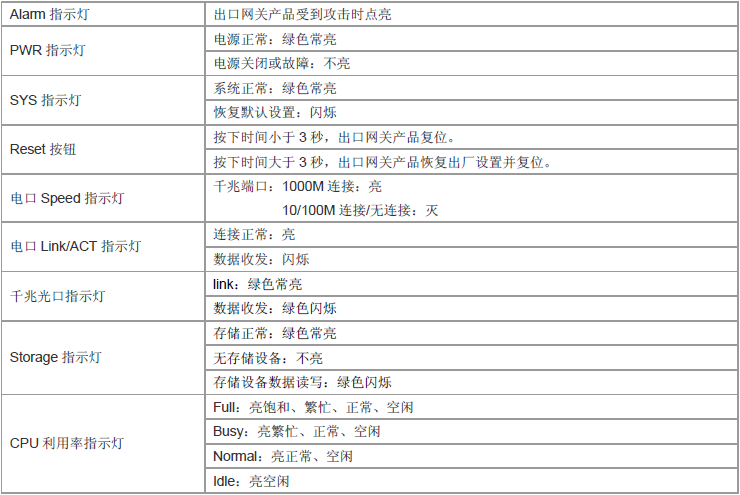

指示灯说明

工作状态

PWR

电源正常：绿色常亮

电源关闭或故障：不亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

SATA

在位：绿色常亮

读写：绿色闪烁

0-7电口link/ACT指示灯

千/百/十兆Link：绿色常亮

数据收发：绿色闪烁

0-7电口speed指示灯

千兆：橙色常亮

百/十兆：不亮

6F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

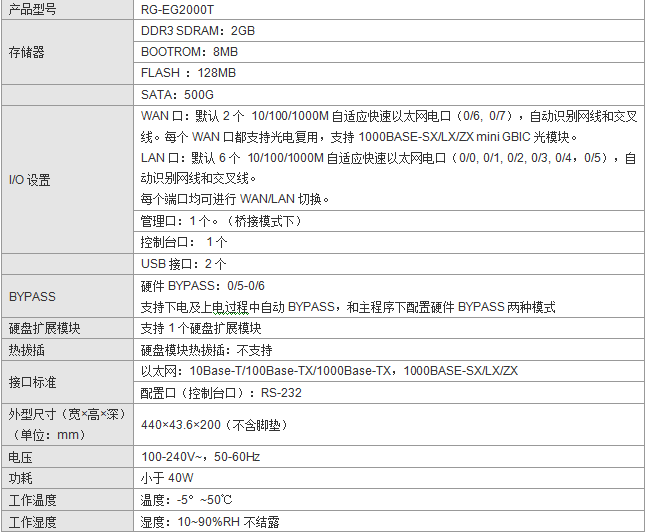

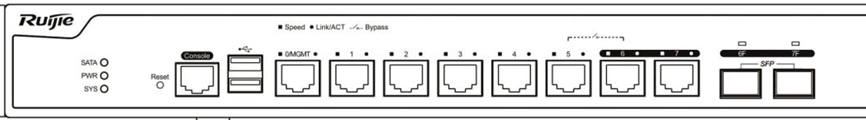

    EG2000T

指示灯说明

工作状态

PWR

电源正常：绿色常亮

电源关闭或故障：不亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

SATA

在位：绿色常亮

读写：绿色闪烁

0-7电口link/ACT指示灯

千/百/十兆Link：绿色常亮

数据收发：绿色闪烁

0-7电口speed指示灯

千兆：橙色常亮

百/十兆：不亮

6F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁



EG2000CE（EG2000CE-KTV、EG2000-KTV）

指示灯说明

工作状态

PWR

电源正常：绿色常亮

电源关闭或故障：不亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

SATA

在位：绿色常亮

读写：绿色闪烁

0-7电口link/ACT指示灯

千/百/十兆Link：绿色常亮

数据收发：绿色闪烁

0-7电口speed指示灯

千兆：橙色常亮

百/十兆：不亮

6F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

说明：

1.EG2000CE-KTV与EG2000CE的硬件形态完成一样，EG2000-KTV在EG2000CE基础上去掉硬盘，定制和客户portal对接，实现安卓和iphone手机能够做到大部分自动弹出广告后实现上网，此功能原理与EG普通版本的不认证弹广告功能类似； 基础功能与EG通用版本一样,用户目前使用的功能为NAT上网和弹广告；

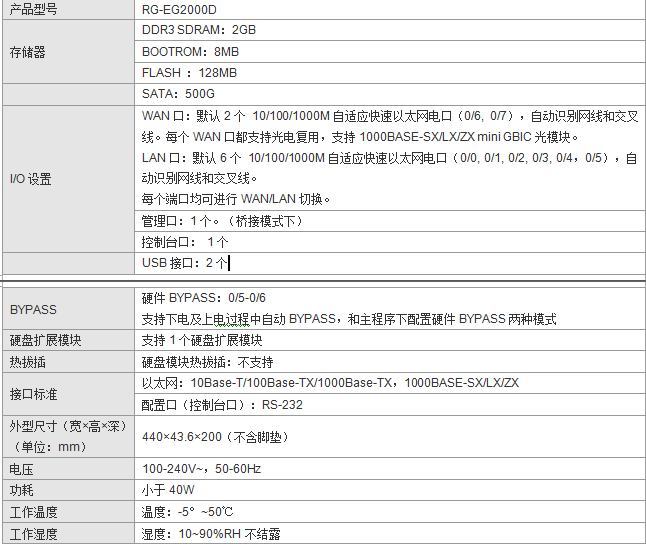

EG2000D

指示灯说明

工作状态

PWR

电源正常：绿色常亮

电源关闭或故障：不亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

SATA

在位：绿色常亮

读写：绿色闪烁

0-7电口link/ACT指示灯

千/百/十兆Link：绿色常亮

数据收发：绿色闪烁

0-7电口speed指示灯

千兆：橙色常亮

百/十兆：不亮

6F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁



    EG2000SE

指示灯说明

工作状态

PWR

电源正常：绿色常亮

电源关闭或故障：不亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

SATA

在位：绿色常亮

读写：绿色闪烁

0-7电口link/ACT指示灯

千/百/十兆Link：绿色常亮

数据收发：绿色闪烁

0-7电口speed指示灯

千兆：橙色常亮

百/十兆：不亮

6F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

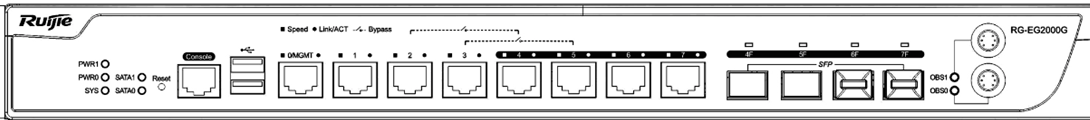

   EG2000G

指示灯说明

工作状态

PWR0

0槽电源正常：绿色常亮

0槽电源关闭或故障：红灯

0槽电源不在位：不亮

PWR1

1槽电源正常：绿色常亮

1槽电源不供电或故障：红灯

1槽电源不在位：不亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

过温或者故障告警：红色常亮

SATA0

0槽硬盘在位：绿色常亮

0槽硬盘读写：绿色闪烁

SATA1

1槽硬盘在位：绿色常亮

1槽硬盘读写：绿色闪烁

0/0-0/7电口link/ACT指示灯

千/百/十兆Link：绿色常亮

数据收发：绿色闪烁

0/0-0/7电口speed指示灯

千兆：橙色常亮

百/十兆：不亮

4F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

OBS0,OBS1光口BYPASS指示灯

供电：绿色常亮

不供电：不亮

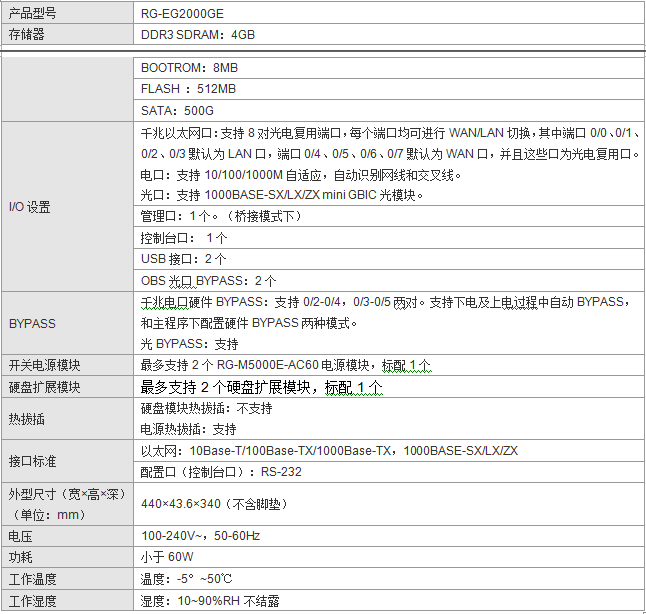

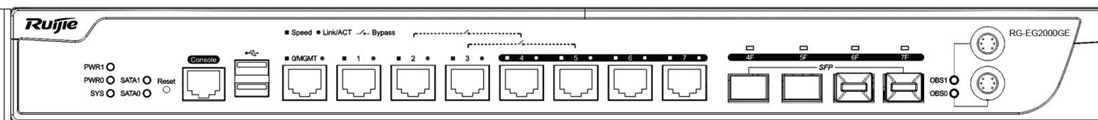

   EG2000GE

指示灯说明

工作状态

PWR0

0槽电源正常：绿色常亮

0槽电源关闭或故障：红灯

0槽电源不在位：不亮

PWR1

1槽电源正常：绿色常亮

1槽电源不供电或故障：红灯

1槽电源不在位：不亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

过温或者故障告警：红色常亮

SATA0

0槽硬盘在位：绿色常亮

0槽硬盘读写：绿色闪烁

SATA1

1槽硬盘在位：绿色常亮

1槽硬盘读写：绿色闪烁

0/0-0/7电口link/ACT指示灯

千/百/十兆Link：绿色常亮

数据收发：绿色闪烁

0/0-0/7电口speed指示灯

千兆：橙色常亮

百/十兆：不亮

4F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

OBS0,OBS1光口BYPASS指示灯

供电：绿色常亮

不供电：不亮

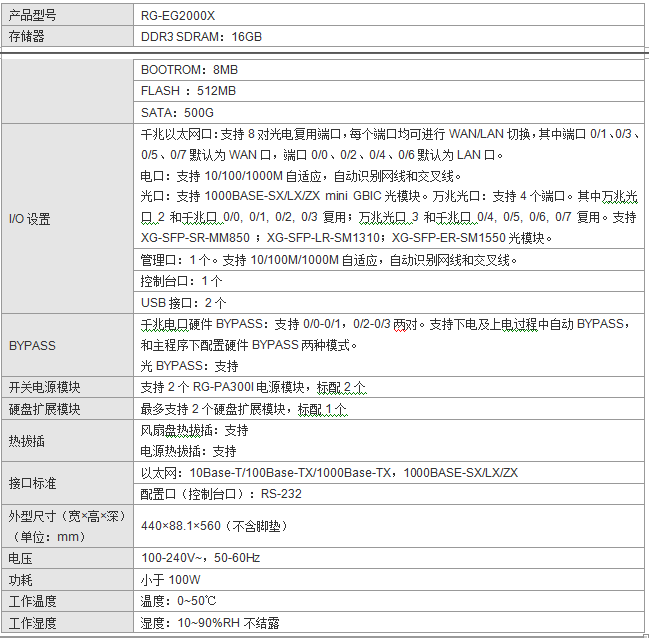

EG2000X

指示灯说明

工作状态

PWR1，PWR2

在位且工作正常：绿色常亮

不在位：不亮

故障或未上电：红色常亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

FAN

在位且工作正常：绿色常亮

不在位：不亮

故障：红色常亮或红绿闪烁

SATA

在位：绿色常亮

读写：绿闪烁

管理口Link指示灯

link时绿色常亮

管理口ACT指示灯

有数据收发时绿色闪烁

0-7千兆电口指示灯

千兆LINK：绿色常亮

百/十兆LINK：绿色常亮

数据收发：绿颜色灯闪烁

0F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

OBS0，OBS1光口BYPASS指示灯

供电：绿色常亮

不供电：不亮

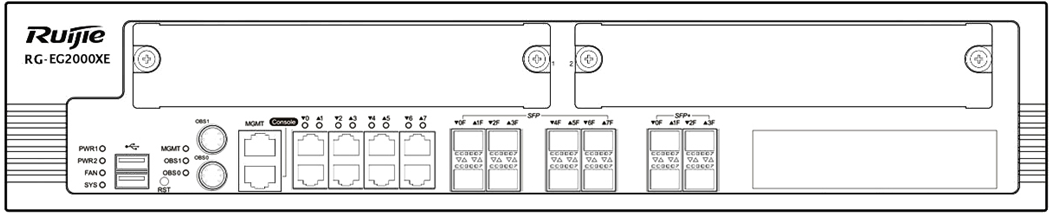

EG2000XE

指示灯说明

工作状态

PWR1，PWR2

在位且工作正常：绿色常亮

不在位：不亮

故障或未上电：红色常亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

FAN

在位且工作正常：绿色常亮

不在位：不亮

故障：红色常亮或红绿闪烁

SATA

在位：绿色常亮

读写：绿闪烁

管理口Link指示灯

link时绿色常亮

管理口ACT指示灯

有数据收发时绿色闪烁

0-7千兆电口指示灯

千兆LINK：绿色常亮

百/十兆LINK：绿色常亮

数据收发：绿颜色灯闪烁

0F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

OBS0，OBS1光口BYPASS指示灯

供电：绿色常亮

不供电：不亮

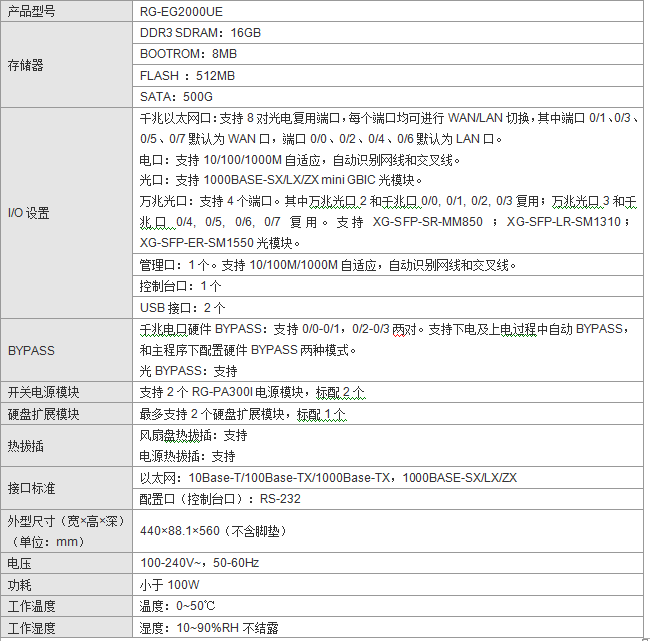

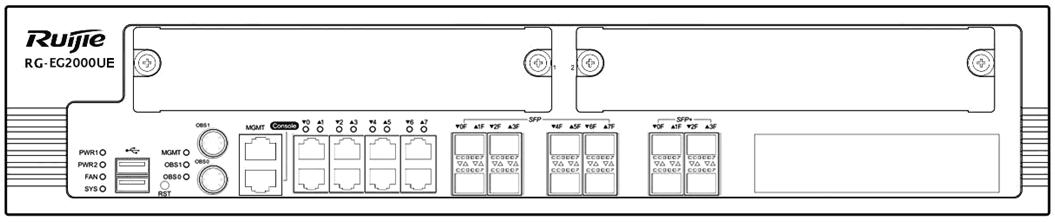

EG2000UE

指示灯说明

工作状态

PWR1，PWR2

在位且工作正常：绿色常亮

不在位：不亮

故障或未上电：红色常亮

SYS

上电初始化：绿色闪烁

初始化完成：绿色常亮

告警：红色常亮

FAN

在位且工作正常：绿色常亮

不在位：不亮

故障：红色常亮或红绿闪烁

SATA

在位：绿色常亮

读写：绿闪烁

管理口Link指示灯

link时绿色常亮

管理口ACT指示灯

有数据收发时绿色闪烁

0-7千兆电口指示灯

千兆LINK：绿色常亮

百/十兆LINK：绿色常亮

数据收发：绿颜色灯闪烁

0F-7F千兆光口指示灯

link：绿色常亮

数据收发：绿色闪烁

OBS0，OBS1光口BYPASS指示灯

供电：绿色常亮

不供电：不亮

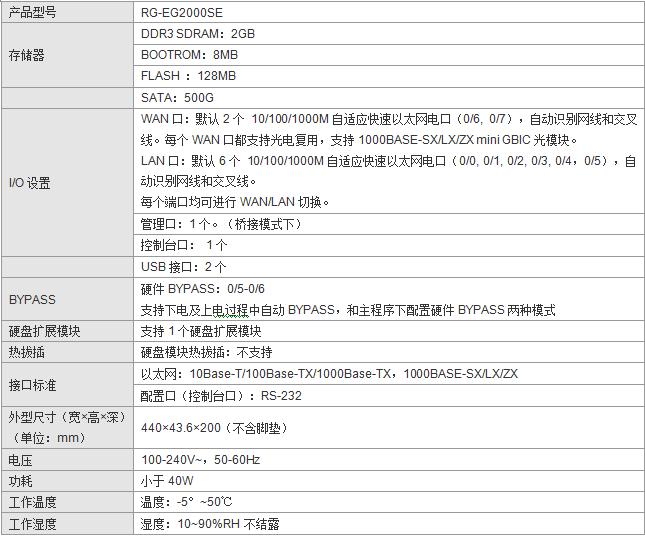

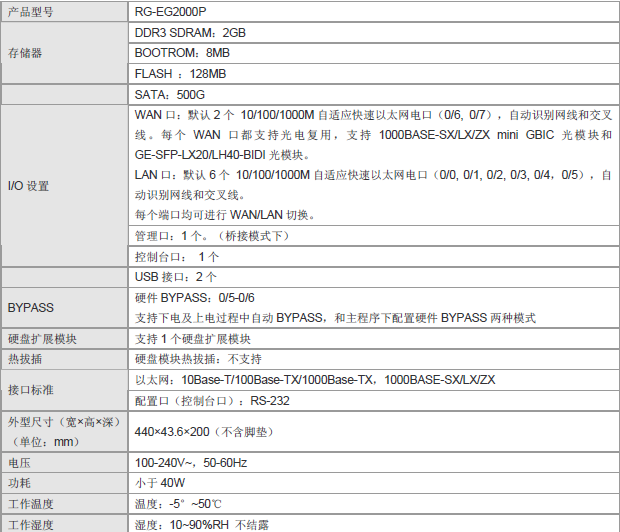

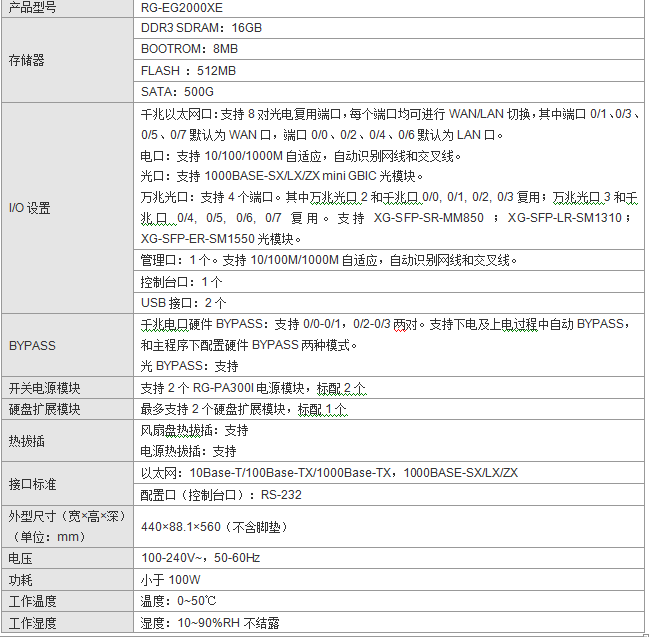

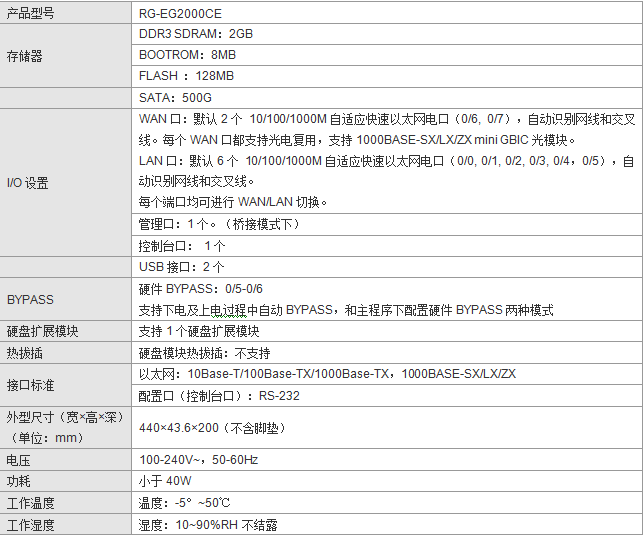

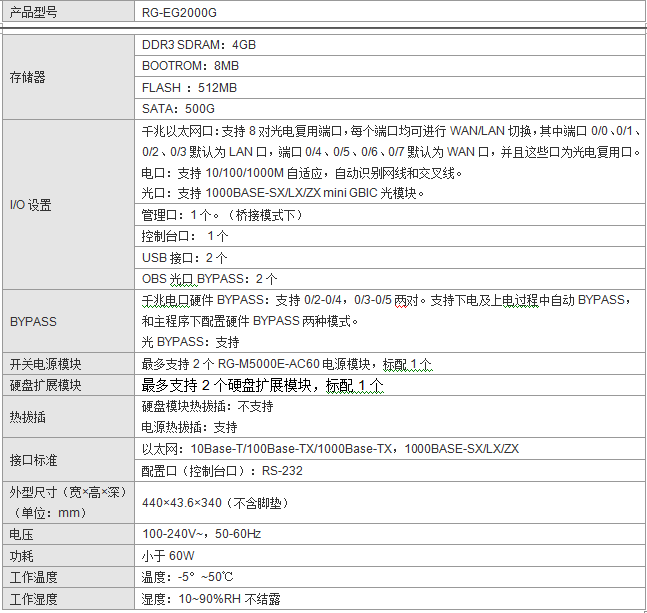

三、产品参数

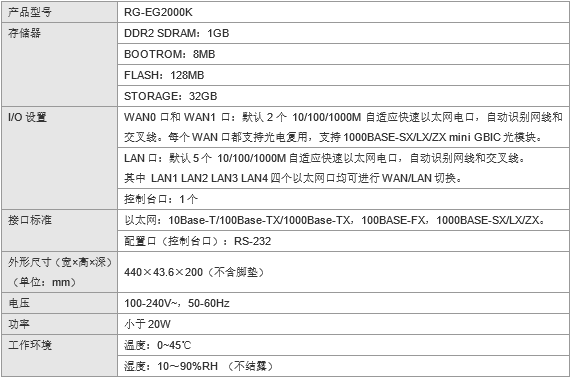

EG2000K/EG2000L内置了32G U盘用来存放审计日志

EG2000K/EG2000L与其它型号的EG最大的区别是存放日志的空间较小和默认情况下系统只能看到三个接口G0/0、G0/5、G0/6；G0/0默认情况下代表了LAN0-LAN4 五个接口，所以子接口的配置与其它EG不一样一定要加上vlan port 0 4 tag子接口才可以正常通信，具体配置参考"EG2000K单臂路由配置"章节；EG2000K/EG2000L不支持桥模式；





说明：EG2000CE-KTV、EG2000-KTV(不带硬盘)与EG2000CE的硬件形态完全一样；

















四、EG主要功能特点

            1、专业网络出口路由设备

     EG业务保障网关支持桥接模式、路由模式、旁路模式三种种部署方式，可以将其部署成透明设备，可以将其部署为路由出口设备，也可以将其部署在旁路，不对现有网络造成影响，充分满足不同网络环境下的部署要求。

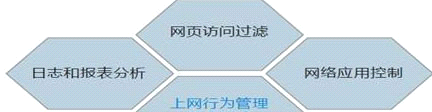

2、丰富的上网行为管理

EG业务保障网关采用锐捷网络自主研发的URL系统，全天候获取URL信息，锐捷URL规则库分为41个类别，1300万条目数，涵盖绝大部分的常用URL类别，已经达到业界网页行为管理的领先水平。

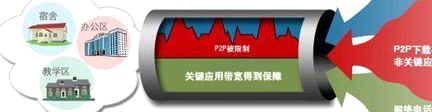

     3、基于应用的流量管理

    EG业务保障网关采用锐捷自主研发的新一代DPI引擎，能够准确识别包括P2P应用、IM、炒股软件、流媒体、企业办公、网络游戏等在内的超过900种协议。应用的识别准确率达到90%以上，涵盖了绝大部分常见应用。



     4、WEB认证和页面推送

    EG业务保障网关提供基于WEB实名认证，实现对于主机接入的控制，保证主机接入安全和内部网络的稳定运行。同时，EG业务保障网关具有实用的页面推送功能，将企业信息有效传导给用户，提升用户品牌形象和公众形象。
