一、组网需求
在校园网建设中，EG做为出口网关设备部署上组播，可以解决使用单播情况下带宽不足的问题。部署上组播可以访问外网的组播视频资源。

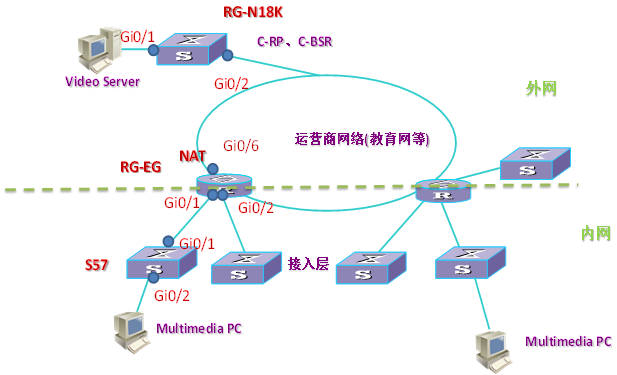

二、组网拓扑
三、配置要点
1. 首先配置保证拓扑环境单播通路。
2. 网关接口上配置组播。
3. 观察效果
四、配置步骤
1、配置单播路由通路
需要保证客户端能直接访问到组播服务器；
2、EG设备配置
开启全局组播：
EG2000DT(config)#ip multicast-routing
组播接口配置：
EG2000DT(config)#int gi0/1
EG2000DT(config-if-GigabitEthernet 0/1)#ip ad 192.168.0.2/24
EG2000DT(config-if-GigabitEthernet 0/1)#ip pim sparse-mode
EG2000DT(config-if-GigabitEthernet 0/1)# int gi0/6
EG2000DT(config-if-GigabitEthernet 0/6)#ip ad 9.9.9.1/24
EG2000DT(config-if-GigabitEthernet 0/6)#ip pim sparse-mode
EG2000DT(config)#ip pim rp-address 8.8.8.1 (手动配置RP地址，此配置可选，18K配置选举为RP后能动态通告EG RP的地址，动态通告的RP优先于手动配置的RP)
3、RG-N18K配置
开启全局组播：
N18K(config)#ip multicast-routing
组播接口配置：
N18K(config)#int gi0/1
N18K(config-if-GigabitEthernet 0/1)#ip ad 1.1.1.2/24
N18K(config-if-GigabitEthernet 0/1)#ip pim sparse-mode
N18K(config-if-GigabitEthernet 0/1)# int gi0/2
N18K(config-if-GigabitEthernet 0/2)#ip ad 8.8.8.1/24
N18K(config-if-GigabitEthernet 0/2)#ip pim sparse-mode
N18K(config)# ip pim rp-candidate gi0/2
N18K(config)# ip pim bsr-candidate gi0/2
4、S57配置
1）当作二层交换使用，无需其他配置
2）开了三层需要配置PIM-SM模式
开启全局组播：
S57(config)#ip multicast-routing
组播接口配置：
S57(config)#int gi0/1
S57(config-if-GigabitEthernet 0/1)#ip ad 192.168.0.3/24
S57(config-if-GigabitEthernet 0/1)#ip pim sparse-mode
S57(config-if-GigabitEthernet 0/1)# int gi0/2
S57(config-if-GigabitEthernet 0/2)#ip ad 192.168.1.2/24
S57(config-if-GigabitEthernet 0/2)#ip pim sparse-mode
五、配置验证
1. show run 查看配置是否都配置成功
2. show ip mvif查看组播接口是否配置成功
3. show ip igmp groups查看是否学习到点播需求
Group Address：组地址
Interface：表示从接口VLAN 1有组播请求
Uptime：请求总时长已经持续了这么长
Expires：超时时间
Last Reporter：最后一个请求的用户ip

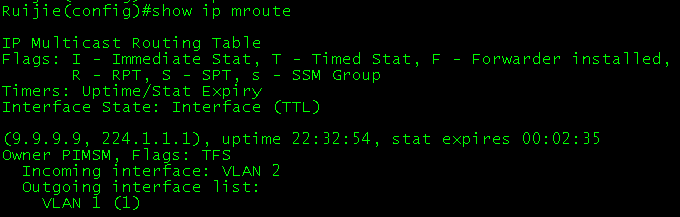

4. show ip mroute查看是否建立组播转发表项
uptime : 表示表项已经建立了时间
stat expires：表项超时时间
Owner
PIMSM 表示当前开启的是PIMSM模式
Flags：TFS 参照上面的flags解释，主要看FS两个标志位，F表示表项已下发底层，S表示的表项是走SPT树生成的
Incoming interface：表示设备收到组播数据的接口
Outgoing interface：表示设备发送组播数据的接口
5.show ip pim sparse-mode rp mapping 查看在配置PIM-SM模式RP服务的组播，如果没有信息，表示组播网内没有设备配置RP选举,PIM-SM模式要有设备是RP，建议在性能较高的核心设备上配置RP；
六、注意问题(可选)---如常见的容易配错的点，一些限制，一些容易产品的问题等；
问题1：到源端、RP端的单播路由不通，未正确配置单播路由
诊断：ping xxxx 查看通路情况
show ip route查看单播路由
show ip rpf xxxx(源或者RP的地址)
问题2：组播接口未启动
诊断：show ip mvif查看哪些组播接口已启动
问题3：未配置RP
诊断：show ip pim sparse-mode rp mapping
问题4：无法收到组播流
诊断：show ip igmp groups查看是否有点播需求
show ip mroute查看是否有表项，再确认问题1，2，3
没有组播表项说明没有组播数据过来，检查单播路由是否配置正确和组播配置是开启，组播服务器是正常在传送组播数据，且有客户端加入组播组；
