01 无线配置

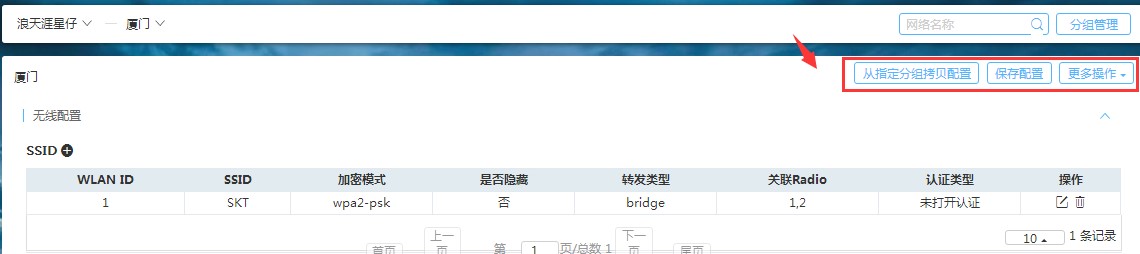

1、概览

可以看到该网络分组给下面AP下发配置的无线名字、加密方式、转发类型等

从指定分组拷贝配置：该MACC上如果有其他分组已经配置好了无线配置，可以拷贝无线配置到现在编辑的网络分组下

保存配置：更改了无线配置后需要点击下保存

2、无线配置编辑

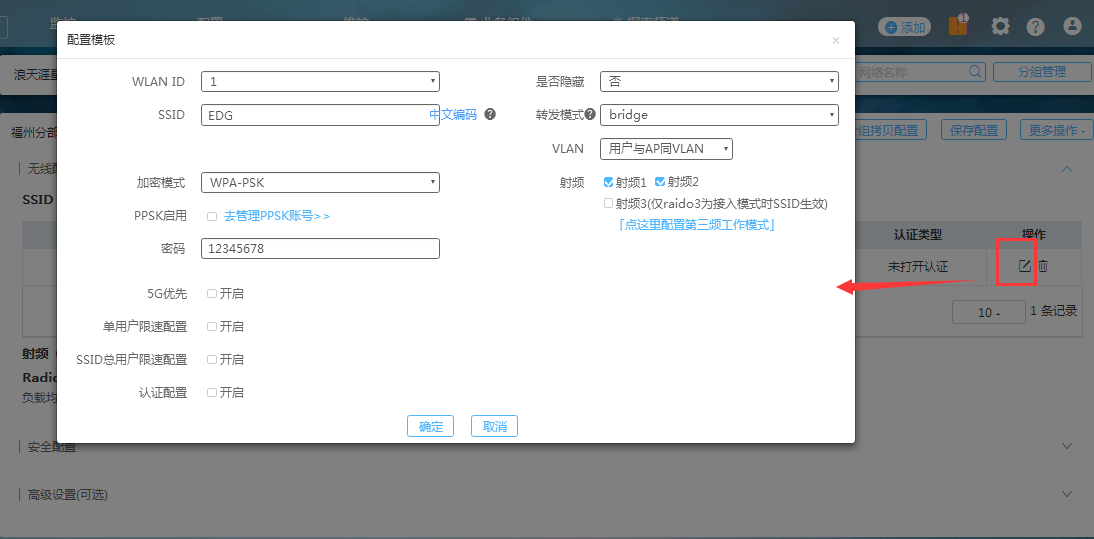

点击无线配置后面的编辑选项，弹出的配置模板可以进行更改无线配置

1）WLAN ID：有多个无线名称的时候会按编号递增，按照默认即可

2）SSID：无线名称，终端连接是需要搜索该名字后连接无线

3）是否隐藏：如果选择隐藏，则终端搜索不到无线名称进行连接，需要终端自己配置添加无线进行连接

4）中文编码：当无线名字是中文的情况下，需要勾选中文编码，选择UTF-8格式。

5）转发模式：可以选择bridge模式（桥模式或者AP接入模式）和NAT模式。

6）加密模式：选择加密协议，比如WAP2-PSK

7）密码：填入连接无线需要的密码，如果加密模式选择open，则没有了密码选项。

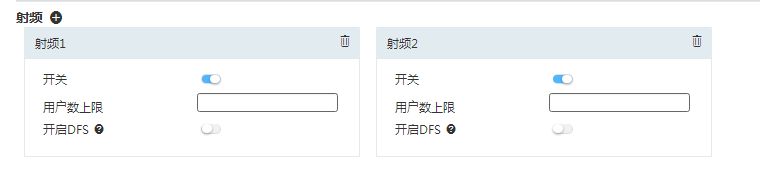

射频：勾选对应的射频卡下发无线配置。例如：RAP210，可以只勾选射频卡1，因为RAP210是单频2.4G设备。

8）5G优先：对于双频设备，开启5G优先，下面的终端用户会优先连接5G信号

9)单用户限速：可以对于连接上来的终端设备限制最大带宽，单位是KB/s

10）SSID总用户限速配置：连接该无线信号的所有终端加起来的带宽总和最大带宽值

注解：

1）bridge模式，终端连接无线后获取的地址由上联设备提供。该模式要先确认好上联设备能够分配IP地址。

VLAN：用户与AP同VLAN，是指的AP的网段和无线用户网段一致，只要AP能获取到地址，无线用户也能获取相同网段地址。其他VLAN：可以根据无线终端需要属于的VLAN来设置。例如：AP是属于VLAN1，无线用户需要属于VLAN10，这里就需要设置选择其他VLAN，然后填入无线用户VLAN ID：10。
