外网线数量=外网口容量+子接口容量
① 物理口容量
各个型号的接口属性，如图：
|
|
NBR1000G-C |
NBR2000G-C |
NBR3000G-S |
|
Gi0/0 |
内网口 |
内网口 |
内网口 |
|
Gi0/1 |
二层口 |
内网口 |
内网口 |
|
Gi0/2 |
外网口 |
外网口 |
外网口 |
|
Gi0/3 |
外网口 |
外网口 |
外网口 |
|
Gi0/4 |
外网口 |
外网口 |
外网口 |
|
Gi0/5 |
------- |
外网口 |
外网口 |
|
Gi0/6 |
------- |
外网口 |
外网口 |
|
Gi0/7 |
------- |
外网口 |
外网口 |
|
光口 |
------- |
有 |
有 |
注意：只有第一个接口和最后一个接口无法进行内外网转换，其他的接口都可以转换。只有NBR1000G-C有二层口，所有的二层接口都可以转换成内网口或者是外网口；
例如：NBR1000G-C的Gi0/0是内网口，第一个接口无法进行内外网转换，所以总共可以转换为外网口的有4个，即可以接四条外网线；
② 子接口容量：
外网口如果不够用，可以通过扩展子接口来规避；
各设备的子接口容量如下：
|
型号 |
NBR1000G-C |
NBR2000G-C |
NBR3000G-S |
|
子接口容量 |
10 |
500 |
500 |

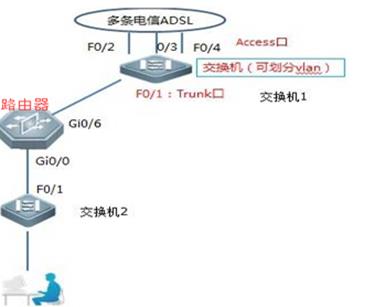

注意：设置子接口的前提，需要外网有可网管交换机转接，拓扑如图：
③ 总外网口容量
所以，NBR1000G-C最多可以接14个外网线=4个外网口+10个子接口
