一、功能需求
拓扑视图管理提供了以最直观的方式进行网络中的拓扑视图管理的功能。拓扑各视图反映了设备以及设备之间的连接关系（即拓扑关系，根据设备之间不同的连接关系，分别组织在三层拓扑图、路由拓扑图以及二层拓扑图中）在拓扑图中显示为节点和链路。您可以通过对设备、链路的告警、流量进行监控，以及对设备进行一些方便的操作，达到网络的监控、维护目的。
二、配置步骤

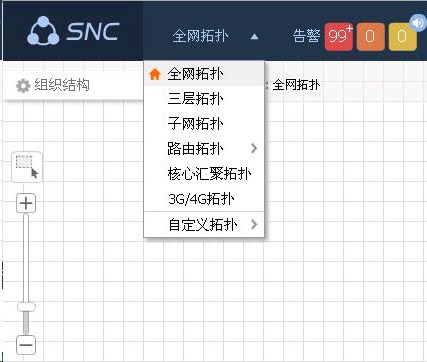

1、系统默认有以下拓扑视图：三层拓扑、全网拓扑、子网拓扑、路由拓扑、核心汇聚拓扑、3G/4G拓扑
三层拓扑：查看全网的三层设备和网段之间的访问关系，同时支持双击查看某一个网段的二层拓扑结构（链路拓扑）；
子网拓扑：全网拓扑的子视图，管理员可以通过选择某个子网查看该网段设备的拓扑图；
路由拓扑：在路由拓扑图上展示的是系统中的三层设备（例如三层交换机或者路由器等）之间的路由关系；
核心汇聚拓扑：基于全网拓扑，仅呈现三层设备的网络拓扑关系，应用于网络二层接入设备较多不关心的场景下。
3G/4G拓扑：只关注3G/4G路由器和汇聚网关的节点链路关系时的场景
2、自定义拓扑

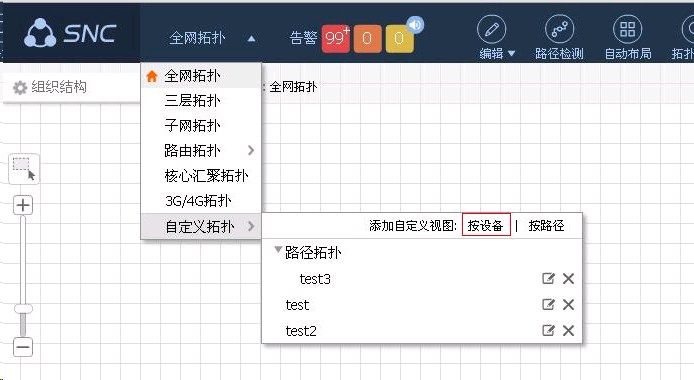

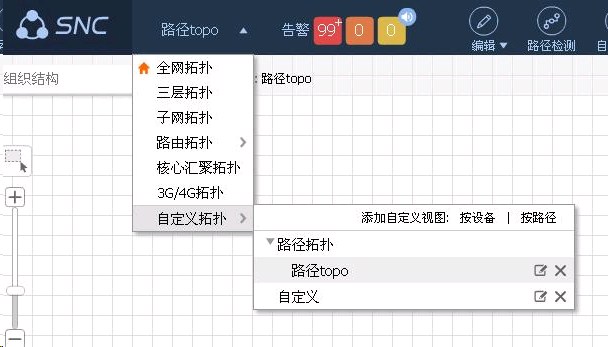

1）自定义拓扑，点击对应树节点，按设备创建

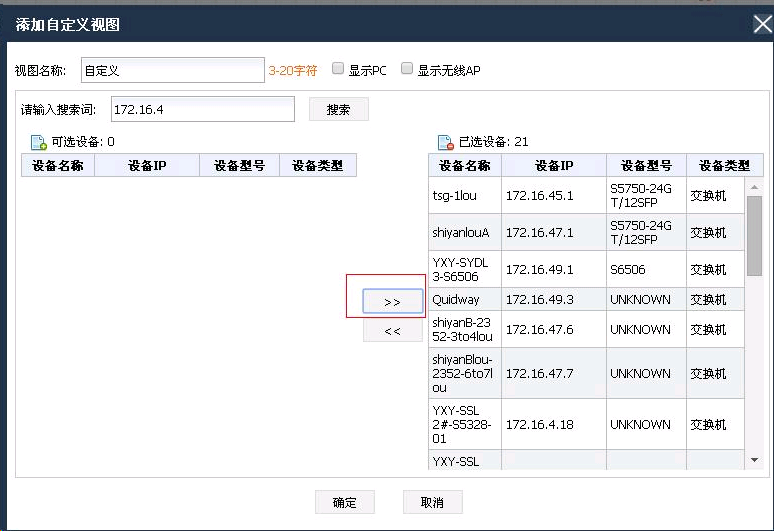

2）输入视图名称，选择视图包含的设备，点击添加
创建成功

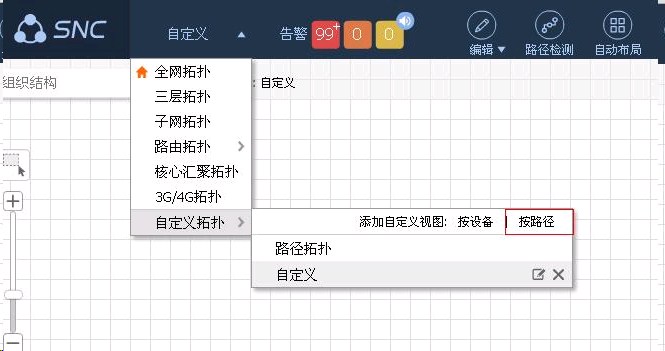

3）自定义拓扑，按路径创建

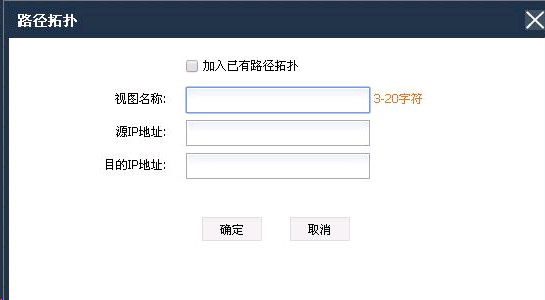

4）输入拓扑名称、源IP、目的IP，确定

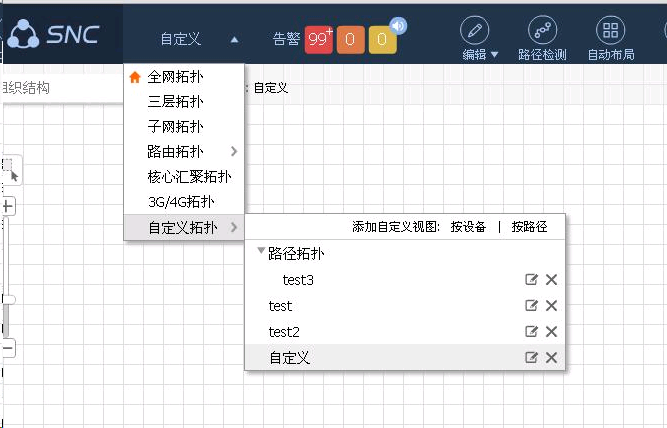

创建成功
3、分组拓扑
可针对全网拓扑进行分层拓扑展示，分层拓扑可与资产分组同步设置，也可单独设置
1）与资产分组同步

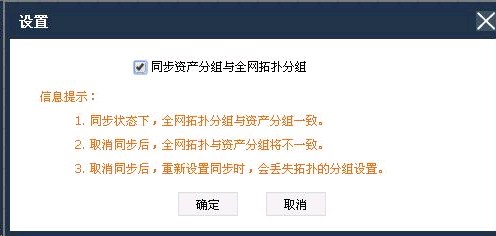

进入全网拓扑，单击组织结构的
按钮，进行设置，勾选同步资产分组与全网拓扑分组，并确定
资产及设备模块的分组操作均会同步到设备，而全网拓扑中的分组操作也会同步到资产及设备模块

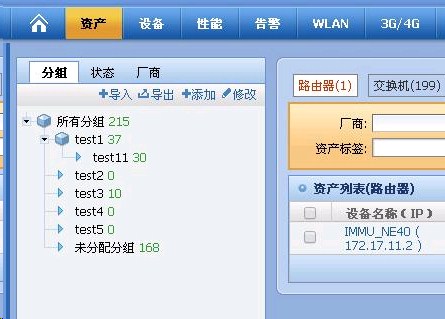

资产分组:

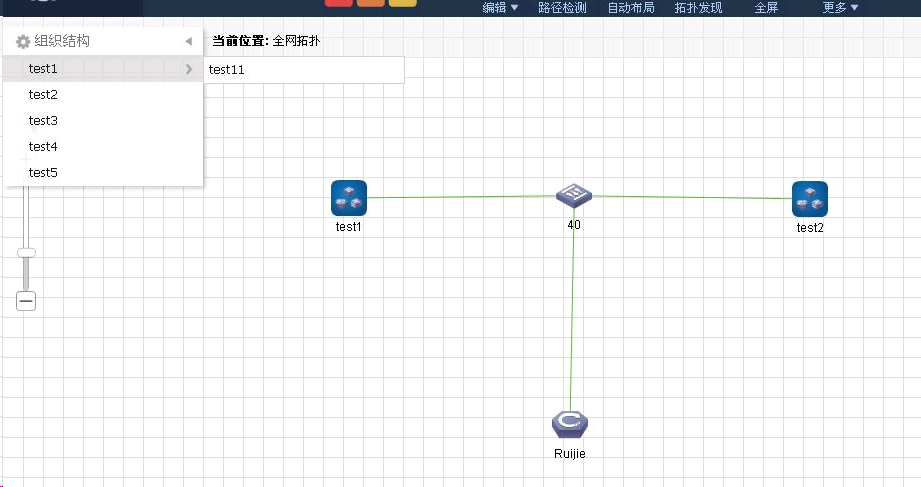

全网拓扑分组
说明：旧版本升级到SNC2.31版本，则该选项默认为不勾选，资产分组与拓扑分组操作互不影响
全新安装的SNC2.31版本，则该项默认为勾选，资产与拓扑分组操作相互同步
2）

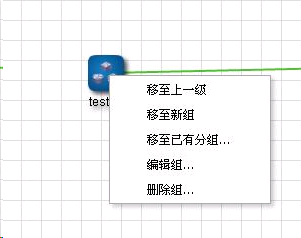

选中节点，右键，移至新组或移至已有分组
在分组拓扑中，选择节点后，右键，可选择将节点移至上一级
选中分组，右键，可对分组进行移动、编辑等操作
4、设置主页拓扑视图
1）主页拓扑，可理解为默认拓扑，即打开拓扑后，默认呈现的拓扑；
在对应视图，勾选房子的图标，则设置主页视图生效，即进入拓扑后，默认打开的是所设置的拓扑。
