产品介绍

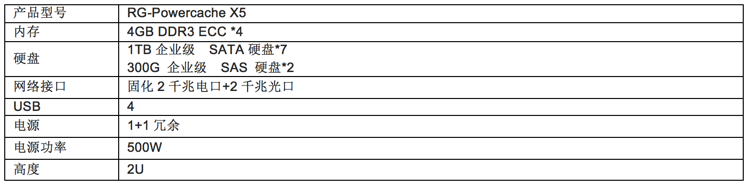

PowerCache X5 （v1.0）

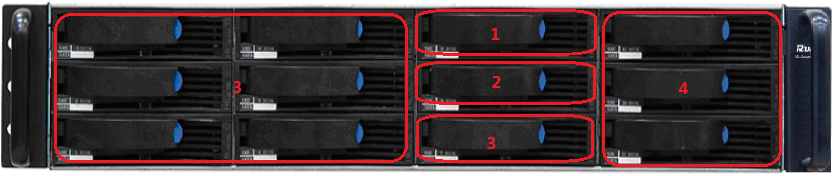

正面：

1、Cache系统盘（1块），容量300G，用于存储PowerCache的操作系统、数据库信息、设备配置等；

2、Cache数据盘（1块），容量300G，用于存储PowerCache的缓存数据，可以为HTTP内容、视频内容或P2P内容，具体存储内容可以在设备初始化时进行分配；

3、Cache数据盘（7块），每块盘容量1T，用于存储PowerCache的缓存数据，可以为HTTP内容、视频内容或P2P内容，具体存储内容可以在设备初始化时进行分配；

4、预留硬盘槽位，不支持扩展；

注意：磁盘的顺序不能更改，否则可能导致数据库损坏，无法正常提供服务。如果遇到磁盘问题，请勿随意更换或者调整磁盘顺序，建议联系锐捷技术支持热线4008111000进行支持，或者在当地工程师的指导下进行操作。

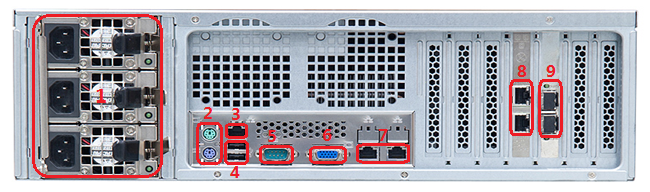

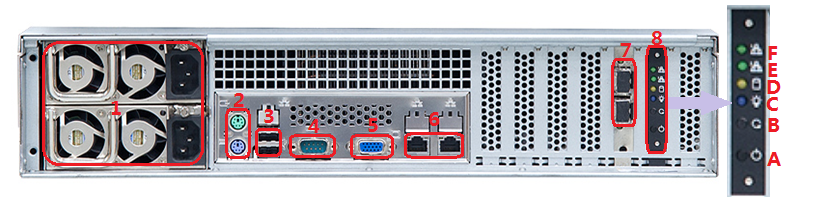

背面：

1、风扇与电源；

2、鼠标、键盘ps/2接口；

3、USB接口（母头接口为蓝色的是USB3.0，否则为USB2.0）；

4、console口（DB9形态）；

5、显示器VGA接口；

6、以太网接口，左侧为eth0口，右侧为eth1口（主板集成网卡指示灯，正常为熄灭状态，通信时左侧灯常亮，右灯闪烁）；

7、千兆光口，上侧为eth2口，下侧为eth3口（正常状态下为熄灭状态，通信时闪烁）；

8、控制面板，具体功能为：

A、电源键，系统电源开关；

B、系统重启键；

C、系统电源指示灯（正常通电时为绿色，如通电不亮，则说明指示灯对应的电源模块有问题）；

D、系统硬盘状态灯；

Ｅ、网络状态指示灯（eth0口）（正常状态下为熄灭状态，通信时闪烁）；

Ｆ、网络状态指示灯（eht1口）（正常状态下为熄灭状态，通信时闪烁）；

说明：不支持万兆卡扩展

参数规格：

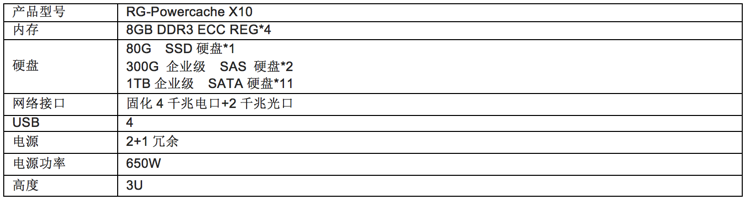

PowerCache X10  （v1.0）

正面：

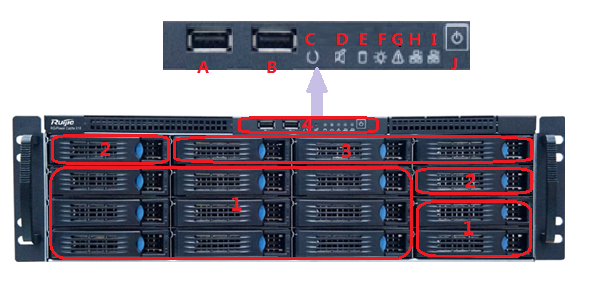

1、Cache数据盘（11块），每个盘容量1T，用于存储PowerCache的缓存数据，可以为HTTP内容、视频内容或P2P内容，具体存储内容可以在设备初始化时进行分配；

2、Cache数据盘（2块），每块盘容量300G，用于存储PowerCache的缓存数据，可以为HTTP内容、视频内容或P2P内容，具体存储内容可以在设备初始化时进行分配；

3、预留硬盘槽位，不支持扩展；

4、USB接口及控制面板：

A、USB接口（母头接口为蓝色的是USB3.0，否则为USB2.0）；

B、USB接口（母头接口为蓝色的是USB3.0，否则为USB2.0）；

C、系统重置键，需要使用尖利物品才能按下，按下后系统将重启；

D、报警消除按钮，当系统硬件或软件出现故障时，系统将会发出声音报警，提示用户设备出现异常；用尖利物品按下后，系统将停止声音报警；

E、硬盘状态指示灯；

F、电源指示灯（正常通电时为绿色，如通电不亮，则说明指示灯对应的电源模块有问题）；

G、故障指示灯，如果系统出现故障，该灯会亮起；

H、网络状态指示灯（eth0口）（正常状态下为熄灭状态，通信时闪烁）；；

I、网络状态指示灯（eth1口）（正常状态下为熄灭状态，通信时闪烁）；；

J、系统电源开关。

说明：

1）PowerCache X10的系统盘是内置的SSD盘，没有安装在面板上；

2）注意：磁盘的顺序不能更改，否则可能导致数据库损坏，无法正常提供服务。如果遇到磁盘问题，请勿随意更换或者调整磁盘顺序，建议联系锐捷技术支持热线4008111000进行支持，或者在当地工程师的指导下进行操作。

背面：

1、设备电源;

2、键盘、鼠标PS/2接口 ;

3、Console接口（RJ45形态）;

4、USB接口（母头接口为蓝色的是USB3.0，否则为USB2.0）；

5、Console接口（DB9形态）；

6、显示器VGA接口；

7、以太网接口，左侧为eth0口，右侧为eth1口（主板集成网卡指示灯，正常为熄灭状态，通信时左侧灯常亮，右灯闪烁）；

8、以太网接口，上侧为eth2口，下侧为eth3口（主板集成网卡指示灯，正常为熄灭状态，通信时左侧灯常亮，右灯闪烁）；

9、千兆光口，上侧为eth4口，下侧为eth5口（正常状态下为熄灭状态，通信时闪烁）。

说明：支持万兆卡扩展



参数规格：

PowerCache X5E/X5C  （v1.0）

正面：

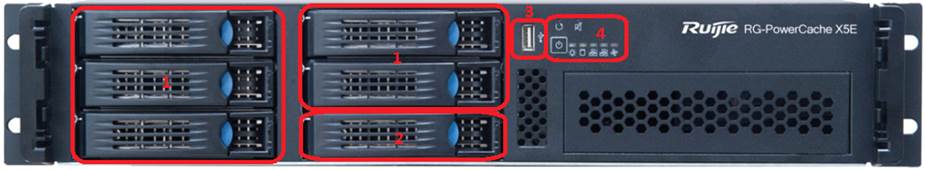

1、Cache数据盘（5块），容量2T，用于存储PowerCache的缓存数据，可以为HTTP内容、视频内容或P2P内容，具体存储内容可以在设备初始化时进行分配；

2、预留硬盘槽位，不支持扩展；

3、USB接口；

4、控制面板，控制面板的具体功能如下：

A．系统电源开关

B．电源指示灯（正常通电时为绿色，如通电不亮，则说明指示灯对应的电源模块有问题）；

C．系统磁盘状态灯

D．网络状态灯（正常状态下为熄灭状态，通信时闪烁）；

E．网络状态灯（正常状态下为熄灭状态，通信时闪烁）；

F．系统重启键

G．报警消除按钮，当系统硬件或软件出现故障时，系统将会发出声音报警，提示用户设备出现异常；用尖利物品按下后，系统将停止声音报警；



注意：磁盘的顺序不能更改，否则可能导致数据库损坏，无法正常提供服务。如果遇到磁盘问题，请勿随意更换或者调整磁盘顺序，建议联系锐捷技术支持热线4008111000进行支持，或者在当地工程师的指导下进行操作。

背面：

1、风扇与电源；

2、PS/2接口，可以连接PS/2鼠标、键盘；

3、USB接口，左侧为USB2.0接口，右侧为USB3.0接口（母头接口为蓝色的是USB3.0，否则为USB2.0）；

4、千兆电口，上侧为eth0口，下侧为eth1口（主板集成网卡指示灯，正常为熄灭状态，通信时左侧灯常亮，右灯闪烁）；

5、Console接口（DB9形态）;

6、显示器VGA接口，可以外接显示器；

7、千兆光口，上侧为eth2口，下侧为eth3口（正常状态下为熄灭状态，通信时闪烁）；

说明：不支持万兆卡扩展

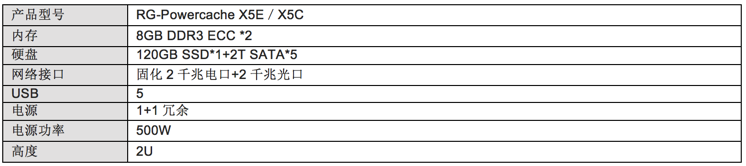

参数规格：

PowerCache X10E/X10C  （v1.0）

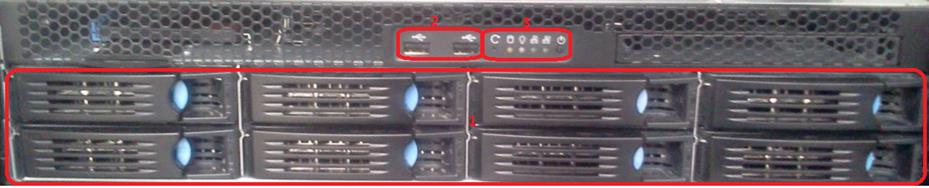

正面：

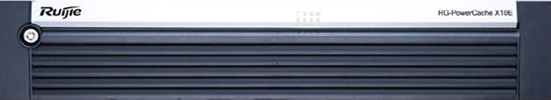

X10E的正面为一个挡板，需要使用随机附送的钥匙（新出厂的设备，悬挂在后面板上）才能打开，如果钥匙丢失，前面板将无法打开。

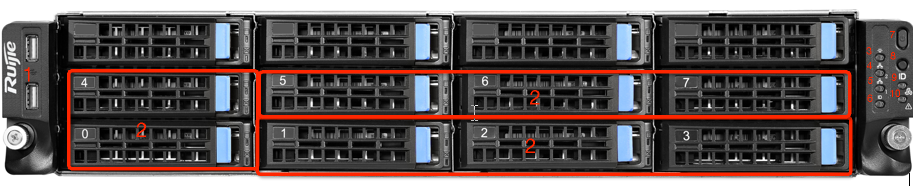

前面板打开后，如下图所示：

1、Cache数据盘（8块），容量2T，用于存储PowerCache的缓存数据，可以为HTTP内容、视频内容或P2P内容，具体存储内容可以在设备初始化时进行分配；

2、USB接口；

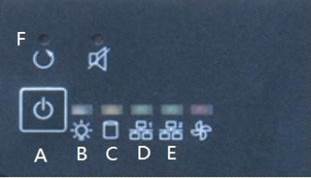

3、控制面板，面板上的具体信息如下：

A、系统重置键

B、故障消除按钮，当系统硬件或软件出现故障时，系统将会发出声音报警，提示用户设备出现异常；用尖利物品按下后，系统将停止声音报警；

C、系统磁盘状态灯

D、网络状态指示灯（正常状态下为熄灭状态，通信时闪烁）；

E、网络状态指示灯（正常状态下为熄灭状态，通信时闪烁）；

F、系统电源开关

注意：磁盘的顺序不能更改，否则可能导致数据库损坏，无法正常提供服务。如果遇到磁盘问题，请勿随意更换或者调整磁盘顺序，建议联系锐捷技术支持热线4008111000进行支持，或者在当地工程师的指导下进行操作。

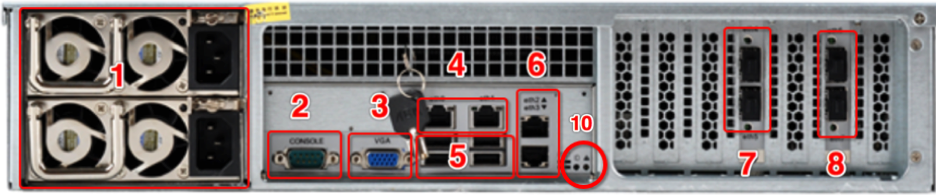

背面：

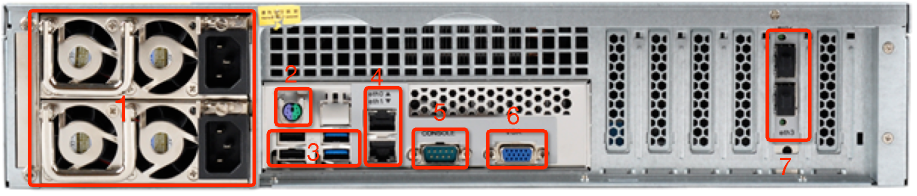

1、风扇与电源；

2、console口（DB9形态）；

3、显示器接口；

4、千兆电口，左侧为eth0口，右侧为eth1口；

5、USB接口（母头接口为蓝色的是USB3.0，否则为USB2.0）；

6、千兆电口，上侧为eth2口，下侧为eth3口（主板集成网卡指示灯，正常为熄灭状态，通信时左侧灯常亮，右灯闪烁）；

8、千兆光口，上侧为eth4口，下侧为eth5口（正常状态下为熄灭状态，通信时闪烁）；

9、千兆光口，上侧为eth6口，下侧为eth7口（正常状态下为熄灭状态，通信时闪烁）；

10、ID为主板运行指示灯，开机为绿色，只有一种颜色。另一个status指示灯为主板运行状态指示灯，正常为绿色，如变成黄色，则说明主板运行状态不正常，此指示灯有黄绿两种颜色！

说明：支持万兆卡扩展



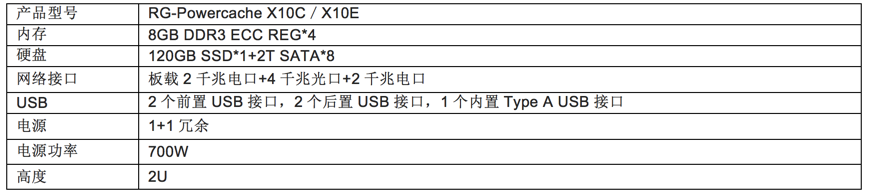

参数规格：

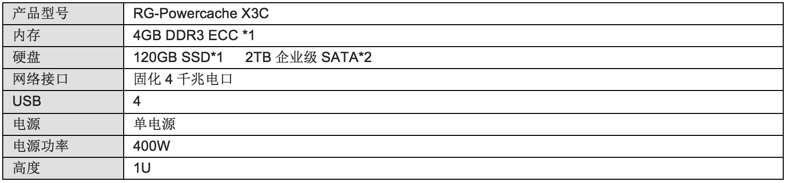

PowerCache X3C  （v1.0）

正面：



从左往右依次是：

①  USB接口

②  USB接口

③  ETH0指示灯（接线亮）

④  ETH1指示灯（接线亮）

⑤  硬盘指示灯（系统盘）

⑥  电源指示灯

⑦  重启按钮

⑧  开机按钮



背面：

从左到右依次是：

①  电源风扇

②  电源接口

③  电源开关

④  PS2接口（2个）

⑤  USB接口（2个）

⑥  VGA接口

⑦  千兆电口ETH0~ETH4



说明：不支持万兆卡扩展



参数规格：



PowerCache X5E/X5C  （v2.0）

正面：





从左到右依次是：

①   USB接口

②   硬盘槽位及硬盘（12个槽位，0~4槽位）

③   电源状态指示灯

④   网口指示灯1

⑤   网口指示灯2

⑥   ID灯

⑦   Power 按钮

⑧   ID按钮

⑨   风扇失效指示灯

⑩   系统异常指示灯



电源状态指示灯

服务器开机运行时常亮（绿色）；服务器关机后灯灭

网口指示灯1

闪亮：网络已连接或传输数据（绿色）

熄灭：网络无连接

网口指示灯2

闪亮：网络已连接或传输数据（绿色）

熄灭：网络无连接

ID灯

服务器连接电源后，按下ID按钮则此灯蓝色点亮，用以识别机器，再按一次关闭

Power按钮

服务器开、关机按钮

ID按钮

系统ID识别按钮

风扇失效指示灯

提供风扇失效的报警功能

系统正常运行时，灯不亮

系统风扇失效时，灯亮（琥珀色）

（在关机或者AC通电，BMC初始化时，灯亮属于正常状态）

系统异常指示灯

提供系统异常状态的报警功能，如系统温度过高等的异常状态(琥珀色)

（系统正常运行时灯不亮，但AC通电，BMC初始化时灯亮属于正常状态）



注意：磁盘的顺序不能更改，否则可能导致数据库损坏，无法正常提供服务。如果遇到磁盘问题，请勿随意更换或者调整磁盘顺序，建议联系锐捷技术支持热线4008111000进行支持，或者在当地工程师的指导下进行操作。

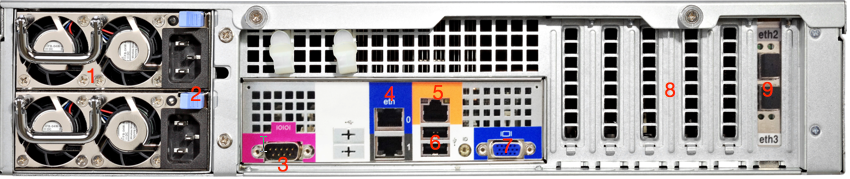

背面：

从左到右依次是：

①  电源风扇（4个）

②  电源接口（2个）

③  串行接口

④  千兆电口ETH0-ETH1

⑤  IPMI管理口接口

⑥  USB接口

⑦  VGA接口

⑧  PCI-e 扩展口

⑨  千兆光口ETH2-ETH3





说明：

1、不支持万兆卡扩展

2、IPMI接口即智能平台管理接口。不可用于web管理，用户可以利用 IPMI 监视服务器的物理特征，如温度、电压、电扇工作状态、电源供应以及机箱入侵等，一般为工厂硬件检测使用。



规格参数：



PowerCache X10E/X10C （v2.0）

正面：

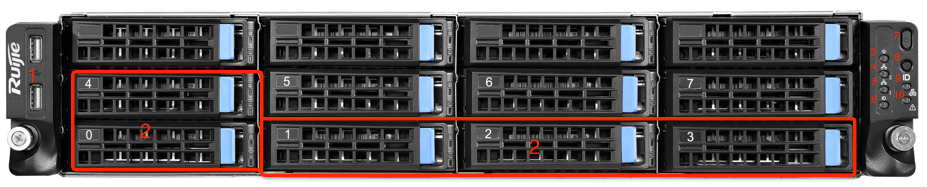

从左到右依次是：

①   USB接口

②   硬盘槽位（12盘位，0~7槽位）

③   电源状态指示灯

④   网口指示灯1

⑤   网口指示灯2

⑥   ID灯

⑦   Power 按钮

⑧   ID按钮

⑨   风扇失效指示灯

⑩   系统异常指示灯



电源状态指示灯

服务器开机运行时常亮（绿色）；服务器关机后灯灭

网口指示灯1

闪亮：网络已连接或传输数据（绿色）

熄灭：网络无连接

网口指示灯2

闪亮：网络已连接或传输数据（绿色）

熄灭：网络无连接

ID灯

服务器连接电源后，按下ID按钮则此灯蓝色点亮，用以识别机器，再按一次关闭

Power按钮

服务器开、关机按钮

ID按钮

系统ID识别按钮

风扇失效指示灯

提供风扇失效的报警功能

系统正常运行时，灯不亮

系统风扇失效时，灯亮（琥珀色）

（在关机或者AC通电，BMC初始化时，灯亮属于正常状态）

系统异常指示灯

提供系统异常状态的报警功能，如系统温度过高等的异常状态(琥珀色)

（系统正常运行时灯不亮，但AC通电，BMC初始化时灯亮属于正常状态）



注意：磁盘的顺序不能更改，否则可能导致数据库损坏，无法正常提供服务。如果遇到磁盘问题，请勿随意更换或者调整磁盘顺序，建议联系锐捷技术支持热线4008111000进行支持，或者在当地工程师的指导下进行操作。

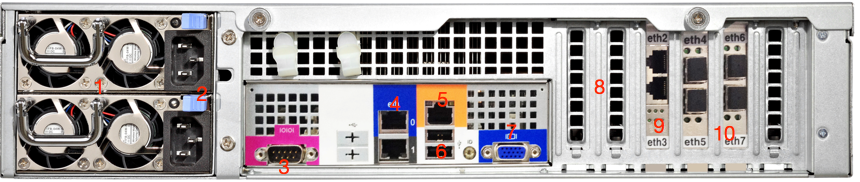

背面：

从左到右依次是：

①  电源风扇（4个）

②  电源接口（2个）

③  串行接口

④  千兆电口ETH0-ETH1

⑤  IPMI管理口接口

⑥  USB接口

⑦  VGA接口

⑧  PCI-e 扩展口

⑨  千兆电口ETH2-ETH3

⑩      千兆光口ETH4-ETH7



说明：

1、支持万兆卡扩展

2、IPMI接口即智能平台管理接口。不可用于web管理，用户可以利用 IPMI 监视服务器的物理特征，如温度、电压、电扇工作状态、电源供应以及机箱入侵等，一般为工厂硬件检测使用。

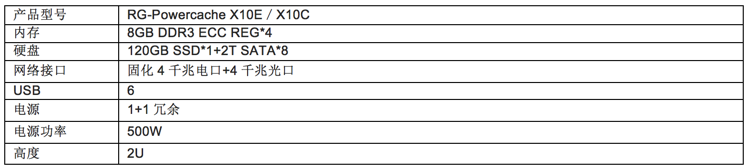

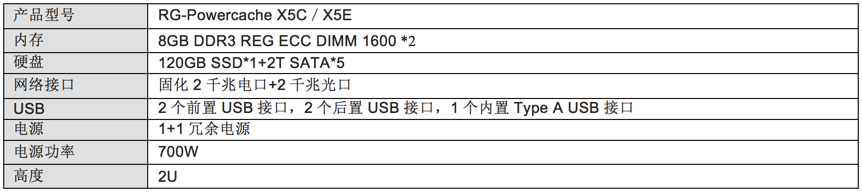

规格参数：

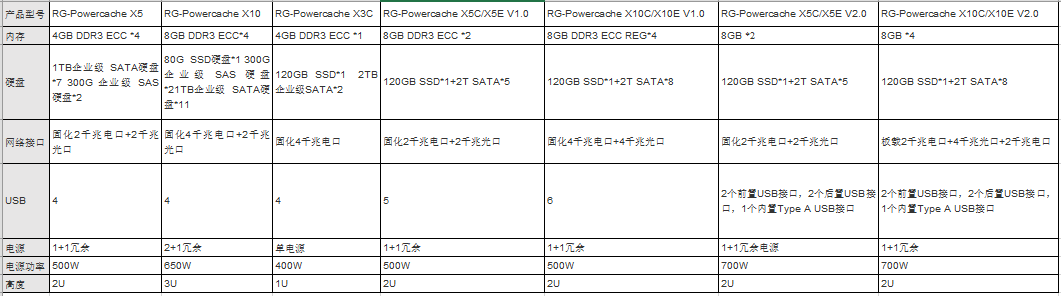

三、产品参数一览表：
