场景介绍：

    AC旁挂核心交换机，无线用户地址池网关在核心，AP管理段地址池网关在AC

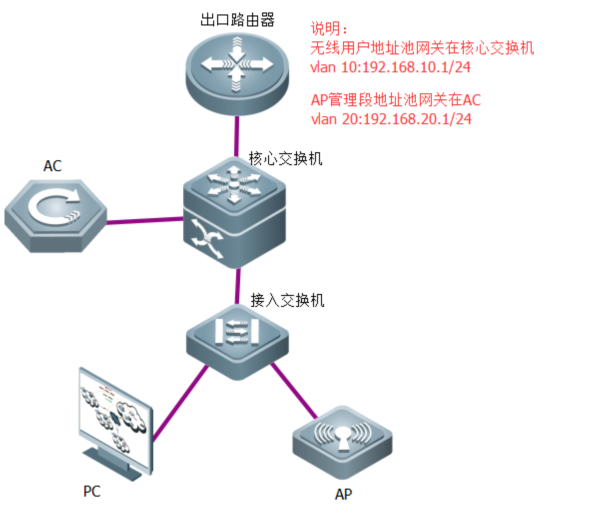

拓扑：

设备登入：参考瘦AP部署=>AC设备登入

设备配置：

  AC端的配置

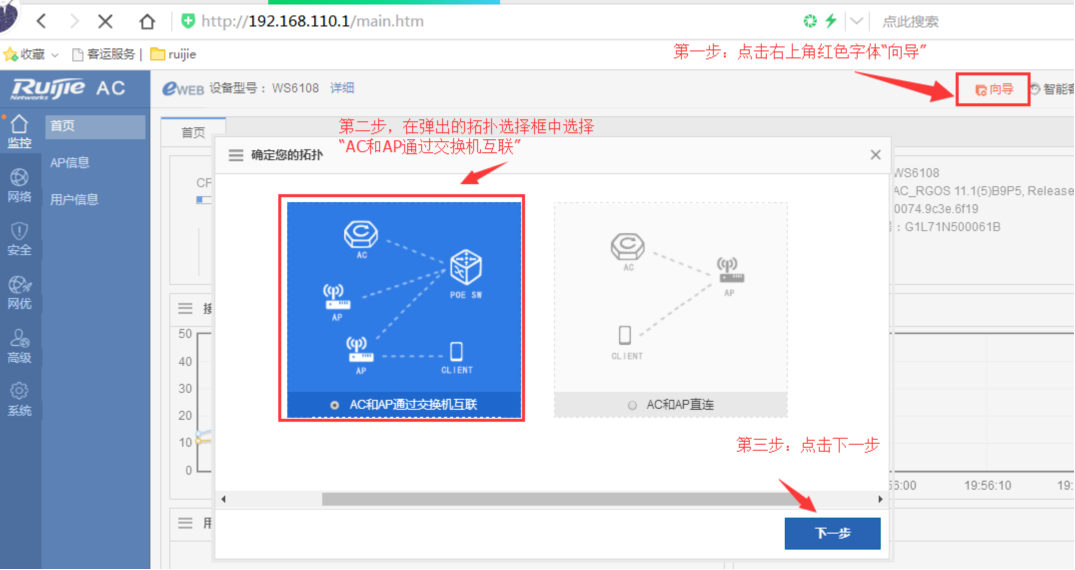

    1、选择右上角红色字体向导，进行快速配置，如下图

    2、配置AC与AP的互联配置，如下图

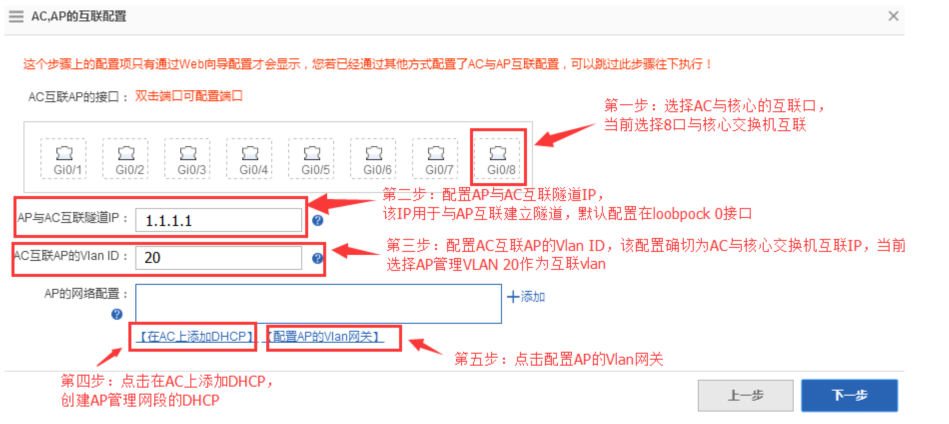

       1）选择AC与核心交换机互联接口为8口，配置AC与AP互联的隧道IP以及和核心互联的VLAN。另外需要创建AP的DHCP和vlan网关

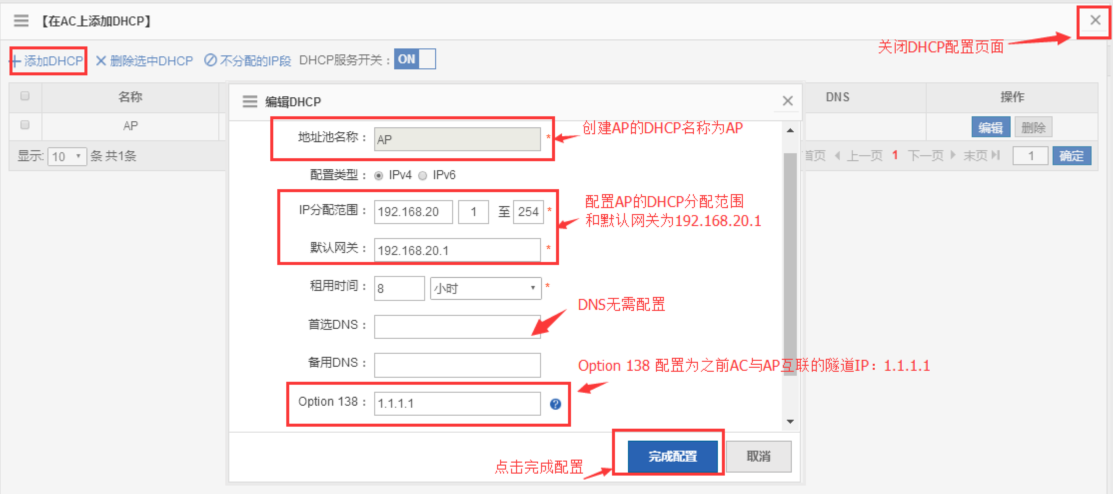

       2）创建AP的DHCP

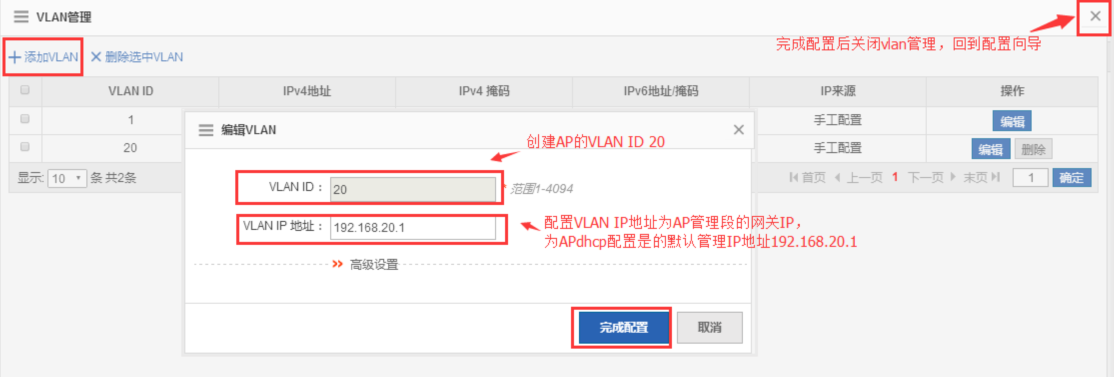

       3）配置AP的Vlan网关

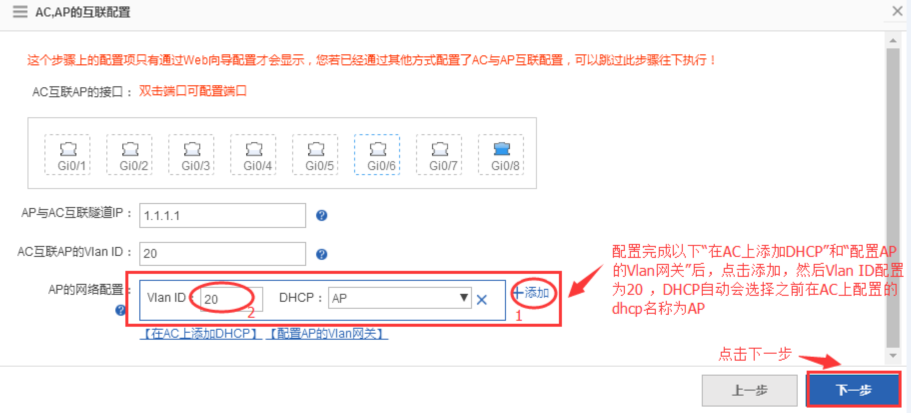

       4）配置AP的网络配置

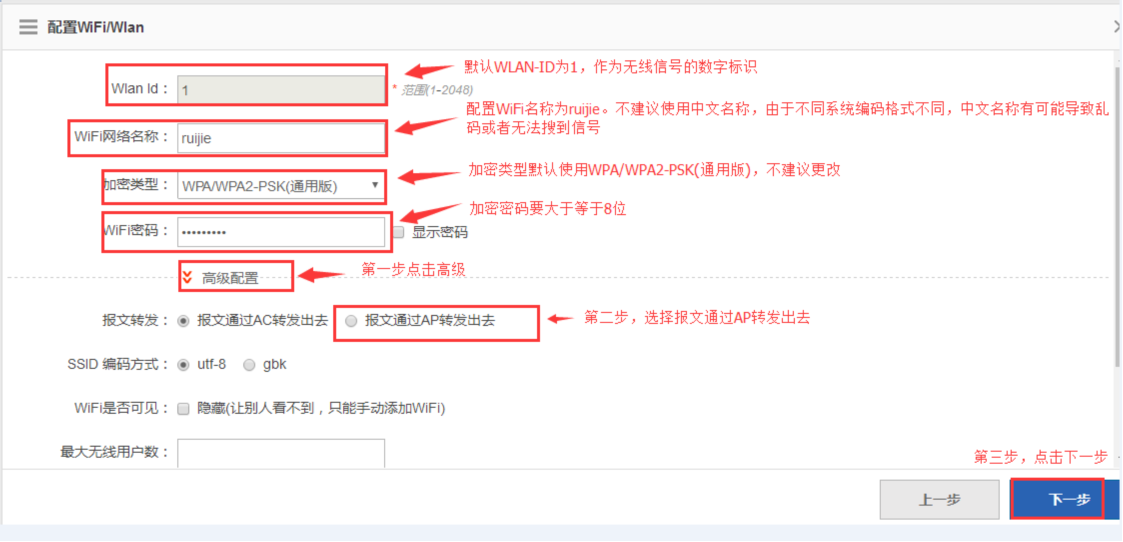

    3、创建WiFi名称和密码

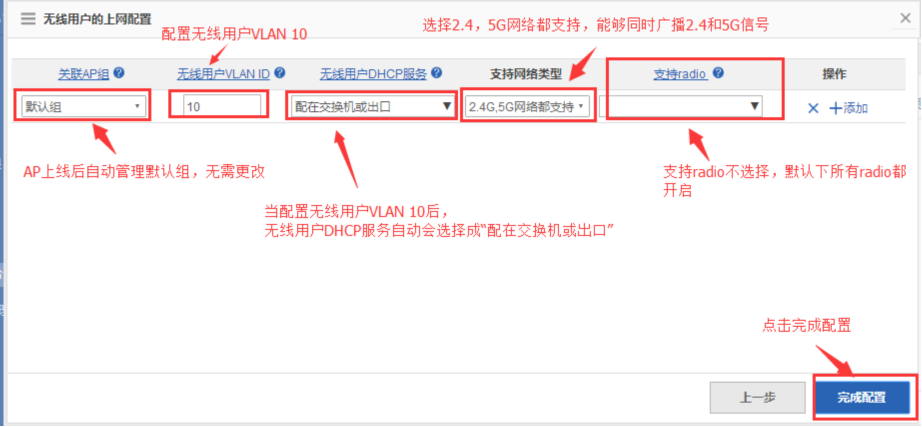

4、配置无线用户上网配置，点击完成配置

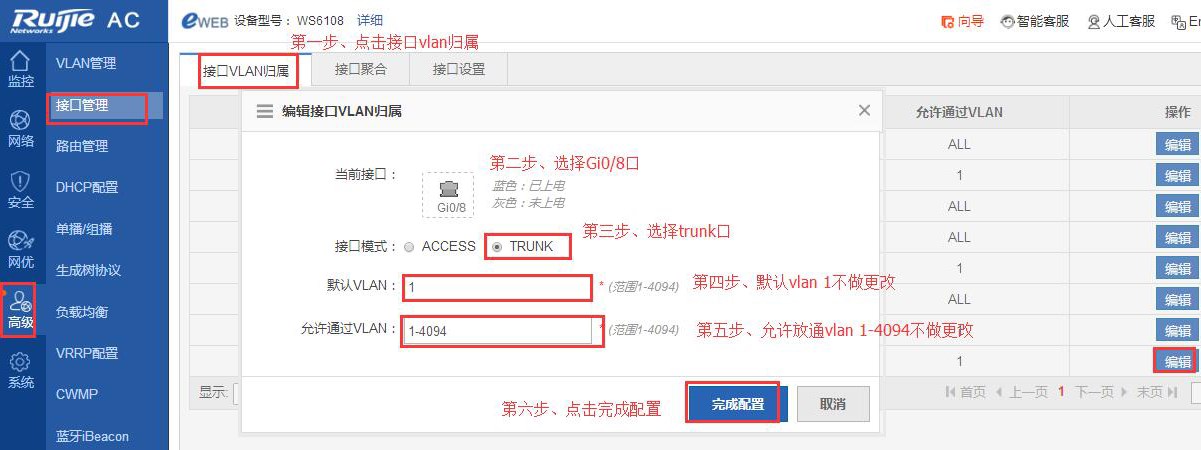

    5、配置AC与核心的互联口为trunk口，如下图

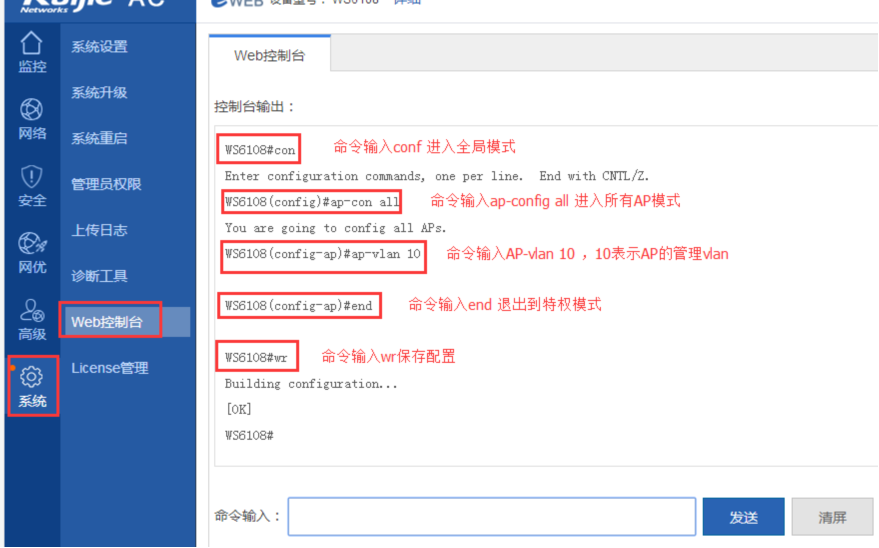

    注意：如果规划无线用户vlan与AP的管理vlan为同一个vlan（不为vlan 1）。如APvlan与用户vlan都为vlan 10,则需要配置ap-vlan 10保证用户接入能够正常获取IP地地址，配置如下图：

  核心交换机的配置（建议寻找对应交换机厂商的工程师按照以下要求协助配置）

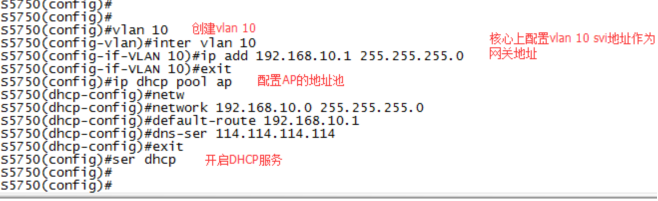

    1、核心交换机上创建无线用户vlan 10和DHCP ,网关为：192.168.10.1/24 ，确保电脑接入核心交换机后能够获取vlan10地址访问外网

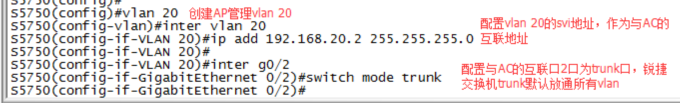

    2、核心上创建AP的管理vlan 20 配置配置IP地址，作与AC互联。并且核心与AC的互联口配置为trunk口，放通VLAN 10和VLAN 20（下图表示核心交换机的2口与AC互连）

    3、核心交换机与接入交换机的互联口配置为trunk口，放通AP的管理vlan 20和vlan 20（下图表示核心交换机3口与接入交换机互连）

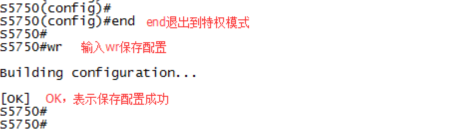

    4、保存配置

  接入交换机的配置（建议寻找对应交换机厂商的工程师按照以下要求协助配置）

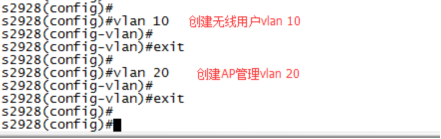

    1、接入交换机上创建vlan 10和vlan 20

    2、接入交换机与核心交换机的互联口配置为trunk口,并且放通vlan10和vlan20（下图表示接入交换机3口与核心交换机互连）

    3、接入交换机与AP的互联口配置为trunk口,放通vlan10和vlan20，并且更改native vlan 为vlan 20（下图表示交换机的6口与AP互连）

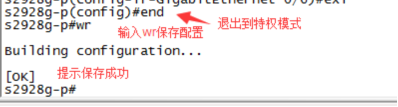

    4、保存配置

  AP的配置

    AP上无需任何配置，需要保证AP为痩模式（设备刚拆封时默认为瘦模式），并且接入交换机后能够正常供电即可

配置验证：

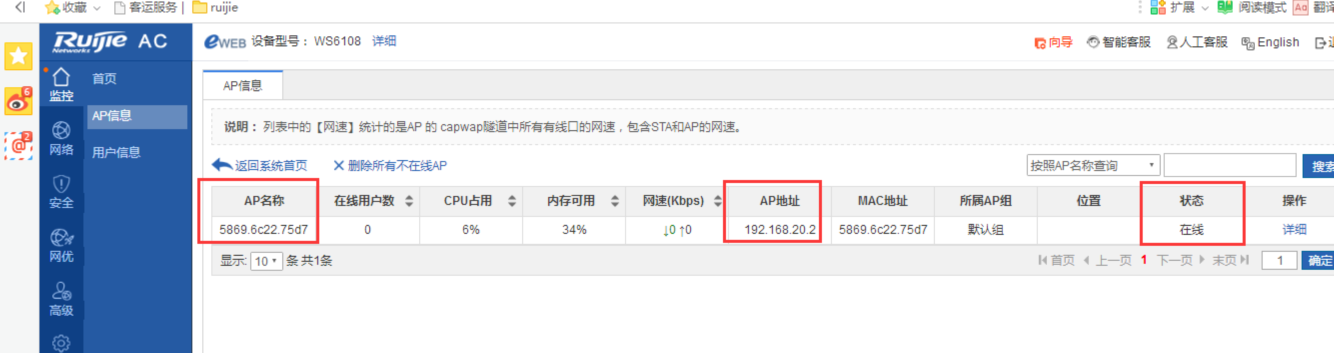

    1、查看AP在AC上正常上线

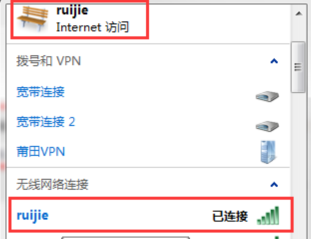

    2、终端可正常搜到无线信号，并且接入

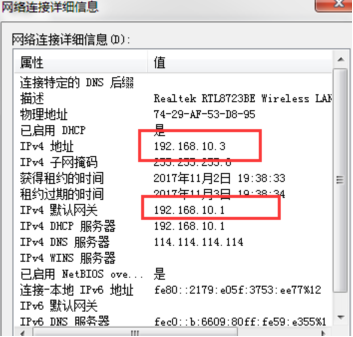

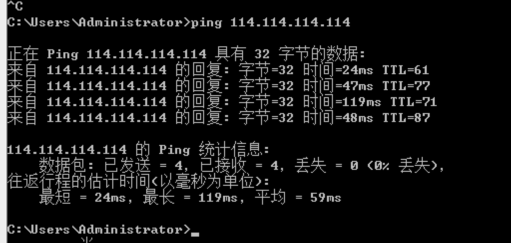

    3、终端获取正确地址并且外网通信
