一、校门口进出校考勤原理

      1、进校判断：学生从校外基站蓝牙覆盖区域移动到校内基站蓝牙覆盖区域；

      2、离校判断：学生从校内基站蓝牙覆盖区域移动到校外基站蓝牙覆盖区域；

      因此，如果学生处在校内基站和校外基站的覆盖重叠区域，会存在误判的可能。为了避免这一情况，部署上需要避免或者减少校内基站和校外基站的蓝牙信号覆盖重叠区域。

      校门口部署采用IBS6250，原因是其蓝牙天线是定向的，具有明显的朝向性，以此来区分校内校外区域。

二、校门口考勤部署方式

      通常实体建筑能提供良好的隔离，所以如果存在隔离物，优先选择部署在隔离物两侧；如果没有，需要通过拉远校外内设备之间的间距，AP朝向错开的方式来解决蓝牙信号覆盖重叠问题。

方式1——有隔离物的部署：

       校内外基站部署在隔离物两侧，会让手环信号隔离度更好，进出校判断更准确，所以优先选择该方案部署。例如部署在校门的立柱、墙体，门卫室的房间两侧墙壁等。

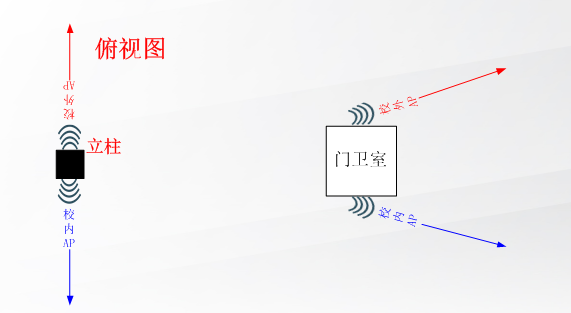

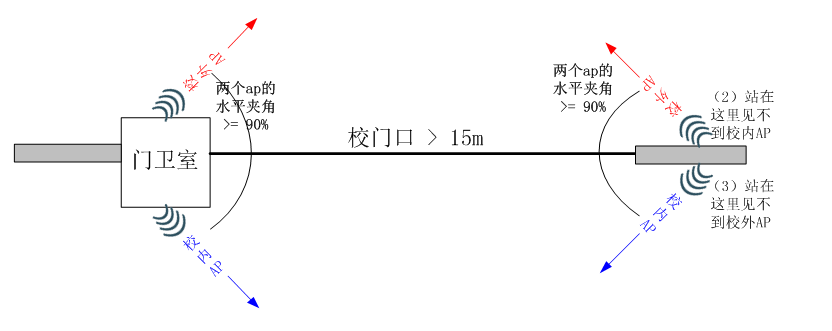

有隔离物示意图——立柱、门卫室：

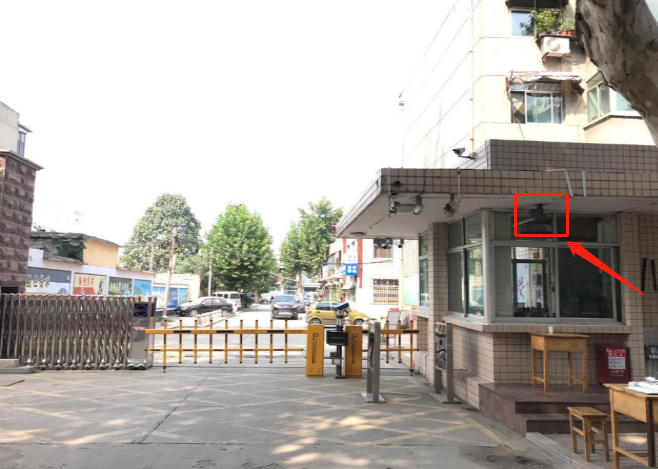

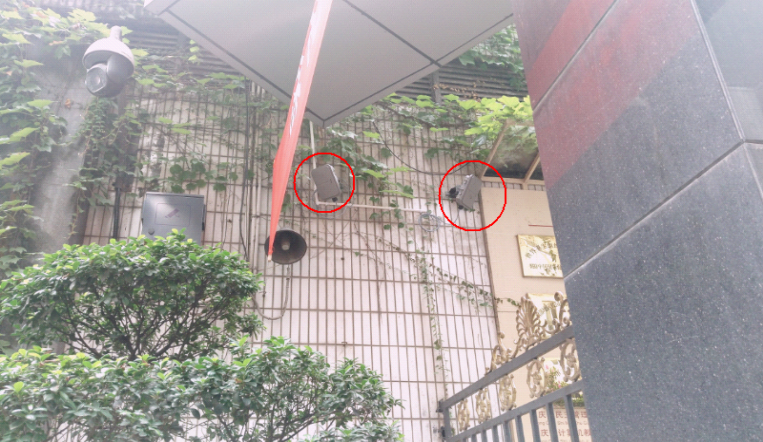

有隔离物部署校门实景图——部署门卫室两侧：

方式2——无隔离物的部署：

      没有隔离物的或者无法部署在隔离物上的校门口，那么基站分别部署在校门的内外两侧，同时需要满足条件：

      1.基站面板水平方向需要90°夹角以上。

      2.基站间距4m以上。同时基站面向的视距范围内空旷。

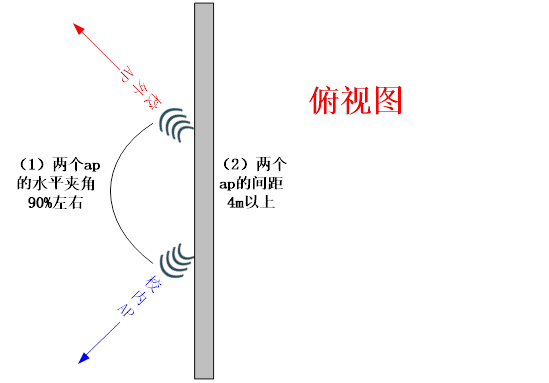

无隔离物示意图：

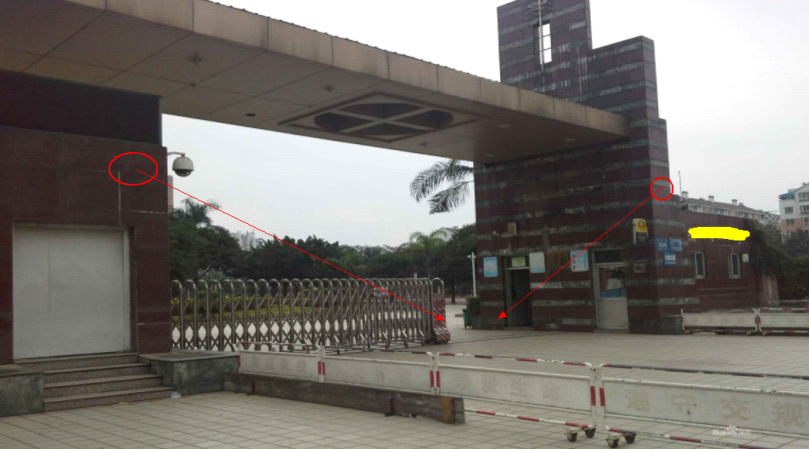

无隔离物部署校门实景图：

方式3——大校门部署：

      校门间距超过15米，使用2台设备无法采集全，需要4台以上。

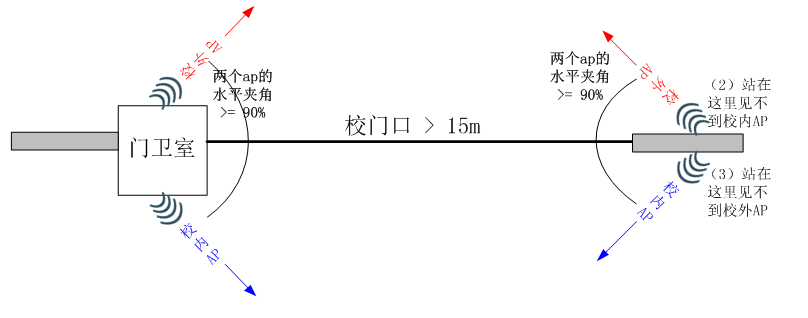

大校门示意图：





大校门部署实景图：

三、校门口部署调优：

校门口部署调优手段主要有蓝牙信道优化、蓝牙RSSI（接收信号强度）过滤优化、设备安装位置调整

蓝牙信道优化：

1、蓝牙信道会随着2.4Gwifi信道自动调整，避开wifi信道干扰，2.4Gwifi信道只要按正常信道规划即可

2、2.4Gwifi需要采用外置天线部署，并且外置天线安装位置与设备之间的距离至少为1米。

配置说明：

            interface Dot11radio 1/0

external-antenna enable                    //2.4G wifi切换成外置天线

蓝牙RSSI过滤优化：

1、设置原则：

      校外侧设备RSSI限制值 < 校外有效区覆盖区域RSSI

      校内侧设备RSSI限制值 < 校内有效区覆盖区域RSSI

      由于校门口区域范围广，不好界定，根据实际项目经验，推荐RSSI限制值为-82dbm，可以先用这个看下效果，然后再根据实际点位测试情况调整。

配置命令：

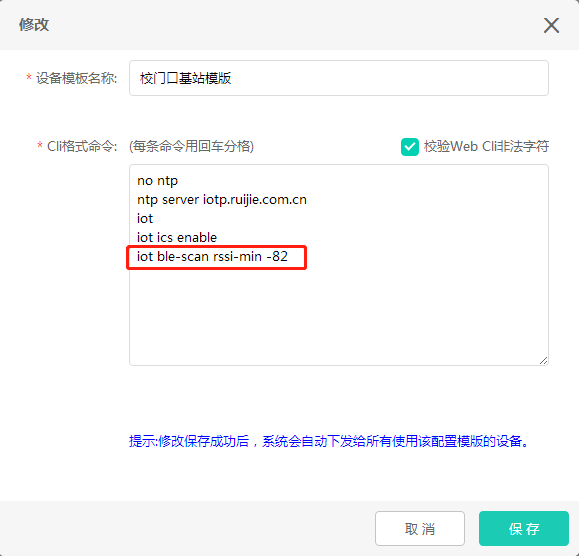

登入IOTP >> 网管 >> 物联网设备管理 >> 管理配置模板 >> 编辑“校门口基站模版” >> 添加命令 “iot ble-scan rssi-min xxx”



设备安装位置调整

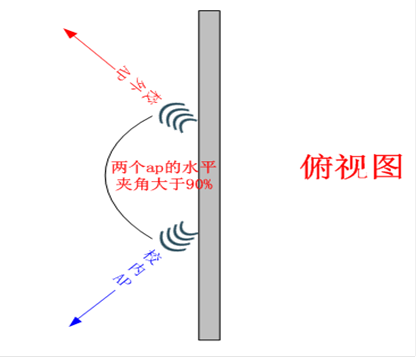

1、基站水平角度：基站面板水平朝向，根据现场实际情况，调整两个基站的水平夹角（不小于90°），使得校外基站正面能覆盖校外所有离校必经路线，校内基站正面能覆盖校内所有进校必经路线，同时校内网基站间也能避免信号相互干扰，即校内和校外RSSI存在明显差异。

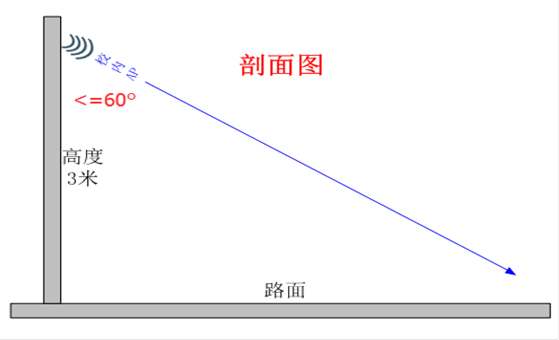

2、基站垂直朝向：基站面板垂直朝向，根据现场实际情况，朝向校门一定角度，使得覆盖校门，通常设备垂直朝向和其安装墙面夹角不大于60°为佳。

3、基站高度：3米左右，不易过高。

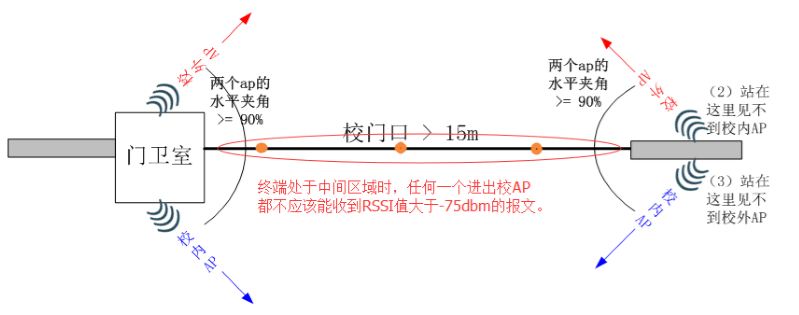

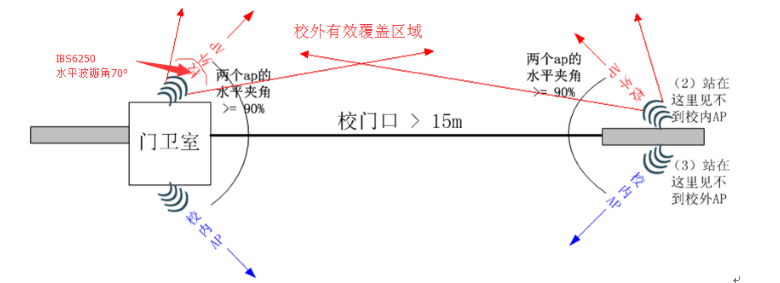

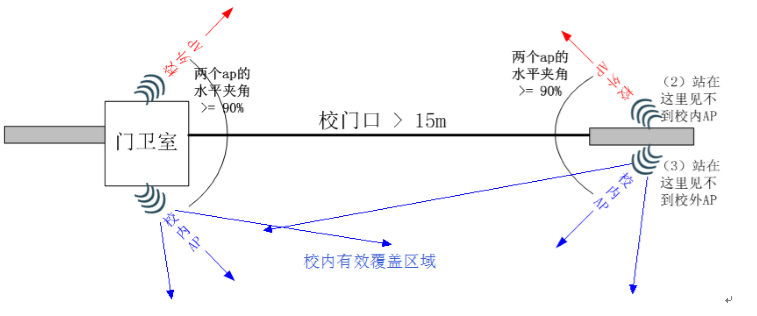

校门口部署调优案例：一个常规的校门，如下图所示：



（1）    先判断校门中间是否存在AP扫面区域重叠部分，最优情况下是没有。如果存在信号重叠部分，需要保证为AP扫面区域的边缘重合。

验证方法：

1）在校门中间区域选几个点，各放置一个手环/校园卡（离地间距1m）。

2）在进出校设备上，先执行命令：

Ruijie>enable ------>进入特权模式

Ruijie#configure ------>进入配置模式

Ruijie(config)#iot ------>进入iot配置模式

Ruijie(config-iot)#iot tag clear ------>清除iot tag 统计

3）马上开始计时1分钟，期间每隔5s执行一次命令：

Ruijie(config-iot)#show iot tag ------>查看该终端信息，如果没有条目表示AP未收到终端信息。



记录下该手环/校园卡的RSSI波动范围。

4）如果RSSI值大于-75dbm，先考虑在不影响AP蓝牙覆盖的情况下，对AP朝向做角度调整；如果角度调整无法实现，则考虑更改AP安装位置或者增加AP。



（2）    确保校外设备正面能覆盖校外所有离校必经路线；



（3）    正面能覆盖校内所有进校必经路线；

（4）  校门口考勤功能验收

离校验收

1）取n个已经注册的终端，在校门内设备下放置一分钟，确保每个手环都进校，然后登入系统查看当前在校人数。

2）带该n个终端离校，并走到终端覆盖不到的地方，然后登入系统查看当前在校人数是否减少n人。如果数量不对，排查问题。

3）换一条离校路线重复1、2、。

进校验收

1）取n个已经注册的终端，在校门外设备下放置一分钟，确保每个手环都进校，然后登入系统查看当前在校人数。

2）带该n个终端进校，并走到终端覆盖不到的地方，然后登入系统查看当前在校人数是否增加n人。如果数量不对，排查问题。

3）换一条进校路线重复1、2、。
