一、说明
PPTP
VPN 支持pc客户端以及手机客户端进行拨号
二、组网需求
如图所示，某公司内部有一台OA服务器，在外移动办公的工作人员需要通过ppt vpn,拨入到公司内网来对内网服OA服务器进行访问。
l2tp vpn与 PPTP vpn配置相同，略。

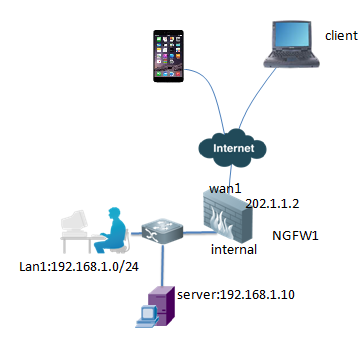

三、网络拓扑
四、配置要点
1、基本上网配置
2、配置用户
3、NGFW的PPTP
/l2tp配置
4、定义策略
5、配置PC
client客户端
6、 PPTP拨号成功后不下发DNS，L2TP拨号成功后，会下发防火墙自身系统的DNS；
五、配置步骤
步骤1、基本上网配置
配置详细过程请参照 “路由模式典型功能>>单线上网或多链路上网“配置章节。
步骤2、配置用户

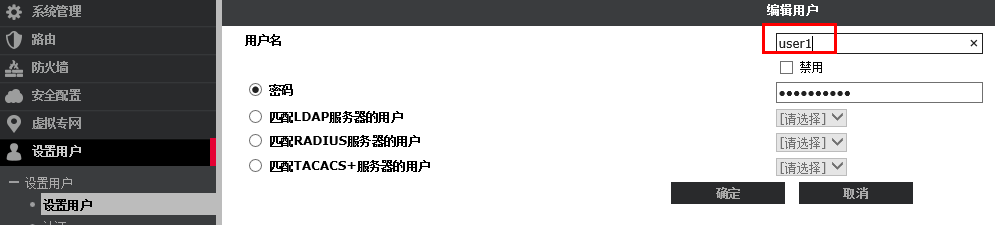

1）定义用户
菜单：设置用户--设置用户--设置用户：点击“新建”
添加用户名：user1，密码 11111111

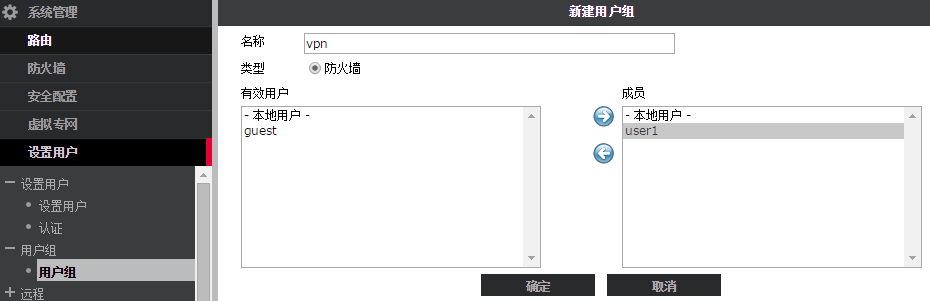

2）定义用户组

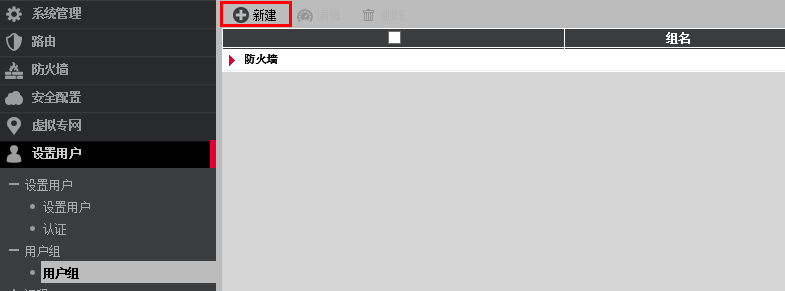

菜单：设置用户--用户组--用户组：点击“新建”
添加用户组: vpn,添加user1用户到该组。
步骤3、NGFW的PPTP/L2TP VPN配置（仅CLI方式）
RG-WALL #config vpn pptp
// config vpn l2tp
pptp与l2tp配置相同，以pptp为例。
RG-WALL (pptp) #set status enable
// 开启vpn功能
RG-WALL (pptp) #set eip 192.168.1.220
// 配置客户端分配的ip范围： 结束ip
RG-WALL (pptp) #set sip 192.168.1.210
// 配置客户端分配的ip范围 ：开始ip
RG-WALL (pptp) #set usrgrp vpn // 调用VPN用户组
RG-WALL (pptp) #end
说明： vpn用户所分配的地址范围可以是内网地址的一段地址空间，也可以是独立的网段。
步骤4、定义策略

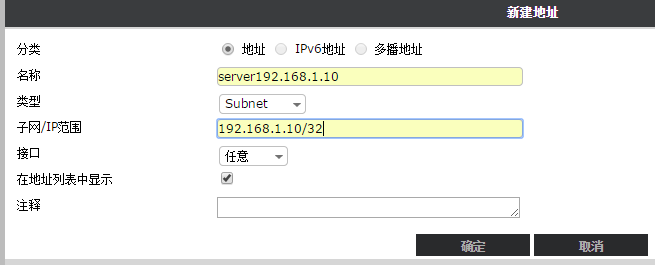

（1）配置地址对象
（2）建立策略
菜单：防火墙--策略--策略，点击“新建”
策略配置如下：
源接口/区：wan1，外网口
源地址：选择前面建立的pptppool
目的接口/区：选择internal
目的地址：192.168.1.10/32
服务：ALL
其他默认即可
五、客户端接入
配置PC客户端

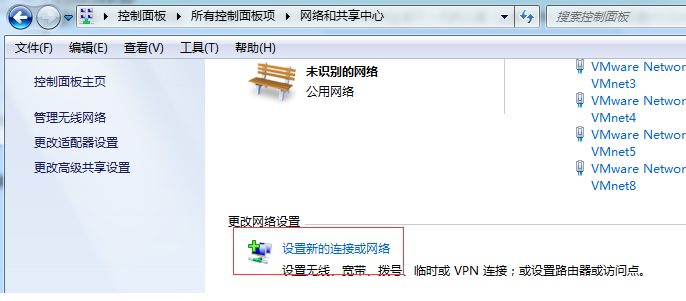

1、新建连接

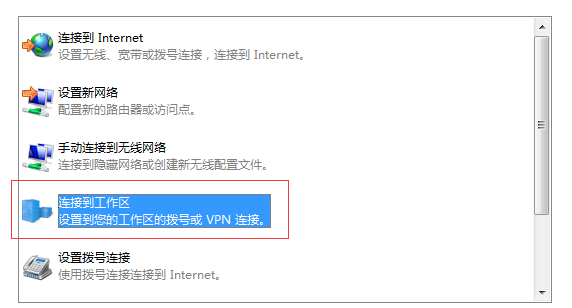

2、选择“连接到工作区”
3、选择“否,创建新连接”

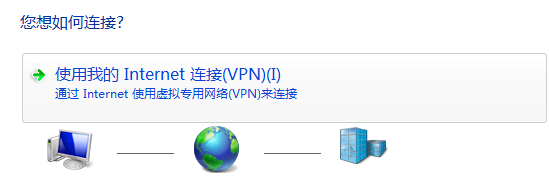

4、选择“使用我的internet”连接
5、填写VPN的IP信息

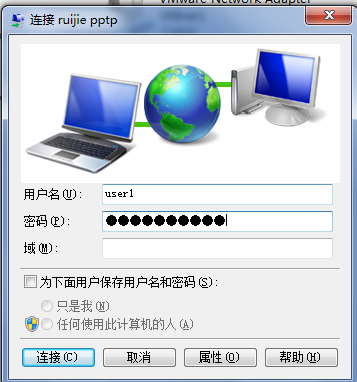

6、输入用户名和密码

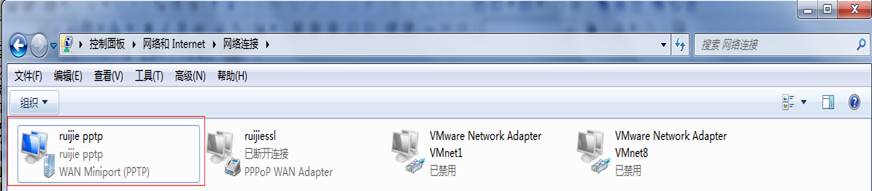

客户端拨号成功

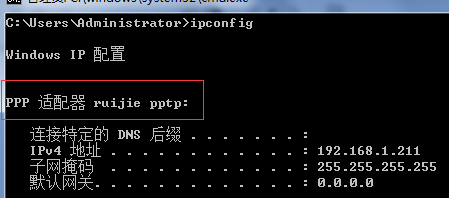

客户端成功获取到地址，可以ping通服务器192.168.1.10，可以访问内网。
移动终端：【参见移动终端vpn接入】章节，或者参见以下链接
Android手机pptp设置：http://jingyan.baidu.com/article/3a2f7c2e55dc6926afd611f8.html
IPHONE 手机PPTP设置：http://jingyan.baidu.com/article/86fae3469769403c48121a71.html
六、命令检测
说明：如果VPN建立不成功，可使用诊断命令：
dia debug enable
dia deb app ppp -1，

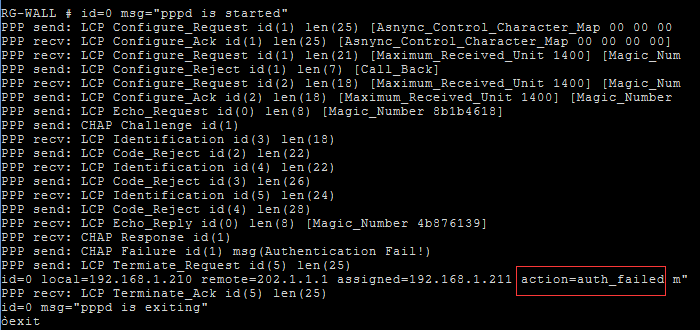

例：用户名密码输入错误，如下提示
如有其它疑问，可收集信息后提交400-111-000技术支持热线处理；
六、PPTP拨号后能通过本地网关上互联网
windows系统：

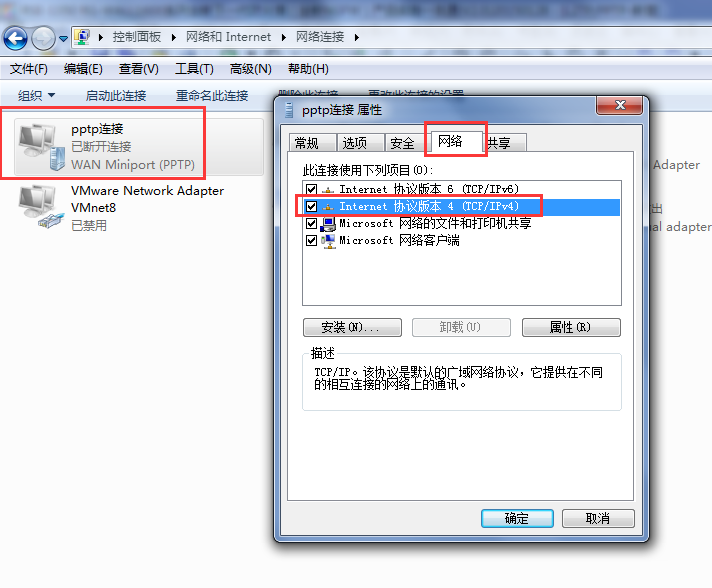

1.编辑PPTP虚拟网卡属性：点击
网络->IPV4

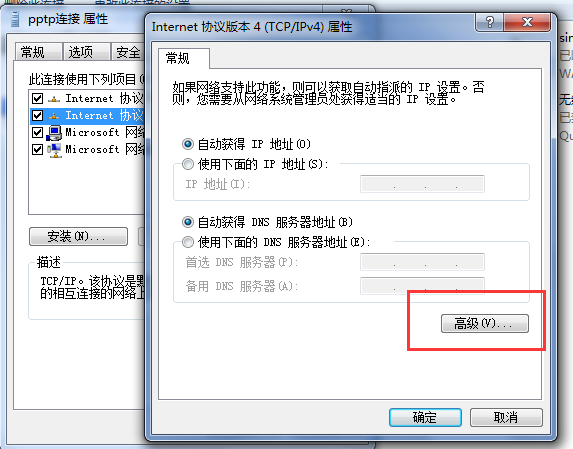

2.选择【高级】

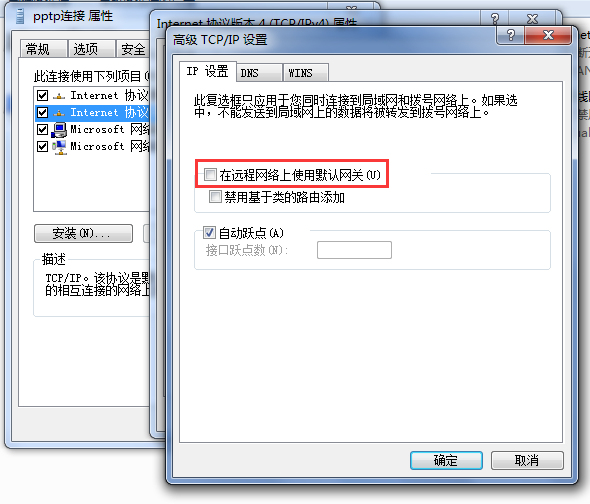

3.取消 PPTP 连接中的使用默认远程网关
