一、产品概述
RG-NBS3200系列交换机是锐捷网络推出的高性能、强安全、集成多业务的新一代千加万二层以太网交换机，该系列交换机采用高效硬件架构设计，搭载锐捷网络的OpenWRT操作系统，提供更大的表项规格、更快的硬件处理性能、更便捷的操作使用体验。
RG-NBS3200系列提供灵活的千兆接入万兆上联端口能力，全系列交换机均固化4端口万兆光，高性能端口上行能力。
RG-NBS3200系列交换机以极高的性价比为中小型网络提供完善的端到端的服务质量、灵活丰富的安全设置，满足高速、安全、智能的企业网需求。
二、产品外观

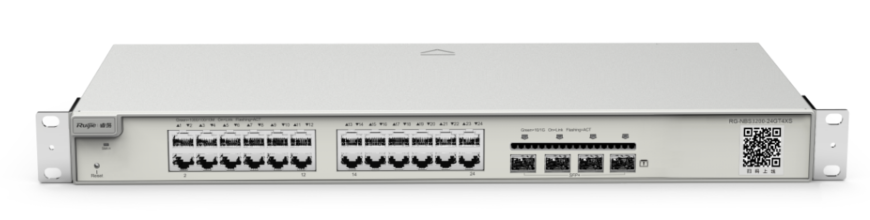

RG-NBS3200-24GT4XS / RG-NBS3200-24GT4XS-P

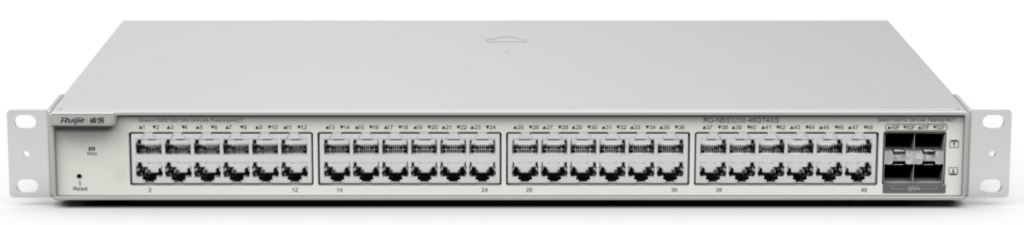

RG-NBS3200-48GT4XS / RG-NBS3200-48GT4XS-P

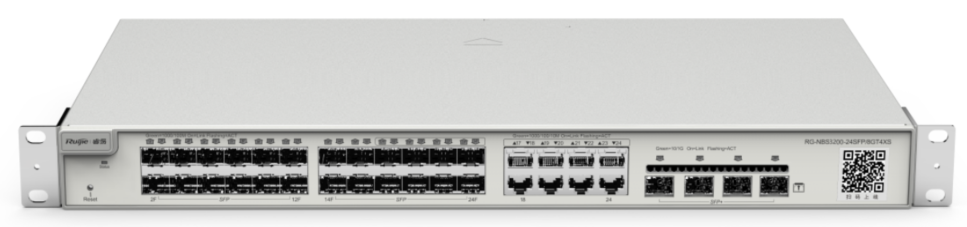

RG-NBS3200-24SFP/8GT4XS
三、产品参数
技术参数 | RG-NBS3200-24GT4XS | RG-NBS3200-48GT4XS | RG-NBS3200-24SFP/8GT4XS | RG-NBS3200-24GT4XS-P RG-NBS3200-48GT4XS-P |
固定端口 | 24口10/100/1000M自适应电口，4个SFP+万兆光口，固化单交流电源 | 48口10/100/1000M自适应电口，4个SFP+万兆光口，固化单交流电源 | 24端口SFP接口交换机（SFP为千兆/百兆口），8个复用的10/100/1000M自适应电口，4个SFP+万兆光口 | 24个10/100/1000M自适应电口（支持PoE和PoE+），4个SFP+万兆光口 48个10/100/1000M自适应电口（支持PoE和PoE+），4个SFP+万兆光口 |
交换容量 | 336Gbps | 336Gbps | 336Gbps | 336Gbps |
包转发率 | 96Mpps | 132Mpps | 96Mpp | RG-NBS3200-24GT4XS-P 96Mpps RG-NBS3200-48GT4XS-P 132Mpps |
MAC地址 | 支持静态MAC地址、支持MAC地址过滤 | |||
MAC表项 | 16K | |||
VLAN数量 | 4094 | |||
链路聚合 | 支持 | |||
端口镜像 | 支持多对一镜像 | |||
生成树 | 支持STP、RSTP | |||
LLDP | 支持 | |||
IP路由 | 不支持 | |||
ACL | IP标准ACL MAC扩展ACL IP扩展ACL 基于二层接口(物理接口/AP)关联入口ACL | |||
QOS | 基于端口的限速(出口/入口) | |||
安全特性 | 保护口 硬件CPP | |||
管理特征 | WEB，支持通过MACC或睿易APP管理 | |||
DHCP | 支持DHCP snooping | |||
EEE | 支持 | |||
物理特性 | ||||
尺寸 | 440x207.5x43.6mm | 440×267.5×43.6mm | 440x357.6x43.6mm | |
POE | 不支持 | 24/48个电口支持PoE和PoE+，整机最大PoE/PoE+输出功率：370W，单口最大输出功率30W | ||
温度告警 | 支持 | |||
工作温度 | 工作温度：0℃~50℃ 存储温度：-40℃~70℃ | |||
工作湿度 | 工作湿度：10%~90%RH 存储湿度：5%~90%RH | |||
四、指示灯情况：
指示灯 | 面板标识 | 状态 | 含义 |
状态指示灯 | Status | 指示灯灭 | 交换机没有上电 |
绿色慢闪烁（每2秒闪1次） | 交换机运行中，但是有未连接MACC的告警 | ||
绿色快闪烁（每秒闪10次） | 当前系统处于升级或者启机过程，无法工作 | ||
绿色常亮 | 交换机连接MACC | ||
RJ45端口Link/ACT指示灯 | 1-x | 指示灯灭 | 端口未Link |
绿色常亮 | 端口 1000M /100M/10M Link Up | ||
闪烁 | 端口有数据收发 | ||
SFP端口指示灯 | x-y | 指示灯灭 | 端口未Link |
绿色常亮 | 端口 1000M /100M Link Up | ||
闪烁 | 端口有数据收发 |
五、主要功能特点
按需分配VLAN，网络更灵活
在办公网中，为了隔离不同部门之间的网络访问，避免部分PC中毒，影响全部的网络，常常需要根据部门、楼层等条件对内部网络进行VLAN划分，以此隔离广播域，提高网络的稳定性。锐捷睿易网管交换机提供方便灵活的划分VLAN的方式，能够让您根据需要将端口划分到不同的VLAN中，不同VLAN中的用户互不干扰，为您创造一个更稳定的网络。
绿色节能
RG-NBS3200系列交换机充分响应国家绿色节能的号召，采用多种绿色节能的设计理念，针对传统交换机在噪音及能耗方面存在的问题进行深入研究探索，充分解决了交换机部署在办公环境噪声大、以及接入设备大批量部署后带来的能耗过大的问题。
RG-NBS3200系列交换机采用了新一代的硬件架构以及先进的节能电路设计和元器件选型，为用户节省能耗，同时降低噪音污染。
RG-NBS3200支持高效节能以太网（EEE），端口如果在连续一段时间之内空闲，系统会将该端口设置为节能模式，当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务，达到节能的效果。
高规格防雷设计，保障产品稳定性
端口防雷能力达到6KV，降低端口被浪涌损坏的概率，提升客户网络稳定性。
交换机自组网，一步完成项目创建
支持从网关自动获取IP地址，无需配置即可连接外网。同时支持交换机间自组网，通过睿易 APP扫描网络中任意一台交换机序列号即可自动添加网络中所有交换机到项目中。
支持睿易APP/MACC云平台远程管理，运维更简单
不仅支持WEB界面管理，而且还支持睿易APP、MACC云平台远程管理，在家即可进行网络状态查看、参数配置修改以及故障排查。
