一、产品概述
RG-RAP2200(F)双频百兆吸顶AP，是锐捷睿易面向室内中大面积Wi-Fi覆盖场景，推出的一款高性能吸顶AP（Access Point，无线接入点）。设备支持802.3af/at标准PoE与本地12V DC直流供电两种取电方式；双LAN口设计，方便扩展第三方设备，能够满足更多的联网场景需求；符合802.11a/b/g/n/ac Wave1/Wave2 Wi-Fi协议，支持MU-MIMO双流技术，内置全向天线，可同时工作在2.4GHz和5GHz频段，提供2.4GHz 400Mbps、5GHz 867Mbps，整机高达1267Mbps高速无线接入。其超过视距20米的覆盖能力可适用于诸多无线场景，尤其适合部署在办公、商业、酒店、服务等业务场景。

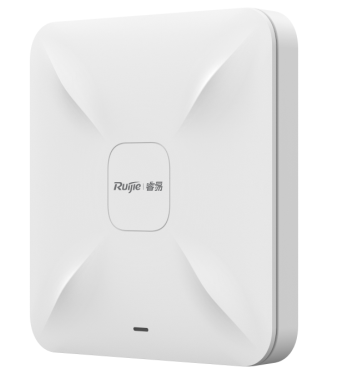

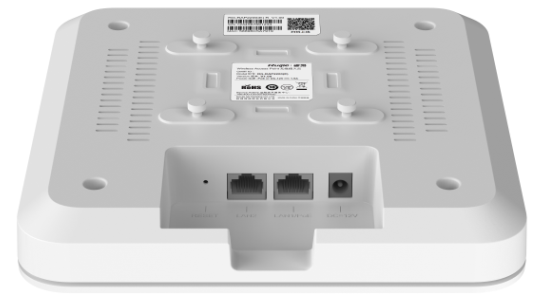

二、产品外观
三、产品参数
硬件规格 | |
设备型号 | RAP2200(F) |
颜色 | 雅白 |
射频设计 | 双流双频 |
传输协议 | 支持802.11ac wave2、wave1、802.11a/b/g/n同时工作 |
工作频段 | 802.11b/g/n ：2.4G ~ 2.4835GHz 802.11a/n/ac ： 5G：5.150～5.350GHz，5.725～5.850GHz |
天线类型 | 阵列天线（2.4G: 2dBi，5G: 2dBi） |
空间流数 | 2.4G 2x2MIMO 5G 2x2MIMO |
传输速率 | 2.4G提供最高提供400Mbps的接入速率，5G提供最高提供867Mbps的接入速率。整机提供1.267Gbp的接入速率。 |
调制技术 | OFDM：BPSK@6/9Mbps，QPSK@12/18Mbps，16-QAM@24Mbps，64-QAM@48/54Mbps DSSS：DBPSK@1Mbps，DQPSK@2Mbps，and CCK@5.5/11Mbps MIMO-OFDM：BPSK，QPSK，16QAM 、64QAM and 256QAM |
接收灵敏度 | 11b：-91dBm(1Mbps)，-88dBm(5Mbps)，-85dBm(11Mbps) 11a/g：-89dBm（6Mbps），-80dBm（24Mbps），-76dBm（36Mbps），-71dBm（54Mbps） 11n：-83dBm@MCS0，-65dBm@MCS7，-83dBm@MCS8，-65dBm@MCS15 11ac HT20：-83dBm（MCS0）, -57dBm（MCS9） 11ac HT40：-79dBm（MCS0）, -57dBm（MCS9） 11ac HT80：-76dBm（MCS0）, -51dBm（MCS9） |
最大发射功率 | 5.725～5.850GHz：≤20dBm(EIRP) 5.150～5.350GHz：≤20dBm(EIRP) 2.4～2.4835GHz：≤20dBm(EIRP) |
可调功率粒度 | 1dBm |
尺寸 | 194mm×194mm×35mm(不含挂架） |
重量 | 0.45kg (不含挂架) |
业务端口 | 2个10/100Base-T以太网口，POE/LAN1口支持PoE供电 1个Reset复位接口 |
管理端口 | NA |
状态指示灯 | 单盏指示灯（绿灯） |
供电方式 | 支持本地供电，DC 12V/1.5A；（注：电源适配器为选配件） 支持PoE以太网供电（支持802.3af/802.3at兼容供电） |
整机功率 | 最大12.95W |
环境 | 工作温度：0°C～40°C |
存储温度：-40°C～70°C | |
工作湿度：5％～95％（无凝结） | |
存储湿度：5％～95％（无凝结） | |
安装方式 | 壁挂、吸顶 |
安全法规 | GB4943、IEC 60950-1 |
EMC法规 | GB9254、EN301 489，EN50155：EN50121 |
机械振动 | IEC61373 |
射频法规 | 无线发射设备型号核准、EN300 328、EN301 893 |
MTBF | >400000H |
软件功能 | |
工作模式 | AP模式与路由模式 |
| WLAN功能 | 最佳接入用户数 48（2.4GHz频段16个，5GHz频段32个） |
最大可划分8个SSID | |
支持SSID隐藏，每个SSID可配置单独的认证方式、加密机制，VLAN属性 | |
支持基于SSID的用户数限制，支持基于射频卡的用户数限制 | |
支持用户二层隔离 | |
漫游功能 | 支持二层、三层漫游 |
安全功能 | 支持PSK认证方式 |
支持静态黑名单、支持静态白名单 | |
支持WPA（TKIP）、WPA2（AES）、WPA-PSK数据加密 | |
路由地址获取 | 支持静态IP地址、DHCP动态获取、PPPoE拨号 |
管理维护 | 支持整网设备一体化统一组网； 支持通过APP本地或远程管理； 支持Web本地管理； 支持MACC诺客平台远程管理； |
平台管理功能 | 平台自动射频调整 |
平台统一配置 | |
平台统一监控 | |
四、指示灯情况
闪烁频率 | 意义 | 状态 |
不闪烁 | AP未上电 | 灭 |
慢闪烁 | AP在运行中，但是有告警 | 闪 |
快闪烁 | 1>: 恢复出厂配置 | 闪 |
绿色常亮 | 设备正常工作，且没有告警 | 常亮 |
复位键 | 短按小于2S | 设备重启 |
短按2S＜T＜5S | 无操作 | |
长按大于5S | 恢复出厂设置 |
五、主要功能特点
多端管理
支持“睿易”APP、MACC“诺客”云平台、设备EWEB、业主端小程序“小螺号”等方式，实现PC端、APP端、微信端多端的本地、远程管理。
极速智能配置
在大型复杂网络，通过与网关设备联动，仅需配合一台网关设备，就能完成整网的配置，无需在单独配置设备，能够大大减少设备配置时间。
场景化配置
通过WEB和睿易APP进行场景化配置，可极大降低复杂功能的配置门槛，如访客隔离方案、出口流控方案等，纵使新手也能轻松完成客户多样的复杂需求。
可视化运维
基于云计算的全网真实拓扑图，可全面呈现整个网络的设备运行状况。通过拓扑图中丰富的信息元素，即可快速获知网络全貌（出口状态、链路状态、设备状态），并能量化整网的终端体验，网络质量，心中有数。
远程协作管理
用户可通过睿易APP、MACC诺客云平台等方式，对全网设备进行全面的远程运维管理；更可以将网络分享、托管给他人进行协同管理，更高效地运维每一个企业网络。
AI大数据网优
可通过人工智能结合云端大数据，进行全方位的网络智能运维与优化。包括但不限于：
具备新增设备自动识别与合并、WAN口IP地址冲突规避等系统自动修复能力；
提供基于业务的网络策略配置、射频信道与漫游特性调整等系统智能优化能力；
提供包括DHCP冲突、协商速率异常、流量超限、AP离线、设备干扰等30多种常见网络异常的诊断与修复建议等。
