一、产品概述
墙面式RG-RAP120是锐捷网络专门为酒店、办公室和宿舍楼房无线网络推出的新一代基于802.11ac协议的迷你型胖瘦一体化的无线接入点（AP）。 RG-RAP120 尺寸可在86mm面板盒上安装，而且还集成了以太网口和IP电话接口，整机设计简洁美观、部署便捷，可以在不破坏墙面装修的情况下安装在接线盒上，是酒店等环境无线网络建设的最佳选择。
RG-RAP120 采用双路双频设计，可支持同时工作在802.11a/n/ac和802.11b/g/n模式，可同时提供300Mbps的802.11n及866Mbps的802.11ac接入速率。 RG-RAP120提供四个100Mbps的RJ-45网线接口和一个RJ-45透传接口(RJ-11复用)，为用户提供无线网络覆盖的同时提供了额外的有线网络接口和电话线网络接口。

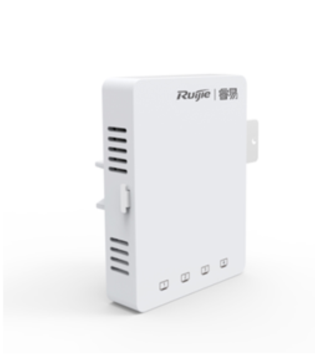

二、产品外观
三、产品参数
硬件规格
|
||
产品型号
|
RG-RAP120
|
|
射频设计
|
双路双频
|
|
传输协议
|
支持802.11a/n/ac和802.11b/g/n同时工作
|
|
空间流数
|
2条流,2x2 MIMO
|
|
传输速率
|
2.4GHz支持300Mbps，5G支持866Mbps
|
|
发射功率
|
≤100mw（20dBm，仅为射频卡发射功率）
|
|
尺寸
|
116mm * 86mm *39mm
|
|
重量
|
0.21kg
|
|
业务端口
|
正面： 1个RJ-45透传接口(RJ-11复用) |
|
管理口
|
1个Micro USB接口（隐藏）
|
|
复位
|
支持（隐藏）
|
|
状态指示灯
|
支持（隐藏），可静默关闭
|
|
PoE
|
支持802.3af/802.3at兼容供电
|
|
本地供电
|
不支持
|
|
内置天线
|
内置低辐射全向天线（基础增益3.5dBi）
|
|
工作功率
|
＜8W
|
|
防护等级
|
IP41
|
|
双重防盗
|
标配：防盗螺钉、普通螺钉
选选：锁条、公钥
|
|
彩壳颜色
|
标配：雅白
选配：磨砂黑、彩银、土豪金
|
|
环境
|
工作温度：-10°C～45°C
|
|
存储温度：-40°C～70°C
|
||
工作湿度：5％～95％（无凝结）
|
||
存储湿度：5％～95％（无凝结）
|
||
MTBF
|
>250000H
|
|
软件功能
|
||
WLAN功能
|
最大接入用户数
|
64
|
推荐最佳接入用户数（用户体验最佳）
|
32
|
|
虚拟AP服务
|
最大可划分8个SSID
|
|
SSID隐藏
|
支持
|
|
每个SSID可配置单独的认证方式、加密机制，VLAN属性
|
支持
|
|
边缘智能感知（RIPT）
|
支持
|
|
终端智能识别技术
|
支持
|
|
基于终端数或流量的智能负载均衡
|
支持
|
|
用户数限制
|
支持基于SSID的用户数限制
支持基于射频卡的用户数限制
|
|
带宽限制
|
支持基于STA/SSID/AP的限速
|
|
安全功能
|
支持PSK、WEB、802.1X等认证方式
|
支持
|
数据加密
|
支持WPA（TKIP）、WPA2（AES）、WPA-PSK、WEP（64/128位）
|
|
支持二维码访客认证
|
支持
|
|
支持短信认证
|
支持
|
|
支持无感知认证
|
支持
|
|
数据帧过滤
|
支持白名单、静态黑名单、动态黑名单
|
|
用户隔离
|
支持
|
|
非法AP检测及反制
|
支持
|
|
动态ACL下发
|
支持
|
|
Radius协议
|
支持
|
|
CPU保护策略（CPP）
|
支持
|
|
基础网络保护策略（NFPP）
|
支持
|
|
WIDS（无线入侵检测）
|
支持
|
|
路由交换功能
|
IPv4地址
|
支持静态IP地址或DHCP获取
|
IPv6透传
|
支持
|
|
组播
|
支持组播转单播
|
|
管理维护
|
网络管理
|
支持通过Telnet、TFTP、FTP管理；
支持WEB管理
|
无线营销
|
支持WMC/MCP
|
|
故障检测及报警
|
支持
|
|
信息统计及日志
|
支持
|
|
Fat/Fit模式切换
|
Fit模式下，可通过RAC系列无线控制器切换为Fat模式；Fat模式下，可通过本地控制口、Telnet方式切换为Fit模式
|
|
四、主要功能特点
1、支持802.11ac的高性能墙面型AP
RG-RAP120采用双路双频设计，可支持同时工作在802.11a/n/ac和802.11b/g/n模式，RG-RAP120提供四个100Mbps的RJ-45网线接口、1个RJ-45透传接口(RJ-11复用)，背面提供1个1000Mbps上行接口，1个RJ-45透传接口(RJ-11复用)。可以实现2.4G和5G双频同时覆盖，提供300Mbps的802.11n及866Mbps的802.11ac接入速率，给用户提供极速网络体验。
2、部署方便
面板型RG-RAP120采用了墙面安装设计，整个安装过程只需要两步就能快速实现无线网络覆盖。第一步、拆去房间内原有的有线网络的接口面板，第二步、将原有网线插在迷你型RG-RAP120上并直接安装就能即插即用。它打破了以往无线网络建设的老旧方式，无需再拉新的网线，而是有效利用了既有的网络，将网络新建对酒店等环境的影响时间降到最低；根据不同安装环境，更贴心的提供对应安装配件供客户选配。
3、风格多变的彩壳
为了适应在酒店房间内不同色彩的装修风格，RG-RAP120可支持多种不同色彩的外壳的更换来适应酒店的装修风格，RG-RAP120提供：土豪金、雅白、磨砂黑、彩银等多变的彩色外壳。
4、信号满格覆盖
面板型RG-RAP120因实际部署在房间内部墙面上直接进行无线网络覆盖，避免了普通AP直接安装在楼道中必须要穿透厚重墙壁甚至是入室厕所等带来的室内信号差、网络不可用的问题。用户在房间内任意位置都能获得满格无线信号，语音、视频或者浏览网页等任何业务使用都能尽享优质快捷无线。
5、胖瘦一体化，集中管理
RG-RAP120支持胖（Fat）和瘦（Fit）两种工作模式，客户可根据自身网络规模灵活选择，有利于将客户的WLAN网络由小型平滑升级到大型网络，很好地保护了用户投资。而且在酒店等场景下，客房数量多，所用到的AP也多，只需配合我司无线控制器（AC）就能进行集中批量管理，甚至是快速故障定位等。相较于普通soho级AP(家用)，极大的方便了网络运维人员管理整个无线网络
6、全面安全防护更易用
? 业界首推面板AP双重防盗设计，更加稳定可靠的设备资产保护
选用优质进口ABS+PC材料，抗冲击、抗压性能好，耐高温，安全耐用
采用特制螺钉，防止私拆，避免AP损坏和被盗
彩壳与AP一体防盗，独有先进防盗公钥设计，轻松实现管理员一把钥匙统一资产管理
? 用户级安全准入
RG-RAP120支持WEB、MAC地址、本地认证等多种用户准入认证方式供客户选择。不仅如此，RG-RAP120全面支持我司GSN（Global Security Network）全局安全网络解决方案。遵从标准的网络访问控制体系，从用户的接入、授权、主机的合规到网络行为监控、网络攻击防治等多个层面，对网络准入进行了严格的定义，并通过这种控制，实现了“入网即认证、入网即安全”的建设理念。
? 全面的无线安全防护
配合锐捷网络RG-RAC系列无线控制器，RG-RAP120具备WIDS(无线入侵检测)、射频干扰定位、流氓AP的反制、防ARP欺骗、DHCP安全保护等一系列无线安全防护功能，从根本上为用户构建真正安全可靠的无线网络。
? 多种易用性认证方式
支持无感知，短信和二维码访客等多种高效便捷的认证方式。
无线用户通过无感知认证方式接入网络，仅需首次输入账号和密码，避免了开机后再次输入账号密码的过程，让用户一次认证即可轻松上网。
通过短信认证方式的访客接入无线网络后会弹出认证页面，访客可以通过自己的手机号码进行注册，按照接收的短信中的账号密码进行上网操作。
二维码认证是另一种方便访客上网的方式，访客接入无线网络后，可获得二维码提示，通过被访者（员工）的授权后即可访问网络，访客行为与被访者直接关联，提供更佳安全性。
