一、产品概述
RG-EST302是锐捷睿易面向小区,园区,工地,等室内场景推出的单频单流支持802.11ac的无线网桥产品，支持单条空间流技术，5GHz提供最高433Mbps的桥接速率。 RG-EST302采用了IP65防护等级的外壳设计，适合在复杂的环境中使用，可有效避免恶劣天气和环境影响，适应中国北方寒冷天气与南方潮湿天气环境对设备的苛刻要求，大大降低了安装和维护难度。

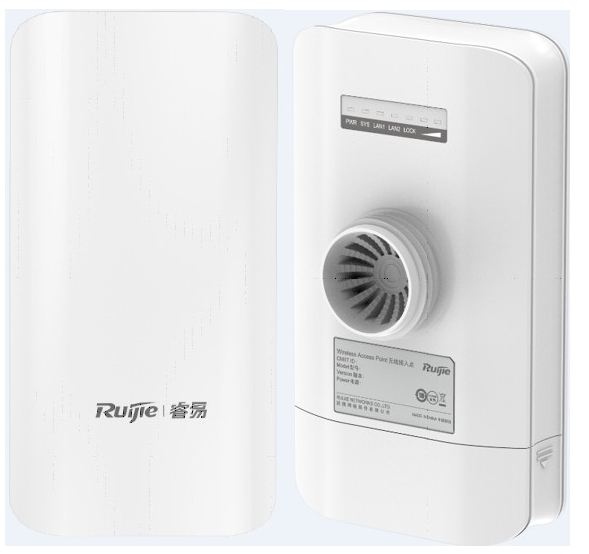

二、产品外观
三、产品参数
产品型号 | RG-EST302 | |
硬件规格 | ||
芯片规格 | QCA9531+QCA9887 | |
内存/Flash大小 | 64MB/8MB | |
射频设计 | 单频单流1×1 | |
工作频段 | 802.11a/n/ac ： 5.150～5.350GHz，5.47～5.725，5.725～5.850GHz (注：工作频段根据不同国家配置有所变化） | |
天线类型 | 内置定向天线，水平60°，垂直30°，增益9dBi | |
桥接距离 | 3km | |
空间流数 | 1条流 | |
传输速率 | 5GHz提供最高提供433Mbps的无线桥接速率。 | |
调制技术 | OFDM：BPSK@6/9Mbps，QPSK@12/18Mbps，16-QAM@24Mbps，64-QAM@48/54Mbps OFDM：BPSK，QPSK，16QAM ,64QAM and 256QAM | |
接收灵敏度 | 11a/g：-89dBm（6Mbps），-80dBm（24Mbps），-76dBm（36Mbps），-71dBm（54Mbps） 11n：-83dBm@MCS0，-65dBm@MCS7，-83dBm@MCS8，-65dBm@MCS15 11ac HT20：-83dBm（MCS0）， -57dBm（MCS9） 11ac HT40：-79dBm（MCS0）， -57dBm（MCS9） 11ac HT80：-76dBm（MCS0）， -51dBm（MCS9） | |
发射功率 | ≤250mW | |
尺寸 | 170mm(长)×96mm(宽)×56mm(高)（高度为主机边缘高度，不含造型和挂架；如包含万向头挂架厚度为<135mm） | |
重量 | 0.85Kg | |
业务端口 | 2个10/100Base-T以太网口，其中LAN1/PoE口支持24V PoE供电 | |
硬件按钮/拨码 | 1个模式拨码键，1个桥接锁定键，1个复位按钮 | |
状态指示灯 | 1个电源指示灯，1个系统指示灯，1个桥接锁定灯，2个接口指示灯和2个桥接信号指示灯。 | |
供电方式 | 支持24V PoE以太网供电(标配PoE适配器) | |
整机功率 | ＜8W | |
环境 | 工作温度：-30°C～65°C | |
存储温度：-40°C～70°C | ||
工作湿度：5％～95％（无凝结） | ||
存储湿度：5％～95％（无凝结） | ||
安装方式 | 壁挂/抱杆(标配抱箍，同时支持手动锁紧及工具锁紧) | |
防护等级 | IP65 | |
防雷等级 | 4KV | |
阻燃性 | V0 | |
防紫外线 | F1标准 | |
安全法规 | GB4943、EN/IEC 60950-1 | |
EMC法规 | GB9254、EN301 489 | |
射频法规 | 无线发射设备型号核准、EN300 328、EN301 893 | |
软件功能 | ||
AP/CPE一体化 | 支持，可通过拨码键/Web/APP设置设备为AP或CPE模式 | |
自动桥接功能 | 支持，默认AP与CPE模式自动桥接， | |
桥接锁定功能 | 支持，可锁定桥接组网，并自动保存配置。 | |
桥接串码功能 | 支持软件配置1-100桥接串码，用于AP/CPE桥接匹配 | |
桥接SSID | 默认隐藏加密 | |
接入设备模式 | 无线管理SSID和有线口接入 | |
设备配置管理方式 | 支持硬件拨码/APP/Web配置模式 | |
二维码登录 | 可通过APP扫描设备二维码登录设备配置界面 | |
设备自愈功能 | 设备故障自动重启功能 | |
自动信道调整 | 支持设备上电自动信道调整 | |
自动功率调整 | 支持设备上电自动功率调整 | |
一对多桥接 | 支持一对五桥接 | |
多跳桥接 | 支持五跳桥接功能 | |
桥接信号强度指示 | 指示灯支持桥接链路质量状态：没有桥接指示灯不亮，低于-70dBm闪烁，低于-60dBm 一格，高于-50dBm两格长亮 | |
IPv4地址 | 支持静态IP地址或DHCP获取 | |
WMM | 支持 | |
节能 | U-APSD节能 | |
四、指示灯情况 指示灯类型 指示灯状态 表达含义 系统指示灯 绿灯常亮 设备桥接完成，正常运行 绿灯快速闪烁 系统升级或复位 绿灯闪烁（间隔0.5s） 系统启动中 红色灯常亮 系统异常 网口指示灯 常亮/闪烁 网口连接，无数据/ 网口连接，有数据 信号强度指示灯(共3个，仅用于桥接时使用) 指示灯1闪烁 设备桥接时，信号强度小于-69dBm 指示灯1常亮 桥接时，信号强度在-69dBm和-59dBm之间 指示灯1、2常亮 桥接时，信号强度大于-59dBm 指示灯1、2、3常亮 桥接时，信号强度大于-49dBm 指示灯熄灭 未桥接
