04 单台NBR对接网监平台（以任子行为例）

应用场景及功能原理

一、应用场景

针对市场上有些客户不想额外配置ELOG服务器，但是又需要网监功能的场景。需要实现一个EG设备能够直接对接公安网监系统的功能。由于第三方网监系统较多，当前仅支持对接任子行网监系统，其他系统暂不考虑。

二、功能原理

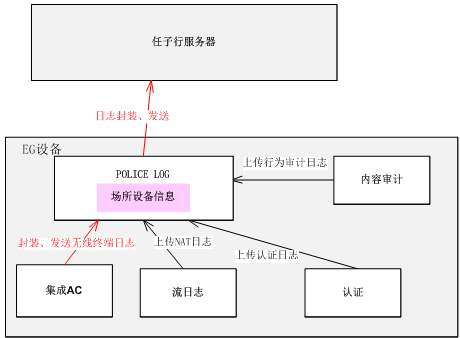

网关直接对接任子行整体方案

2、无线终端日志

无线终端信息日志的收集主要包括STA上下线信息、AP MAC、STA IP等信息。通过SNMP trap方式，AC上配置为SNMP trap客户端，EG上配置为SNMP trap服务端，AC通过SNMP trap主动将消息通告给EG。

当AC为集成AC的时候SNMP TRAP通告的目的IP配置为设备自身IP即可。

当通告的目的IP为设备IP时，如果有大量的通告信息，会被设备的防攻击误认为是攻击报文，超过限速，会把报文丢弃，因此需要把相关的IP设置为白名单，这样就不会限速。

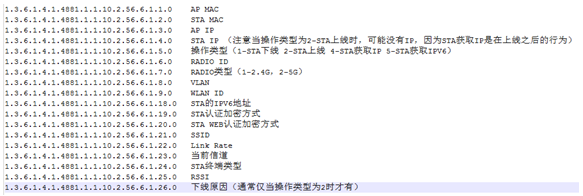

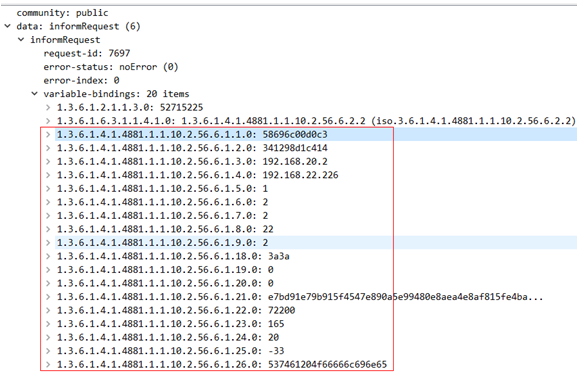

? SNMP TRAP报文格式

Mib节点意义：

? 扩展考虑

当前仅支持我司的AC产品，暂不支持其他友商AC。

3、场所和设备日志

EG设备直接对接任子行中间没有ELOG服务器，因此需要由EG设备来维护场所和设备信息。目前场所信息配置支持100个，设备信息配置根据设备型号不同不一样。

场所和设备日志按任子行规范要求每5分钟发送一次，只有在场所或设备信息配置发送变化时才重新发送相关日志。

4、认证上下线日志

认证上线或下线时，认证模块会发送认证上线或下线消息，网监模块收到认证消息后，查找对应的终端信息，组装后发给任子行平台。

5、NAT流日志

NAT流日志由NAT模块提供，网监模块收到NAT流日志后，查找对应的终端信息，组装后发给任子行平台。

6、行为审计日志

包括：http审计日志、搜索关键字审计日志、虚拟身份上下线日志；由内容审计模块提供，网监模块收到内容审计日志后，查找对应的终端信息，组装后发给任子行平台。

功能配置

一、组网需求

使用EG网关作为出口，认证部署在EG设备上，AC为独立的硬件设备或者集成在EG设备上，不依赖ELOG服务器，仅依靠EG设备发送日志到任子行平台。

二、组网拓扑

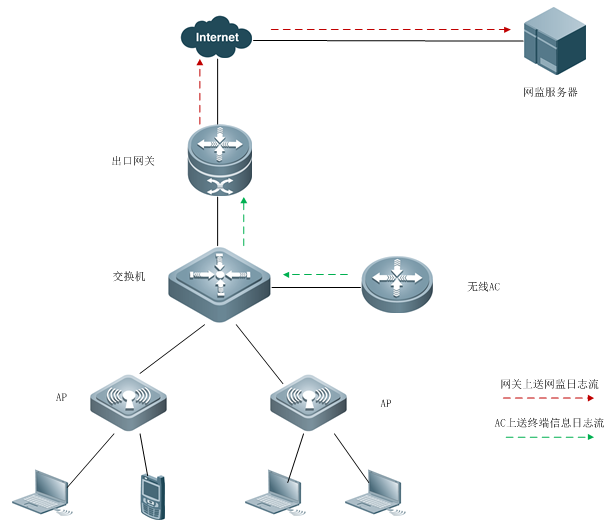

拓扑1：独立AC场景

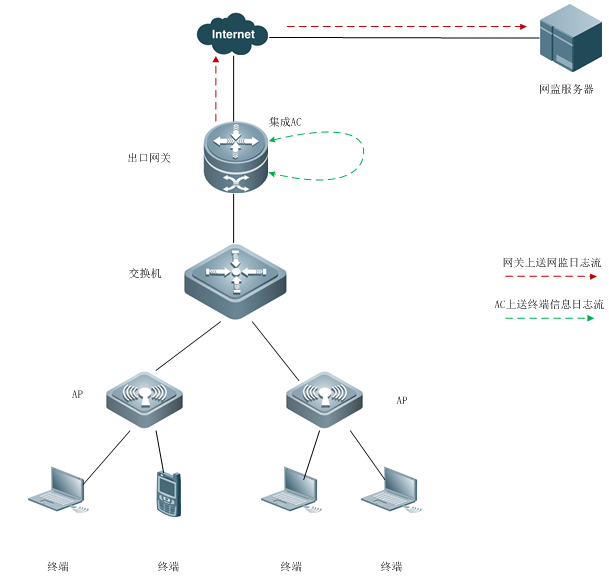

拓扑2：集成AC场景

三、配置要点

1、开启第三方日志功能

2、选择第三方日志对接平台

3、配置SNMP TRAP

4、配置场所信息，设备信息，FTP信息，采集信息等。

四、配置步骤

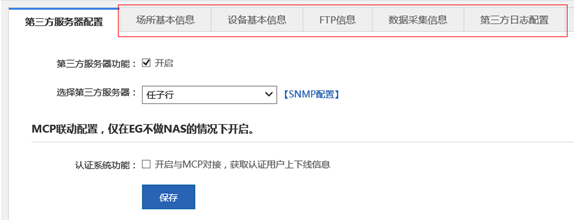

1、登录“高级-第三方日志”页面，开启 “第三方服务器”功能，并选择第三方服务器为任子行，

点保存后，页面会自动加载对接任子行配置页面，

2、SNMP TRAP配置

? 如果是独立AC

需要在AC上进行如下配置：

config模式下

snmp-server host [ip] informs version 2c [public] //ip替换为snmp server的ip地址，public替换为TRAP口令

snmp-server enable traps

snmp-server community [public] rw //public替换为TRAP口令

ip dhcp snooping

ac-controller模式下

acctrl-trap acsta-oper-ctrl //开启STA动作trap

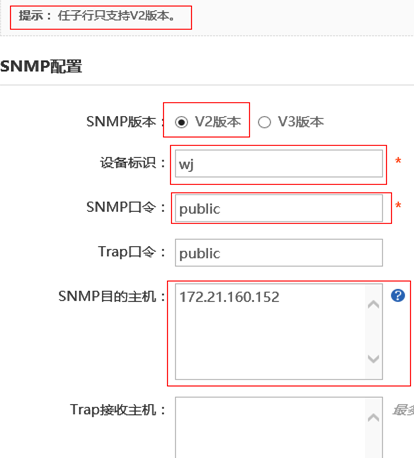

? 如果是集成AC

进入“高级->第三方日志->第三方服务器配置”页面，点击SNMP配置，进行相关配置，

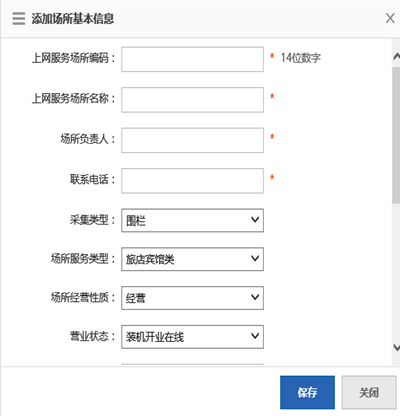

3、场所信息配置

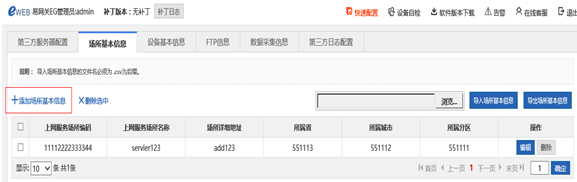

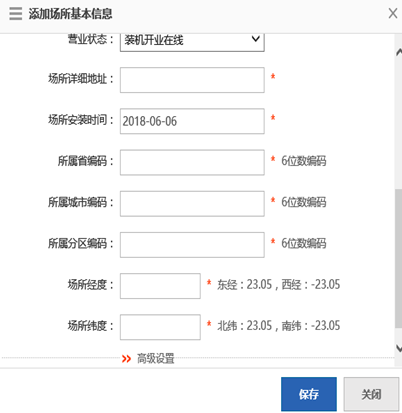

进入“高级->第三方日志->场所基本信息”页面，进行相关配置

*代表必填项

? 上网服务场所编码

场所编码由14位阿拉伯数字组成。代码从左至右的含义是：

a) 第1至第6位表示上网营业场所所在省(自治区、直辖市)、市(地区、盟)、区(县、旗)，按GB/T 2260规定的行政区划代码生成，作为标识代码使用，该标识代码生成后不随当地行政区划代码变更而改变；

b) 非经营性上网服务场所，第7固定为2，表示属于互联网公共上网服务场所；WIFI无线采集前端，第7固定为3，表示属于WIFI无线采集前端。

第8位表示上网服务场所类型，代码见下表；

代码	说明	备注
0	网吧
1	旅店宾馆类（住宿服务场所）
2	图书馆阅览室
3	电脑培训中心类	各类培训机构
4	娱乐场所类	KTV、酒吧、咖啡厅、棋牌室、游戏厅等
5	交通枢纽	飞机场、火车站、轮船码头、公交枢纽站等
6	公共交通工具	地铁、公交车、出租营运车辆等
7	餐饮服务场所
8	金融服务场所	银行、证券公司、保险公司等
A	购物场所	大型商场、普通商店、超市、汽车销售场所等
B	公共服务场所	政府机构办事大厅、医院、邮局、社区服务中心等
C	文化服务场所	电影院、音乐厅、剧场等
D	公共休闲场所	广场、公园、街道、小区休闲广场、浴室等
9	其他

c) 最后6位用阿拉伯数字表示序列号，该序列号由场所管辖地公安机关网安部门定义，如网安无定义，便可由一线人员自行定义。

? 场所名称

按网安要求进行命名，如无要求，可由一线人员自行定义。

? 采集类型

根据下拉框内容自己选择。

? 场所服务类型

根据下拉框内容自己选择。

? 场所经营性质

根据下拉框内容自己选择。

? 场所经度/纬度

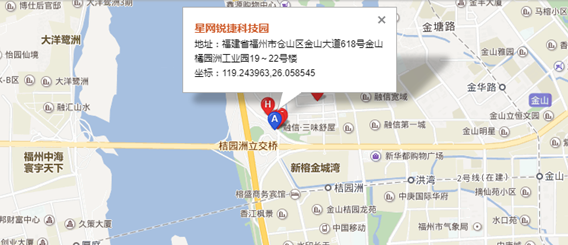

打开“百度地图”，点击页面最底下“地图开放平台”，在新开的页面找到“工具支持”-》“坐标拾取器”，搜索相应的地址就会显示对应的经纬度。

如下图所示，经度为119.243963，纬度为26.058545。

4、设备信息配置

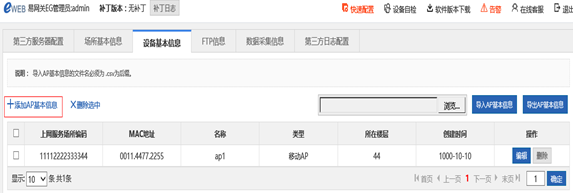

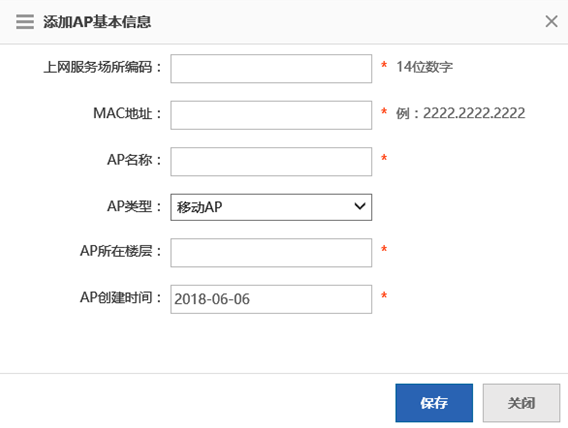

进入“高级->第三方日志->设备基本信息”页面，进行相关配置

? 上网服务场所编码

从场所信息配置中选择对应的场所编码填入即可，表明这个AP设备属于这个场所。

? MAC地址

telnet 到AP设备上，执行命令： show ap-config summary 查看 AP 的 MAC 地址。

? AP名称

由一线人员自行定义。

? AP类型

根据下拉框内容自己选择。

? AP楼层

由一线人员自行定义。

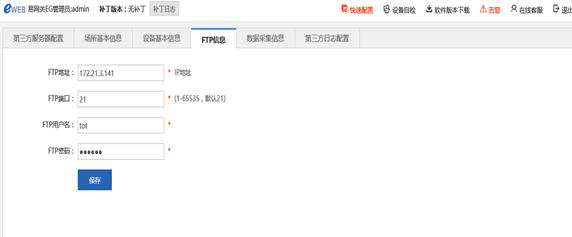

5、FTP信息配置

进入“高级->第三方日志->FTP信息”页面，进行相关配置，

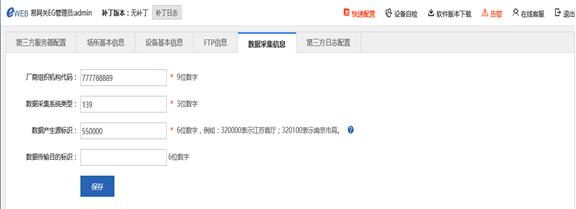

6、数据采集信息配置

进入“高级->第三方日志->数据采集信息”页面，进行相关配置，

7、日志收集类型配置

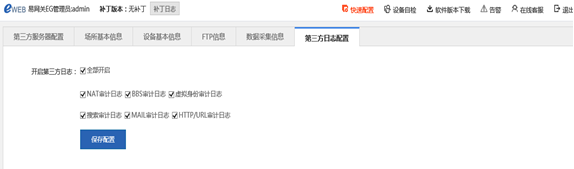

进入“高级->第三方日志->第三方日志配置”页面，进行相关配置，

五、问题诊断

1、任子行平台未收到日志

l 检查FTP服务器配置，用户名密码配置是否正确，到FTP服务器网络是否可以通。

l 检查硬AC或者集成AC的snmptrap配置，目的ip，TRAP口令配置是否正确。

l run-system-shell进入shell,执行“ls /tmp/log/surfilter”看是否有日志生成。

l Debug police-log auth，收集debug信息。

六、注意问题

1、不支持有线用户日志

2、不支持日志压缩
