一、组网需求
总部使用EG，分枝使用VPN产品，用户要求使用野蛮模式的FQDN方式建立ipsec隧道；

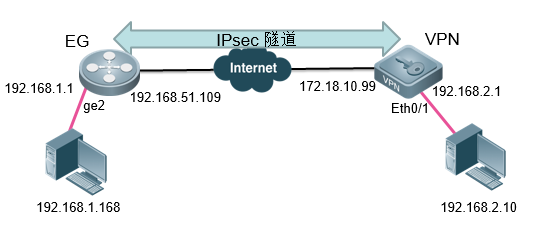

二、组网拓扑
三、配置要点
1、配置NBR-E ipsec功能
2、配置VPN的ipsec功能
3、两端的参数要保持一致，本案例选择的参数如下：
认证方式：预共享密钥，密钥为ruijie
IKE算法：3DES-MD5，DH2
IPSec协商交互方案：esp(3des-md5)
四、配置步骤
1、通过快速配置实现总部与分支的基本上网需求，如果可以是目前是已经可以正常上网的情况，先检测下，外网口是否配置了"nexthop"；
2、配置NBR-E IPSEC功能

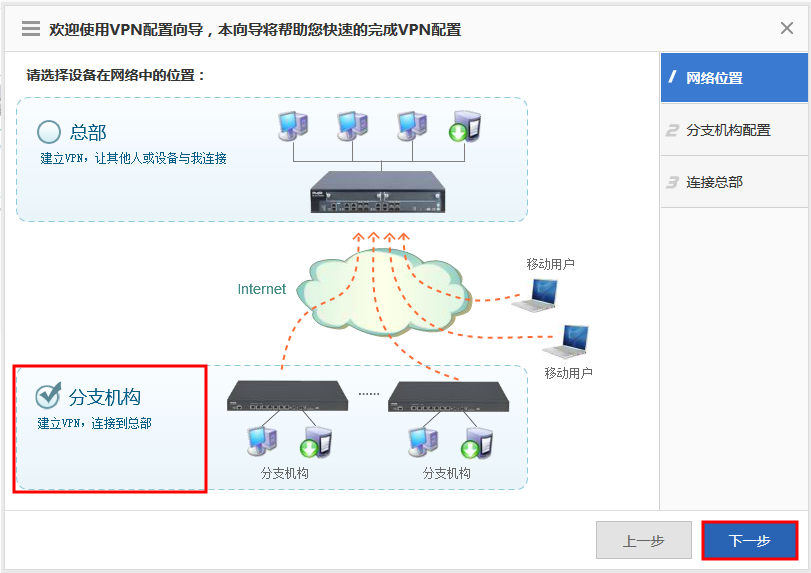

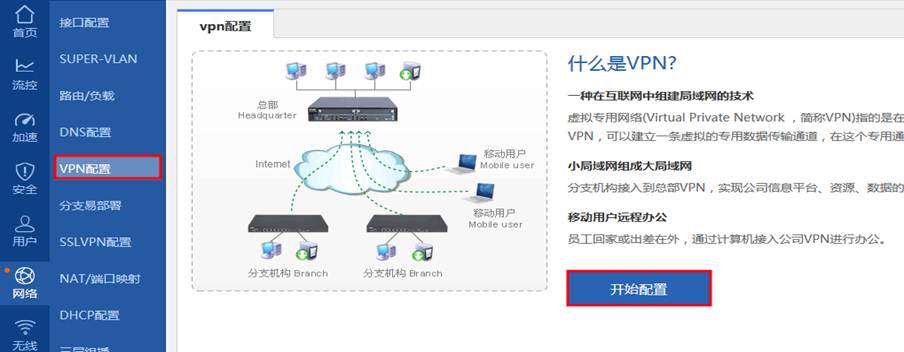

点击VPN配置选择网络位置为"分支机构"
下一步进行“分支机构的配置”

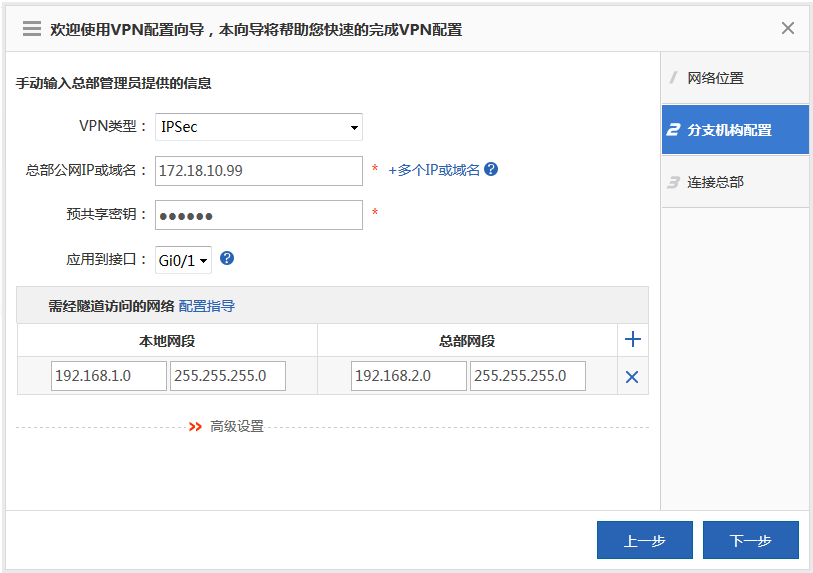

配置要与之建立ipsec的对端地址，预共享密钥和感兴趣流；

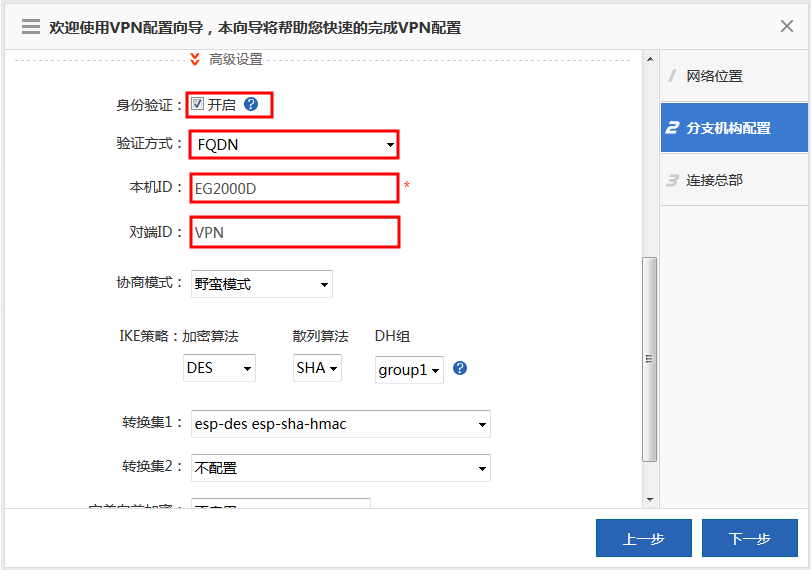

选择ipsec为野蛮模式并开启FQDN验证；
注意：只有接口下配置了nexthop x.x.x.x的接口才会出现在接口列表中（快速配置完默认会在外网接口下发）。
web配置支持dialer口,
IKE算法：3DES-MD5，DH2
IPSec协商交互方案：esp(3des-md5)
配置配置route A（总部）
命令行配置：
ip access-list extended 199 #感兴趣流及需要加密走ipsec的网段；
10 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
self-identity fqdn NBR6215-E #开fqdn身份验证
!
crypto isakmp policy 1 #第一阶段策略
encryption 3des
authentication pre-share
hash md5
group 2
!
crypto isakmp keepalive 30 #DPD探测保活
crypto isakmp key 7 04250d0f340a2a hostname VPN
crypto isakmp key 7 04250d0f340a2a address 172.18.10.99
crypto ipsec transform-set si_set_1 esp-3des esp-md5-hmac #第二阶段策略
!
crypto map Gi0/6 1 ipsec-isakmp #配置加密map
set peer 172.18.10.99
set peer VPN
set transform-set si_set_1
set autoup
set exchange-mode aggressive
match address 199
interface GigabitEthernet 0/6
nexthop 192.168.51.1
ip address 192.168.51.109 255.255.255.0
crypto map Gi0/6 #接口调用加密map
ip nat outside
说明：ipsec的身份验证有三种方式，IP地址验证、FQDN验证、数据证书验证，FQDN验证比较简单，可以理解为就是一个名字或字符的验证，比如开启了FQDN后，需要本地配置一个名字，对端也配置一个名字，必须两端的这两个名字都填对才可以建立ipsec，启到了身份验证的作用；
3、配置VPN设备

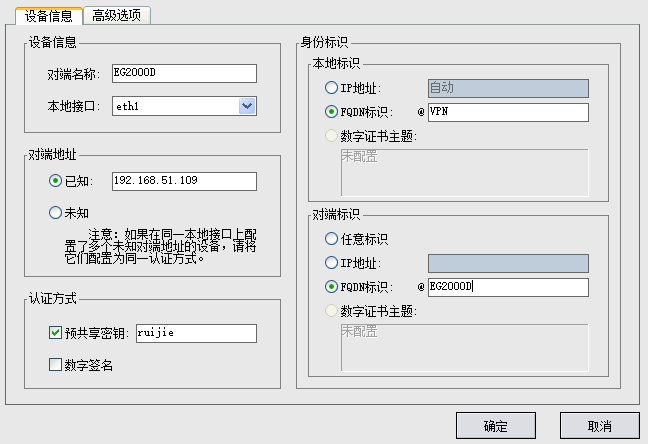

登陆VPN设备在ipsec VPN---隧道配置---添加设备，第一阶段配置如下：

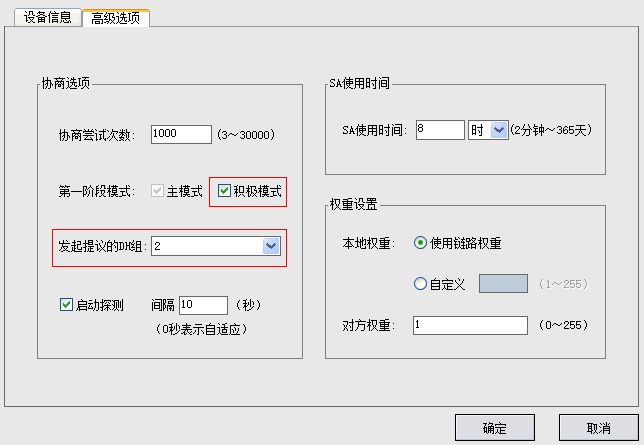

在高级选项开启积极模式（NBR-E上叫野蛮模式）

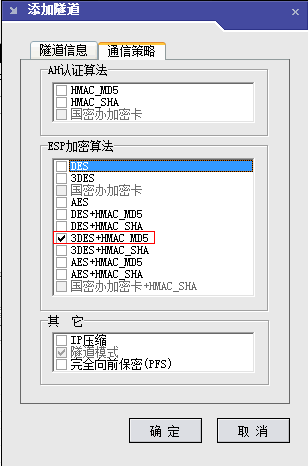

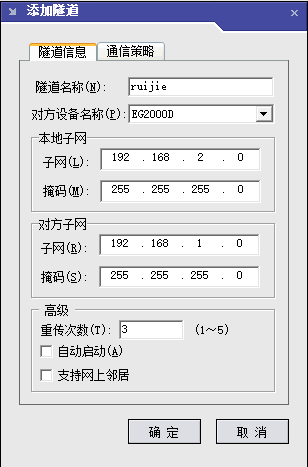

在ipsec VPN---隧道配置---添加隧道配置感兴趣流和第二阶段参数；
五、配置验证
NBR-E端查看
1.WEB界面

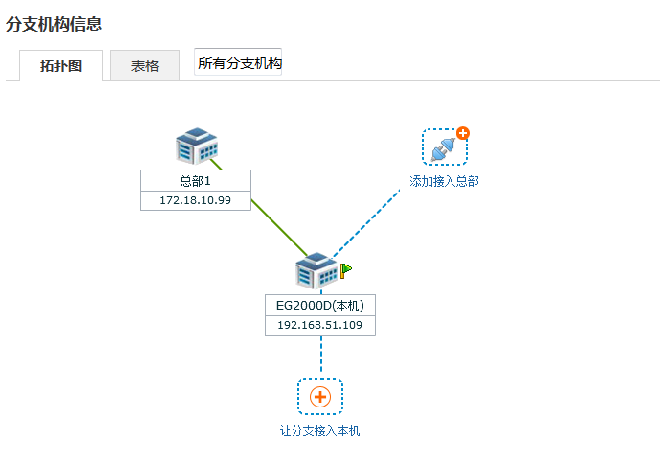

线条绿色表示ipsec已经建立成功；
2.命令查看状态
查看第一阶段：
NBR6215-E#show crypto isakmp sa
destination source state conn-id lifetime(second)
172.18.10.99 192.168.51.109 IKE_IDLE 2 86107
显IKE_IDLE表示第一阶段协商成功
查看第二阶段：
NBR6215-E#show crypto ipsec sa
Crypto map tag:Gi0/6
local ipv4 addr 192.168.51.109
media mtu 1500
==================================
sub_map type:static, seqno:1, id=1
local ident (addr/mask/prot/port): (192.168.1.0/0.0.0.255/0/0))
remote ident (addr/mask/prot/port): (192.168.2.0/0.0.0.255/0/0))
PERMIT
#pkts encaps: 18, #pkts encrypt: 18, #pkts digest 18
#pkts decaps: 19, #pkts decrypt: 19, #pkts verify 19
#send errors 0, #recv errors 0
Inbound esp sas:
spi:0x60ce1721 (1624119073)
transform: esp-3des esp-md5-hmac
in use settings={Tunnel Encaps,}
crypto map Gi0/6 1
sa timing: remaining key lifetime (k/sec): (4607000/3185)
IV size: 0 bytes
Replay detection support:Y
Outbound esp sas:
spi:0xd03cf7c (218353532)
transform: esp-3des esp-md5-hmac
in use settings={Tunnel Encaps,}
crypto map Gi0/6 1
sa timing: remaining key lifetime (k/sec): (4607000/3185)
IV size: 0 bytes
Replay detection support:Y
只有输出中包含了 Inbound esp sas和 Outbound esp sas，才说明ipsec sa已经协商完成；
VPN端状态查看

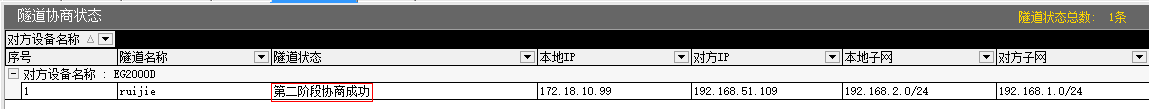

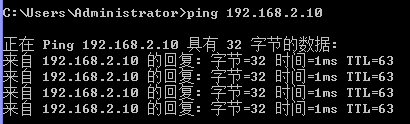

测试是否可以互访
六、注意问题
1、默认进“快速配置”上网后，只有先在接口配置页面配置了下一跳地址，即外网网关地址。否则，web上无法选择该接口，也就无法完成ipsec配置；
2、配置vpn后设备会自动下发aaa配置 （登录设备的时候会提示输入用户名和密码，所以要重新配置telnet的密码）；
3、当配置vpn的时候，第一次配置完并且清空配置，当没有关闭浏览器的时候，下次配置之前的配置仍然后记忆，要是关 闭浏览器，再次配置，之前的配置才会被清空；
4、此方案建议在有NAT穿越或与非常锐捷路由器对接时使用，能很好的提高兼容性，便于ipsec建立成功；
5、当外网口收到ipsec请求，但是设备没配置对应的感兴趣的流时，可能会出现“Failed to find map ”：这是因为当ipsec map不存在的时候，Ipsec 500端口的报文会被送到CPU，从而产生上述的打印。对网络转发和管理无实质影响。 进一步的，这个可以给网管带来益处。如果有不希望的ipsec连接上到设备：那么接下来可以通过acl将这些非法产生连接的ipsec请求过滤掉。
6、通过web（高级选项-》系统设置-》增强功能-》“配置模板下载和导入”），导入vpn易部署工具生成的配置，适用场景：
1）适用于设备初次部署，走完快速配置后进行；
2）vpn已有配置，通过web or cli清空所有vpn现有配置的情况下；
3）不支持在已有vpn配置的情况下，再导入新的vpn配置。
