一、组网需求

RAP以NAT或者路由或者AP方式部署在网络中，内网有多个网段，需要发射多个SSID且每个ssid对应不同的vlan，获取不同网段的地址。

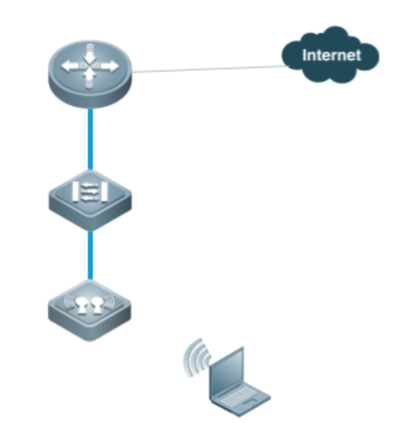

二、组网拓扑



三、配置步骤

       首先根据开局配置选择AP所属的模式，可以是NAT、AP、路由三种。然后按照下列方式继续新增VLAN和SSID

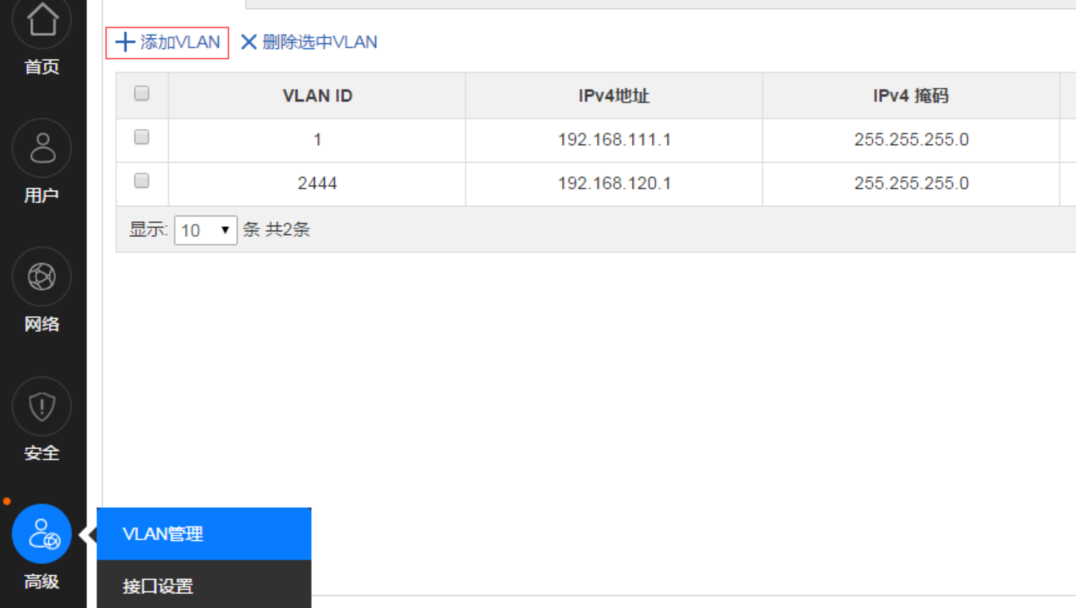

1、创建vlan，在高级----vlan管理，点击添加vlan。

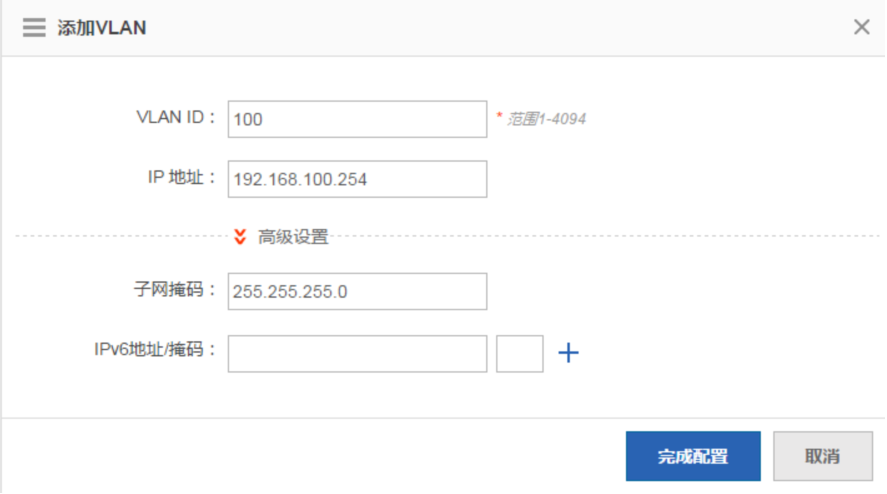

2、配置vlan号，ip地址，子网掩码，点击完成配置。

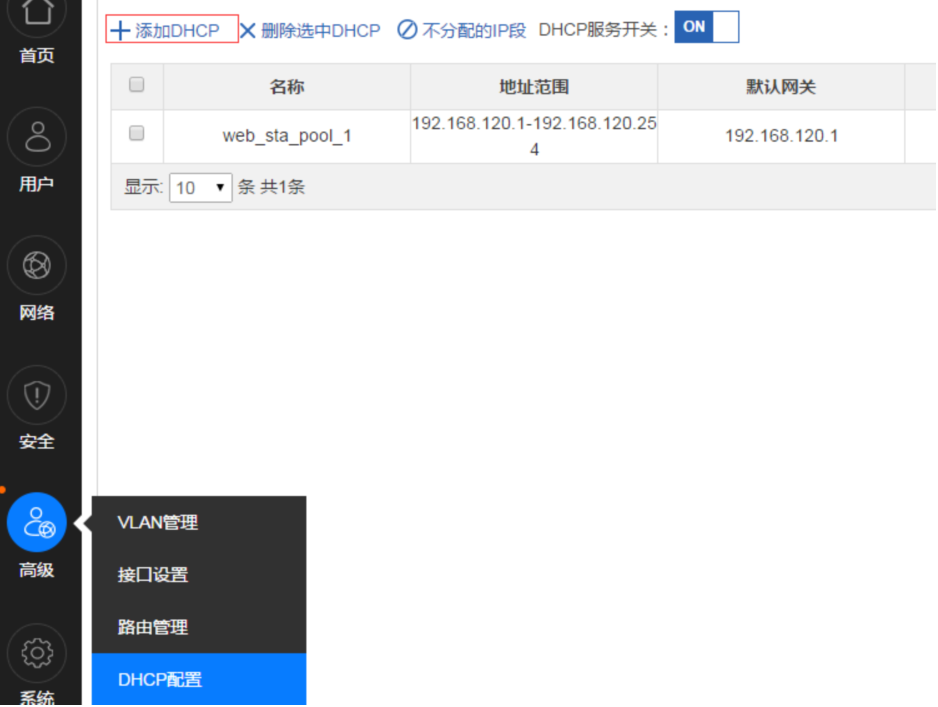

3、配置DHCP，在高级---DHCP配置，点击“添加DHCP”。

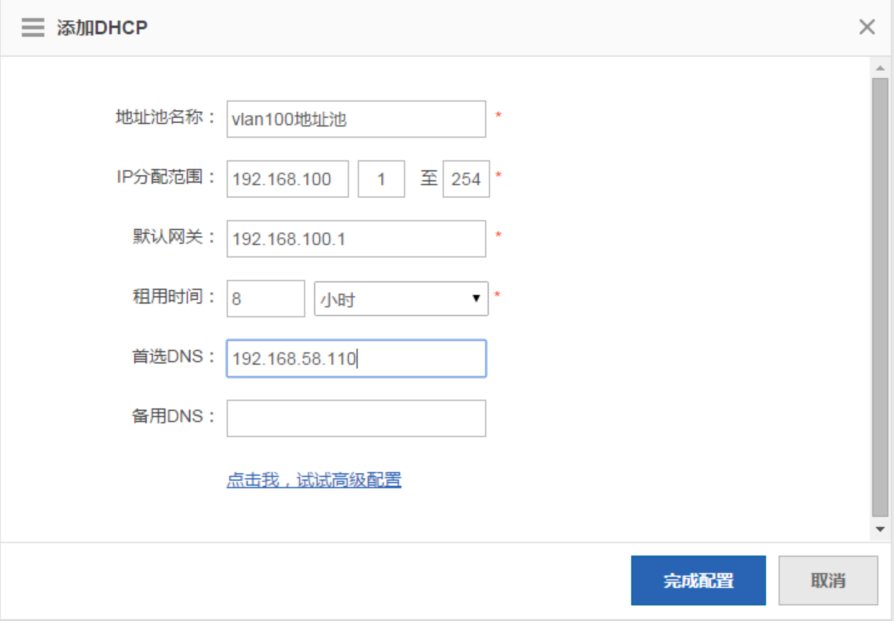

4、配置DHCP地址池名称，类型，地址分配范围，默认网关，租期，DNS，点击完成配置。

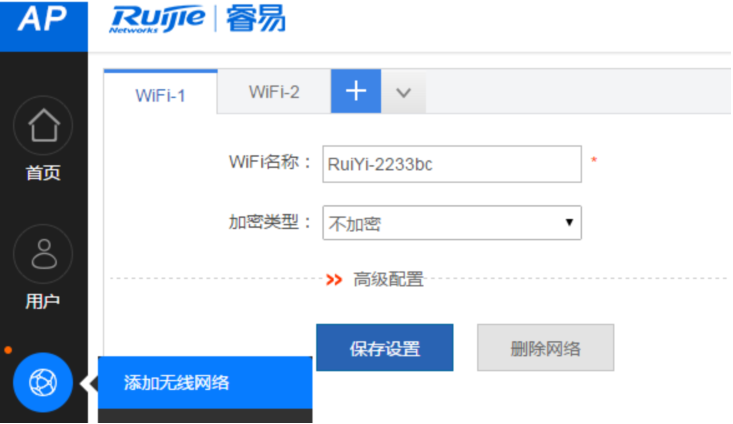

5、网络---添加无线网络，点击“+”图标，新建ssid。

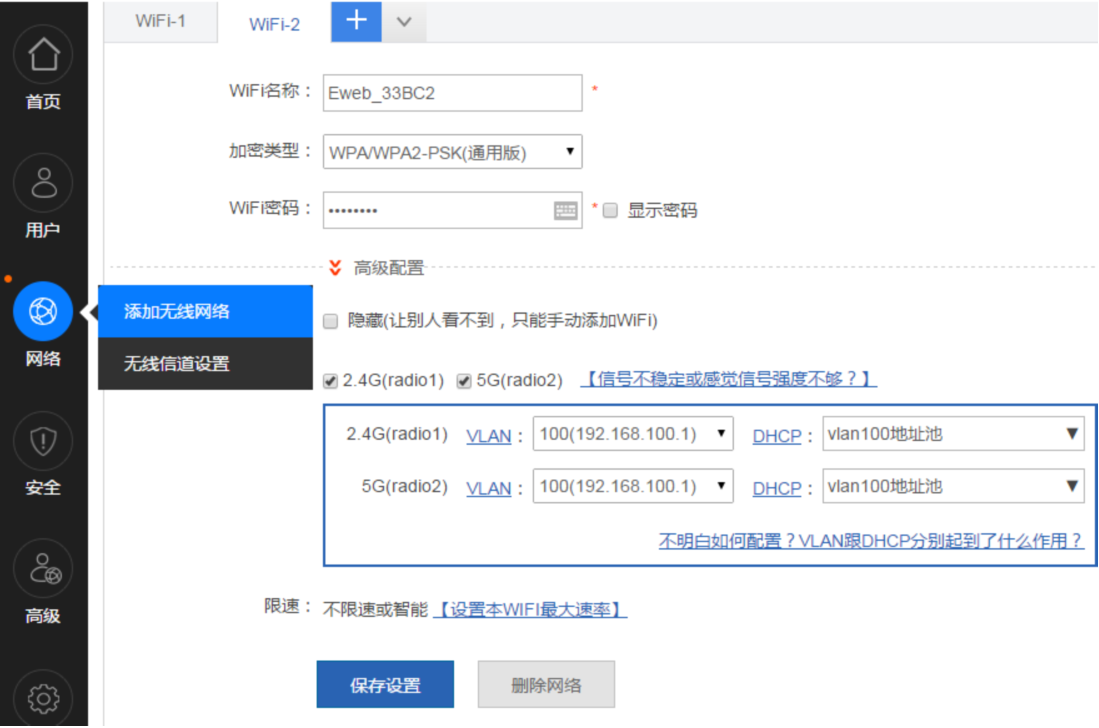

6、配置ssid和密码，并且点击“高级配置”，2.4G和5G选择对应的vlan和dhcp地址池，点击保存设置。







四、配置验证

1、在无线终端上面可以搜索到多个ssid，并且终端关联不同的ssid，获取不同网段的地址。
