适用场景说明

客户网络中有监控网络和办公网络，需要将两个网络分开；

监控网络属于192.168.10.0/24网段，办公网络属于192.168.20.0/24网段；

NBS3100都属于监控网段，NBS3200的1-10属于监控网络，其余的都是办公网络；

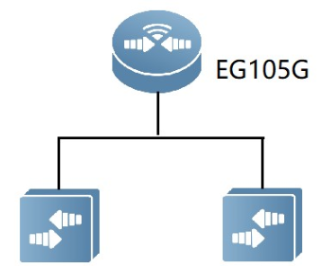

一、组网拓扑


  NBS3100                               NBS3200

NBS3100的23口与EG105G互联；NBS3200的23口与EG105G互联

主要流程：

①登入交换机，开启"vlan配置"功能；

②配置vlan10和vlan20，将接口划分到vlan中，上联口配置为trunk；

③EG105G配置子接口，vlan10和20；

④完成配置。

二、配置步骤：

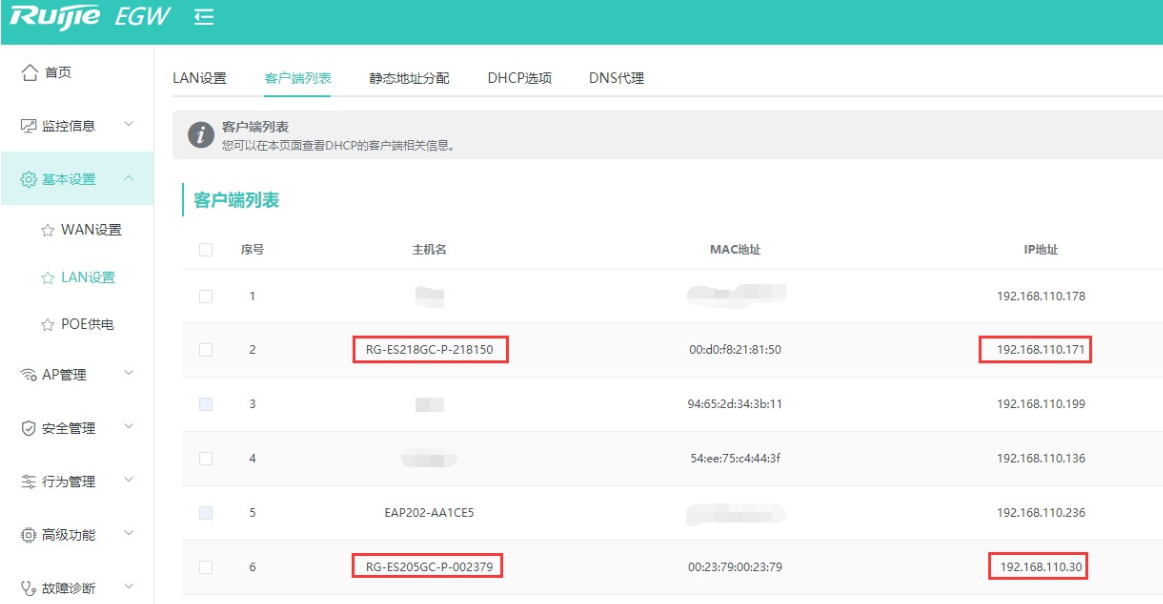

1、登入EG105G，查看NBS3100和NBS3200获取到的IP地址，然后登入到两台交换机；

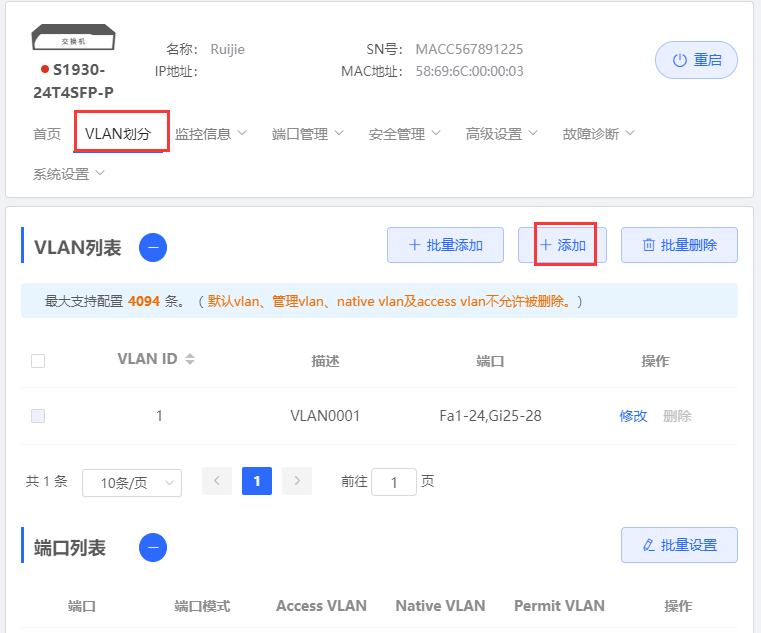

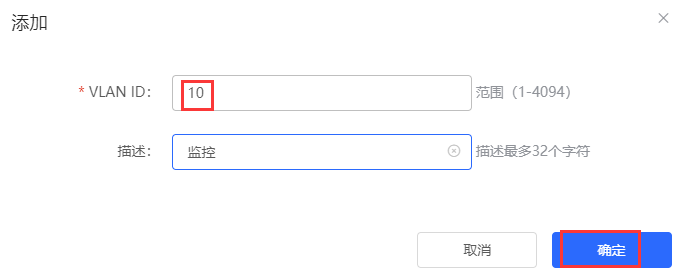

2、登入NBS3100，创建VLAN10；

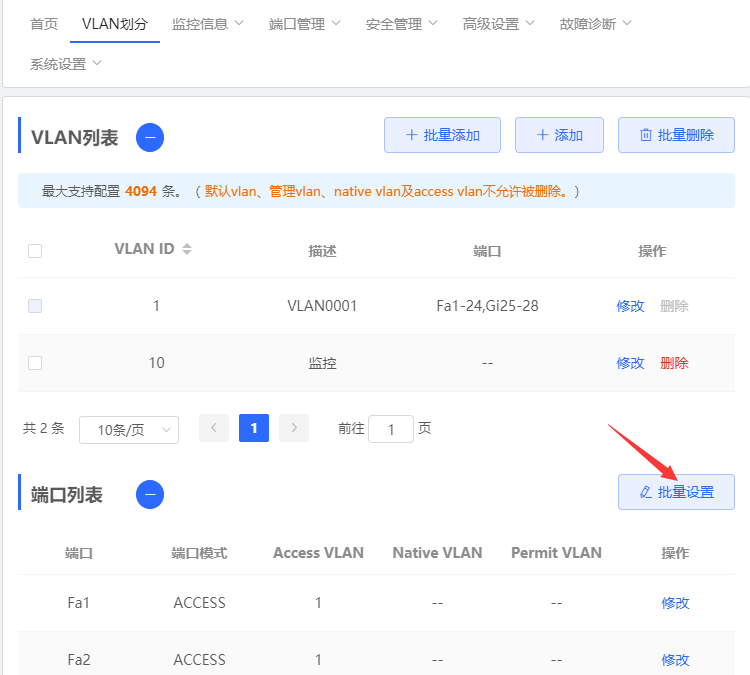

VLAN划分——添加

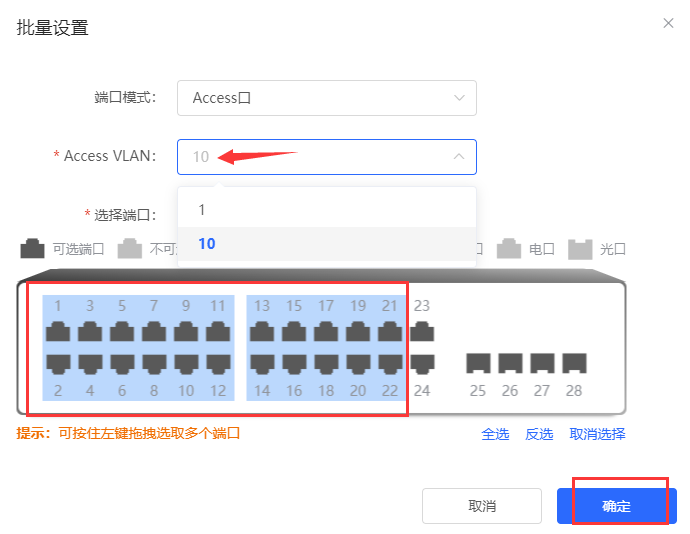

3、将所有下联口配置为VLAN10；

VLAN划分——批量设置

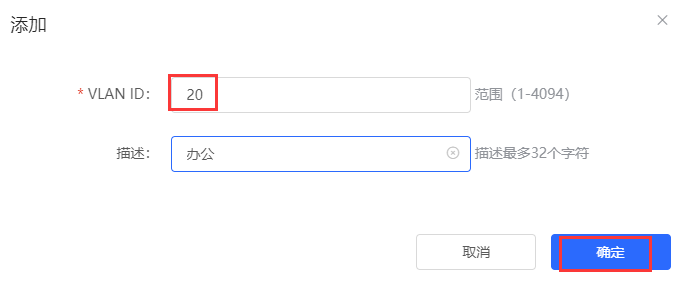

4、登入NBS3200，新建VLAN20；

VLAN划分——添加

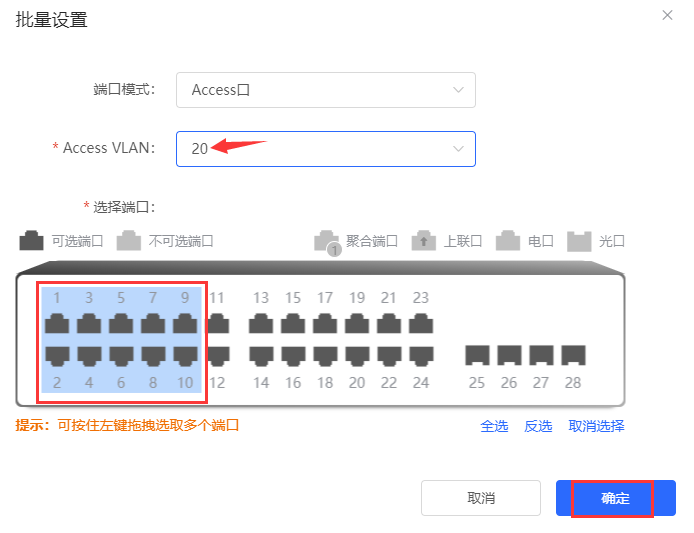

5、将1-10配置为VLAN20；

VLAN划分——批量设置

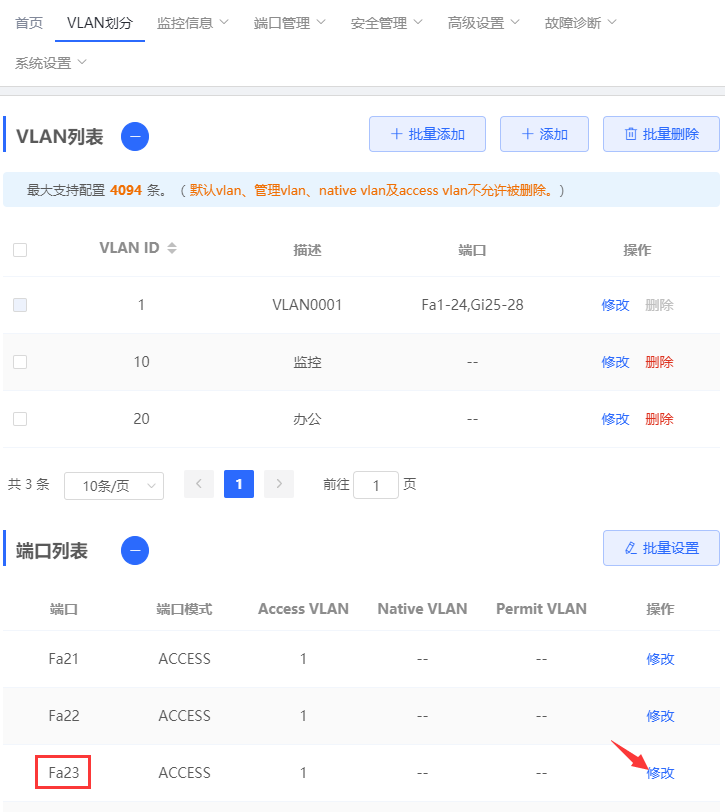

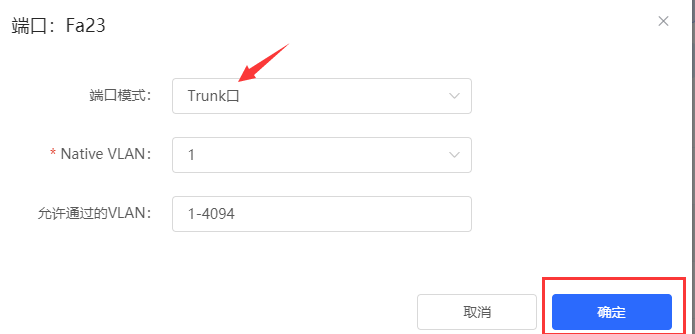

6、将NBS3100和NBS3200上联接口配置为Ttunk；


7、EG路由器配置参考：易网络一本通配置
