03 运营商MTU影响传输案例

一.【故障现象】EG2000K与ELOG对接后，ELOG无法收到网监报文。

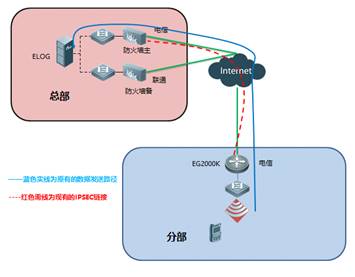

二.【故障拓扑】

拓扑说明：EG2000K出口连接的是电信线路，与总部防火墙主设备电信出口建立IPSEC，如果电信线路down了，则切换到与防火墙备设备联通出口建立连接。EG网监日志通过图中蓝色实线IPSEC的路径去往总部ELOG。红色虚线为IPSEC链接。

三、【故障分析】

1. 检查EG和ELOG系统时间，确认EG和ELOG连通性

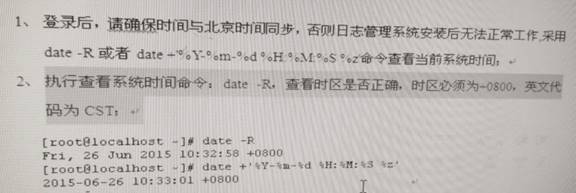

检查ELOG时间配置

2检查EG端的网监的配置

非经对接网点网关EG的的配置如下：其中的示例中的1.1.1.1需根据实际情况，修改为分部的elog地址，其中的2.2.2.2需修改为EG设备的环回口地址（只能配置为IP,不能配置为接口）

police-log set url http://1.1.1.1:8080/elog/ source 2.2.2.2 （2.2.2.2 为EG换回口地址）

police-log auth-type mobile 移动用户认证类型

police-log enable 开启网监日志开关

content-policy _AUDIT_DEFAULT 开启默认审计功能

vid-rule audit-default-enable 虚拟身份ID开启

mail-rule audit-default-enable 邮件审计开启

im-rule audit-default-enable IM聊天记录审计开启

web-bbs-rule audit-default-enable 网站论坛审计

web-search-rule audit-default-enable 搜索引擎审计开启

web-mail-rule audit-default-enable 网页邮箱审计开启

url-rule audit-default-enable URL审计开启

nat-log police 网监NAT日志

content-audit write-plog url URL日志

content-audit write-plog web-search 搜索引擎日志

content-audit write-plog web-bbs 日志网站日志

content-audit write-plog web-mail 网页邮箱日志

content-audit write-plog mail 邮件审计日志

content-audit write-plog im IM聊天日志

content-audit write-plog vid 虚拟身份ID日志

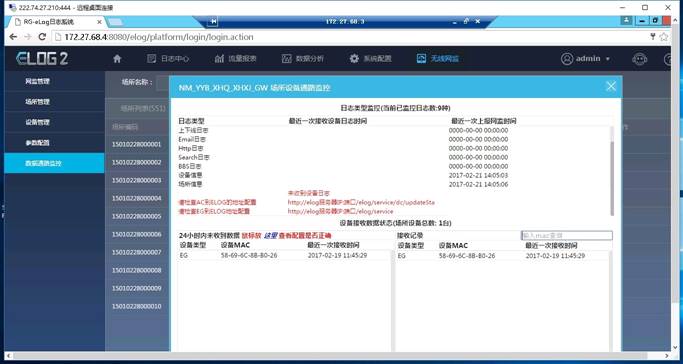

3.检查elog配置是否有误

备注：特别设备mac有没有配置错误了

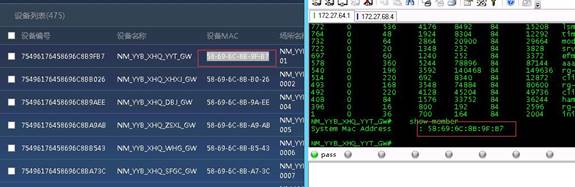

EG上面通过show member方式获取到MAC地址，ELOG添加的设备MAC地址必须与这个相同。如下图：

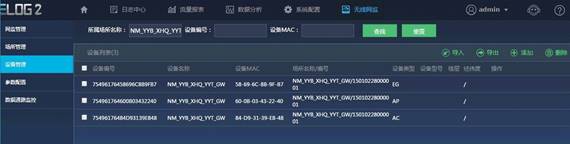

必须添加

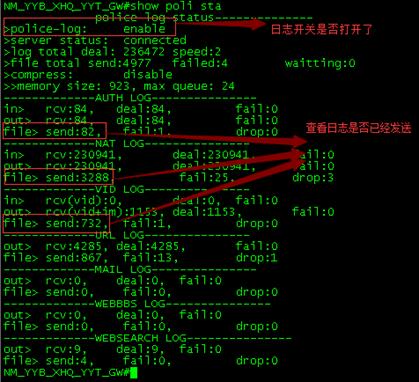

3. show police-log status 下图表示发送成功

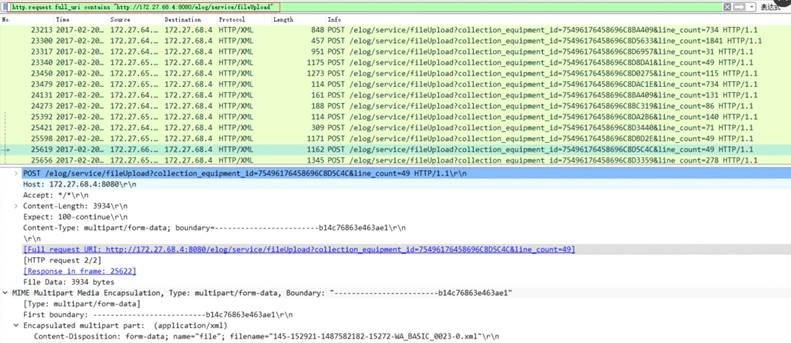

4 抓包验证

抓包验证是否有发送出报文

通过http.request full+url containhttp://172.27.68.4:8080/elog/service/fileUpload（172.27.68.4:8080为ELOG的地址）来过滤EG是否有发送出去报文，如果有内容说明出口有发送出去。

通过抓包已经能够证明设备已经将报文发出去，因此怀疑运营商问题，结合历史处理经验，怀疑是运营商的MTU问题导致。

因此做以下测试：

对EG2000K的接口的MTU做如下测试：

1) MTU设置为1380，文件一直发送失败

2) MTU修改为1500，文件发送成功

3) MTU改为1380，再次发送失败
分析如下：
接口 MTU是1500时，协议栈发出的报文会超过1380，ipsec模块会先分成2个小报文后再封装发出去，这样中间链路收到的报文是小报文，不会触发分片，所以没有问题；
接口的MTU是1380时，协议栈发出的报文不会超过1380，ipsec模块就不会分成2个报文，然后隧道封装后，就变成一个大报文，运营商链路对于这样的大报文处理有问题导致。
综上：协议栈发出报文的大小需要经过接口MTU检查后，还需要通过IPSEC模块的MTU检查，如果接口的MTU和IPSEC的MTU 进行联动后（IPSEC的MTU小于接口MTU），协议栈发出的报文到达IPSEC模块后匹配ipsec的mtu后会变成2个小的报文，就不会被运营商丢弃，故障就不会出现。

四、【故障原因】

1. 首先这个运用商链路肯定是会丢分片报文，不管是EG分片还是中间其他设备分片。

2. EG2000K的接口设置了MTU为 1380，协议栈发出的报文在IPSEC模块中不会进行分片且在隧道封装后，报文变大。

3. 由于EG的ipsec的mtu设置未与接口mtu联动。（因为如果版本优化，进行联动后，IPSEC会对报文进行分片。）
临时规避方案：
在运营商链路会丢弃IP分片报文的场景下，EG需要使隧道需要先内部分片再封装IP报文、并且保证封装后IP头部不会再分片将接口的MTU值改大为1500

接口下：IP MTU 1500

彻底解决方案：升级到11.1（6）B27P1以上的版本可以解决
