举一个我们常见的的场景，我们在办公室使用电脑上网，电脑链接交换机，交换机连接路由器，路由器连接电信网络，然后访问了www.sina.com.cn，从电脑发出的数据总共经过了以下路径：

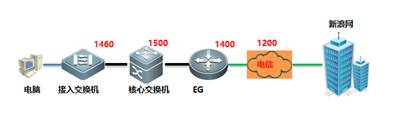

其中，每个节点都有一个MTU值，如下：

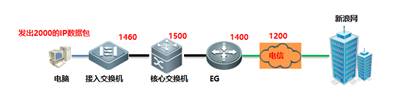

假设现在EG的MTU最大值设置成了1400，然后电脑发送了一个ip数据包（2000）到达EG后，因为链路的MTU是取当前链路的最小值(EG的1400小于接入交换机的1460，且同时小于核心交换机的1500，所以去EG的值作为内网链路的MTU)，这时候EG往电信外网传输IP数据包会按照EG的MTU被拆成2个包，大小分别是一个1400，另外一个600，然后进行传输。

电信外网接收到了一个1400的帧，电信设备会发现大于自己设置的最大值：1200，如果IP包不允许分片的话，那么运营商的设备会直接就把这个包丢弃了，根本就不会到达新浪网的服务器，因此，到这里我们就会发现，MTU其实就是在每一个节点的管控值，只要是大于这个值的数据帧，要么IP数据所到的设备选择分片再传输，要么直接丢弃。

疑问1：那么MTU的值为什么是1500？

由于以太网EthernetII规定最大的数据帧是1518Bytes，除去以太网帧的帧头

（DMAC目的MAC地址6Bytes+SMAC源MAC地址6Bytes+Type域2bytes=14Bytes）和帧尾CRC校验部分4Bytes （这个部份有时候大家也把它叫做FCS），RFC标准的MTU范围为64-1500字节。那么剩下承载上层协议的地方也就是Data域最大就只能有1500Bytes。

疑问2：那么为什么有时候IP报文不能被分片呢？

分片最大的坏处就是降低了传输性能，本来一次可以搞定的事情，分成多次搞定，影响效率！因此，在网络层更高一层（就是传输层）往往会对此加以注意！有些高层因为某些原因就会要求我这个报文不能数据包，他们要完整地数据包，所以会在IP数据包包头里面加上一个标签：DF（Donot Fragment）。这样当这个IP数据包在一大段网络（水管里面）传输的时候，如果遇到MTU小于IP数据包的情况，转发设备就会根据要求丢弃这个数据包，然后返回一个错误信息给发送者。

疑问3：我们应该怎么去探测链路中的MTU值呢？

1、Ping是用来检测TCP/IP链接问题的诊断工具，可以检查两端网络连接的状况。同时我们可以利用Ping命令的MTU探测功能进行MTU值的测量。我们在windows主机（或设备），通常使用ping命令并设置不允许数据进行分片，在不断调整报文长度的过程中如果大字节报文一直可以无法ping通，则需要继续较少报文长度直到ping通为止，即可判断中间线路的MTU最小值（路径MTU）。举例如下：

1）Windows电脑上：ping <目标IP地址> -l <字节数，一般从1500开始往下测试> -f

ping 114.114.114.114 -l 1400 -f

注：l表示长度，f表示不分片

2）EG路由器上：ping <目标IP地址> length <字节数，一般从1500开始往下测试> df-bit

ping 114.114.114.114 length 1400 df-bit

注：length表示长度，df-bit表示不分片

通过以上的案例，我们引出，我们EG在部署网监过程中遇到的运营商MTU问题导致网监发送失败的案例,如下:
