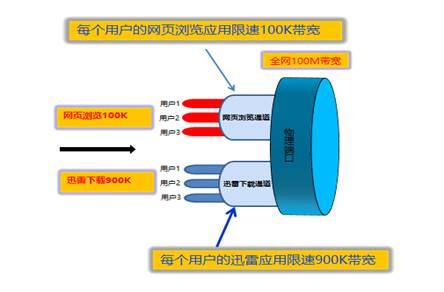

流控的本质是通过特征库来对网络流量进行识别（可以对OSI的2到7层的报文进行识别），把网络流量细分到对应的具体应用，然后定义带宽通道，从而使网络中的流量根据应用各行其道，以优化宽带性能，提高网络运行效率。如下图所示：

以迅雷下载为例，通过特征库识别出网络流量为迅雷下载应用，进入定义好的迅雷下载通道里面。通道里面每个用户的网页浏览应用被限制900K，那么该用户的迅雷下载的流量无法超过900K，可以保证全网的流量不会被迅雷应用下载占满，保证其他应用能够正常运行。

流控的关键是识别技术和控制技术，EG的识别技术使用的是DPI和DFI。 使用的控制技术

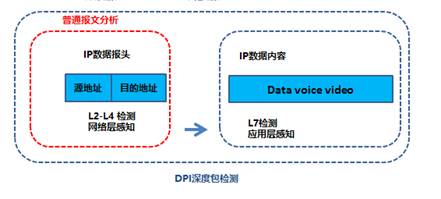

1） DPI深度包检测是相对普通报文分析而言的一种新技术，普通报文检测仅仅分析IP包的四层以下的内容，包括源地址、目的地址、源端口、目的端口以及协议类型，而DPI则在此基础上，增加了对应用层的分析，可识别出各种应用及其内容。如下图：

DPI将网络上的数据报文根据五元组分为一个个的应用流，并通过识别技术对应用流中的特定数据报文进行探测，从而确定应用流对应的应用或者用户的动作。

2） DFI采用的是一种基于流量行为的应用识别技术，即不同的应用类型体现在会话连接或数据流上的状态各有不同。

例如，基于P2P下载应用的流量模型的特点为平均包长都在450byte以上、下载时间长、连接速率高、首选传输层协议为TCP等。

DFI技术正是基于这一系列流量的行为特征，建立流量特征模型，通过分析会话连接流的包长、连接速率、传输字节量、包与包之间的间隔等信息来与流量模型对比，从而实现鉴别应用类型。由于DPI需要使用到数据库进行逐一匹配对比，而DFI仅需将流量特征与后台流量模型比较即可，因此DFI的处理速度比DPI快，然而正因为DPI采用的是数据库逐一对比，DPI的识别准确率确比DFI更高。因此EG采用DFI+DPI两者技术，使得EG的识别效率高，识别准确率高。

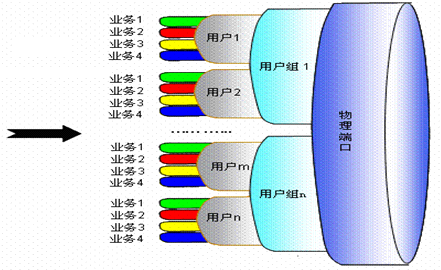

3） EG采用层次化带宽分配的流量限速模式对识别出来的应用进行限速，如下图

此流量限速模式涉及3个关键概念，首先通道，其次CIR，最后PIR：

1） 通道: 设备端口、用户组、用户和应用在流控中都被抽象为一个流控通道，上下级流控通道是父子关系，所有流控通道组成一棵分层的流控通道树，设备端口作为抽象出来的顶级流控通道称为根通道。

流控通道是流控的基本单位，其一方面是一个缓存队列，用于缓存网络流量，另外一方面可以配置带宽参数，从而决定网络流量的转发量(取决带宽配置)和转发处理顺序(取决流控通道优先级)。

2） 流控通道调度基于两个原则：

先保证承诺带宽，然后再进行带宽借用；高优先级流控通道优先调度，相同优先级流控通道轮转调度。

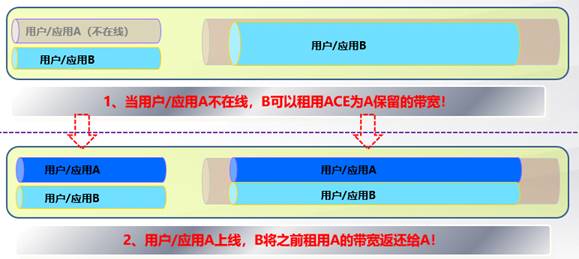

带宽借用：

针对上述通道类型，EG的系统预设了三个通道：关键通道、普通通道和抑制通道，这三个通道分别走用户的关键应用流量、普通应用流量和抑制应用流量。

3） CIR（保障带宽即承诺带宽）指的是带宽紧张的时候，也能保证用户或者应用的带宽；

保障带宽：默认情况下，关键通道保障带宽较大，普通通道次之，抑制通道最小，保障带宽也就是承诺的带宽，当流量大小在保障带宽以下时，只要有流量需求就不会受限制，当超过了保障带宽则需通过带宽借用获得更多的带宽，关键通道、普通通道和抑制通道通道的优先级从高到低，因此关键通道能够优先借用剩余的带宽，在进行带宽借用时不影响其他通道的带宽保障。

比如：总带宽为10M,关键应用保障6M，普通应用保障2M，抑制应用保障1M,(预留1M用来动态调整)，当关键应用只用了3M时，普通应用的带宽需求是4M，而 抑制应用带宽需求是2M，则普通应用能够借用到2M,抑制应用能够借用到1M，当关键应用的需求带宽变大时，能够抢占到带宽以满足需求。当变成6M时，普通应用带宽变为2M，抑制通道变为1M。如果某组应用没有流量，如普通应用组没有流量，带宽将被其他组借用。

4) PIR（最大带宽）值得是在带宽充裕的时候，能允许用户或者应用达到的最大带宽。

a. 各类应用最大带宽：即各组应用（关键/普通/抑制）所能达到的最大带宽，该值不小于保障带宽。应用组通过带宽借用所能达到的最大带宽。

比如：总带宽是10M，当关键应用组的实时带宽是1M，普通应用组的实时带宽是2M，抑制应用组可以借用剩余的带宽，但是不会超过抑制应用组的最大带宽。

b. 各类应用每ip最大带宽：即各组应用（关键/普通/抑制）每个ip地址所能达到的最大带宽。

比如：带宽比较空闲，抑制应用组的每ip最大带宽为3M,因此每个ip地址的抑制应用最大将不超过3M,即使带宽是空闲的。
