一、组网需求

客户外网有固定线路，还有多条拨号线路，希望通过设置子接口实现上网。

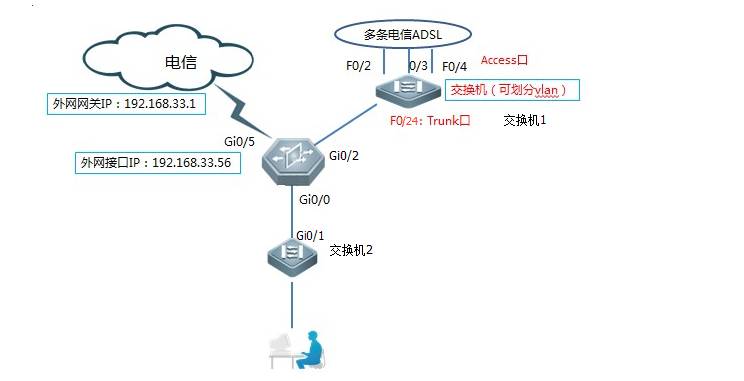

二、组网拓扑

拓扑说明：

1、连接拨号线路的交换机必须是可网管的（有划分vlan的功能）。

2、默认vlan1是管理vlan，配置子接口时不能使用。

3、本案例以外网有3条adsl线路要设置子接口举例，分别对应的VLAN是2，3，4。

交换机1： 交换机f0/24口连接路由器的外网口G0/2口上；2，3，4号口分别链接3条ADSL线路上。

交换机2： Gi0/1口链接路由器的内网口G0/0。

三、配置步骤

1、外网交换机配置（本案例是我司的S2652G交换机）：

Ruijie>enable

Ruijie#configure ter

Ruijie(config)#vlan 2 ---->创建vlan2---对应NBR子接口 Gi0/2.2

Ruijie(config-vlan)#vlan 3 ---->创建vlan3---对应NBR子接口 Gi0/2.3

Ruijie(config-vlan)#vlan 4 ---->创建vlan4---对应NBR子接口 Gi0/2.4

Ruijie(config-vlan)#exit

Ruijie(config)#int fastEthernet 0/24

Ruijie(config-if-FastEthernet 0/24）#switchport mode trunk --->1号口连接NBR的Gi0/2外网口

Ruijie(config)#int fastEthernet 0/2

Ruijie(config-if-FastEthernet 0/2)#switchport access vlan 2 --->把交换机2号口划分到vlan2，连接“2"号拨号线路

Ruijie(config)#int fastEthernet 0/3

Ruijie(config-if-FastEthernet 0/3)#switchport access vlan 3 --->把交换机3号口划分到vlan3，连接“3"号拨号线路

Ruijie(config)#int fastEthernet 0/4

Ruijie(config-if-FastEthernet 0/4)#switchport access vlan 4 --->把交换机4号口划分到vlan4，连接“4"号拨号线路

Ruijie(config-if)#end ------>退出到特权模式

Ruijie#write ------>确认配置正确，保存配置

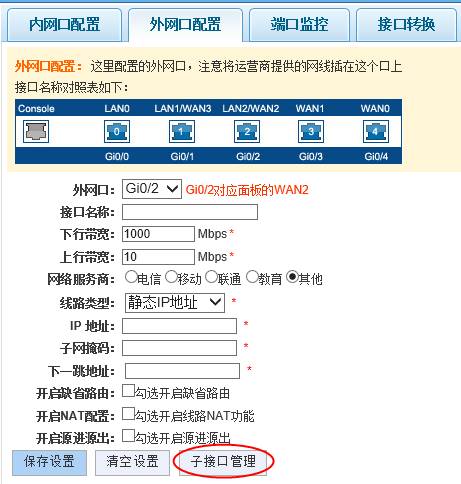

2、NBR设备配置：在【网络配置】-【接口配置】进行外网子接口的配置，点击子接口管理如下图所示：

3、点击子接口管理（*部分必须填写）：

配置说明：

子接口名：选择目前连接的外网口，建议与VLAN ID 一致，方便后续管理查看；

VLAN ID：需要与外网交换机配置的VLAN一致；

类型： 选择PPPOE，并选择对应的运营商，进行账号密码设置；

接口MAC地址：统一建议使用两个00开头的MAC地址：00xx.xxxx.xxxx，比如0011.0001.0002)；每个拨号的子接口的MAC地址不能相同；

配置举例：

1234fzadsl账号连接在交换机的2号接口，2号接口属于vlan2，设备子接口GI0/2.2，封装的vlan为vlan2。填写如下

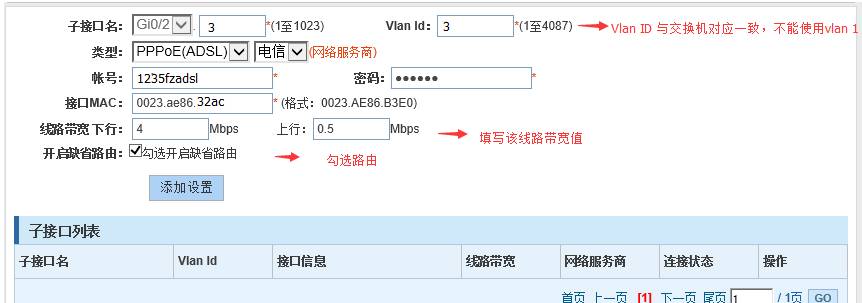

1235fzadsl账号连接在交换机的3号接口，3号接口属于vlan3，设备子接口GI0/2.3封装的vlan为vlan3。填写如下：

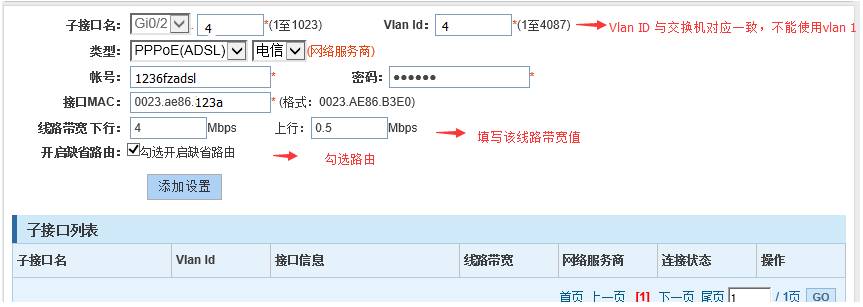

1236fzadsl账号连接在交换机的4号接口，4号接口属于vlan4，设备子接口GI0/2.4封装的vlan为vlan4。填写如下：

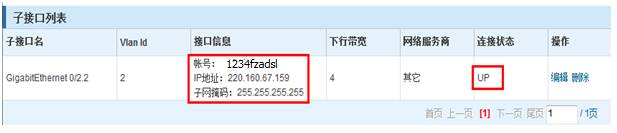

注意：拨号成功（拨号成功需要一定的时间，请耐心等待），是否“UP”，需要刷新当前的web界面后才能看到

如果还要再新增另外一个拨号类型的子接口，操作方法与上面步骤一致。

四、配置注意点

1、该场景运用在外网多线路，接口不足的场景下。

2、外网的交换机必须要进行设置，所以必须是可网管交换机。

3、默认vlan1是管理vlan，配置子接口时不能使用。

4、一条拨号线路对应某个拨号账号，一定要在交换机上对应连接，否则无法拨号成功。

5.若配置后出先拨号不成功的现象，可能为以下几点原因：

1）配置错误，未勾选子接口下的缺省路由

2）拨号线路的用户名、密码错误

3）运营商线路问题，可直连外网测试该拨号线路的连通性

4）账户欠费

5）有可能是交换机trunk口或者access口配置错误。

5、设备的子接口拨号口不支持源进源出功能，会使子接口的端口映射出现问题，建议可以单独配置一个外网口做端口映射，并开启接口处的“源进源出”。
