应用场景
交换机与交换机之间的通信,往往需要允许多个VLAN通过,而ACCESS口只允许一个VLAN通过,故需要部署TRUNK口允许多个VLAN通过。
功能简介
一个 Trunk 是将一个或多个以太网交换接口和其他的网络设备(如交换机)进行连接的点对点链路,一条 Trunk 链路可以传输属于多个VLAN 的流量。
一、组网需求
SwitchA和SwitchB之间通过线路互连,部署TRUNK口,并且它们之间仅允许VLAN 10 和VLAN 20的数据通过。
二、组网拓扑

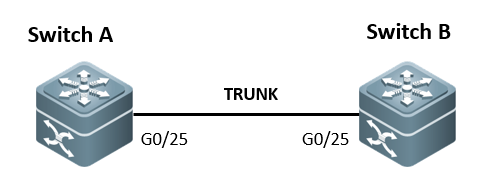

如下图所示,SwitchA的G0/25和SwitchB的G0/25通过线路互连。
![]()
三、配置要点
1、两台交换机上创建VLAN 10 和VLAN202、在SwitchA的G0/25口和SwitchB的G0/25口分别配置TRUNK口3、配置TRUNK仅允许VLAN10和VLAN20通过(默认放通所有已创建的VLAN)
1.创建VLAN

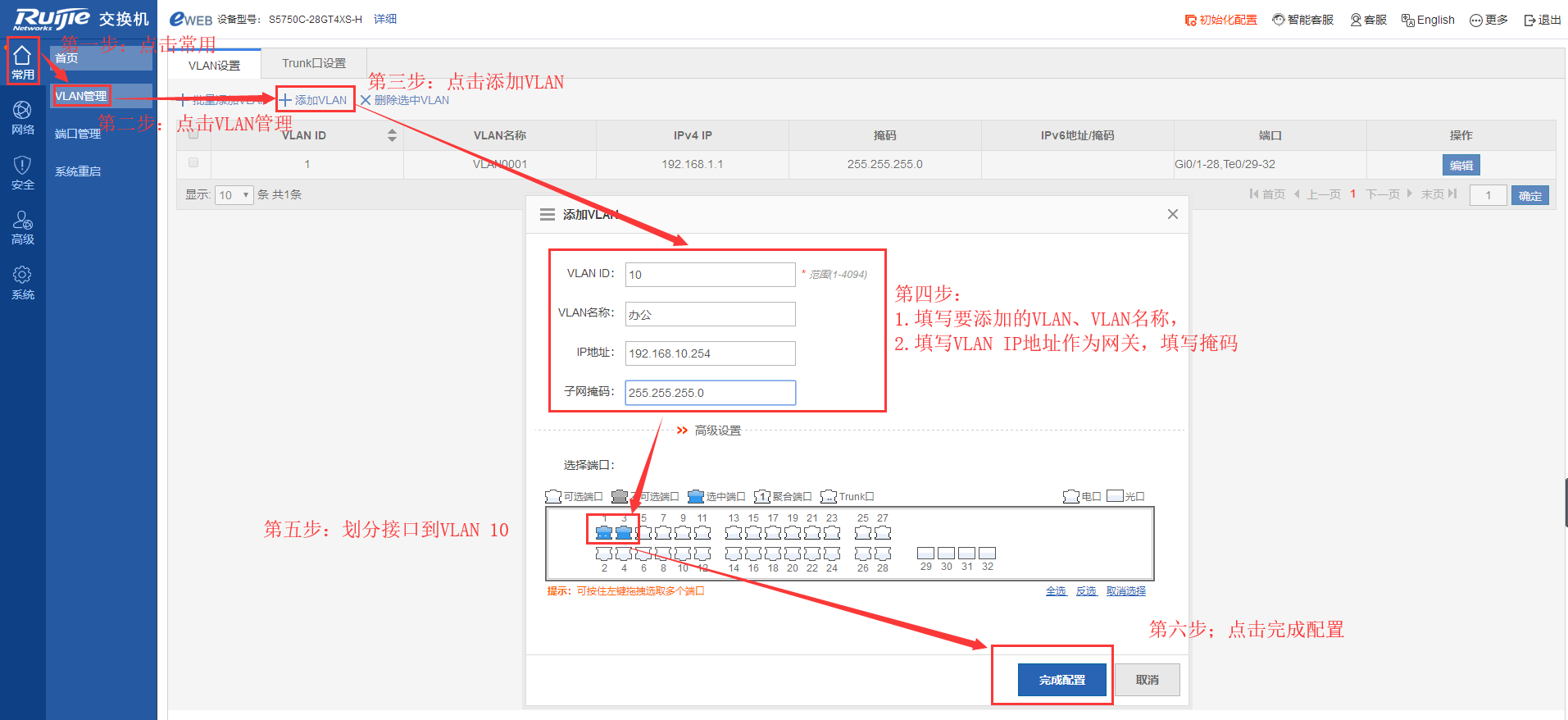

在常用——VLAN管理——添加VLAN
配置完成后,可在VLAN设置下看到已经添加好的vlan信息,如需修改VLAN IP地址或VLAN信息,可点击“编辑”:
![]()
VLAN20的创建办法如上。
2.创建TRUNK口

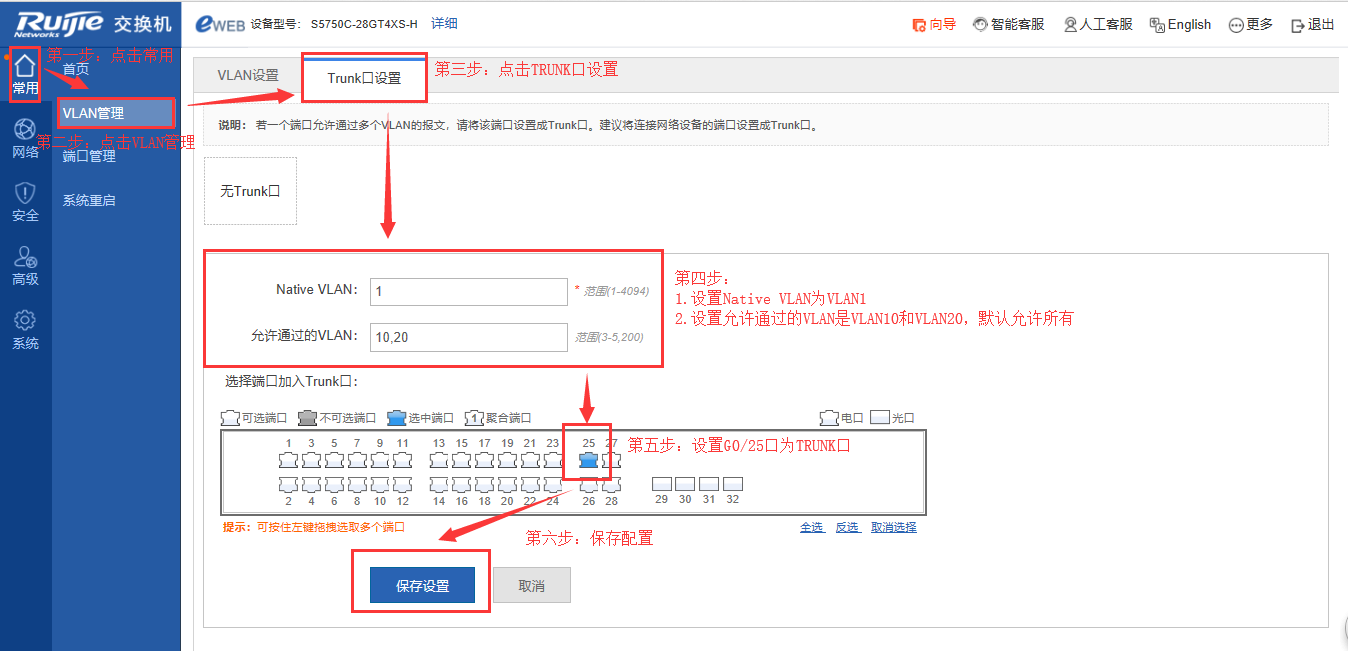

附加说明:如果用CLI命令配置,以上功能也可以通过如下命令实现:在常用——VLAN管理——TRUNK口设置
![]()

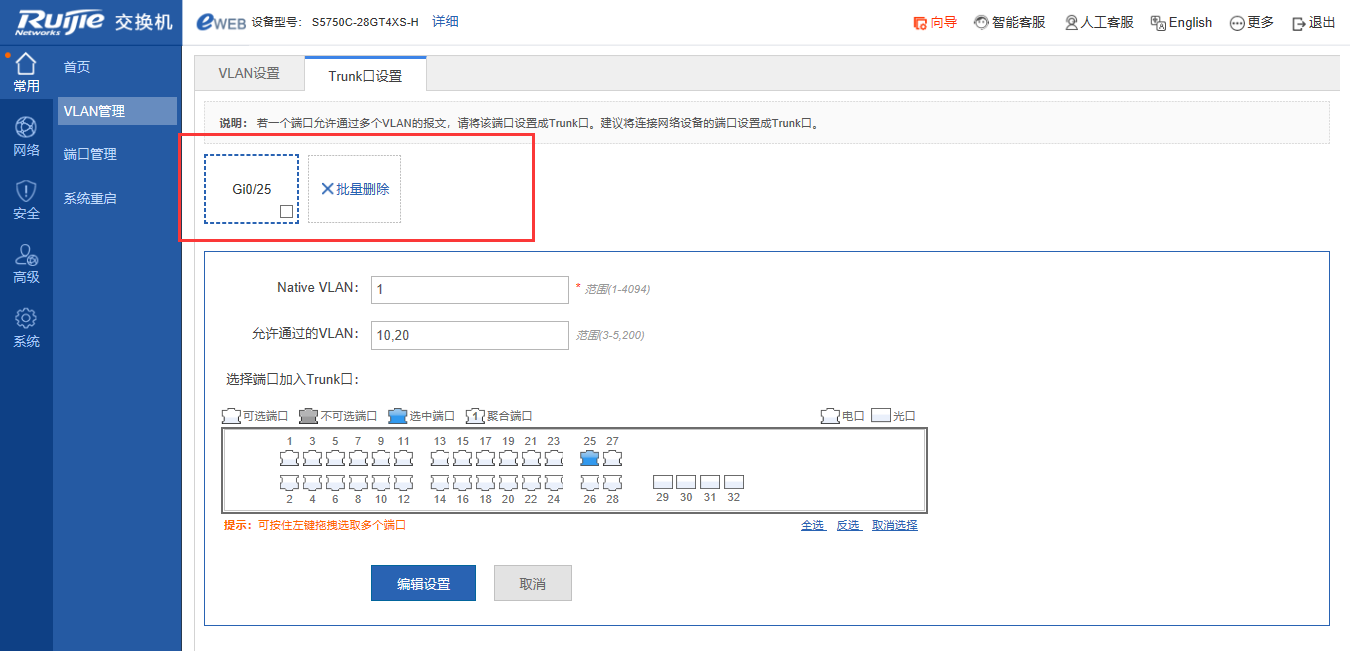

配置完成后,可在TRUNK设置下看到已经添加好的TRUNK口,可点击所要修改的内容进行“编辑设置”进行保存:
![]()
SwithB配置同上,完成配置
Ruijie>en ----->进入特权模式
Ruijie#co ----->进入配置模式
Ruijie(config)#vlan 10 ----->创建vlan 10
Ruijie(config-vlan)#exit ----->退出
Ruijie(config)#interface vlan 10 ----->进入vlan 10 接口
Ruijie(config-if-VLAN 10)#ip address 192.168.10.254 255.255.255.0 ----->配置网关地址
Ruijie(config-if-VLAN 10)#exit ----->退出
Ruijie(config)#interface gigabitEthernet 0/1 ----->进入G0/1接口
Ruijie(config-if-GigabitEthernet 0/1)#switchport access vlan 10 ----->把G0/1接口划分到vlan 10 中
Ruijie(config-if-GigabitEthernet 0/1)#exit ----->退出
Ruijie(config)#interface gigabitEthernet 0/25 ----->进入G0/25接口
Ruijie(config-if-GigabitEthernet 0/25)# switchport mode trunk ----->将接口配置成TRUNK口
Ruijie(config-if-GigabitEthernet 0/25)#switchport trunk allowed vlan only 10,20 ----->只允许VLAN10和VLAN20通过
Ruijie(config-if-GigabitEthernet 0/25)#end ----->退出
Ruijie#write ----->保存配置

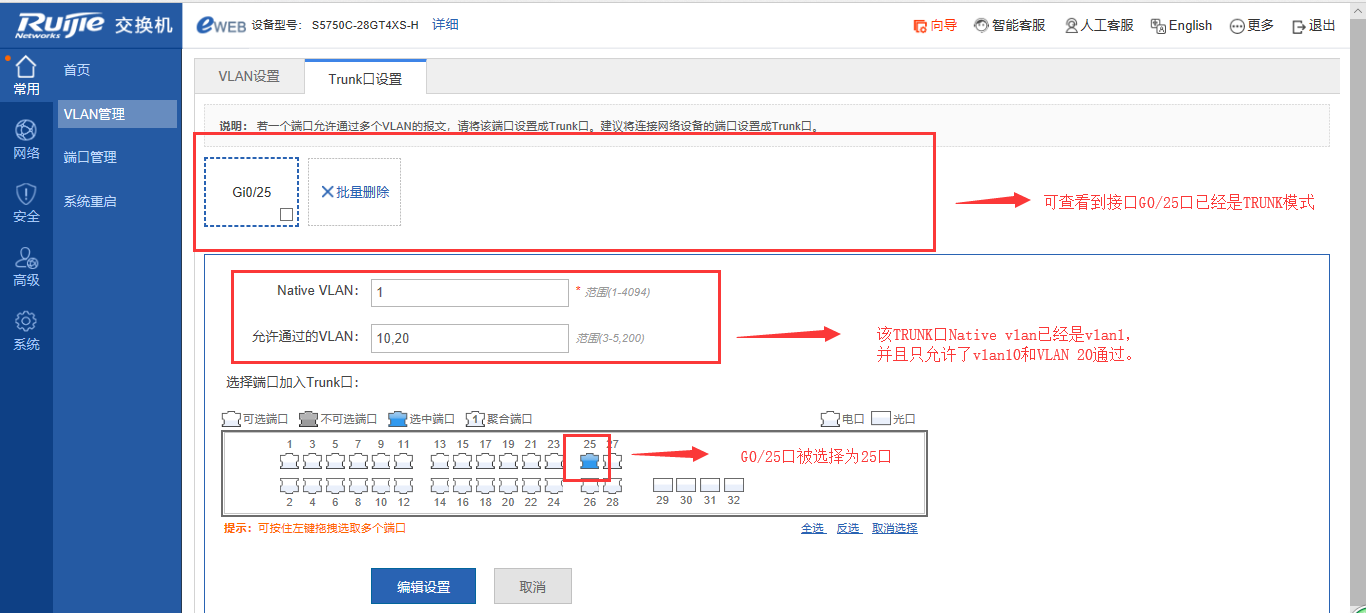

1.通过WEB界面查看
2.用命令进行验证:

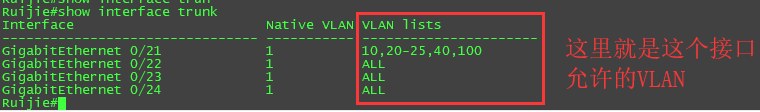

Ruijie#show interface trunk ----->查看Trunk口和VLAN对应关系,这个主要是看Trunk口允许哪些VLAN通过了,如果接口不是Trunk口,这里就不会显示出来;其中VLAN list中“ALL”代表接口允许所有VLAN,如果不是ALL说明是有做修剪,接口允许的VLAN也可以直观的看到;另外Native VLAN代表接口的本征VLAN,通常是不需要修改的。![]()
3.也可通过锐捷闪电兔快速查询获取相关功能配置信息:方式一:电脑端登录锐捷闪电兔:进入锐捷官网(www.ruijie.com.cn)--在线咨询--售后咨询版块方式二:手机端公众号登录锐捷闪电兔:添加“锐捷网络客户中心”公众号--微服务--智能机器人查询方法:步骤一:选择交换产品。步骤二:在对话框中输入“产品具体型号+TRUNK配置”并回车。步骤三:在搜索结果中点击“TRUNK配置”可进入查看具体配置案例。
