说明（举例的vlan和ip地址仅供参考，真实项目请以客户实际网络拓扑为准）

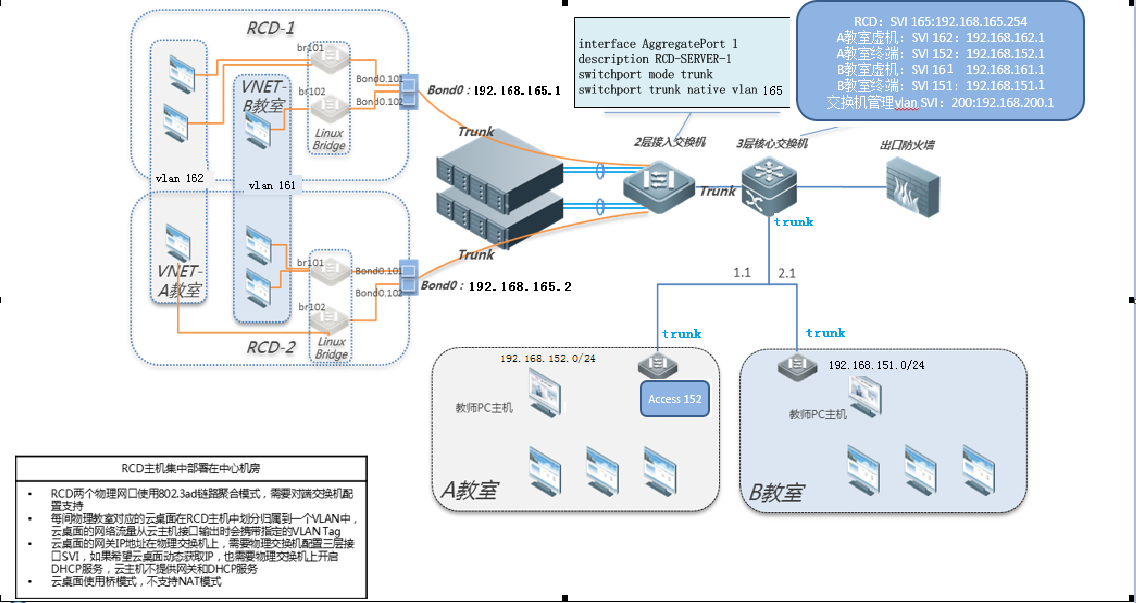

上图为“链路聚合模式”下的客户拓扑图，链路聚合模式 & 主备模式交换机配置举例如下：
一、链路聚合模式配置示例如下（3D专业版不支持动态链路聚合）：
1、与服务器互联交换机：
vlan 165
//创建服务器vlan
vlan 162
//创建A教室云桌面vlan
vlan 161
//创建B教室云桌面vlan
vlan 152 //创建A教室终端vlan（A教师机VLAN）
vlan 151 //创建B教室终端vlan（B教师机VLAN）
vlan 200
//创建交换机管理vlan
interface GigabitEthernet 1/1
description 服务器端口1
port-group 1
exit
!
interface GigabitEthernet 1/2
description 服务器端口2
port-group 1
exit
!
interface AggregatePort 1
description RCD-SERVER-1
switchport mode trunk
//和服务器互联口配置为trunk
switchport trunk native vlan 165 //注意服务器vlan需要配置为本征vlan
exit
!
interface GigabitEthernet 1/24
description 校园网核心互联
switchport mode trunk
switchport trunk native vlan 165
exit
!
int vlan 200
ip address 192.168.200.1 255.255.255.0 //配置交换机管理地址
exit
2、校园网核心交换机：
vlan 165
//创建服务器vlan
vlan 162
//创建A教室云桌面vlan
vlan 161
//创建B教室云桌面vlan
vlan 152 //创建A教室终端vlan（A教师机VLAN）
vlan 151 //创建B教室终端vlan（B教师机VLAN）
vlan 200
//创建交换机管理vlan
!
int vlan 165
ip address 192.168.165.254 255.255.255.0 //配置服务器网关
exit
int vlan 162
ip address 192.168.162.1 255.255.255.0 //配置A教室云桌面网关
exit
int vlan 161
ip address 192.168.163.1 255.255.255.0 //配置B教室云桌面网关
exit
int vlan 152
ip address 192.168.152.1 255.255.255.0 //配置A教室终端网关
exit
int vlan 151
ip address 192.168.153.1 255.255.255.0 //配置B教室终端网关
exit
int vlan 200
ip address 192.168.200.2 255.255.255.0 //配置交换机管理地址
exit
interface GigabitEthernet 1/24
description 下联服务器交换机端口
switchport mode trunk
switchport trunk native vlan 165
exit
interface GigabitEthernet 1/23
description 下联终端交换机端口
switchport mode trunk
switchport trunk native vlan 165
exit
3、A教室连终端的交换机：
vlan 152 //创建A教室终端vlan（A教师机VLAN）
vlan 200
//创建交换机管理vlan
!
interface GigabitEthernet 1/24 //上联交换机端口配置为trunk
description 上联汇聚或核心交换机端口
switchport mode trunk
exit
!
interface ran GigabitEthernet 1/1-20 //下联rain终端端口配置为access口，且加入终端vlan中
description 下联终端端口
switchport mode access
switchport access vlan 152
exit
!
int vlan 200
ip address 192.168.200.3 255.255.255.0 //配置交换机管理地址
exit
二、主备模式配置示例如下（与服务器直连的交换机网口不做端口聚合）
1、与服务器互联交换机：
vlan 165
//创建服务器vlan
vlan 162
//创建A教室云桌面vlan
vlan 161
//创建B教室云桌面vlan
vlan 152 //创建A教室终端vlan（A教师机VLAN）
vlan 151 //创建B教室终端vlan（B教师机VLAN）
vlan 200
//创建交换机管理vlan
interface
GigabitEthernet 1/1
description 服务器端口1
switchport mode trunk
//和服务器互联口配置为trunk
switchport trunk native vlan 165 //注意服务器vlan需要配置为本征vlan
exit
!
interface
GigabitEthernet 1/2
description 服务器端口2
switchport mode trunk
//和服务器互联口配置为trunk
switchport trunk native vlan 165 //注意服务器vlan需要配置为本征vlan
exit
!
interface GigabitEthernet 1/24
description 校园网核心互联
switchport mode trunk
switchport trunk native vlan 165
exit
!
int vlan 200
ip address 192.168.200.1 255.255.255.0 //配置交换机管理地址
exit
2、校园网核心交换机：
vlan 165
//创建服务器vlan
vlan 162
//创建A教室云桌面vlan
vlan 161
//创建B教室云桌面vlan
vlan 152 //创建A教室终端vlan
vlan 151 //创建B教室终端vlan
vlan 200
//创建交换机管理vlan
!
int vlan 165
ip address 192.168.165.254 255.255.255.0 //配置服务器网关
exit
int vlan 162
ip address 192.168.162.1 255.255.255.0 //配置A教室云桌面网关
exit
int vlan 161
ip address 192.168.163.1 255.255.255.0 //配置B教室云桌面网关
exit
int vlan 152
ip address 192.168.152.1 255.255.255.0 //配置A教室终端网关
exit
int vlan 151
ip address 192.168.153.1 255.255.255.0 //配置B教室终端网关
exit
int vlan 200
ip address 192.168.200.2 255.255.255.0 //配置交换机管理地址
exit
interface GigabitEthernet 1/24
description 下联服务器交换机端口
switchport mode trunk
switchport trunk native vlan 165
exit
interface GigabitEthernet 1/23
description 下联终端交换机端口
switchport mode trunk
switchport trunk native vlan 165
exit
3、A教室连终端的交换机：
vlan 152 //创建A教室终端vlan（A教师机VLAN）
vlan 200
//创建交换机管理vlan
!
interface GigabitEthernet 1/24 //上联交换机端口配置为trunk
description 上联汇聚或核心交换机端口
switchport mode trunk
exit
!
interface ran GigabitEthernet 1/1-20 //下联rain终端端口配置为access口，且加入终端vlan中
description 下联终端端口
switchport mode access
switchport access vlan 152
exit
!
int vlan 200
ip address 192.168.200.3 255.255.255.0 //配置交换机管理地址
exit
